Всенаправленные антенны
Подбор параметров

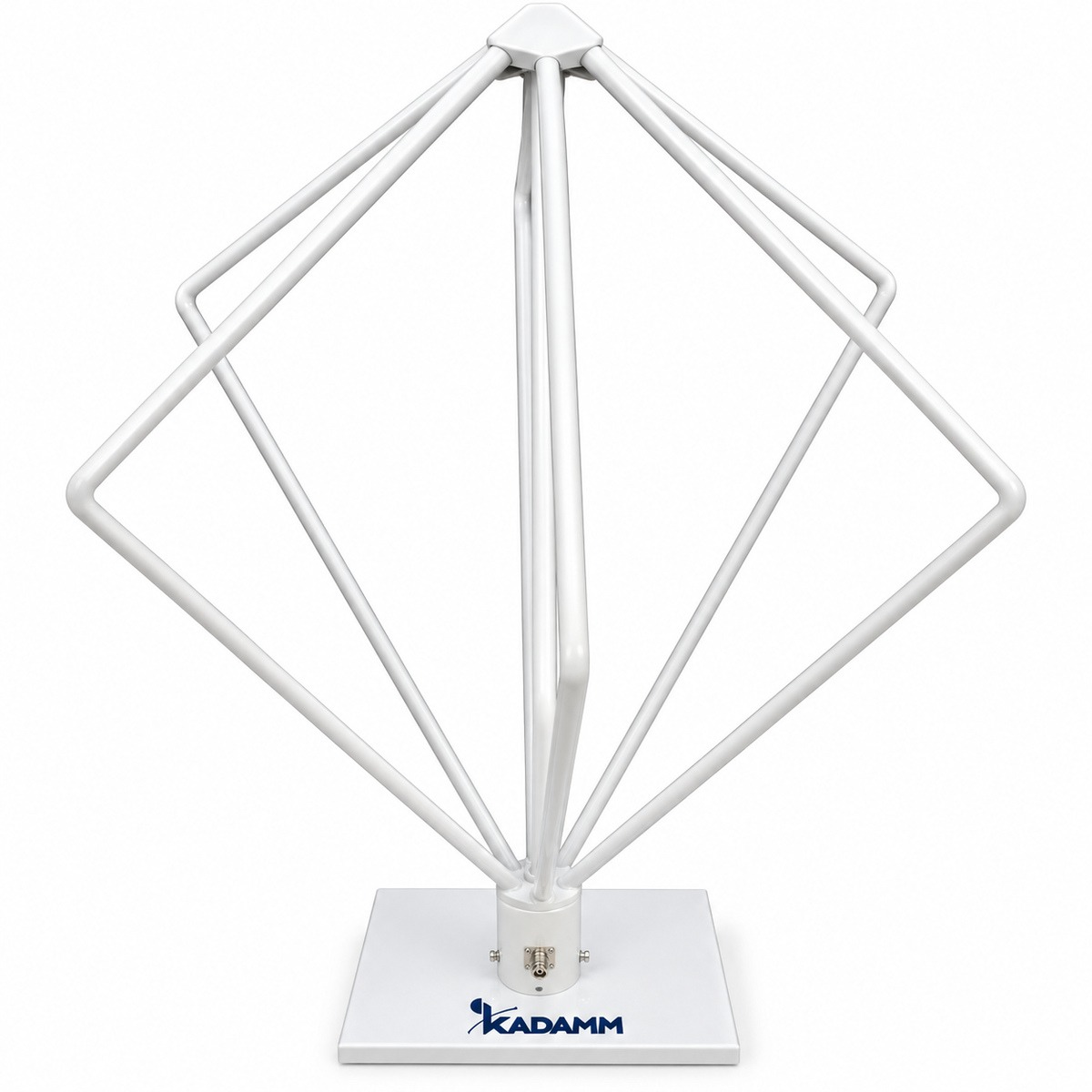

Всенаправленные измерительные антенны сверхширокополосные (конические, зонтичные) KADAMM АВН-СШ

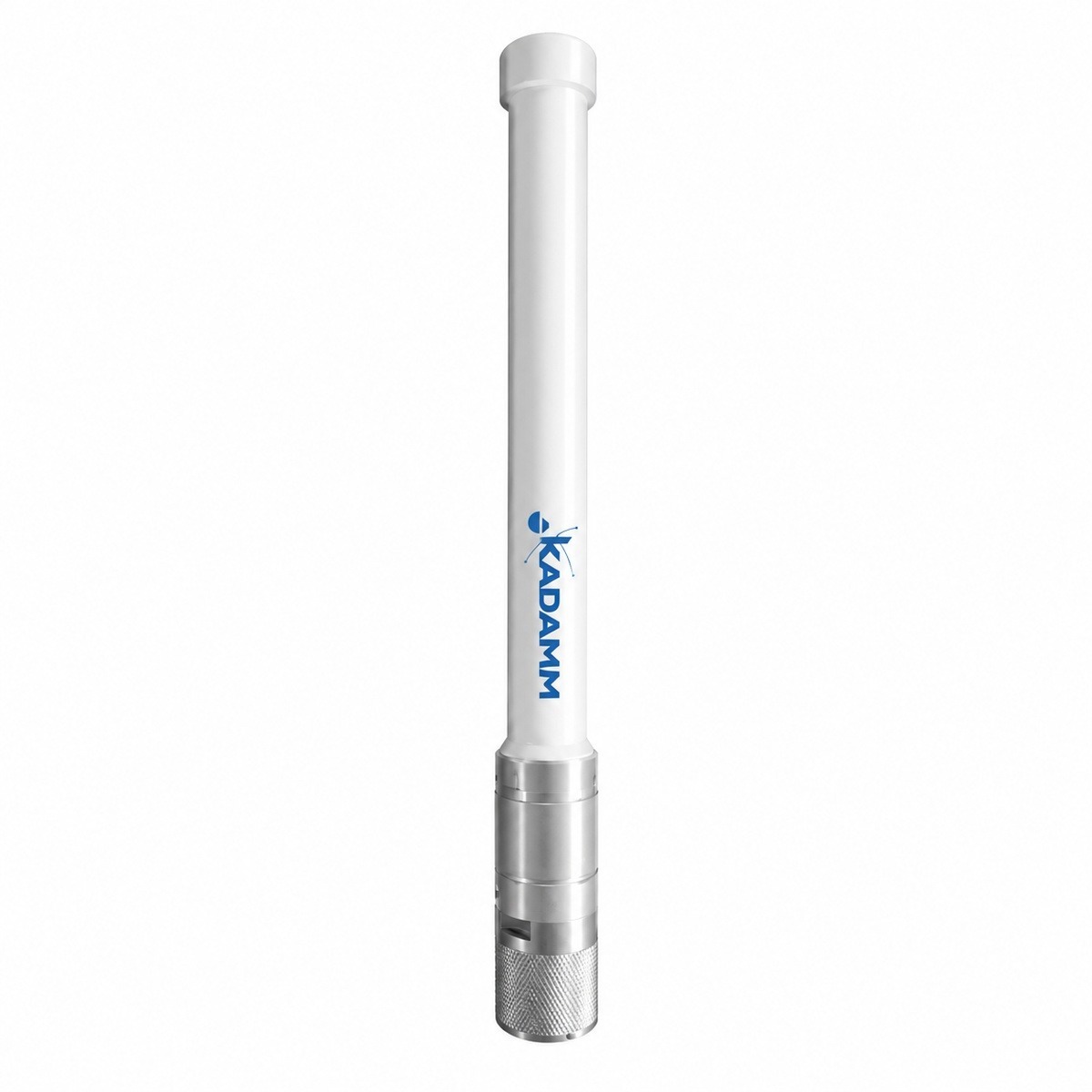

KADAMM AOU-6250/6750-6 — сверхширокополосная всенаправленная антенна 6 ГГц (6250–6750 МГц), 6 дБи

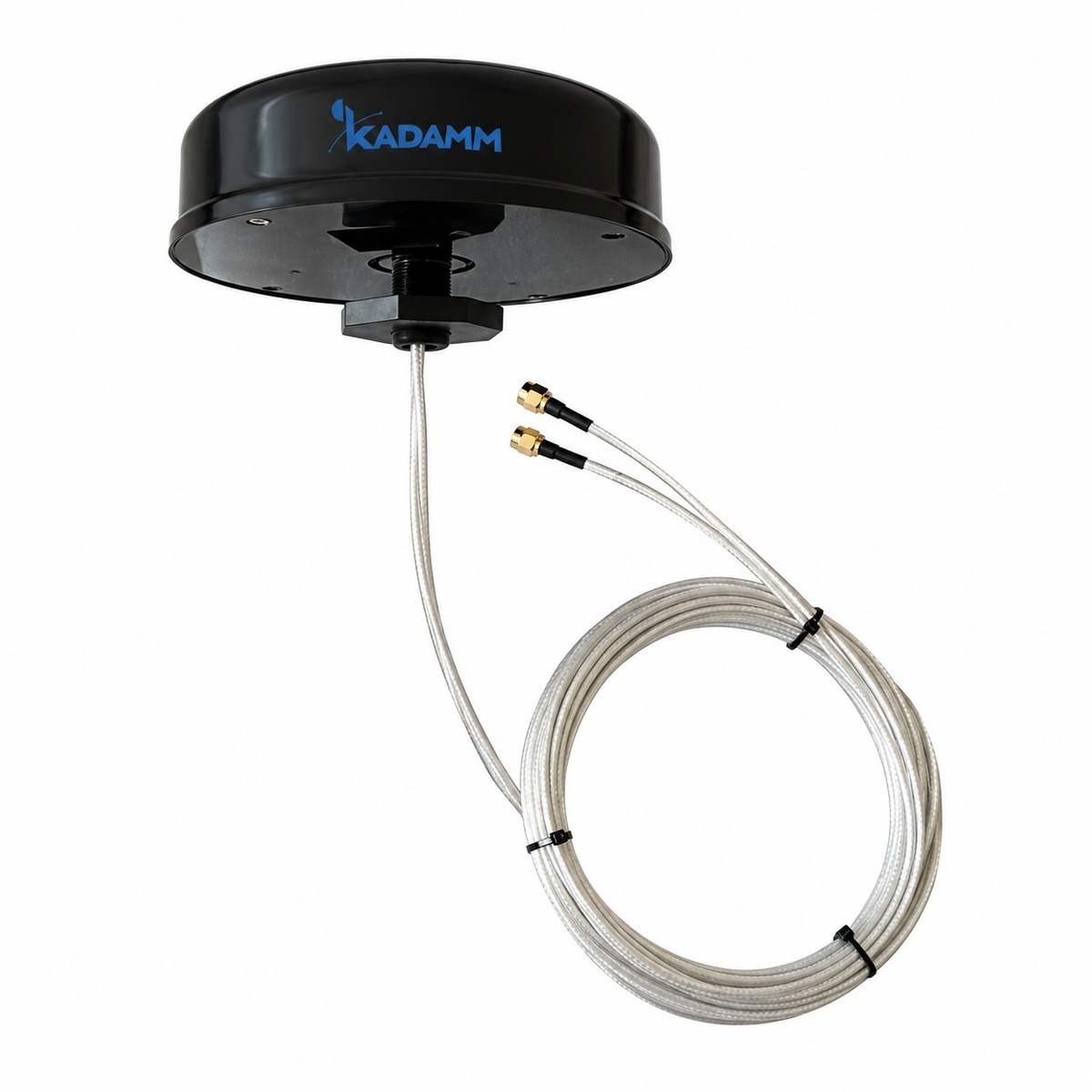

KADAMM AOU-617/7125-6 — сверхширокополосная антенна 617–7125 МГц с ГНСС 1562–1612 МГц, 2,5–6 дБи
KADAMM · Всенаправленные антенны
Всенаправленная антенна излучает одинаково во все стороны по горизонтали: её ставят в центре зоны, когда абоненты или корреспонденты находятся вокруг, а не в одном направлении.
В разделе — коллинеарные антенны с усилением до 12 дБи для узких полос сотовой и служебной связи и сверхширокополосные антенны, которые одной конструкцией перекрывают диапазоны от сотен мегагерц до 6–7 ГГц.
Для измерений — серии всенаправленных и полунаправленных измерительных антенн вертикальной и горизонтальной поляризации.
Коротко о разделе: 41 модель KADAMM, 6 серий СВЧ, частоты 0–110 ГГц, усиление 1–12 дБ(и).
Модели раздела
| Модель | Частоты | Усиление | Разъём |
|---|---|---|---|
| KADAMM AC-1305 | 1350–1500 МГц | 5 дБи | 1×N |
| KADAMM AC-1307 | 1350–1450 МГц | 7 дБи | 1×N |
| KADAMM AC-1308 | 1350–1460 МГц | 8 дБи | N |
| KADAMM AC-1408 | 1430–1650 МГц | 8 дБи | 1×N |
| KADAMM AC-1410 | 1400–1550 МГц | 10 дБи | 1×N |
| KADAMM AC-1508 | 1570–1580 МГц | 8 дБи | 1×N |
| KADAMM AC-1511 | 1500–1670 МГц | 11 дБи | 1×N |
| KADAMM AC-1705 | 1700–2000 МГц | 5 дБи | 1×N |
| KADAMM AC-1707 | 1750–1950 МГц | 7 дБи | 1×N |
| KADAMM AC-1710 | 1710–1880 МГц | 10 дБи | 1×N |
| KADAMM AC-1908 | 1920–2170 МГц | 8 дБи | 1×N |
| KADAMM AC-1911 | 1920–2170 МГц | 11 дБи | 1×7-16 DIN |
| KADAMM AC-2008 | 2000–2170 МГц | 8 дБи | 1×N |
| KADAMM AC-2107 | 2150–2350 МГц | 7 дБи | 1×N |
| KADAMM AC-2307 | 2350–2550 МГц | 7 дБи | 1×N |
| KADAMM AC-2409 | 2400–2500 МГц | 9 дБи | 1×N |
| KADAMM AC-2505 | 2500–2700 МГц | 5 дБи | 1×N |
| KADAMM AC-2506 | 2500–2700 МГц | 6 дБи | 1×N |
| KADAMM AC-2508 | 2500–2700 МГц | 8 дБи | 1×N |
| KADAMM AC-2510 | 2500–2700 МГц | 10 дБи | 1×N |
| KADAMM AC-2512 | 2500–2700 МГц | 12 дБи | 1×N |
| KADAMM AC-61007 | 617–960 / 1710–2700 МГц | 6–7 дБи | 2×N |
| KADAMM AC-61010 | 617–2700 МГц | 10 дБи | 1×N |
| KADAMM AC-69001 | 698–960 / 1710–2700 МГц | 1 дБи | 1×N |
| KADAMM AC-80003 | 800–960 / 1710–2690 / 3300–3800 / 4200–6000 МГц | 3 дБи | 1×N |
| KADAMM AH-61015 | 617–960 / 1400–2700 / 3300–6000 МГц | 1,5–3 дБи | 1×SMA |
| KADAMM AOU-100/6000-3 | 100–2700 / 3300–6000 МГц | 3 дБи | 1×N |
| KADAMM AOU-617/7125-6-2 | 617–960 / 1710–2690 / 3300–4200 / 4900–7125 / 2400–2500 / 4900–7125 / 1562–1612 МГц | 6 дБи | SMA |
| KADAMM AOU-20/6000-5 | 20–2700 / 3300–6000 МГц | 5 дБи | 1×SMA |
| KADAMM AOU-617/7125-6-3 | 617–960 / 1710–2690 / 3300–4200 / 4900–7125 / 2400–2500 / 4900–7125 МГц | 6 дБи | 2×SMA |
| KADAMM AOU-350/6000-7 | 350–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц | 7 дБи | 1×4.3-10 |

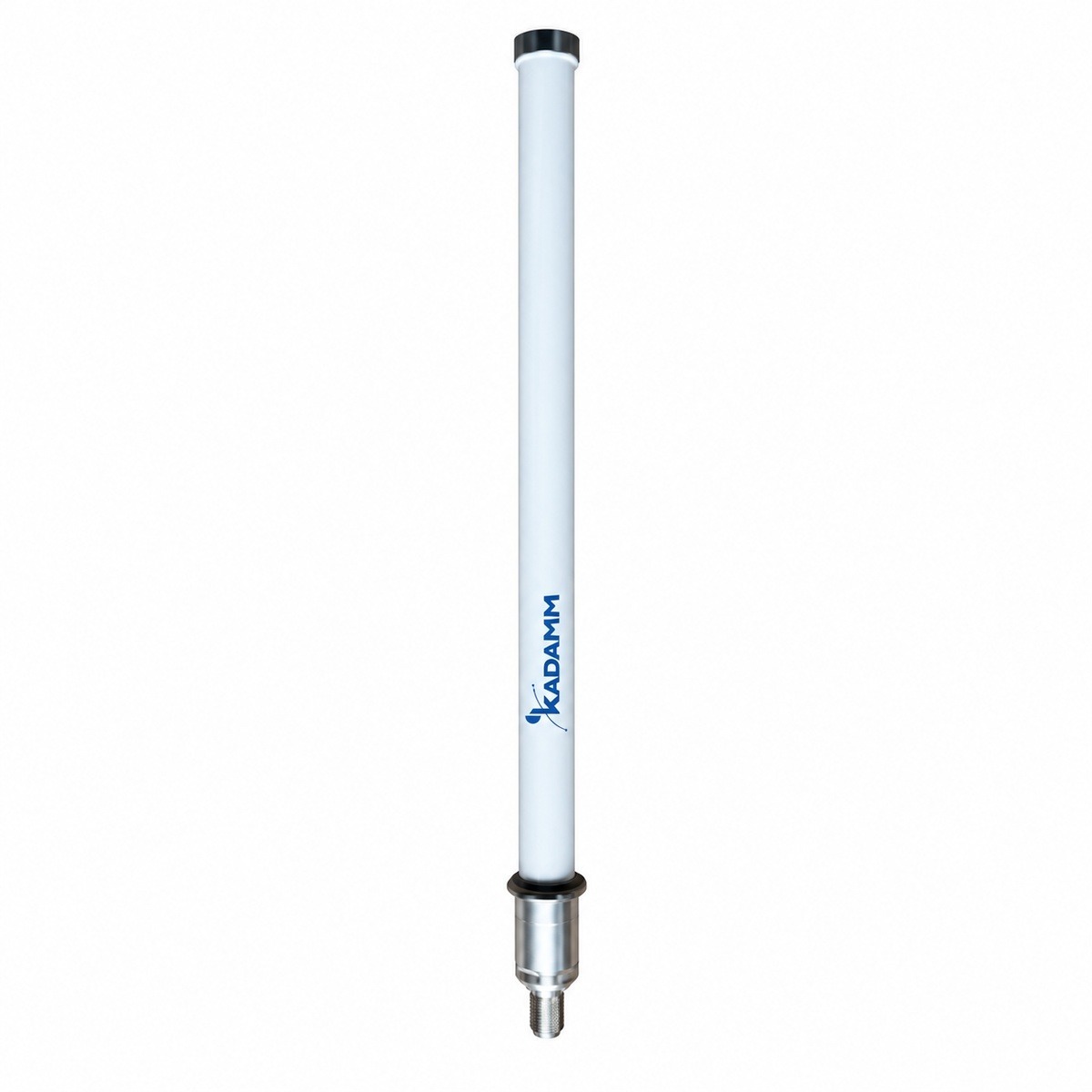

| KADAMM AOU-566/5900-2 | 566–678 / 1420–1450 / 2400–2500 / 5100–5900 МГц | 2 дБи | 1×N |

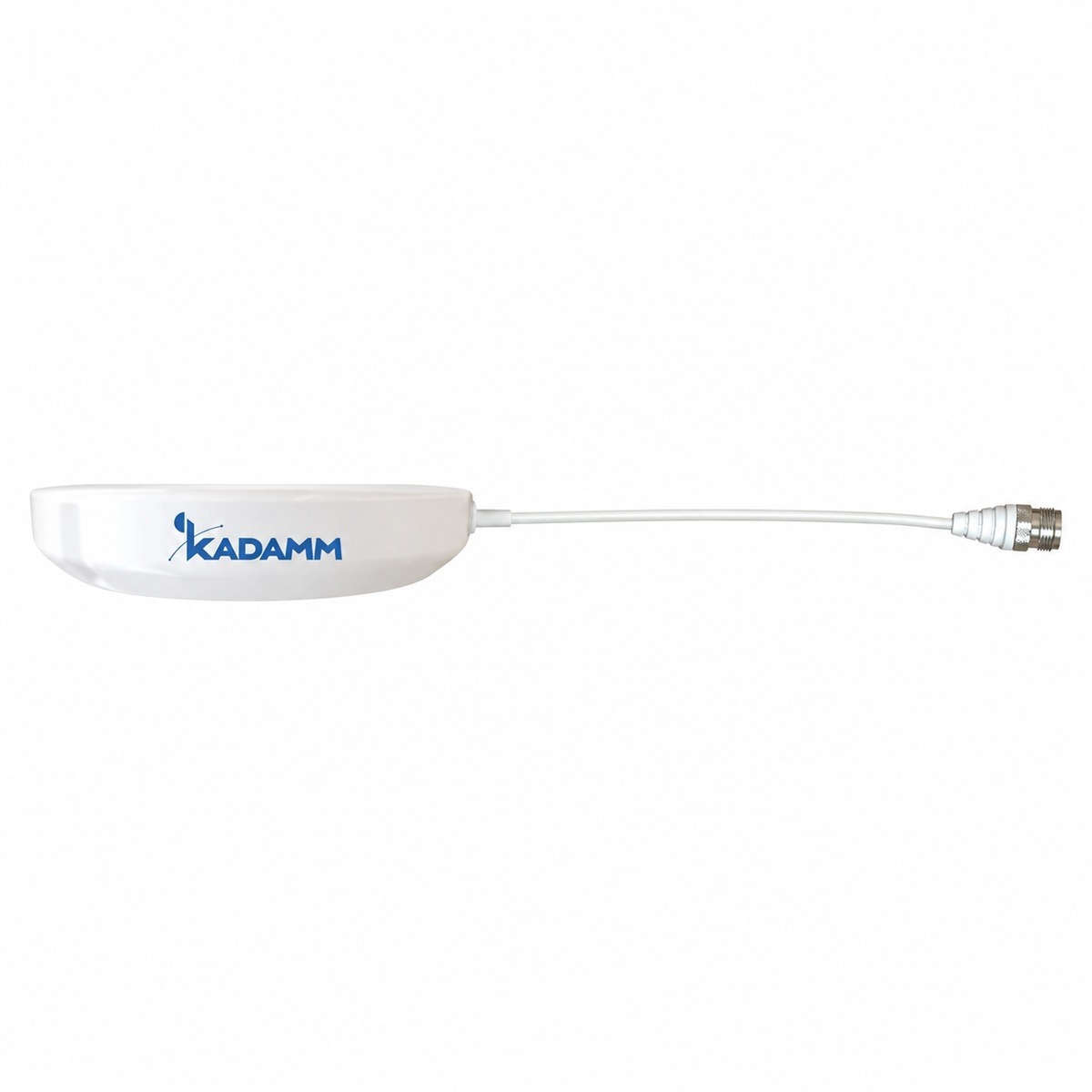

| KADAMM AOU-617/6000-5 | 617–960 / 1710–2700 / 3300–3800 / 4900–6000 МГц | 5 дБи | 1×4.3-10 |

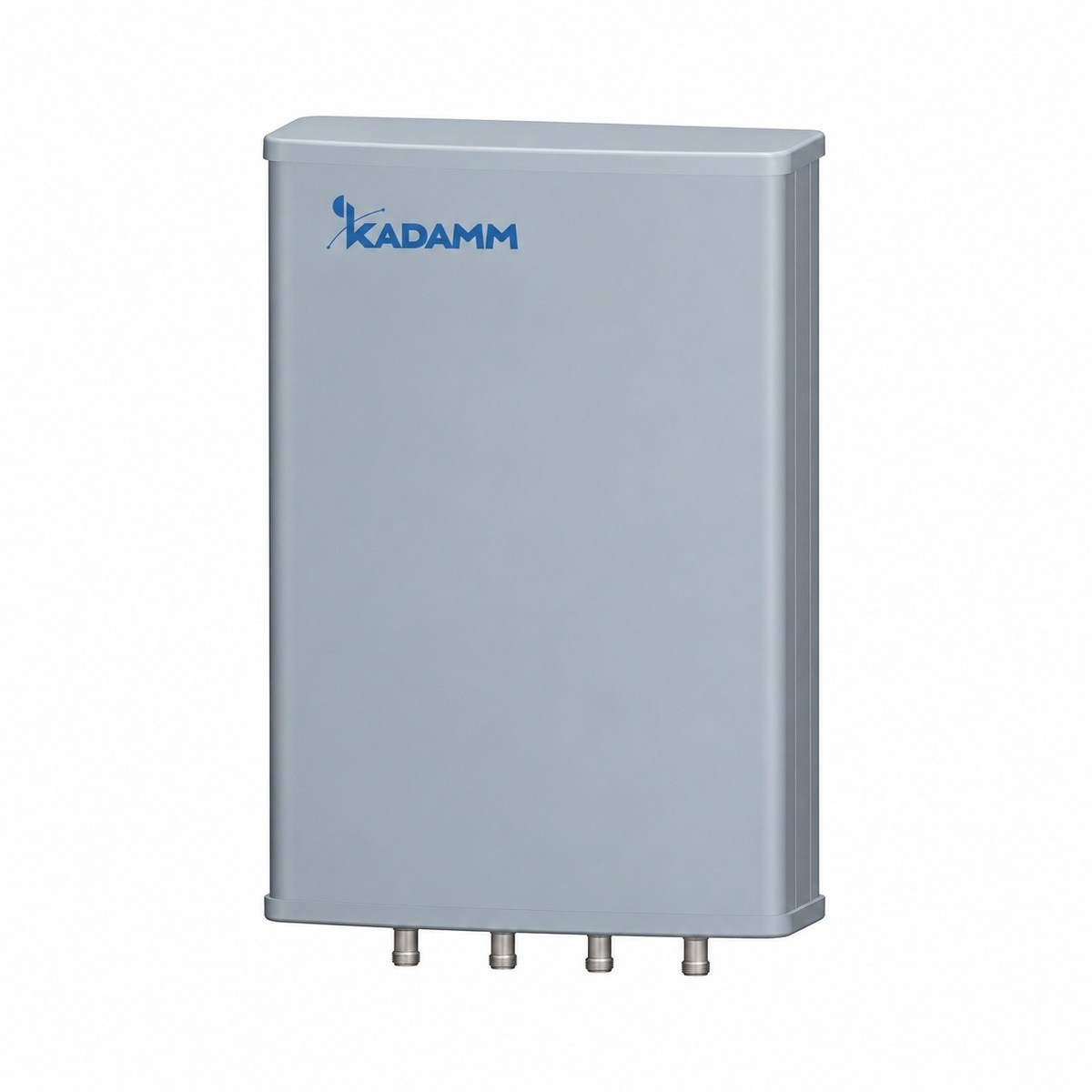

| KADAMM AOU-617/6000-8 | 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц | 8 дБи | 4×N |
| KADAMM AOU-617/7125-6 | 617–960 / 1710–2690 / 3300–4200 / 4900–7125 / 1562–1612 МГц | 6 дБи | SMA |

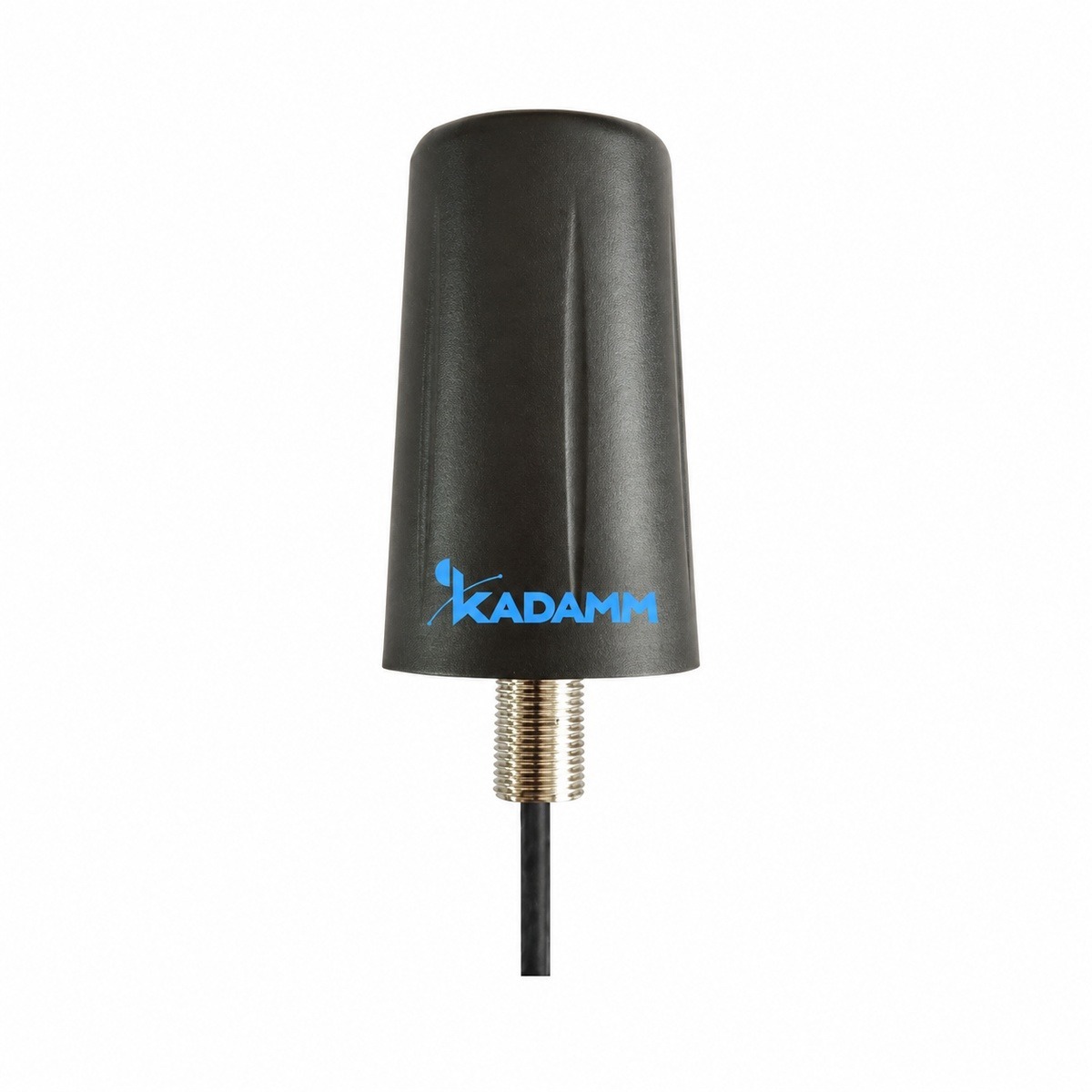

| KADAMM AOU-617/7200-3 | 617–960 / 1695–2700 / 3300–7200 МГц | 3–7 дБи | 1×SMA |
| KADAMM AOU-6250/6750-6 | 6250–6750 МГц | 6 дБи | 1×N |

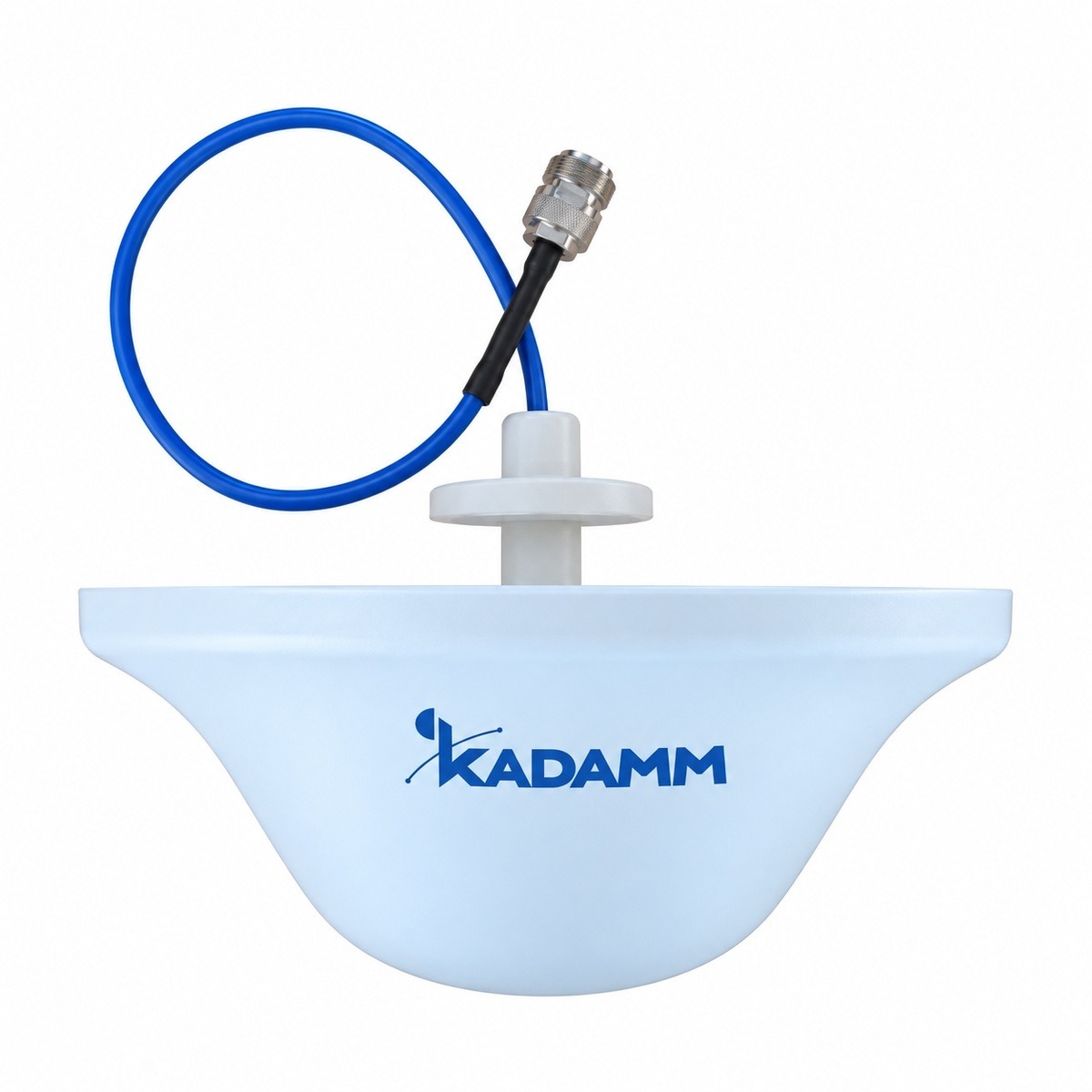

| KADAMM AOU-698/5900-2 | 698–5900 МГц | 2 дБи | 1×N |

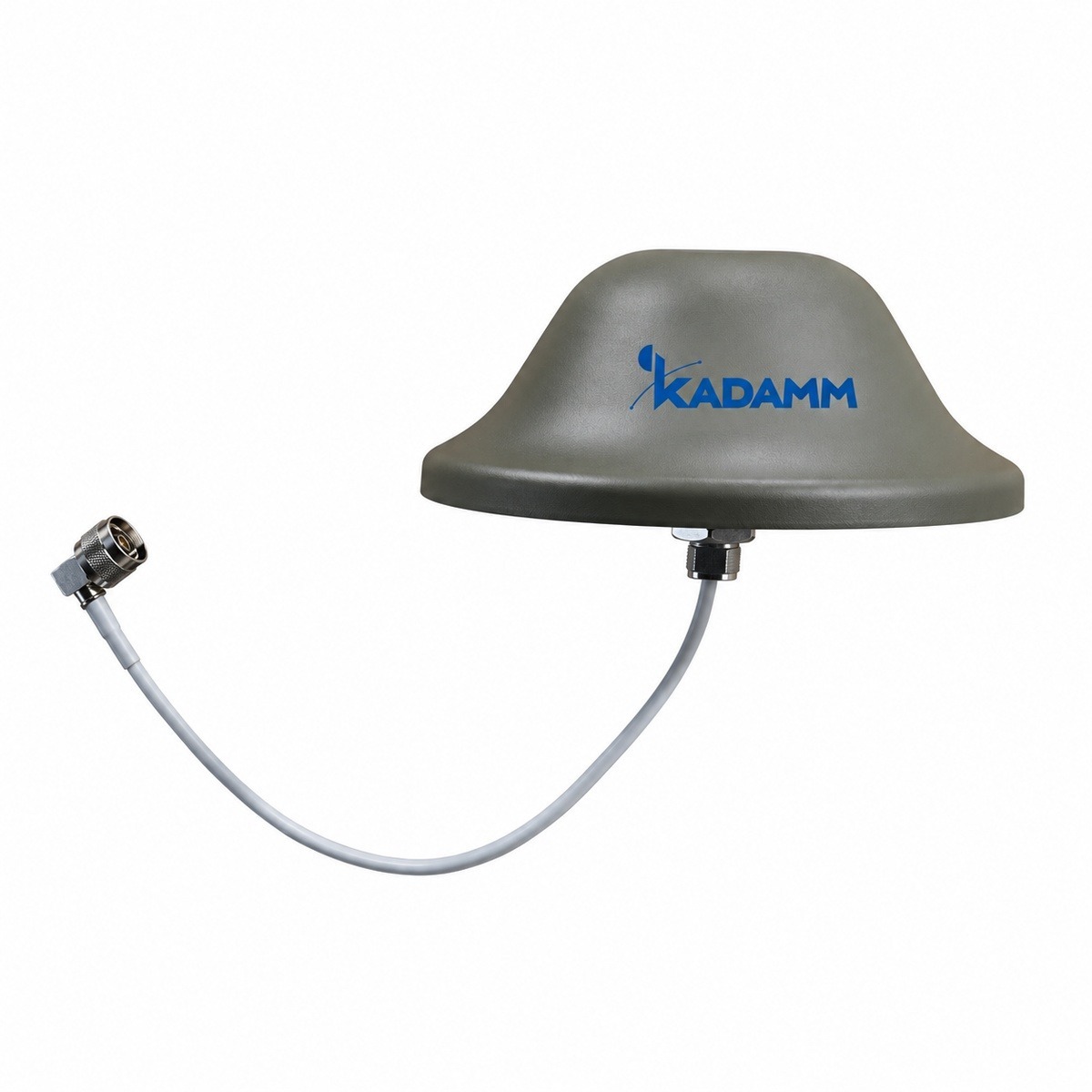

| KADAMM AOU-698/6000-2 | 698–6000 МГц | 2 дБи | 1×N |

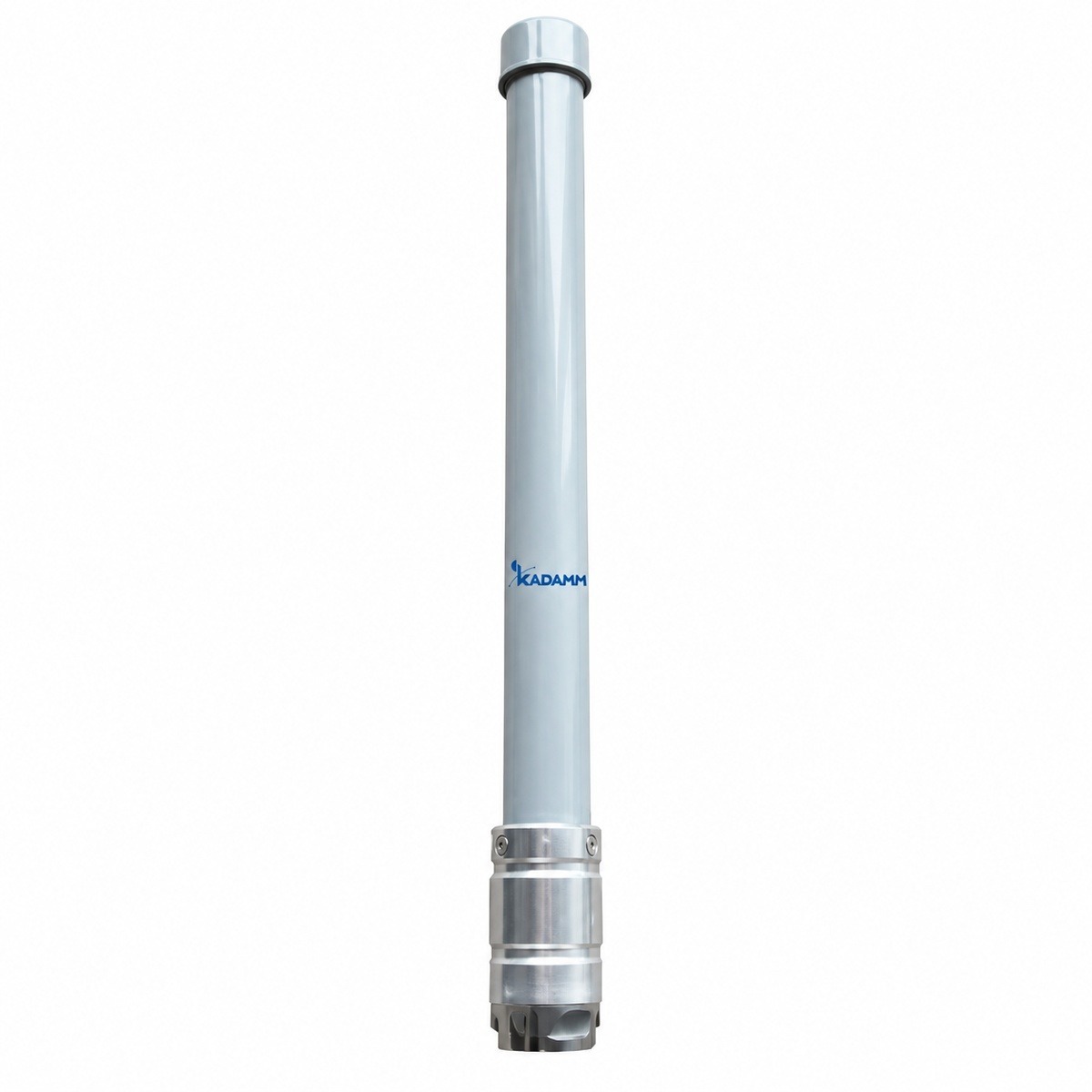

| KADAMM AOU-698/6000-3 | 698–960 / 1710–2700 / 3300–6000 МГц | 3 дБи | 1×4.3-10 |

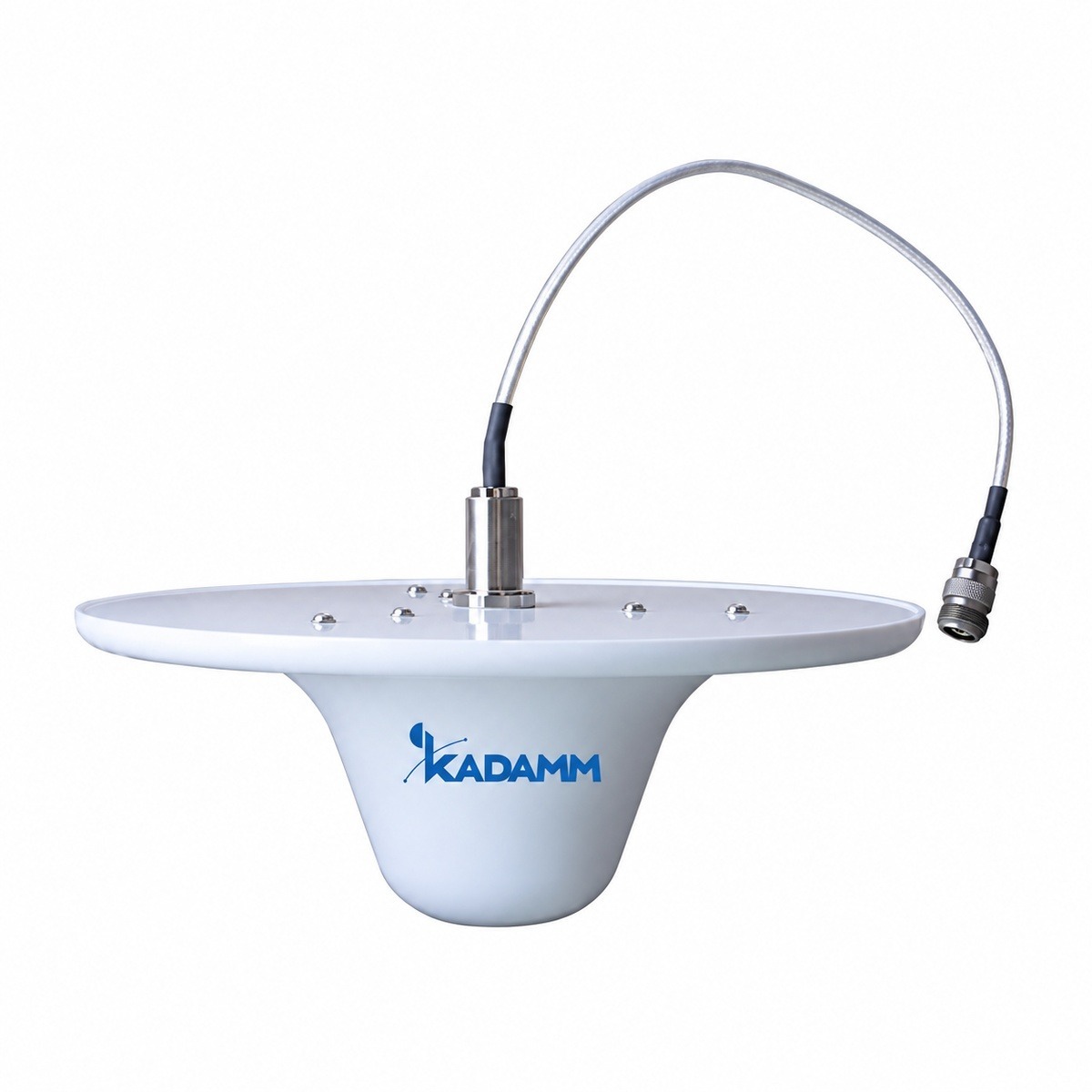

| KADAMM AOU-806/6000-35 | 806–960 / 1425–3450 / 5150–6000 МГц | 3,5 дБи | 1×N |

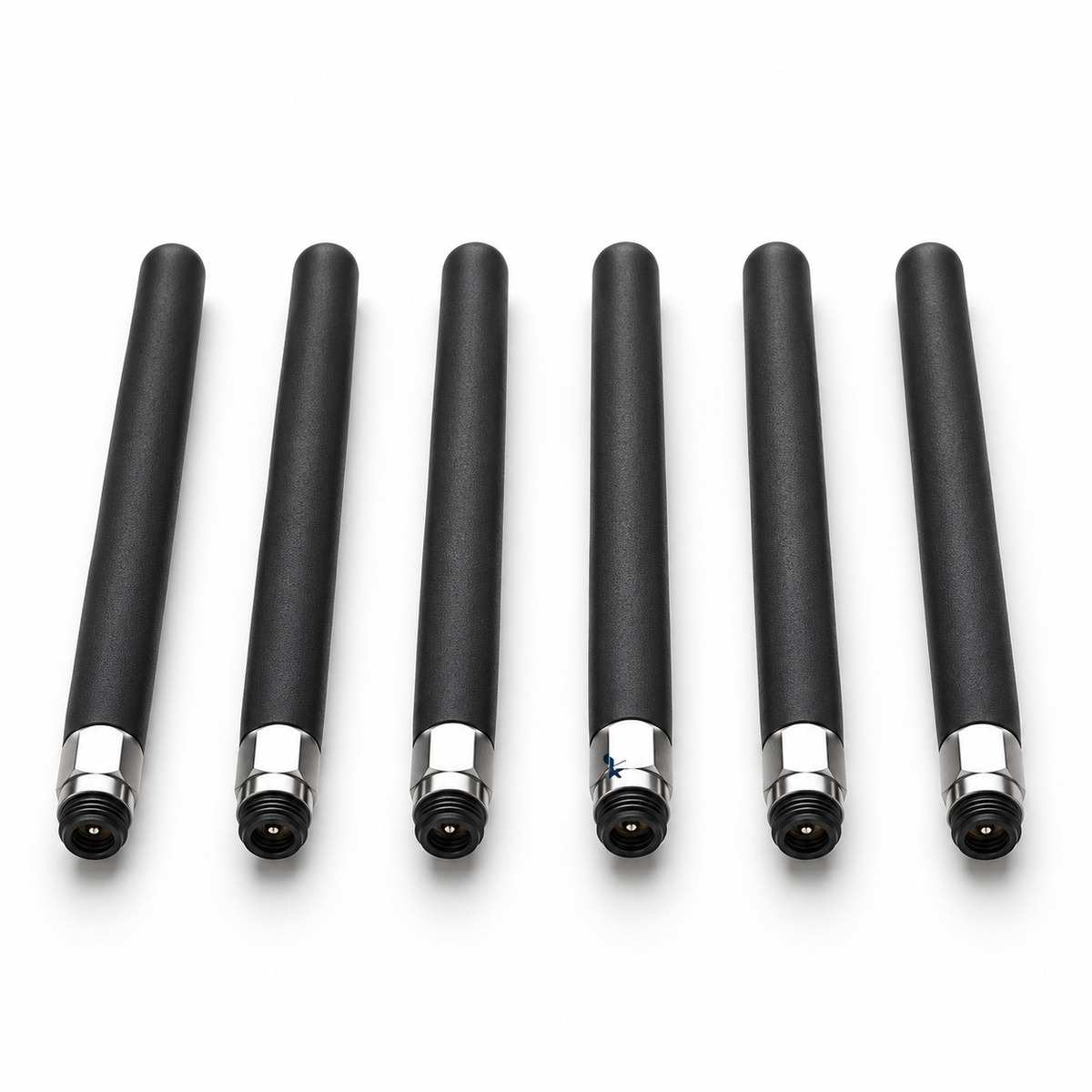

| KADAMM АВН-М | 2 МГц – 5,1 ГГц | 11 моделей | N |
| KADAMM АВН-СШ | 10 кГц – 110 ГГц | 23 модели | N |
| KADAMM АВН-Ч-В | 2,5 – 2,7 ГГц | 6 моделей | N |
| KADAMM АВН-Ч-Г | 2,5 – 2,7 ГГц | 6 моделей | N |
| KADAMM АВН-Ч-ПН-В | 2,5 – 2,7 ГГц | 6 моделей | N |

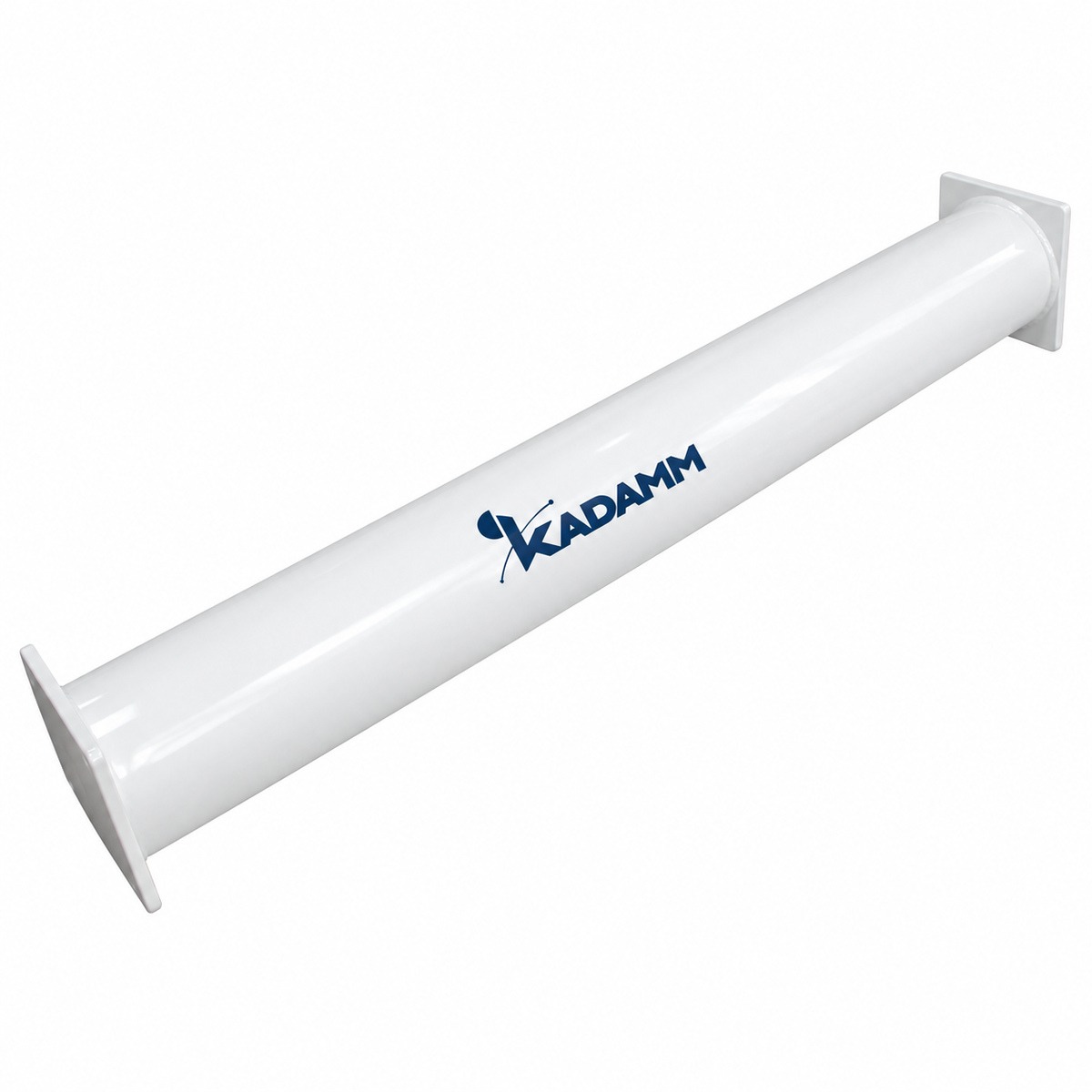

| KADAMM АВН-Ч-ПН-Г | 2,5 – 2,7 ГГц | 6 моделей | N |
Как выбрать всенаправленную антенну
- Чем выше усиление коллинеарной антенны, тем она длиннее и тем уже её диаграмма по вертикали: зона вытягивается по горизонтали, но под самой антенной сигнал слабее.
- Сверхширокополосную модель выбирают, когда на одной мачте нужно обслужить несколько стандартов связи одной антенной.
- Проверьте, что узкая полоса коллинеарной антенны целиком перекрывает рабочие частоты системы.
- Разъём выбирают под кабель и оборудование: в разделе есть исполнения с 4.3-10, 7-16 DIN, N и SMA.
Смежные разделы
Антенны для раций и радиостанций VHF/UHFВнешние антенны для репитеров и усилителей сотовой связиАнтенны Wi-Fi 2,4 и 5 ГГц
Производитель KADAMM (КАДАММ): подберём всенаправленную антенну под частоты и высоту подвеса — info@kadamm.com, 8-499-213-05-16.
