Всенаправленные антенны: 0–6000 МГц (по модели — см. таблицу); KADAMM AOU-698/4800-6-4P — 698–4800 МГц, опционально до 6000 МГц (характеристики 4800–6000 МГц — уточняйте у менеджера), усиление 1,5–12 дБи.
Что представляет собой антенна

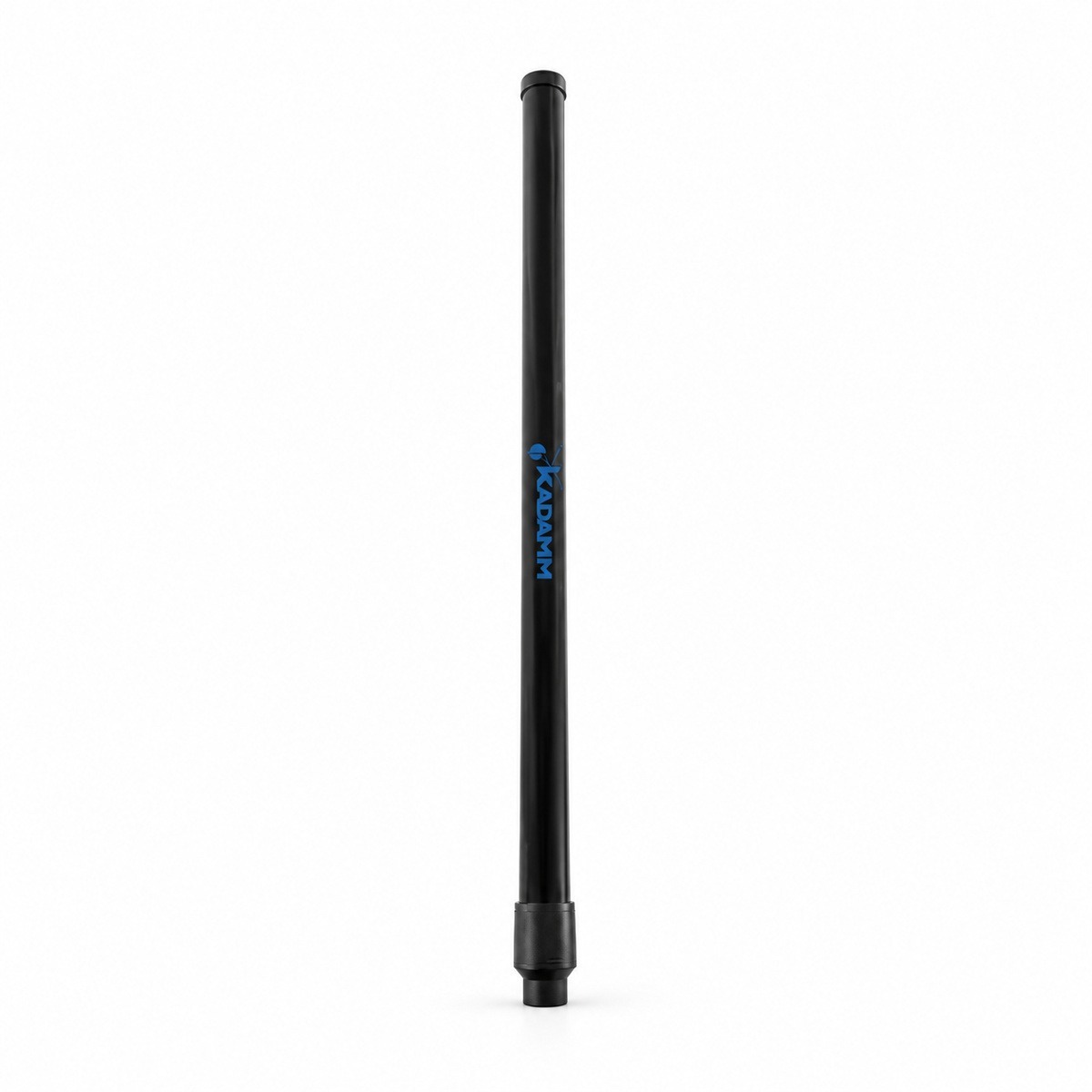

KADAMM AOU-DC/6000 — всенаправленные антенны диапазона 0–6000 МГц (по модели — см. таблицу); KADAMM AOU-698/4800-6-4P — 698–4800 МГц, опционально до 6000 МГц (характеристики 4800–6000 МГц — уточняйте у менеджера). Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.
Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 1,5–12 дБи набирается сжатием диаграммы по вертикали: энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.
Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 12 дБи = 9,8 дБд.
На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.
Пример расчёта: на 3000 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 3000 + 20·lg 3 ≈ 111,5 дБ. Антенна с усилением 1,5 дБи сокращает их на 1,5 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −77,5 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Электрические параметры тракта: волновое сопротивление 50 Ом; допустимая мощность 200 Вт (по модели — см. таблицу). КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры по модели — см. таблицу; масса по модели — см. таблицу; рабочая температура по модели — см. таблицу.
Разъём — по модели — см. таблицу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 0–6000 МГц, у 5G4-3 — 617–960 и 1710–3800 МГц
- 4 порта, у 5G4-3 — 1
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 0–6000 МГц, у AOU-698/2700 — 600–6000 МГц
- 4 порта, у AOU-698/2700 — 1
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 0–6000 МГц, у AOU-698/6000-2 — 698–6000 МГц
- 4 порта, у AOU-698/6000-2 — 1
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы

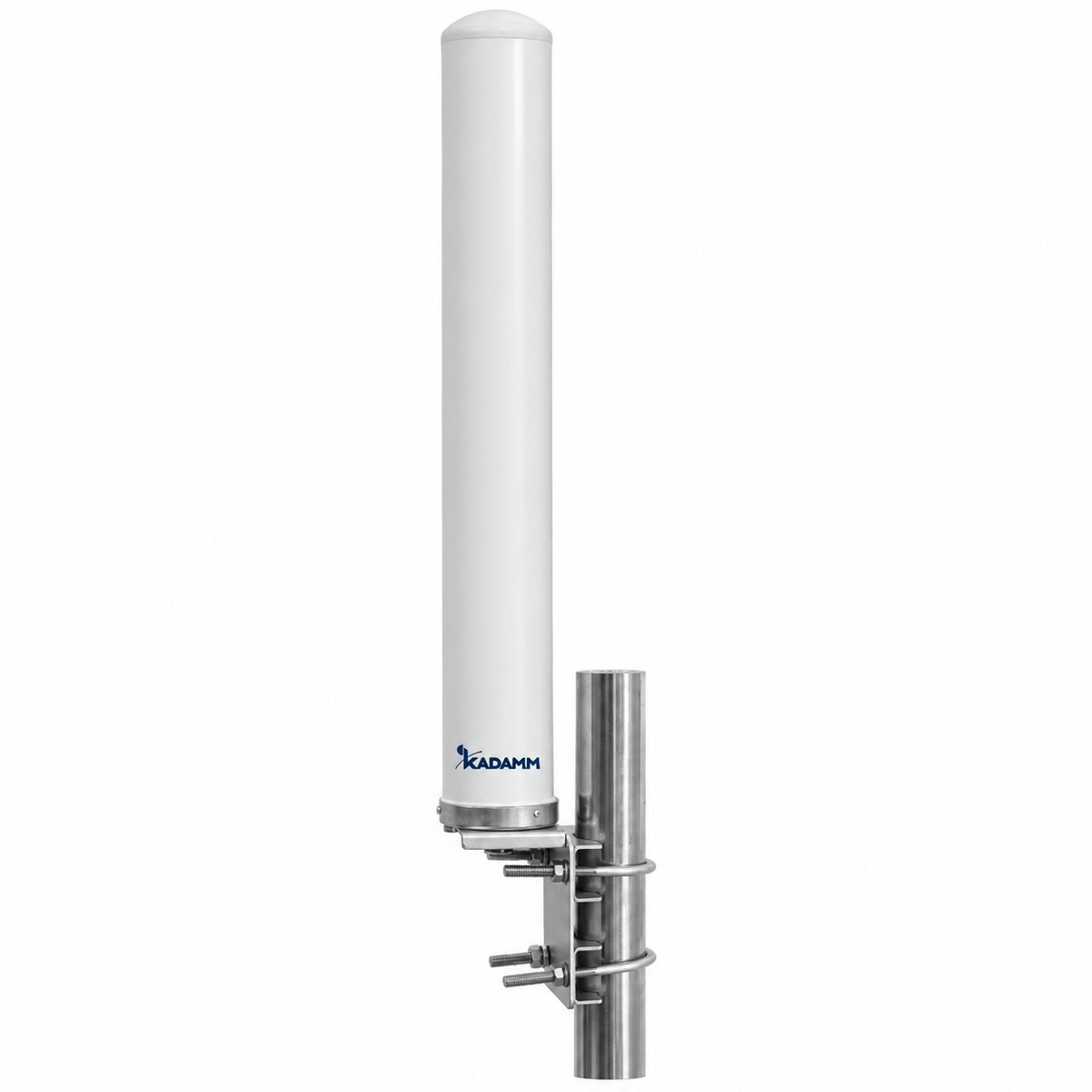

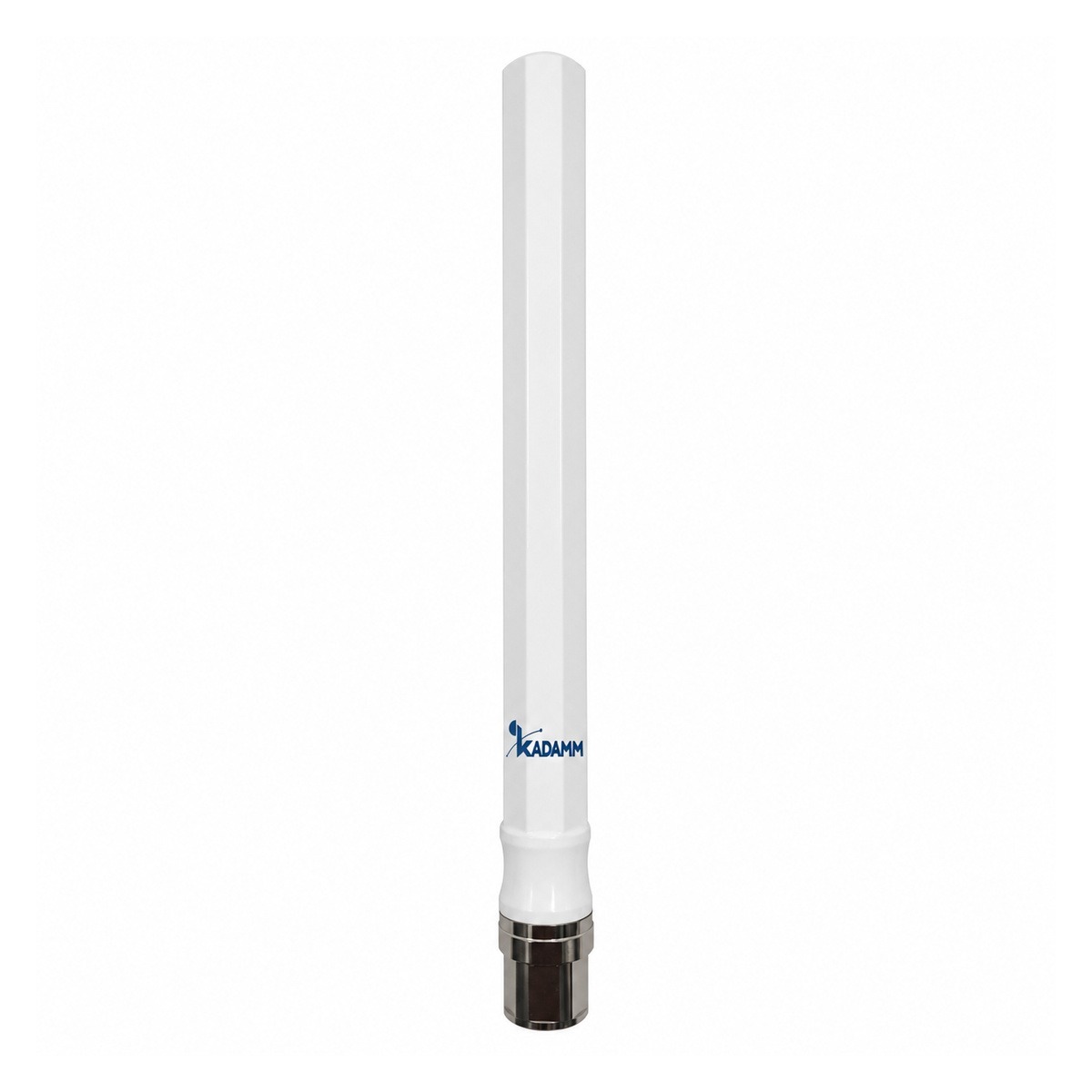

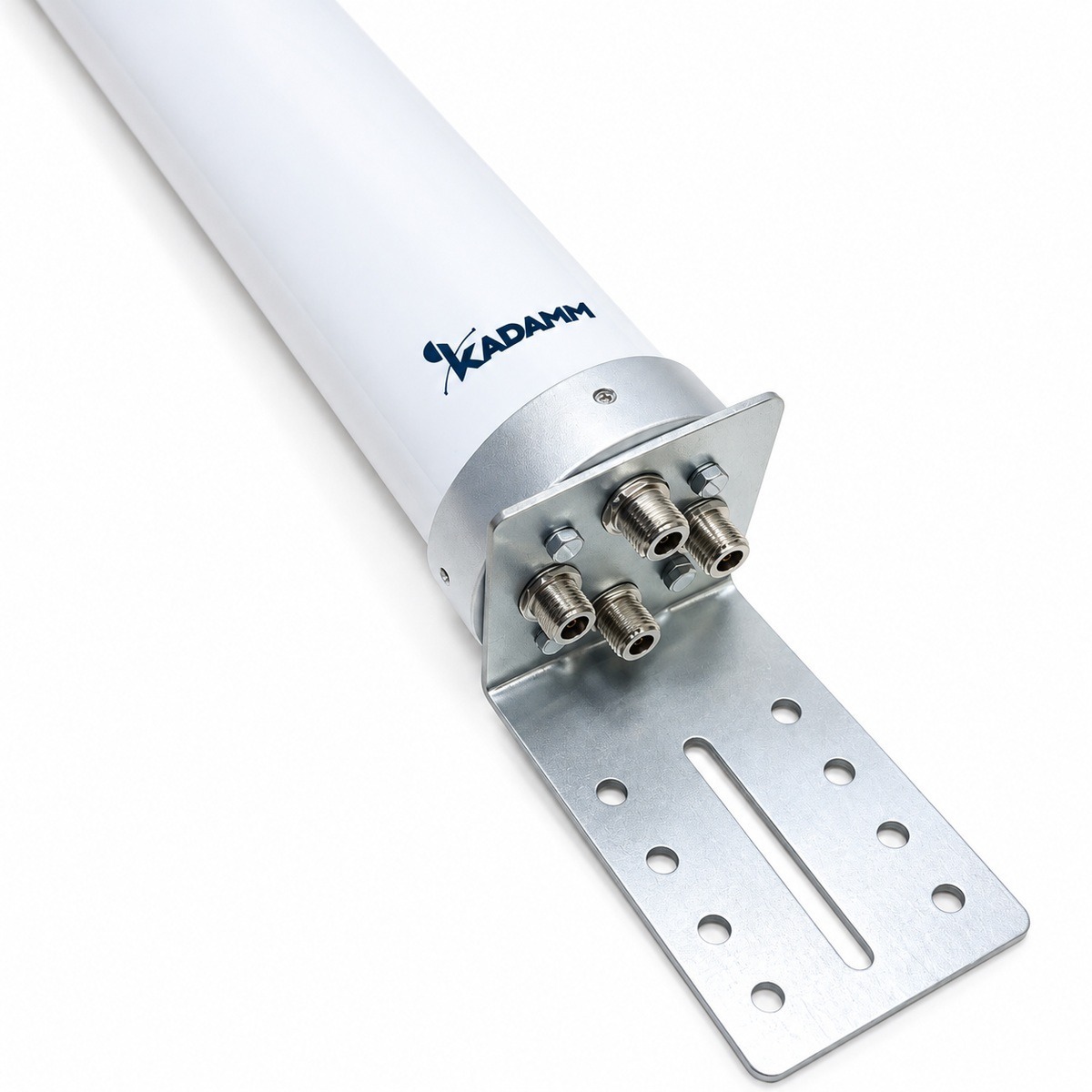

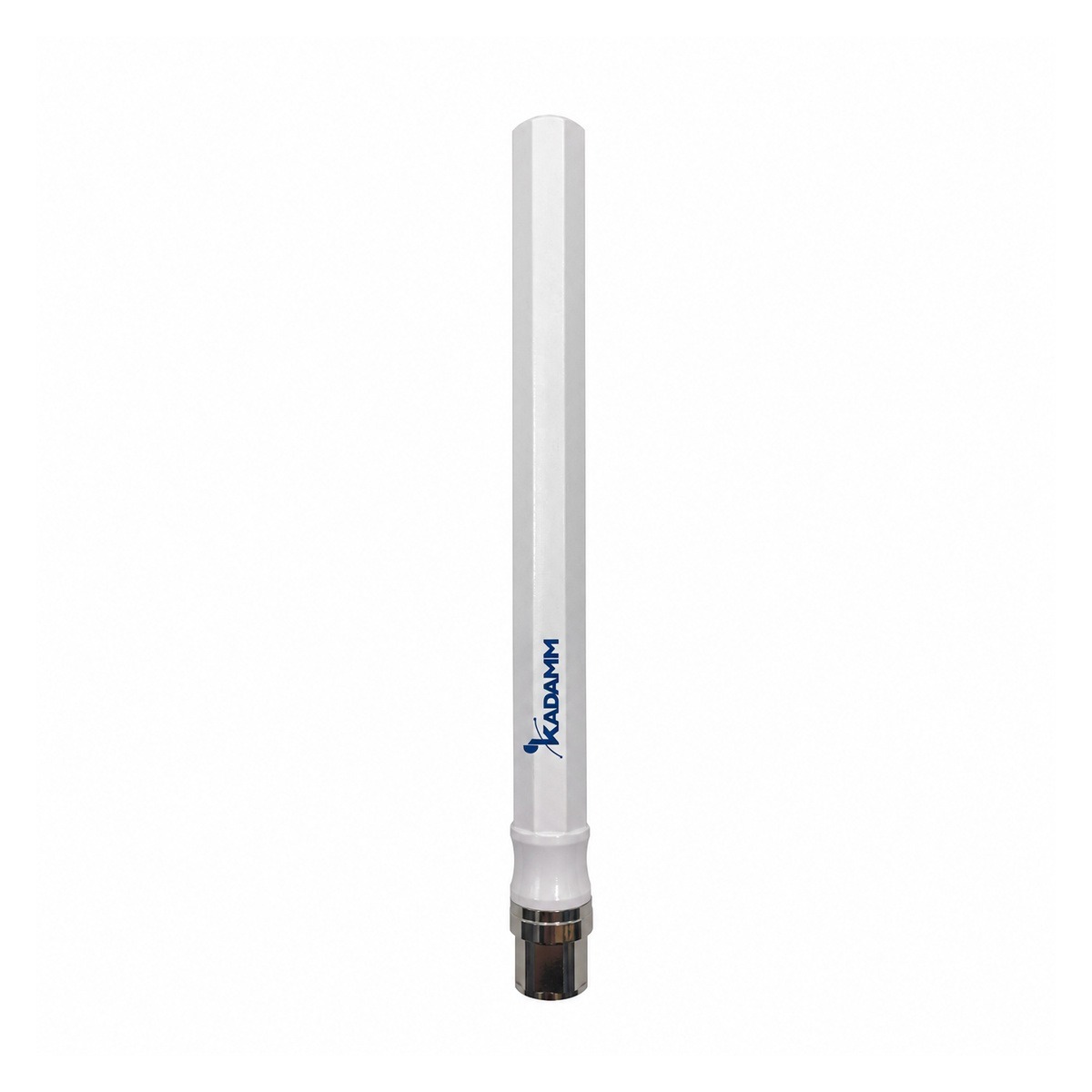

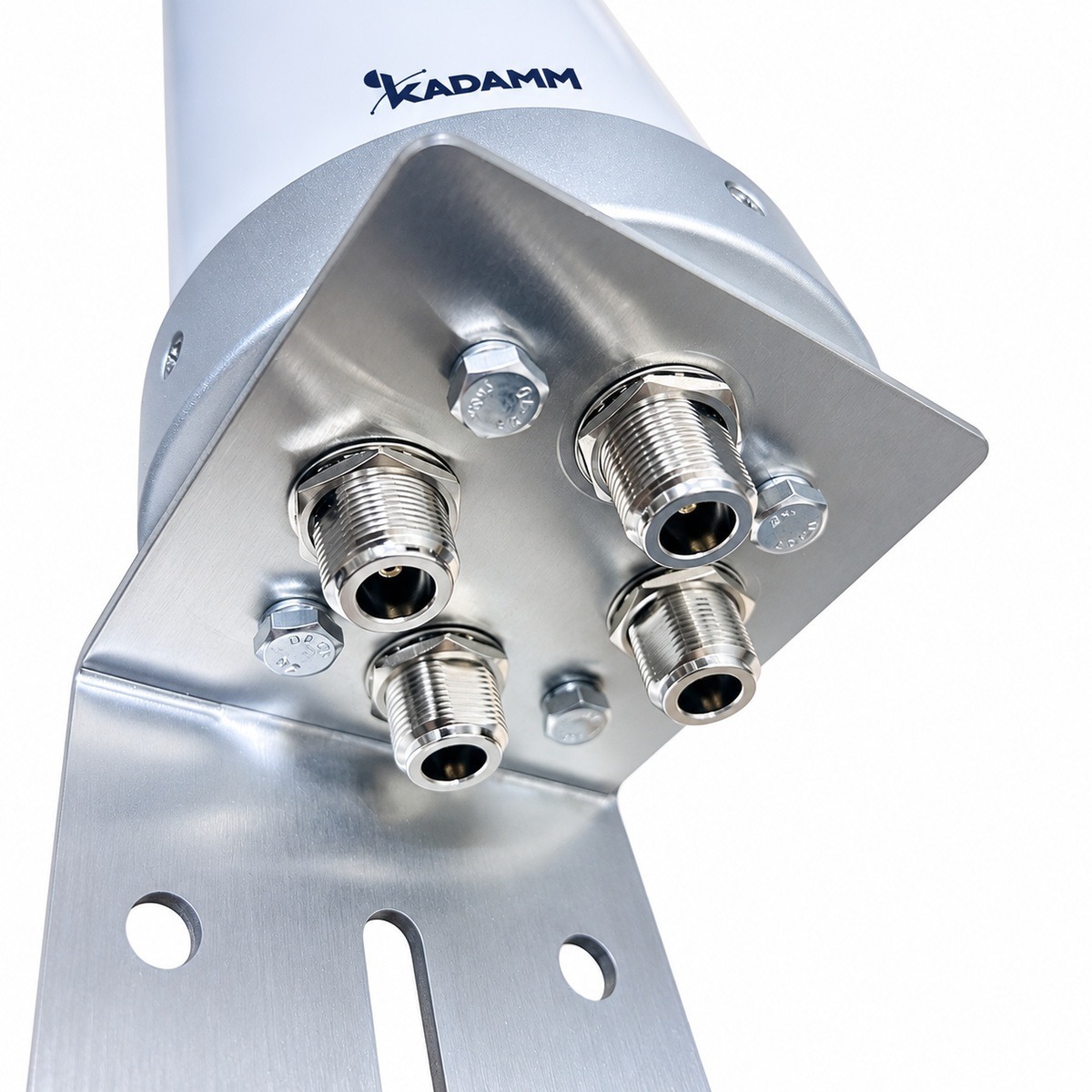

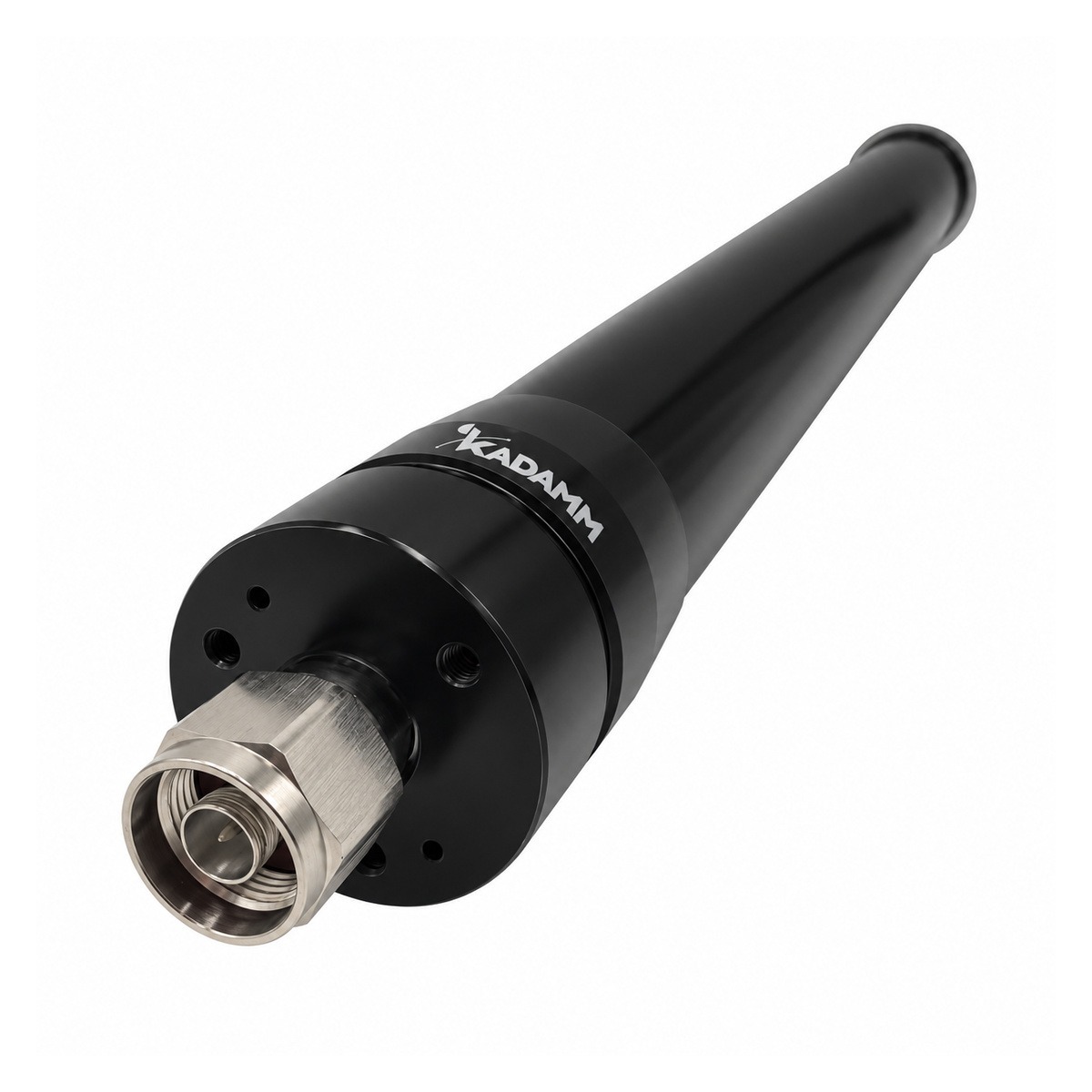

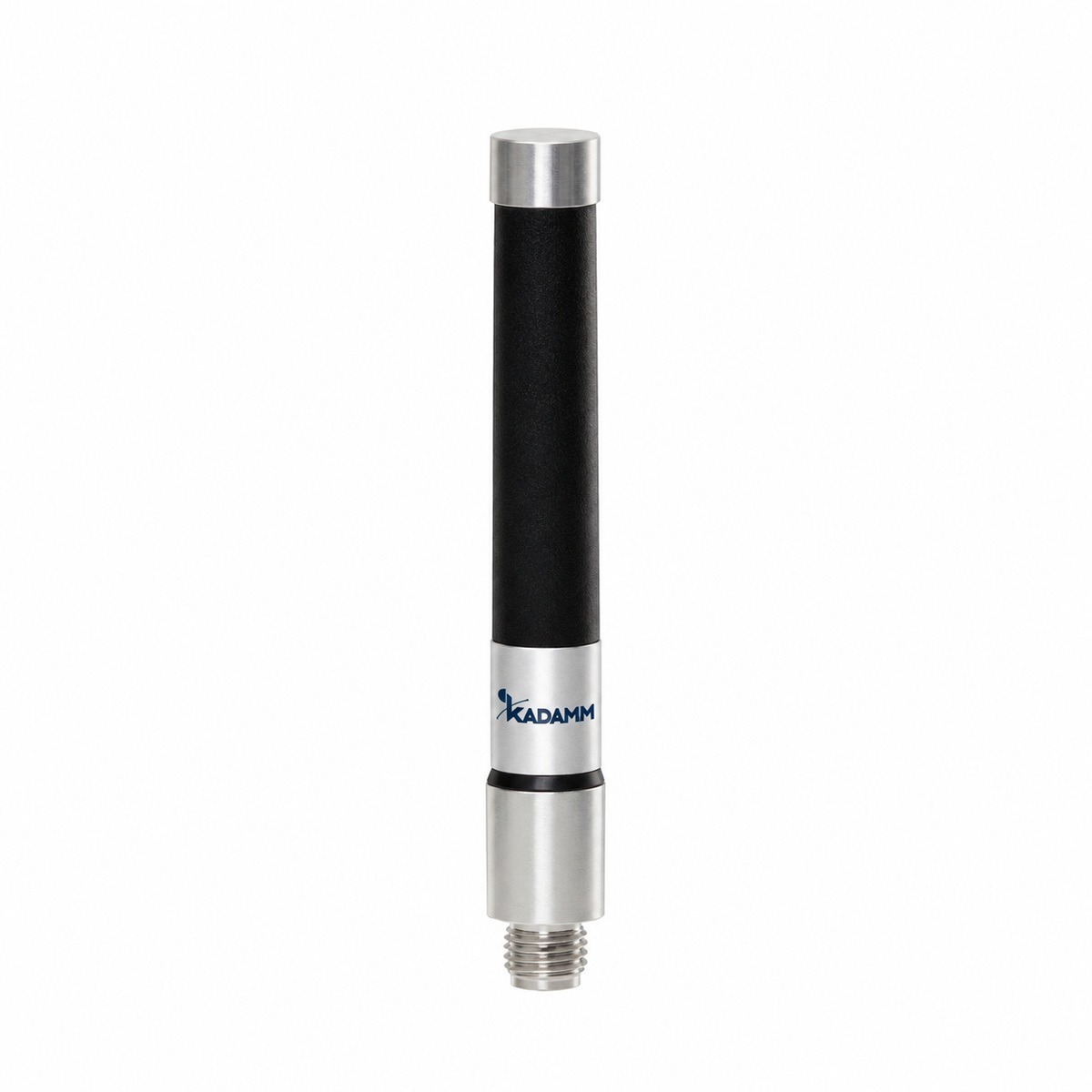

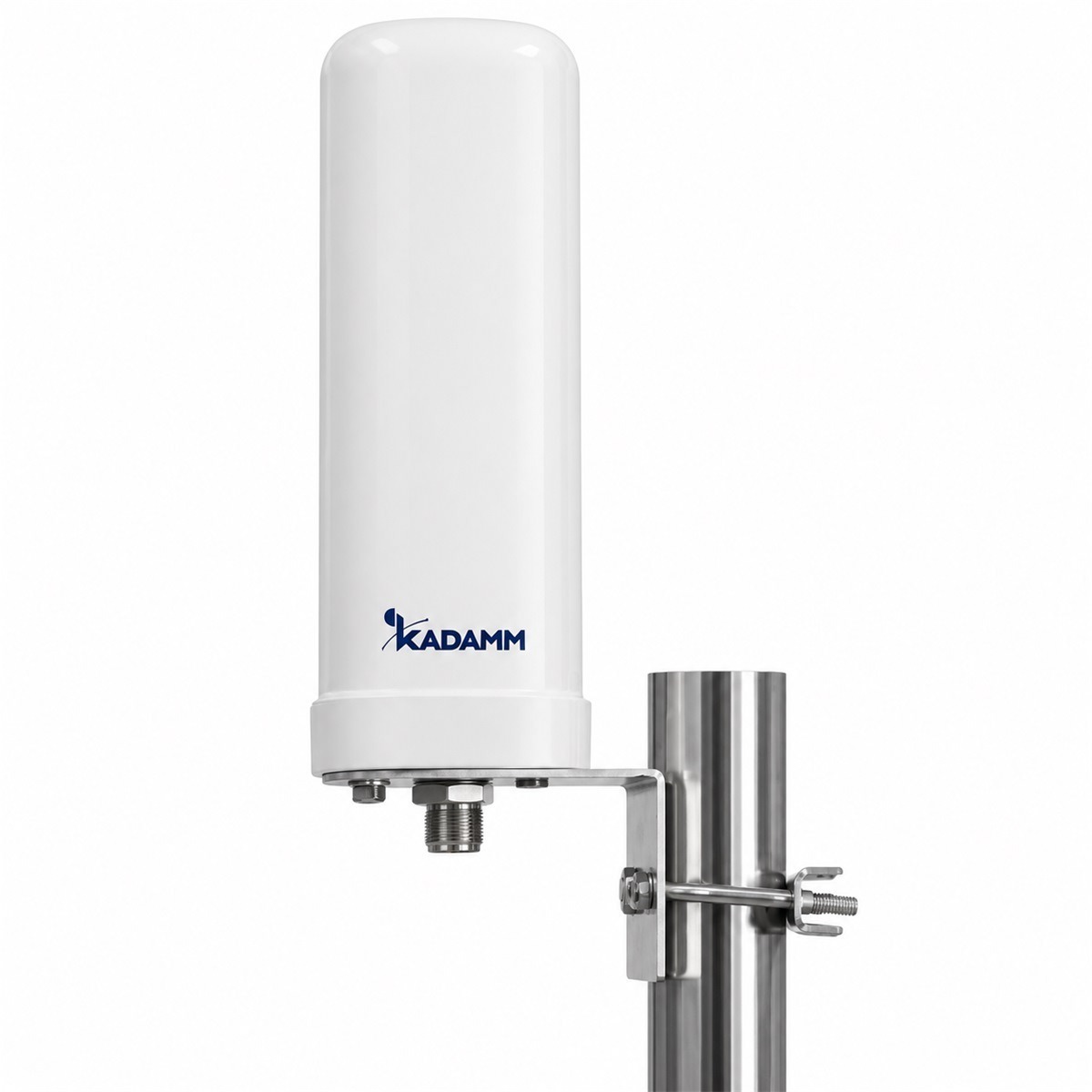

Фото исполнений

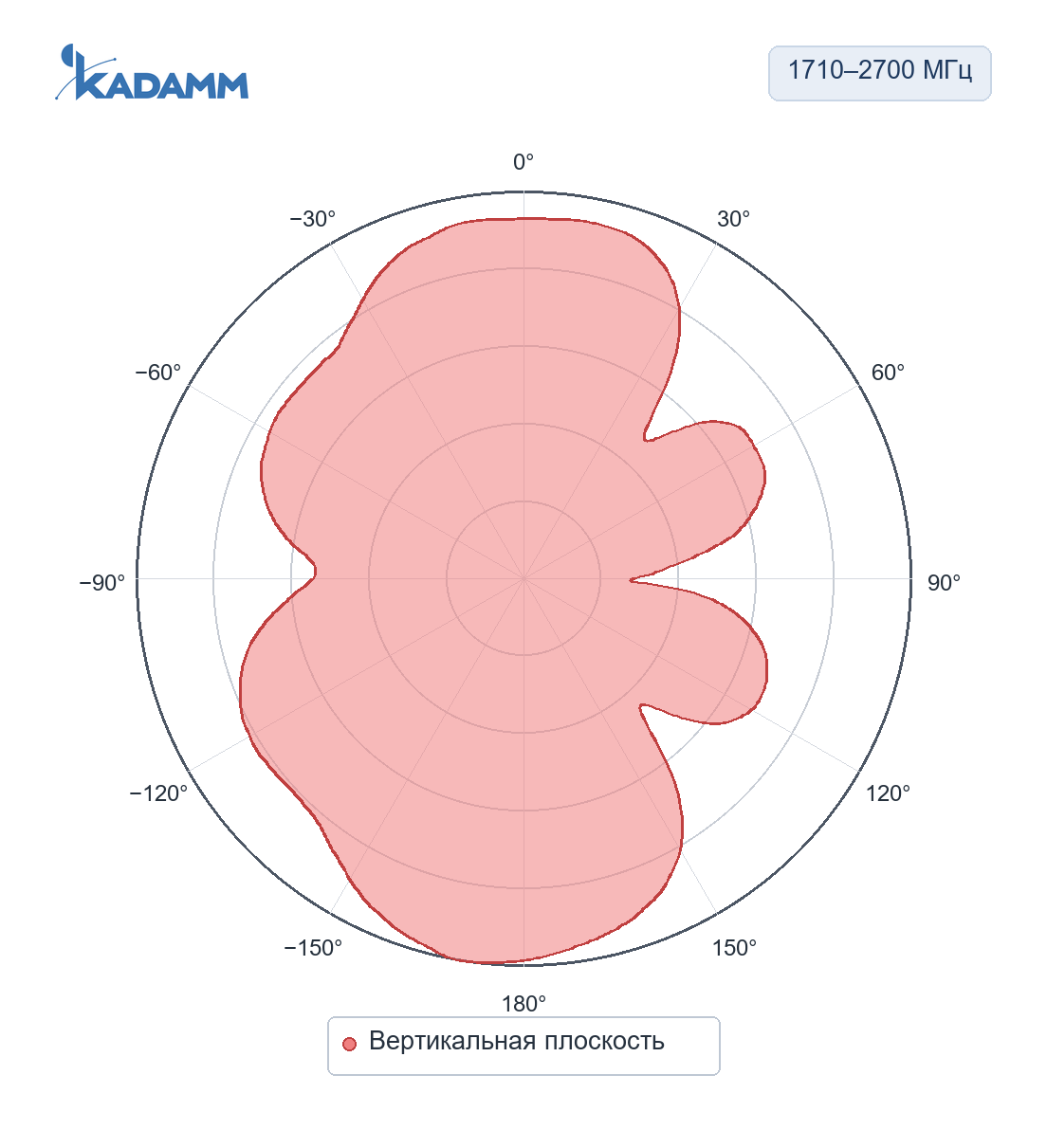

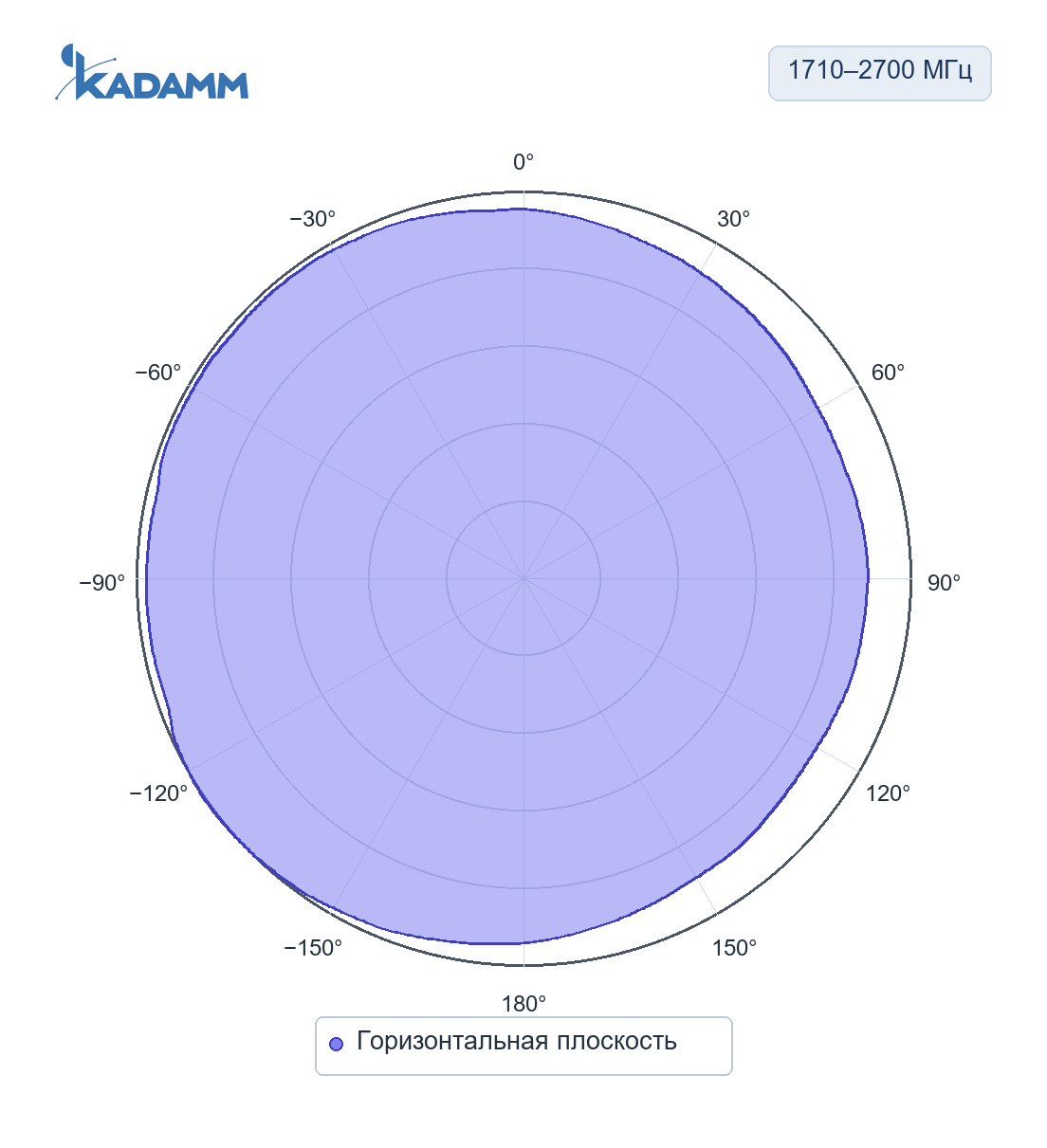

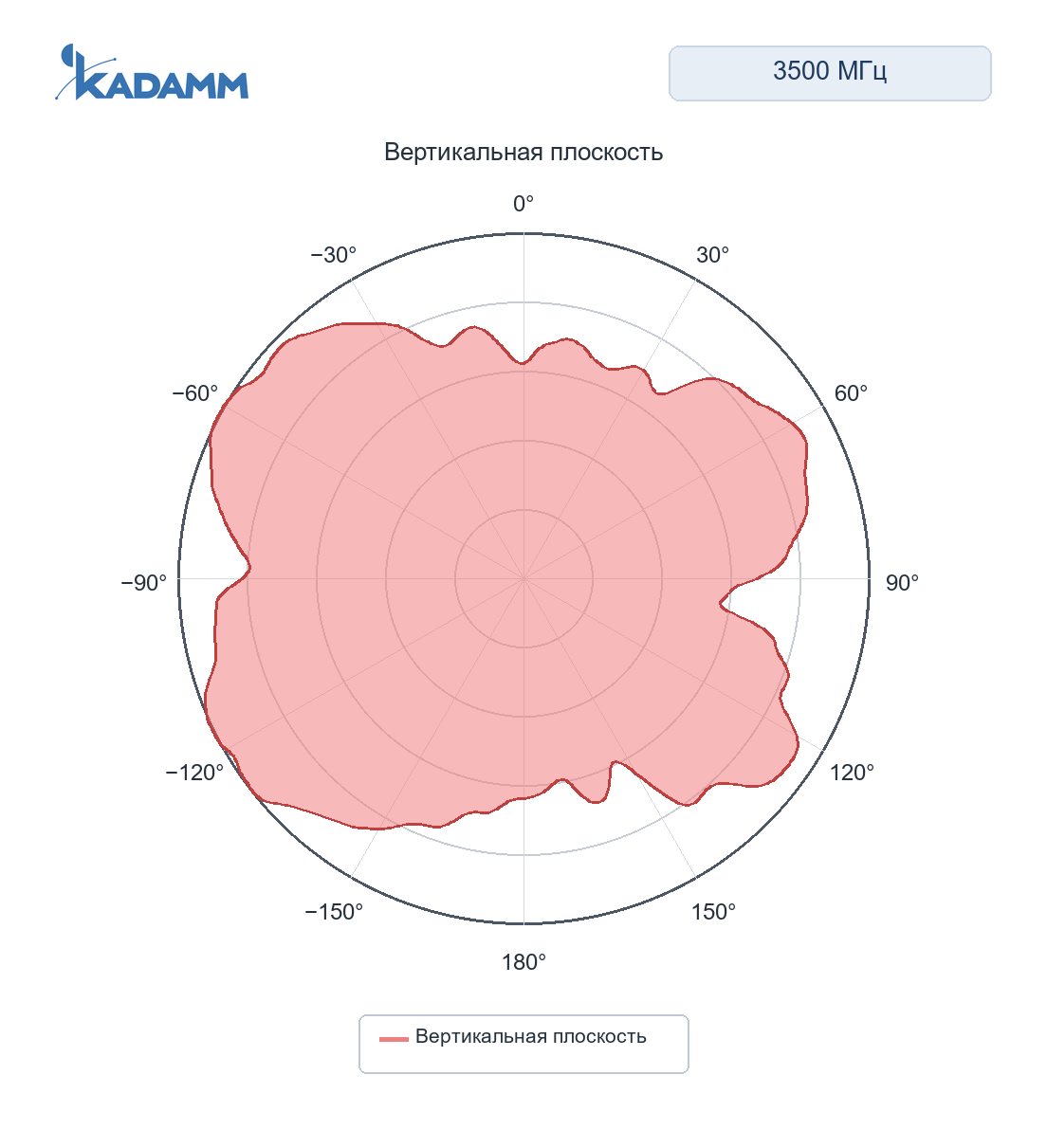

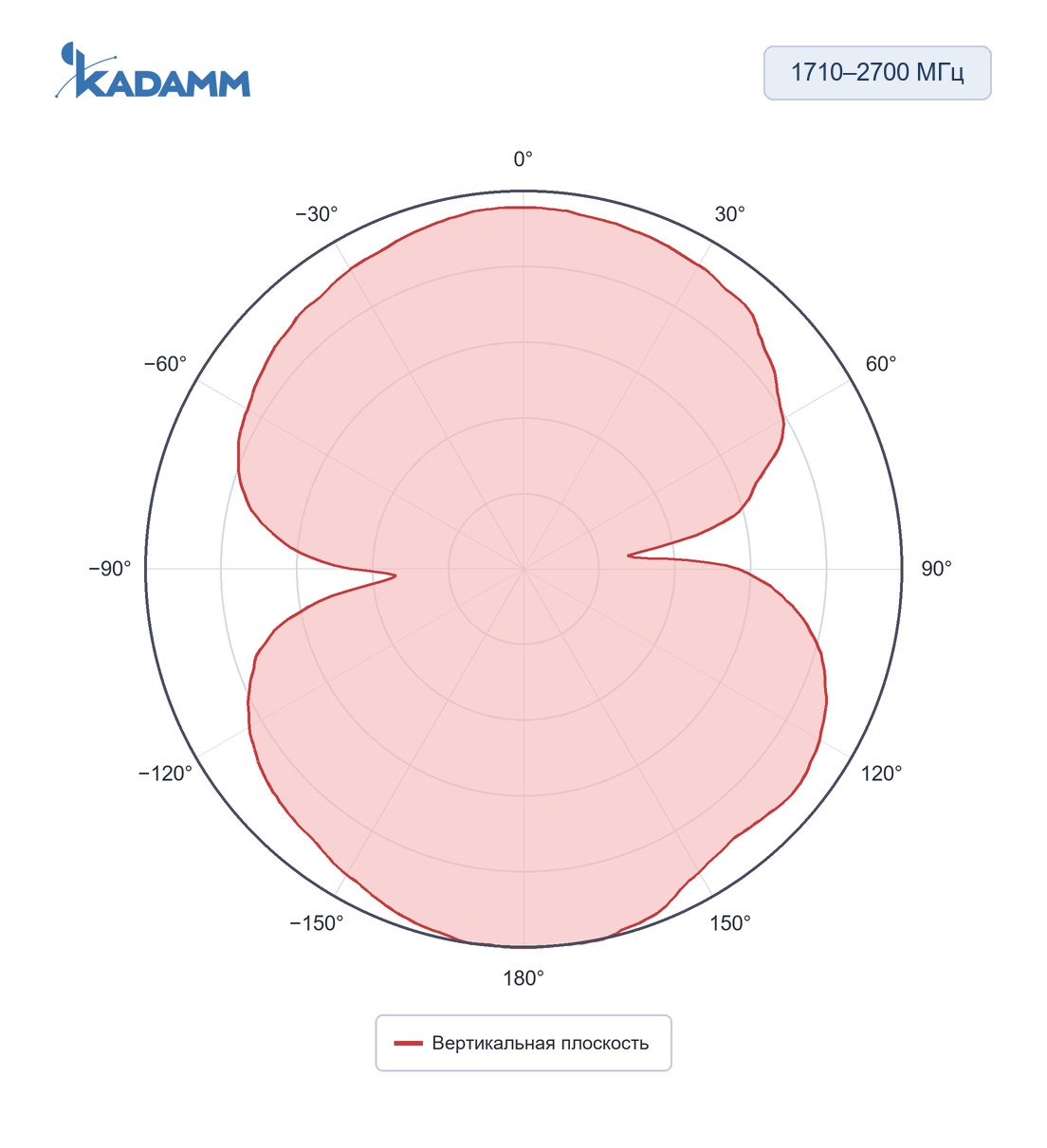

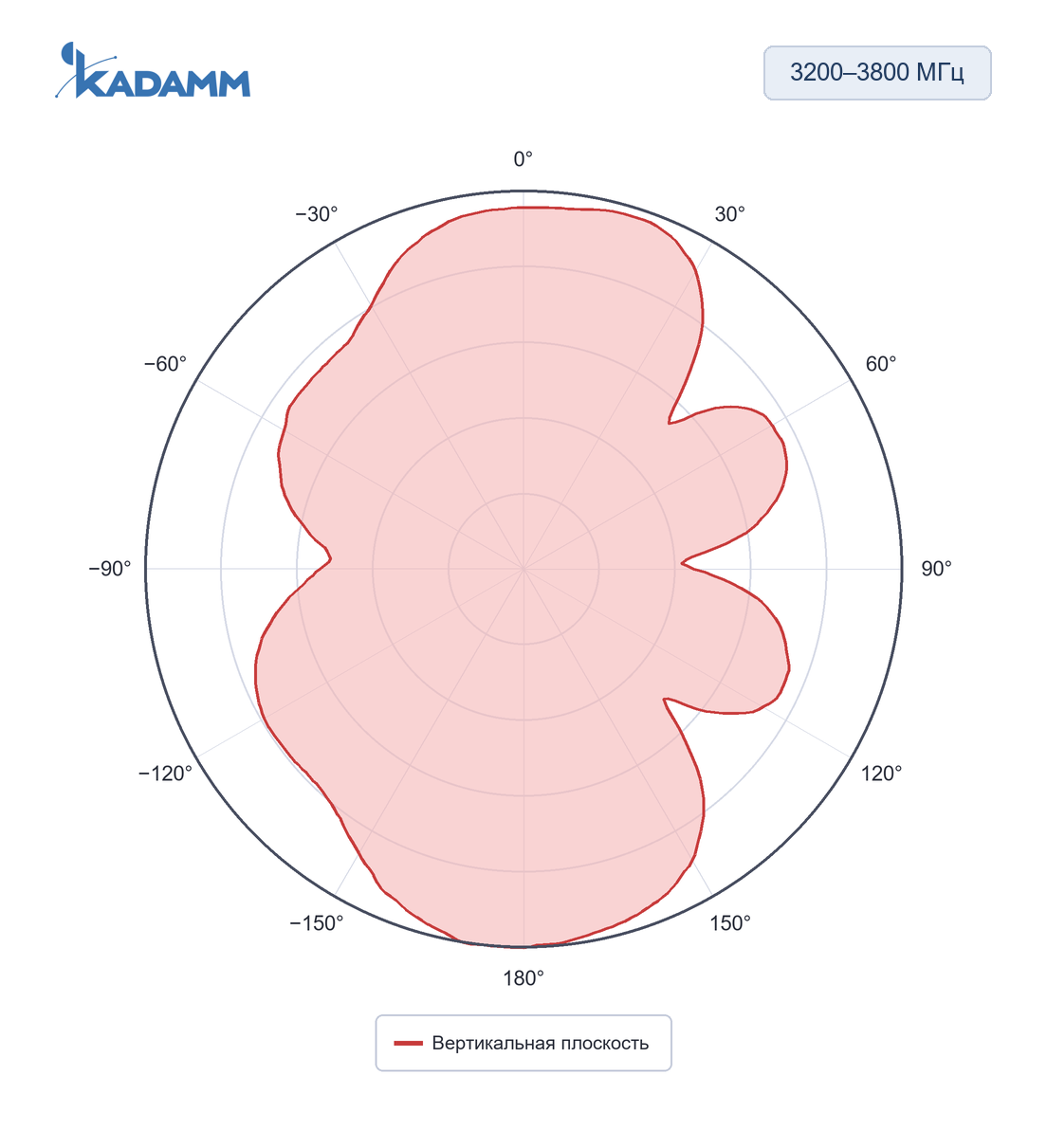

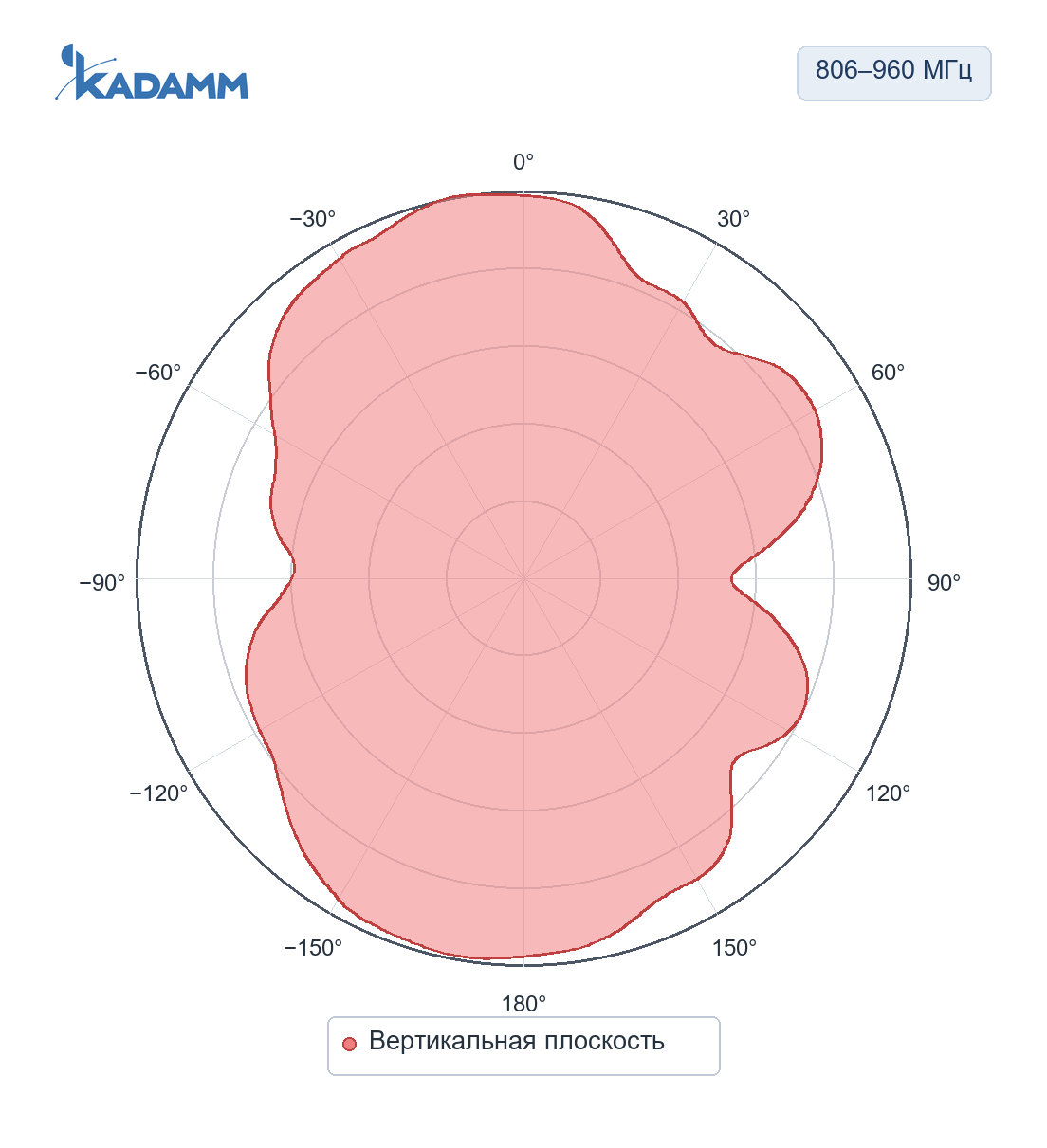

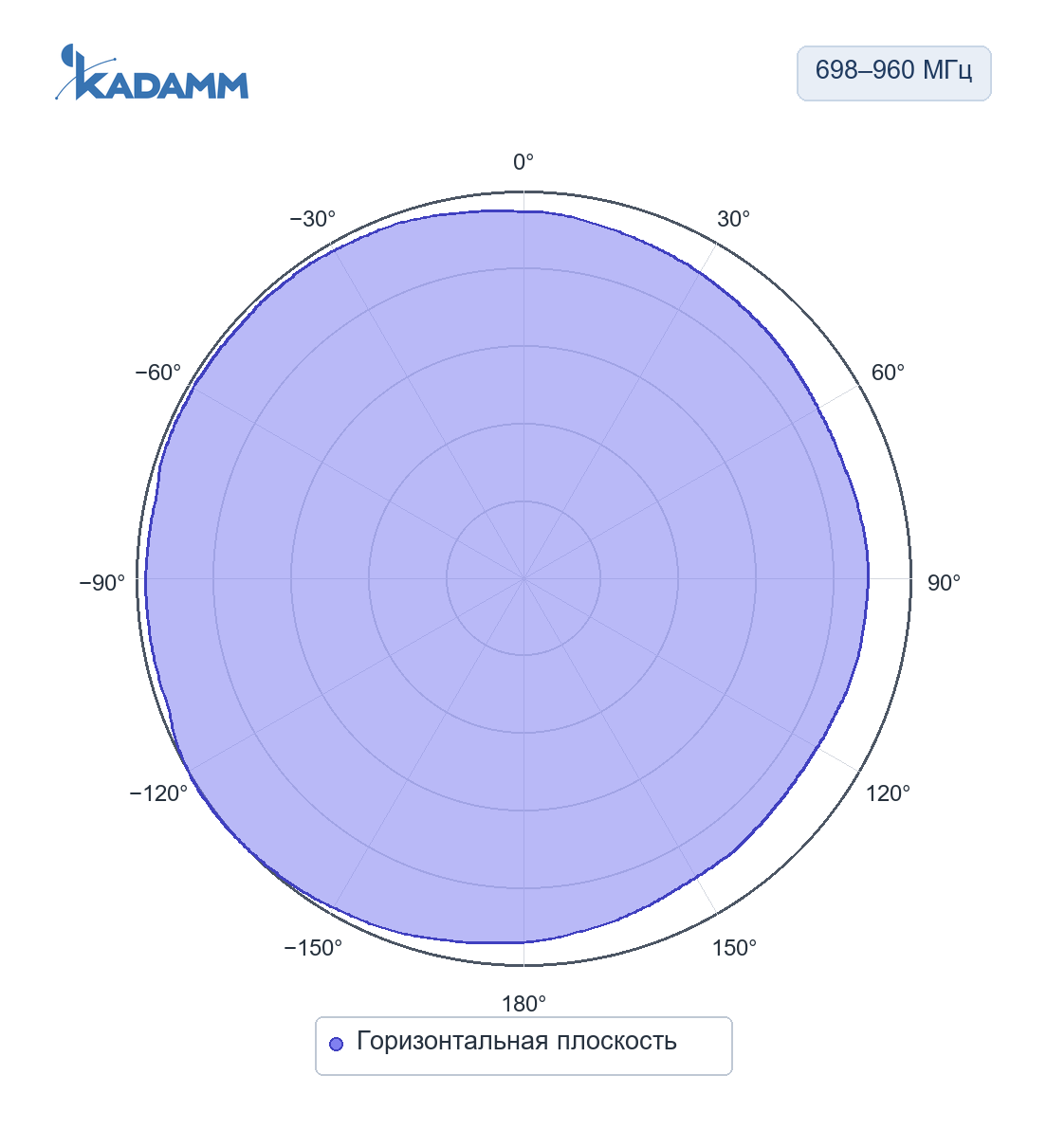

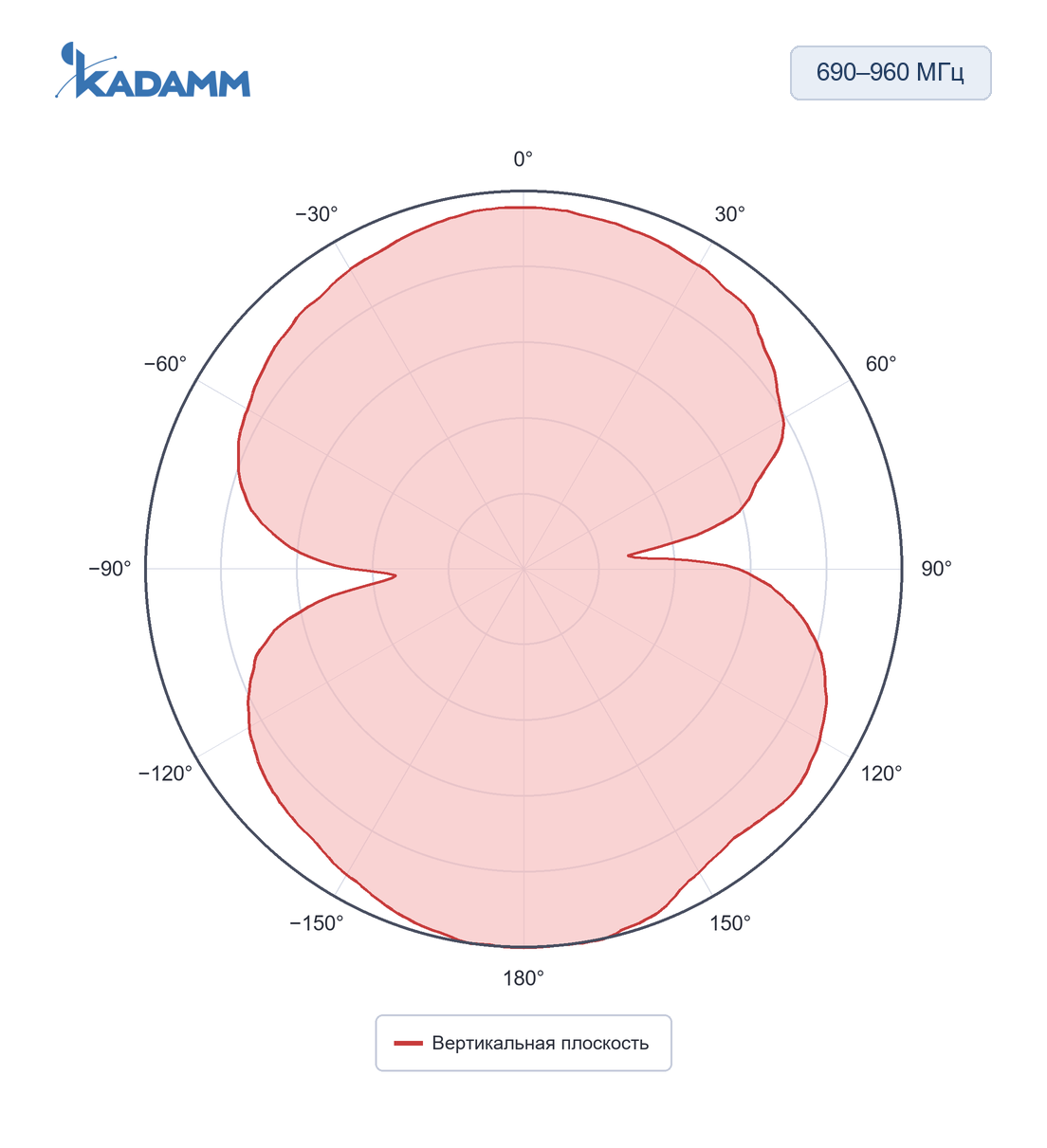

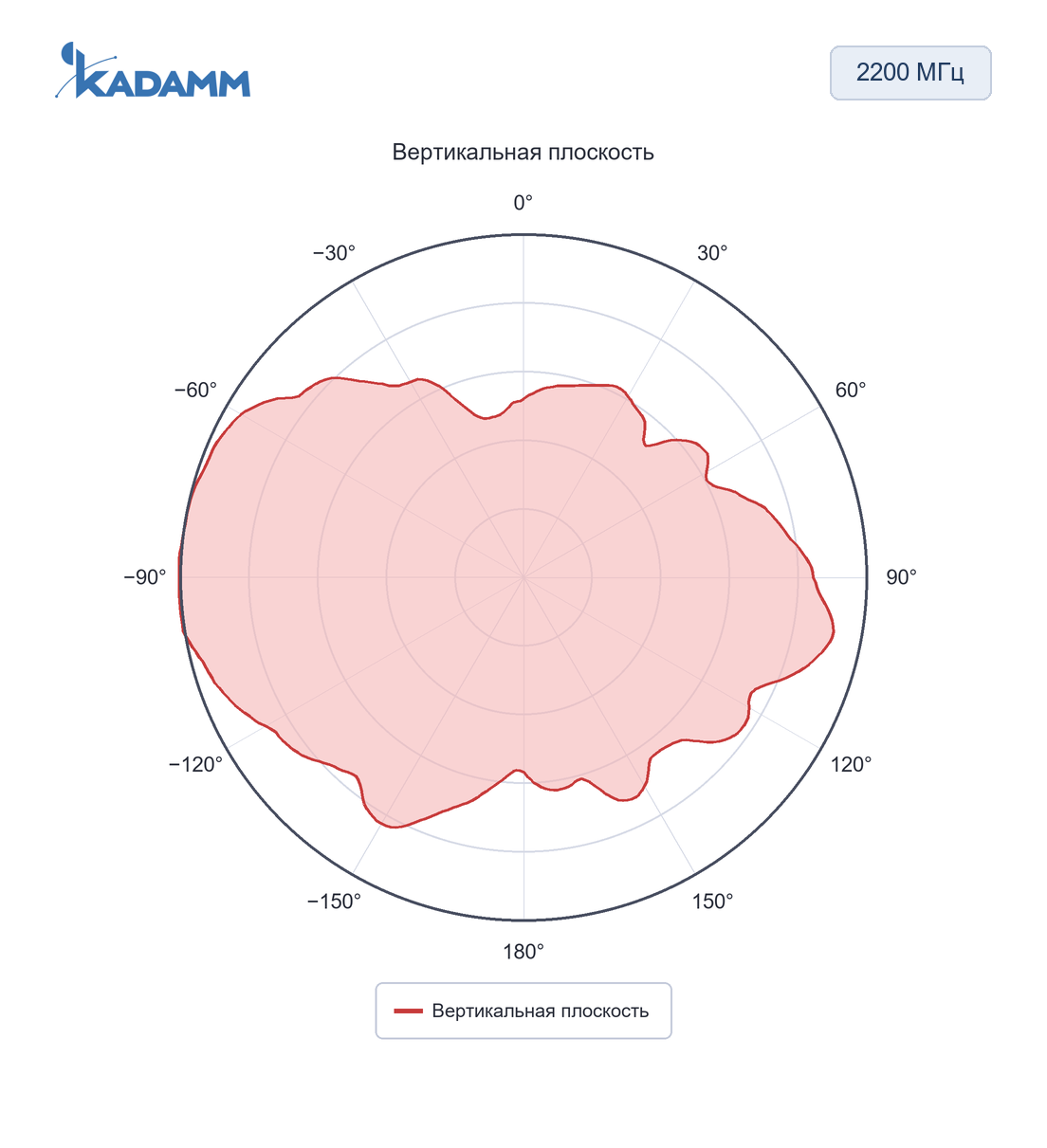

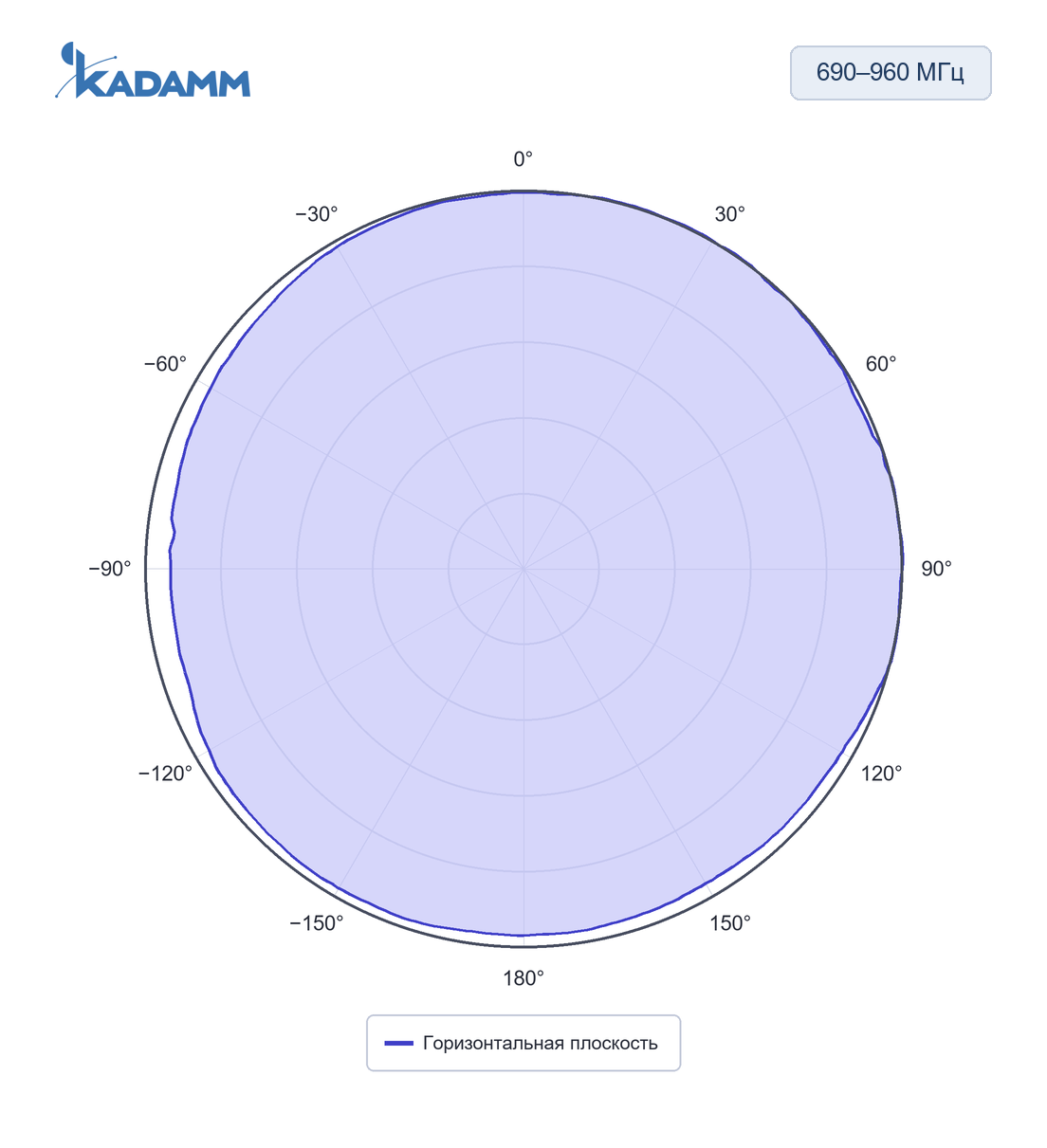

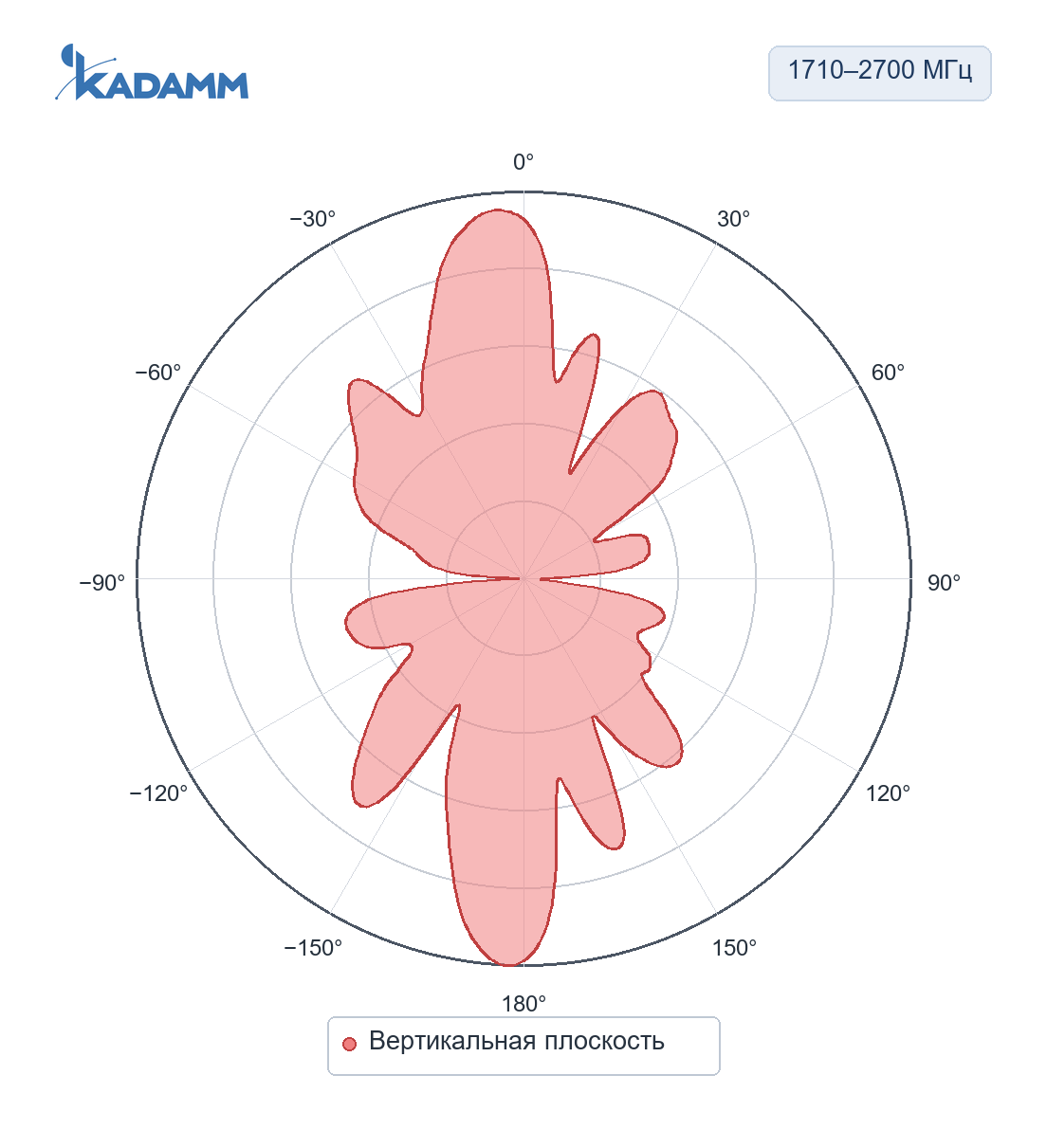

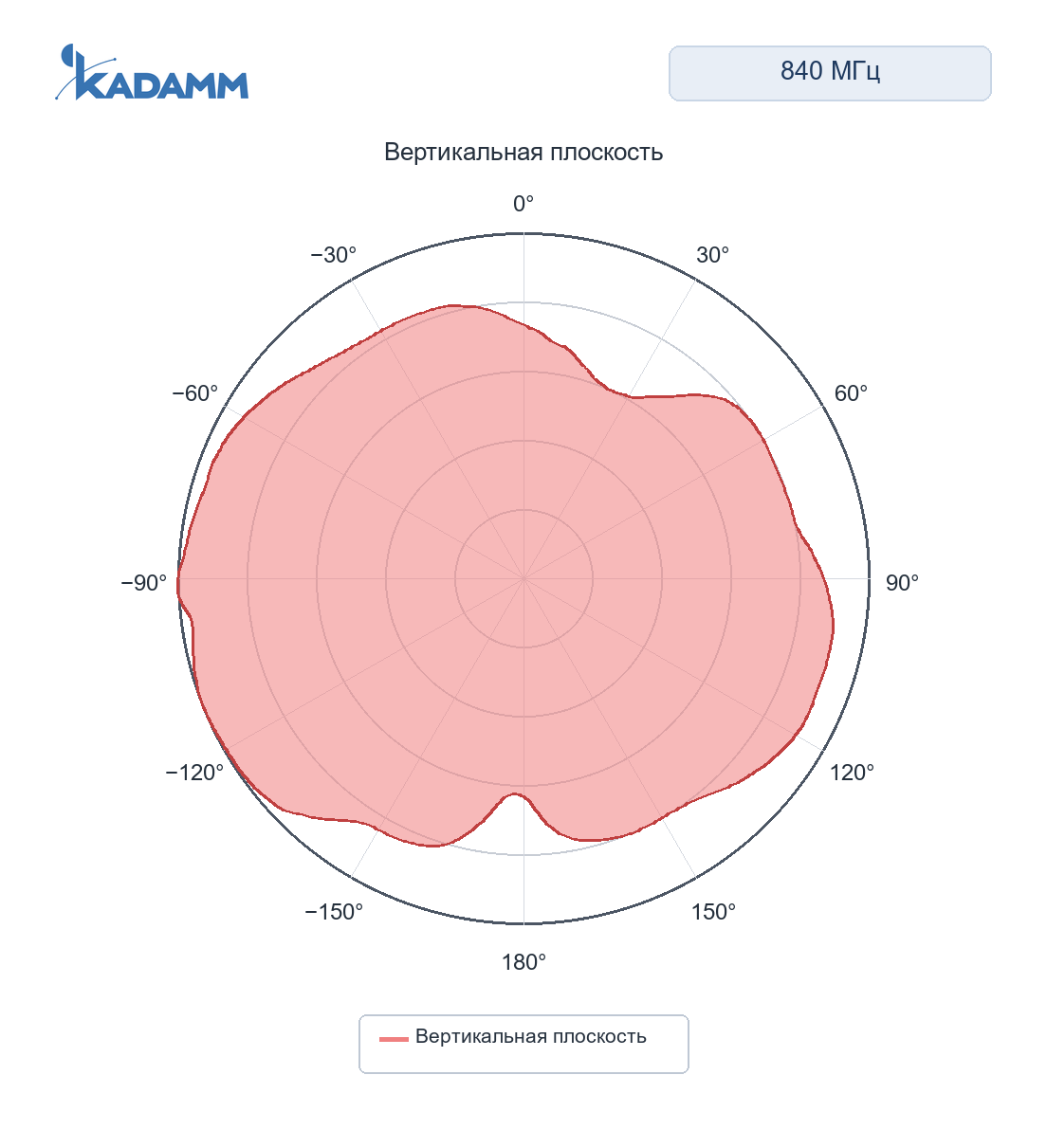

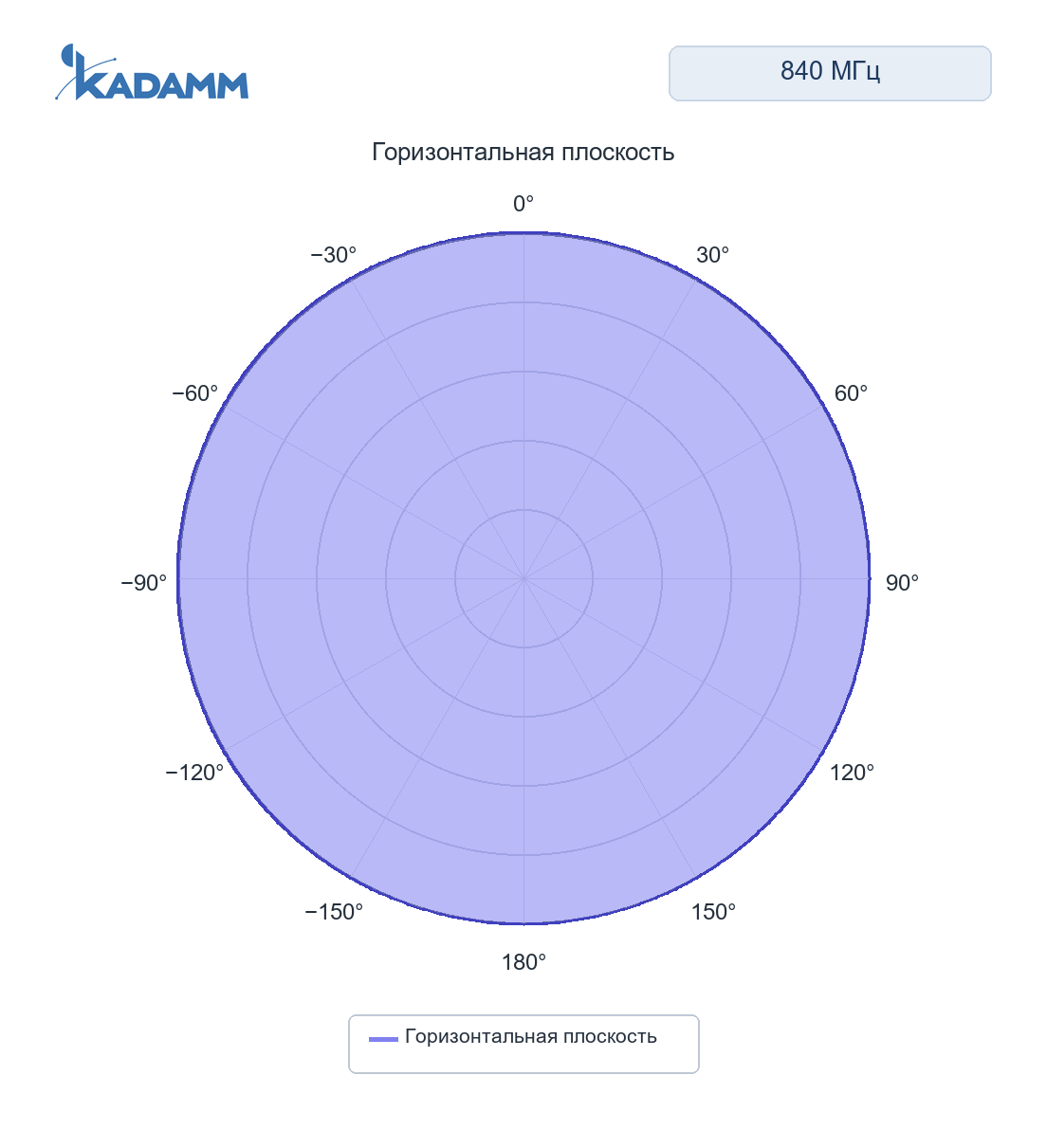

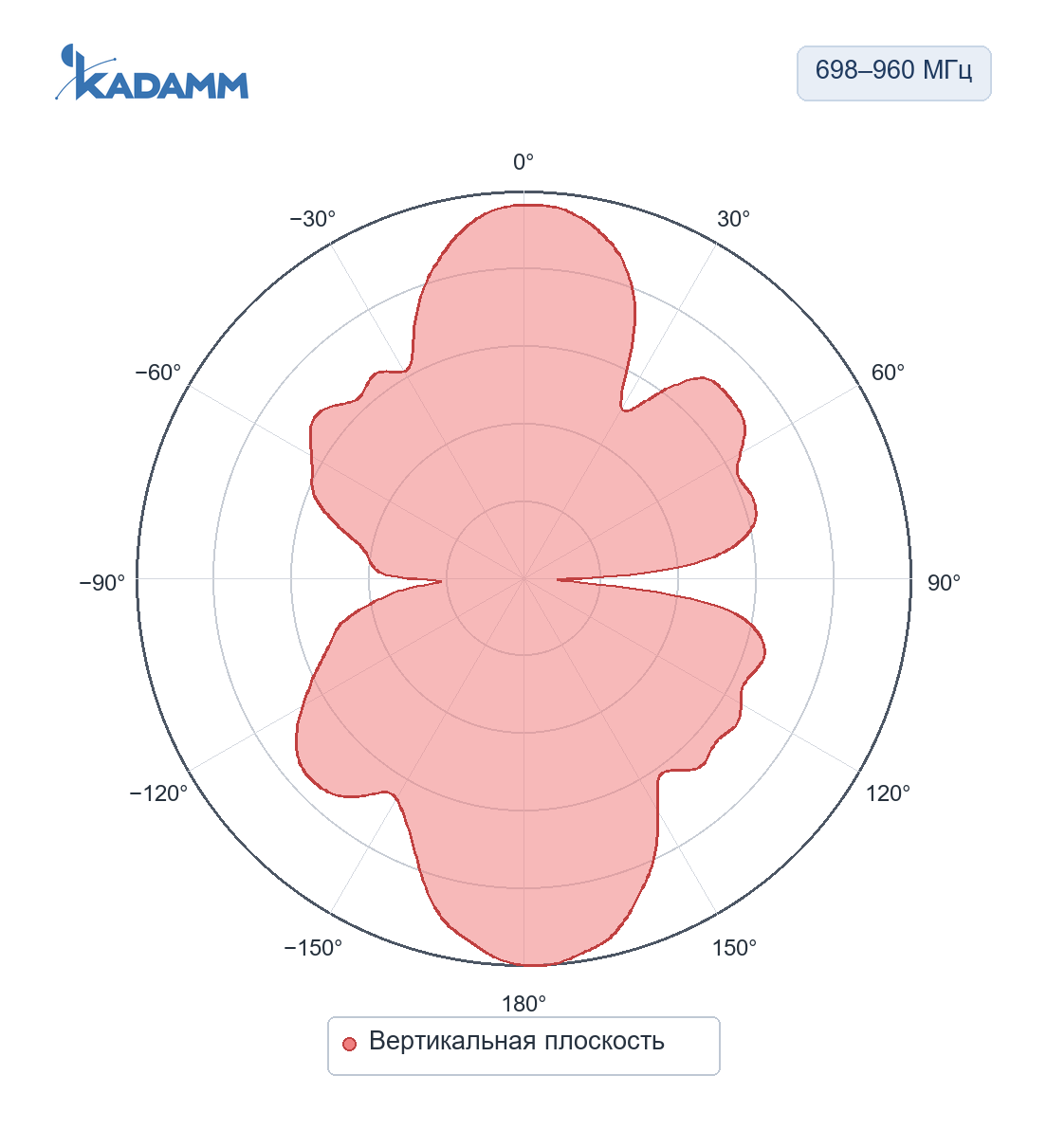

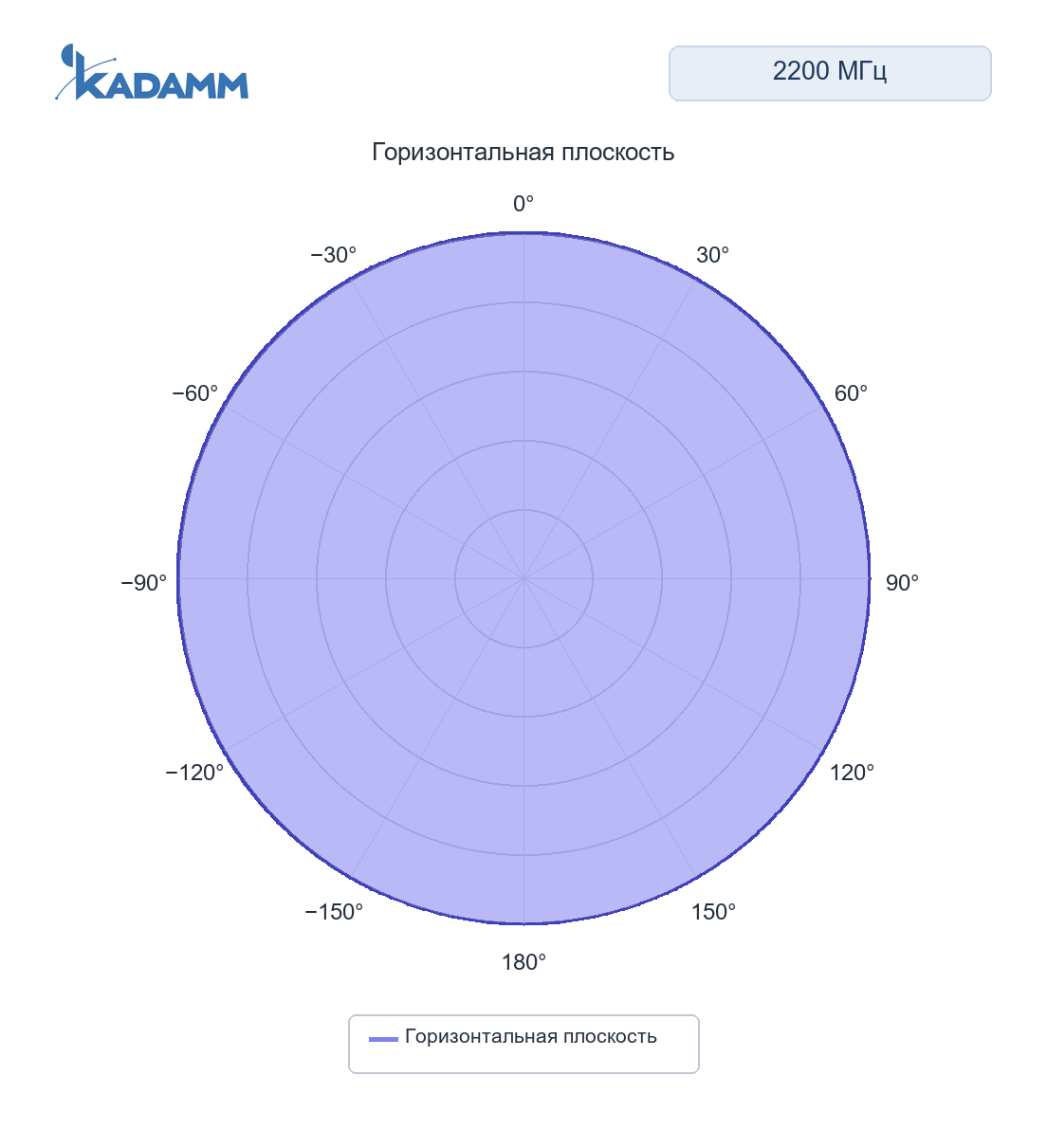

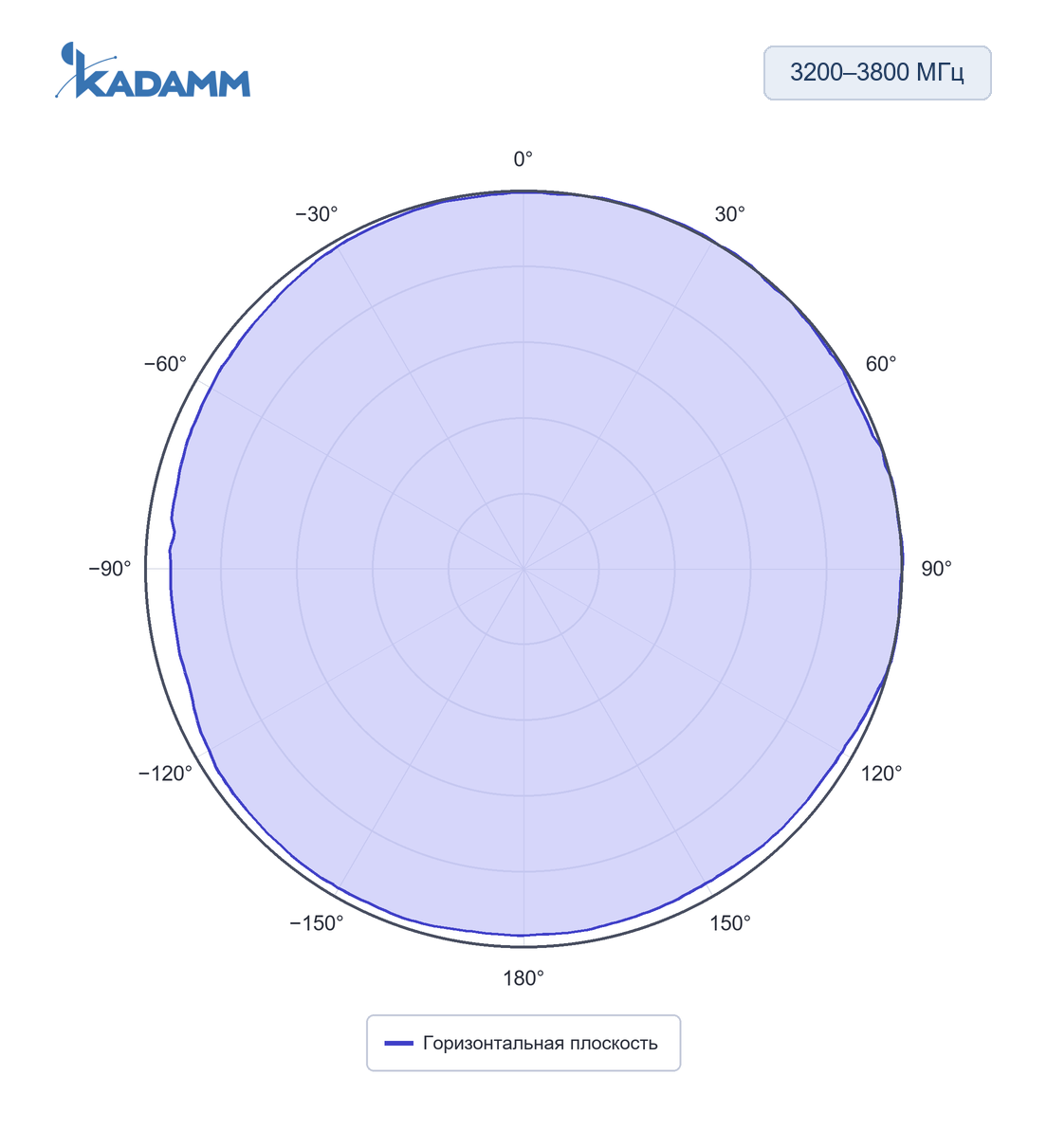

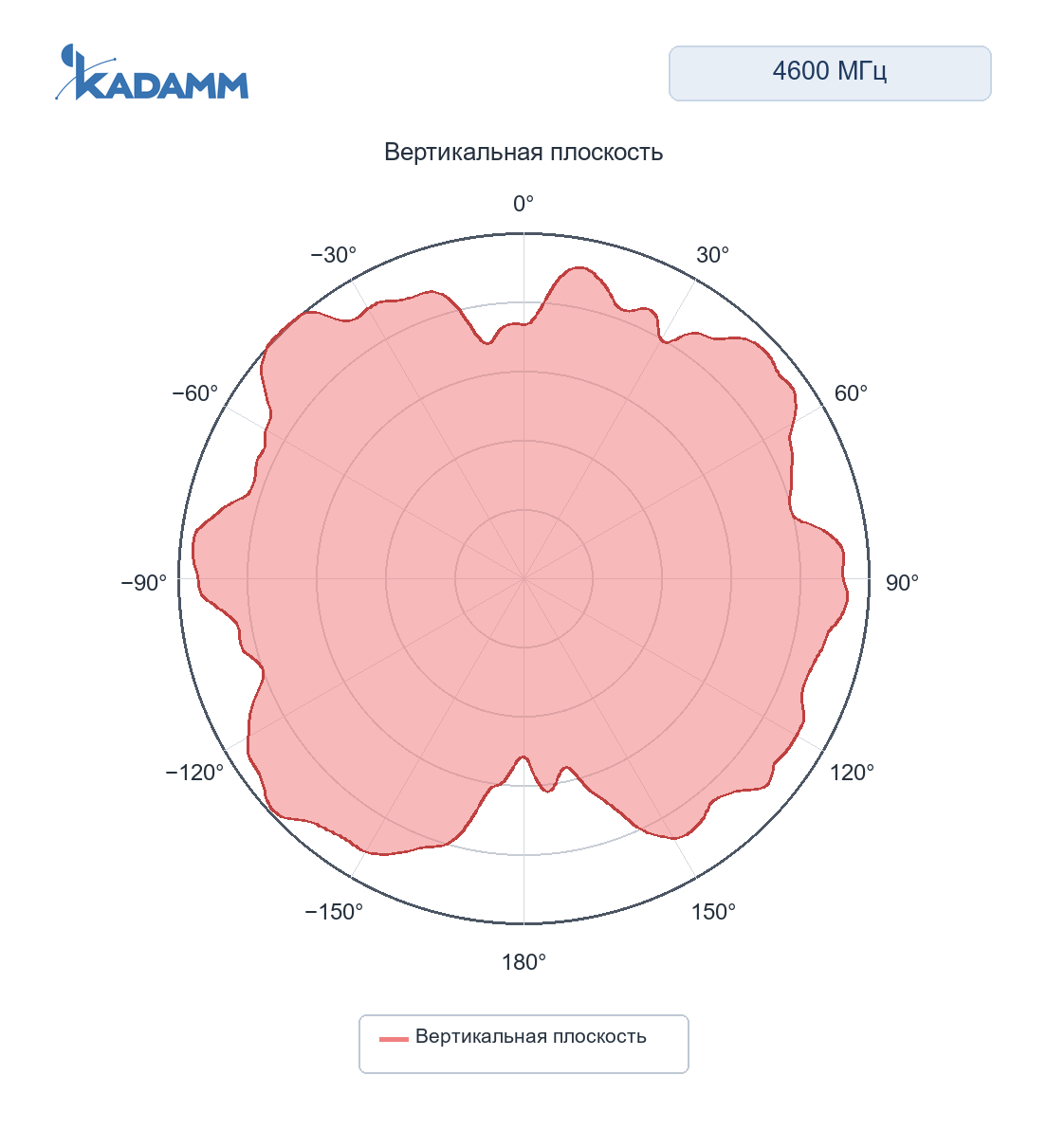

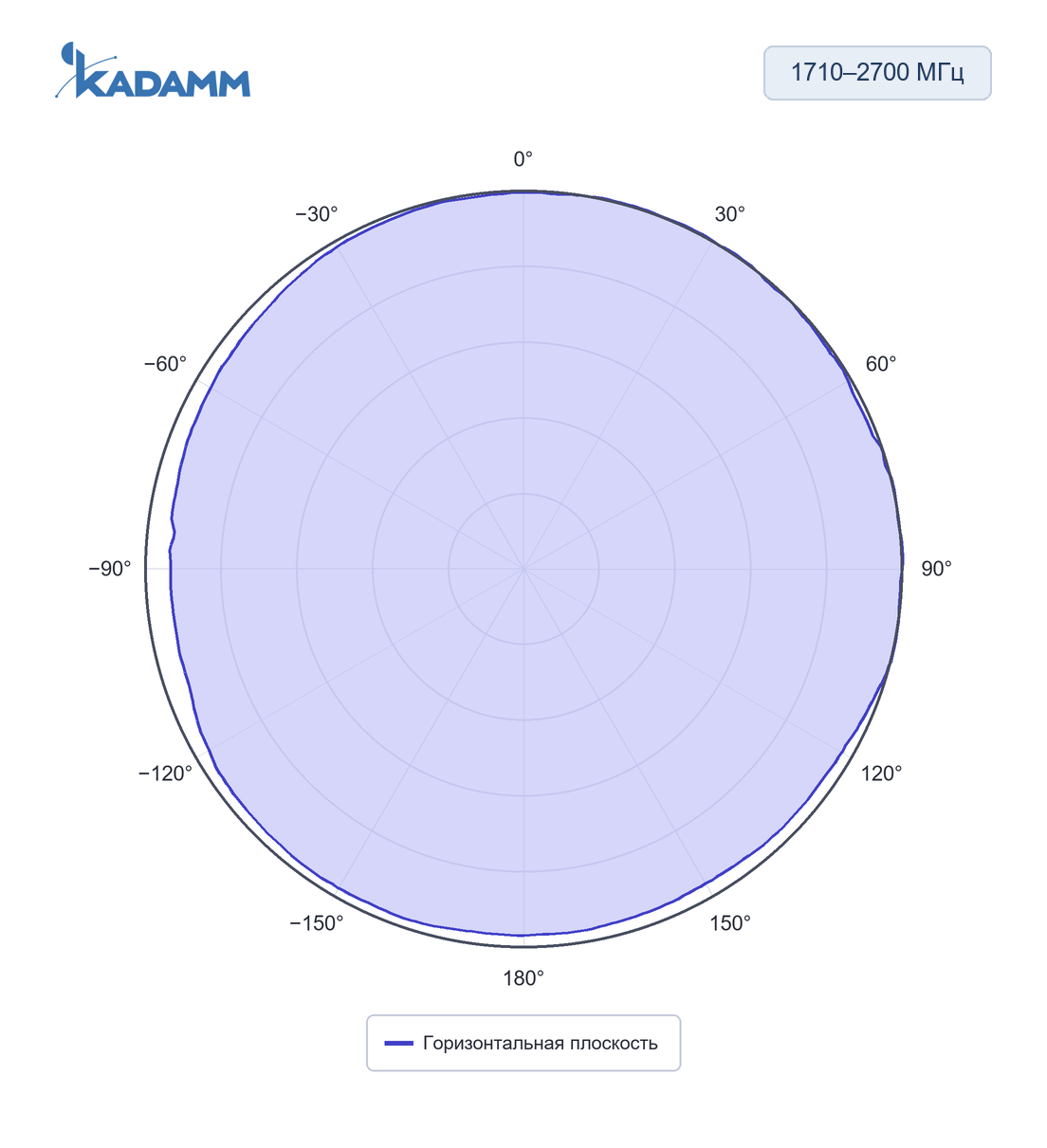

Диаграммы направленности
Ключевые особенности
Отдельные входы AOU-DC/6000.
Значение AOU-DC/6000 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AOU-DC/6000 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AOU-DC/6000.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 0–6000 МГц (по модели — см. таблицу); KADAMM AOU-698/4800-6-4P — 698–4800 МГц, опционально до 6000 МГц (характеристики 4800–6000 МГц — уточняйте у менеджера) |
| Коэффициент усиления | 1,5–12 дБи (по модели); KADAMM AOU-698/4800-6-4P по полосам (худший / лучший порт): 698–960 МГц — 2,8 / 3,7 дБи; 1710–2700 МГц — 2,4 / 5,8 дБи; 3300–3800 МГц — 2,3 / 6,6 дБи; 4400–4800 МГц — 3,5 / 4,0 дБи |
| Поляризация | по модели; KADAMM AOU-698/4800-6-4P — вертикальная на всех 4 портах (MIMO 4 × 4) |
| Число портов | 1/4 порта |
| КСВН | по модели — см. таблицу; KADAMM AOU-698/4800-6-4P — не более 2,5 (698–960 МГц), в остальных полосах — уточняйте у менеджера |
| Максимальная мощность на порт | 200 Вт (по модели — см. таблицу) |
| Волновое сопротивление | 50 Ом |
| Развязка между портами | KADAMM AOU-698/4800-6-4P — уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | KADAMM AOU-698/4800-6-4P — на трубу Ø30–50 мм (U-образный хомут); остальные исполнения — уточняйте у менеджера |
| Рабочая температура | по модели — см. таблицу |
| Степень защиты (IEC 60529) | KADAMM AOU-698/4800-6-4P — IP67; остальные исполнения — уточняйте у менеджера |
| Обтекатель, ветровая нагрузка | KADAMM AOU-698/4800-6-4P — ABS, до 210 км/ч |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | Температура | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM AOU-0/6000-5 | 0–6000 | 5 | 1 | вертикальная | Г 360°; В 55° | 100 | N (вилка) | Ф32 × 400 | 0,8 | — | ≤2,0 |
| KADAMM AOU-600/6000-3,5 | 600–1700 / 1700–3000 / 3000–6000 | 1,5 / 3 / 3,5 | 1 | вертикальная | 360 / 360 / 360 / 70 / 70 / 70 | 10 | N (вилка) | Ø20×200 | 0,1 | −40…+70 °C | ≤3,5 |
| KADAMM AOU-698/3800-12 | 698–960 / 1710–2700 / 3300–3800 | 10–12 дБи | 1 | вертикальная | 360 / — | 50 | N или SMA или TNC | Ø440×65 | 0,45 | −30…+80 °C | ≤1,8 |
| KADAMM AOU-600/6000-3 | 600–6000 | 3,0 | 1 | вертикальная | уточняйте у менеджера | 50 | SMA (вилка) | Ø16 × 118 | уточняйте у менеджера | — | — |
| KADAMM AOU-698/2700-8 | 698–960 / 1710–2700 | 6 / 8 | 1 | вертикальная | Г 360°; В 25° / 16° | 100 Вт | розетка N | Ø60 × 500 | уточняйте у менеджера | −40…+60 °C | ≤1,7 |
| KADAMM AOU-698/2700-4-2 | 698–960 / 1710–2700 | 2,15 / 4 | 1 | вертикальная | Г 360°; В 80° / 60° | 50 Вт | розетка N | Ø65 × 190 | 1 кг | уточняйте у менеджера | ≤1,7 |

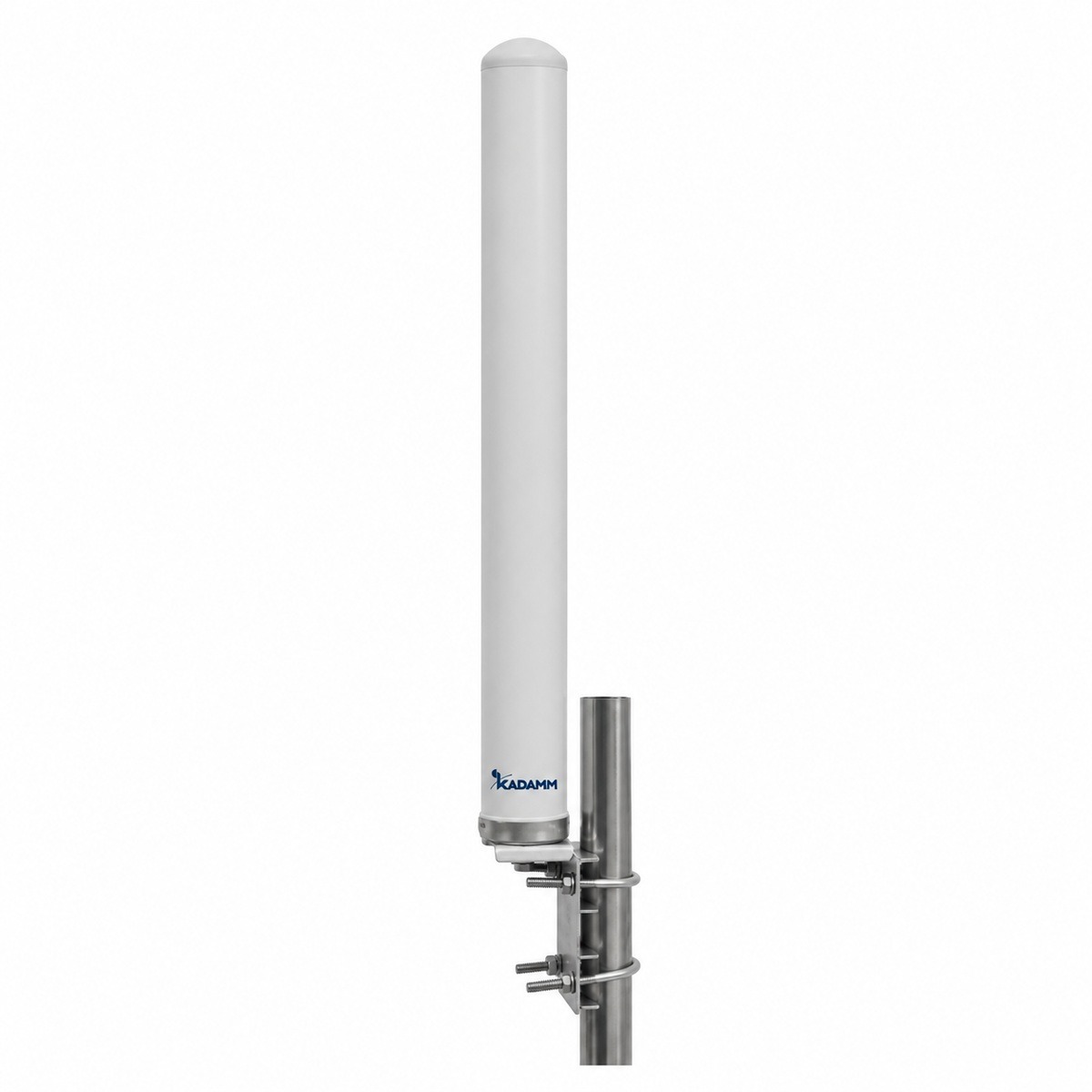

| KADAMM AOU-690/3800-6 | 690–960 / 1710–2700 / 3200–3800 | 3 / 5 / 6 | 1 | вертикальная | Г 360°; В 75° / 50° / 40° | 100 Вт | розетка N | Ø60 × 600 | уточняйте у менеджера | −40…+60 °C | ≤2,2 |

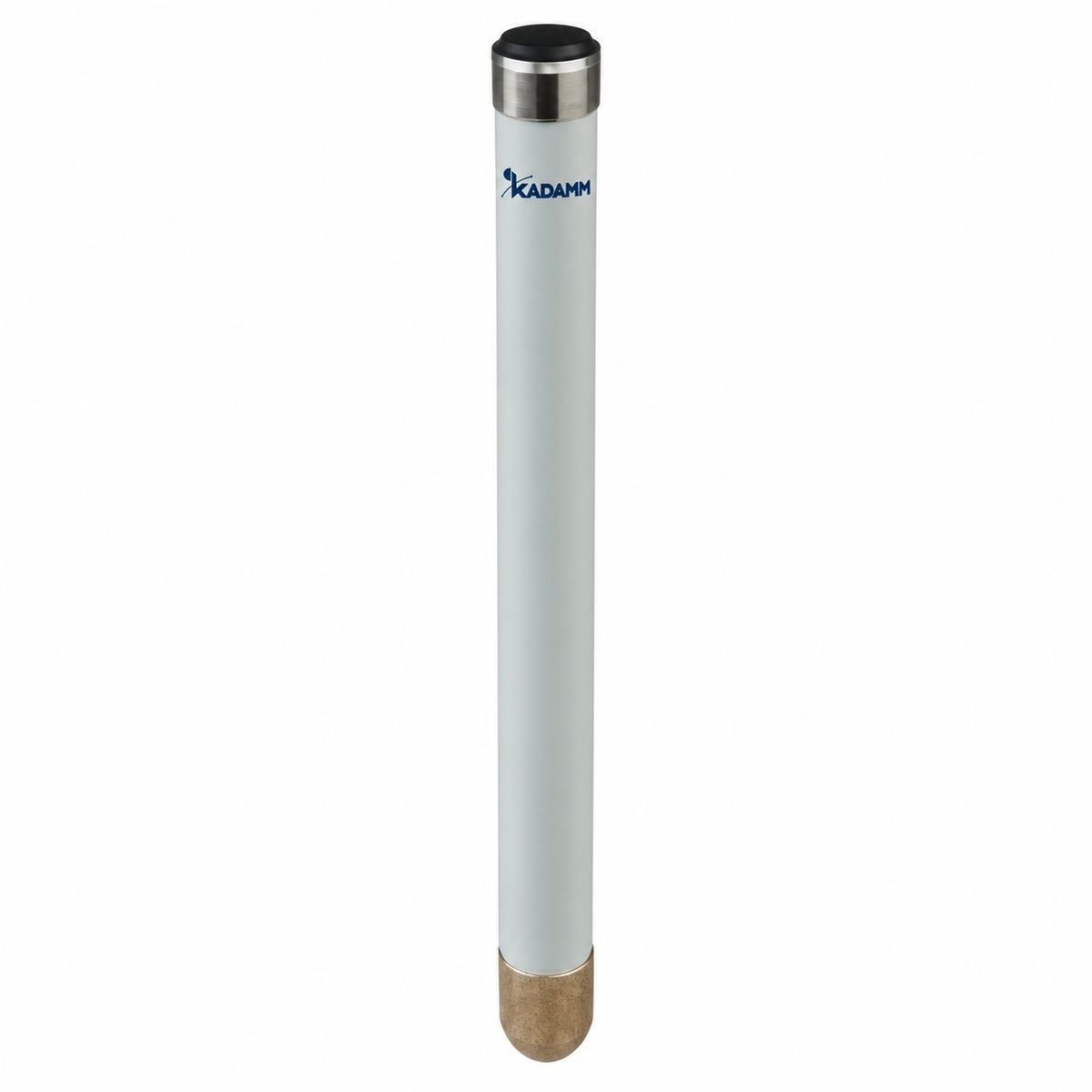

| KADAMM AOU-806/2700-4 | 806–960 / 1710–2700 | 2 / 4 | 1 | вертикальная | Г 360°; В 65° / 40° | 50 Вт | вилка N | Ø20 × 200 | уточняйте у менеджера | −40…+60 °C | ≤2,0 |

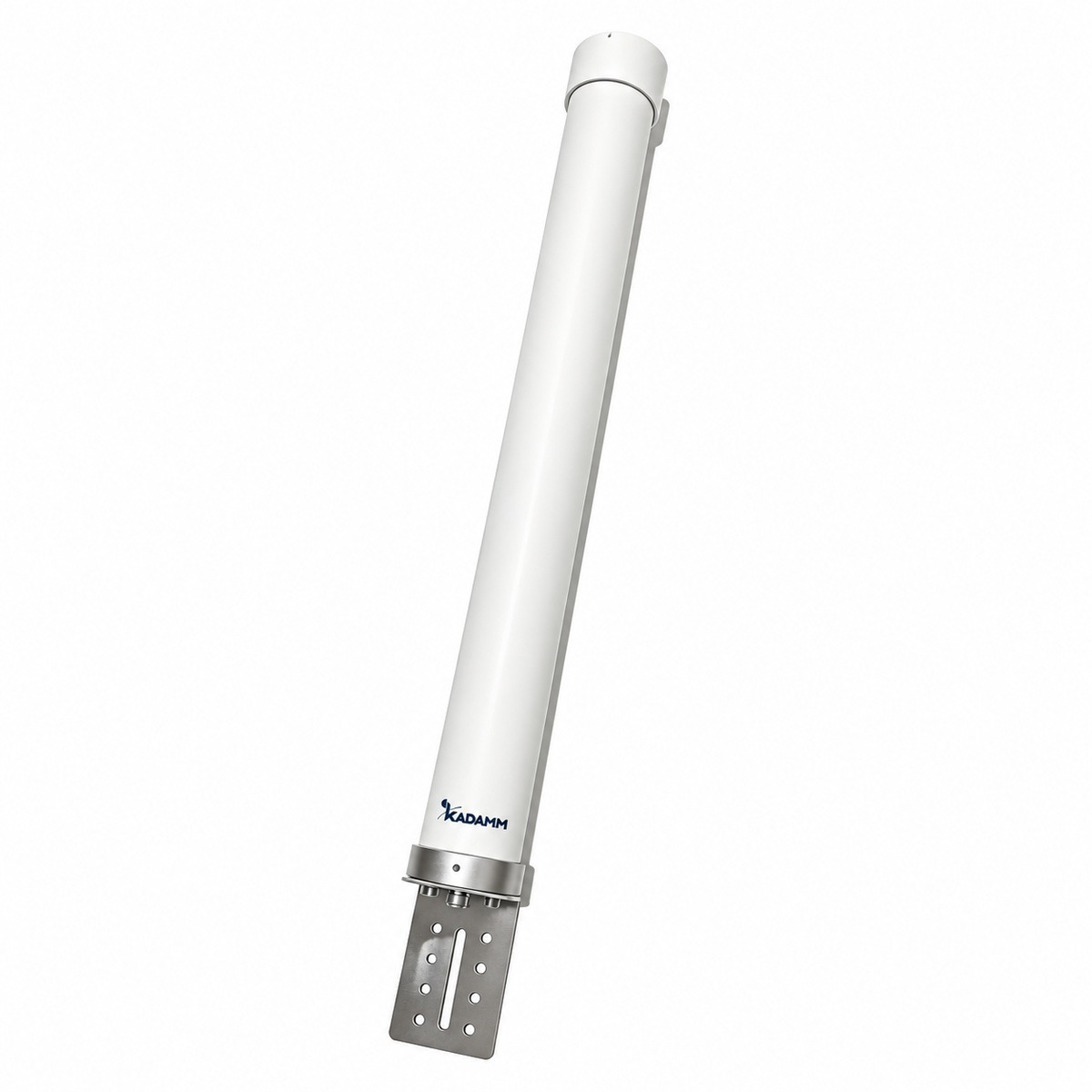

| KADAMM AOU-698/4800-6-4P | 698–4800 (опционально до 6000) | 2,3–6,6 | 4 | вертикальная (все 4 порта) | Г 360°; В — см. диаграммы | 100 Вт | 4 × N (розетка) | Ø90 × 1150 | 1,5 | — | ≤2,5 (698–960 МГц) |
| KADAMM AOU-617/6000-5-2 | 617–930 / 1710–6000 | 3–5 | 1 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | N | Ø24 × 240 | уточняйте у менеджера | уточняйте у менеджера | ≤ 4,0 |

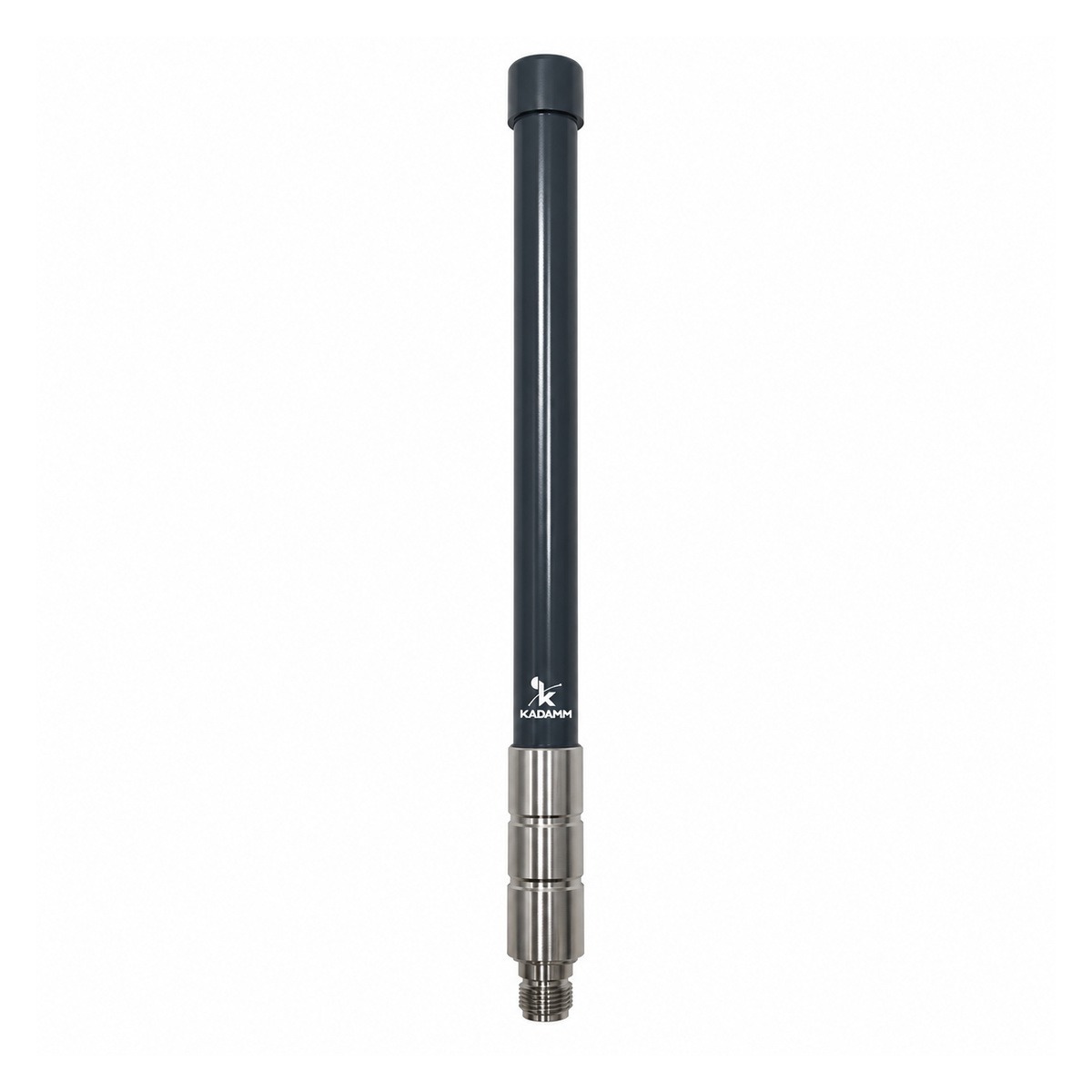

| KADAMM AOU-617/6000-6 | 617–930 / 1710–6000 | 3,5–6 | 1 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | N | Ø20 × 300 | уточняйте у менеджера | уточняйте у менеджера | ≤ 3,0 |
| KADAMM AOU-617/6000-5-3 | 617–960 / 1710–6000 | 3,5 / 5 | 1 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | N | Ø23 × 240 | уточняйте у менеджера | уточняйте у менеджера | ≤ 4,0 |
| KADAMM AOU-0/6000-2 | 0–6000 | 2 | 1 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | N | Ø38 × 400 | уточняйте у менеджера | уточняйте у менеджера | ≤ 2,0 |
| KADAMM AOU-698/2700-8-2 | 698–960 / 1710–2700 | 6 / 8 ± 1 | 1 | вертикальная | Г 360°; В 17 ± 5° | 200 Вт | N (розетка) | Ø76 × 1000 | 3,4 кг | — | ≤2,0 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание AOU-DC/6000.
- IEC 60529 — документ, на который ссылается техническое описание AOU-DC/6000.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AOU-DC/6000 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 1,5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 1,5 = 41,5 дБм, то есть около 14 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 3000 МГц (середина полосы 0–6000 МГц): L = 32,45 + 20·lg 3000 + 20·lg 1 = 102 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 41,5 − 102 = −60,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.
Сети и службы в полосах AOU-DC/6000:
Перед заказом KADAMM AOU-DC/6000 сверьте с проектом:
- Частоты оборудования — внутри 0–6000 МГц
- Мощность на порт — не выше 200 Вт (по модели — см. таблицу)
- Климат площадки — в пределах по модели — см. таблицу
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — по модели — см. таблицу.
- Разъёмы AOU-DC/6000 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление AOU-DC/6000 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ AOU-DC/6000 выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание AOU-DC/6000 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AOU-DC/6000 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AOU-DC/6000 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AOU-DC/6000 | KADAMM 5G4-3 | KADAMM AOU-698/2700 | KADAMM AOU-698/6000-2 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 0–6000 МГц | 617–960 и 1710–3800 МГц | 600–6000 МГц | 698–6000 МГц |
| Усиление | 1,5–12 дБи | 2–3 дБи | 2–7,5 дБи | 2 дБи |
| Луч по горизонтали | — | — | — | 360° |
| Поляризация | по модели | вертикальная | — | Вертикальная |
| Порты | 4 | 1 | 1 | 1 |
| Габариты | — | — | — | Ø186 × 81 мм |
| Масса | по модели — см. таблицу | 0,5 | — | 0,6 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
