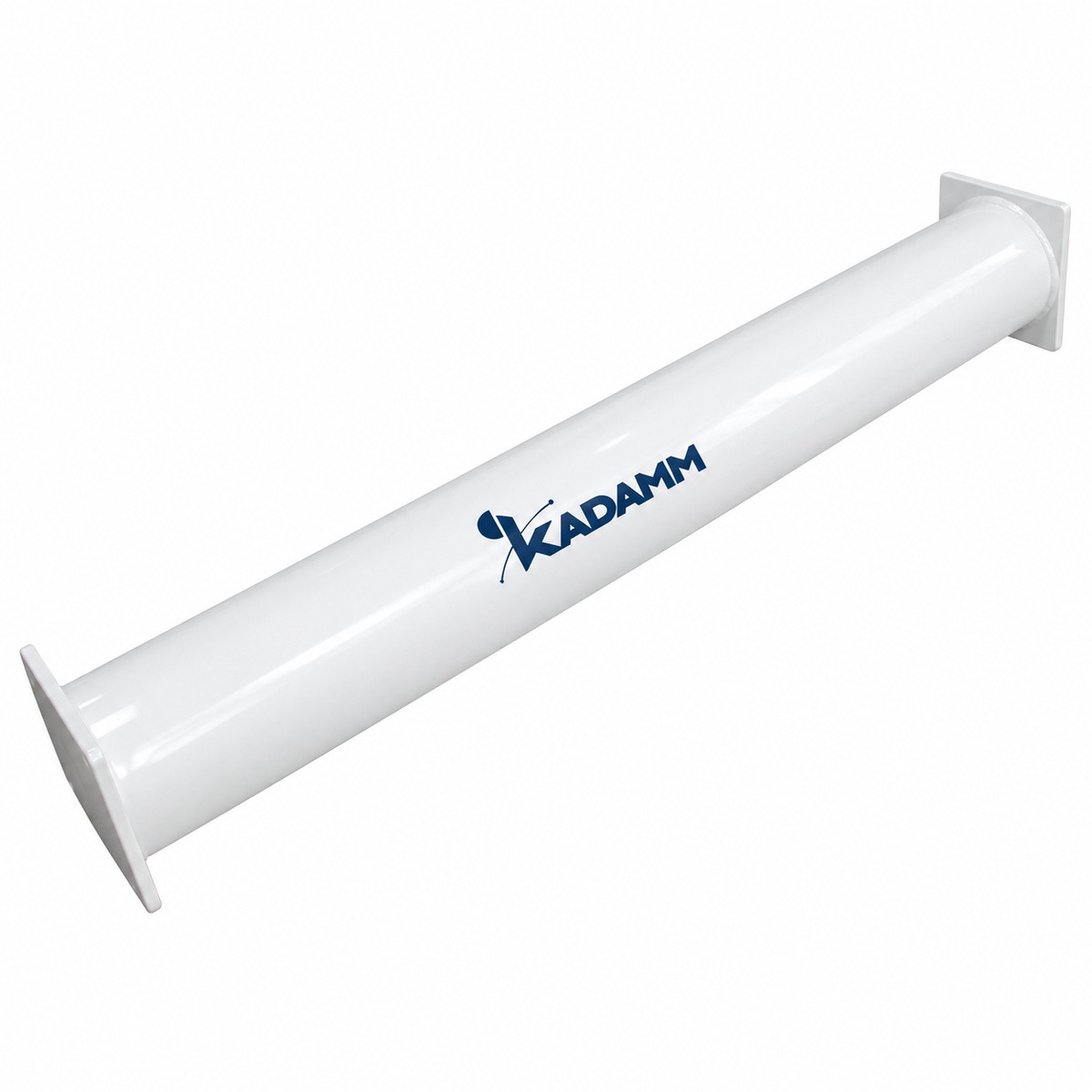

Всенаправленные измерительные антенны KADAMM в серии АВН-Ч-Г: 6 моделей, 2,5 – 2,7 ГГц, соединители N.
О серии
Изделия серии KADAMM АВН-Ч-Г дают круговую диаграмму в горизонтальной плоскости. Состав серии АВН-Ч-Г: 6 моделей, общий диапазон 2,5 – 2,7 ГГц, соединители N.
По моделям KADAMM АВН-Ч-Г: усиление от 10 до 14 дБ; мощность 300 Вт. Исполнения АВН-Ч-Г различаются по параметрам: частоты, коэффициент усиления, мощность, соединители, ширина луча в вертикальной плоскости, диапазон выбора частоты. Общее для всех моделей АВН-Ч-Г: КСВН, не более — 1,5; поляризация — горизонтальная; ширина луча в горизонтальной плоскости — 360°.
Где применяют KADAMM АВН-Ч-Г: контроль электромагнитной обстановки; испытания на ЭМС; радиомониторинг. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения АВН-Ч-Г.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,5 |
| Поляризация | горизонтальная |
| Ширина луча в горизонтальной плоскости | 360° |
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | Мощн., Вт | Соединитель | Ширина луча в вертикальной плоскости | Диапазон выбора частоты, ГГц | Полоса | Габаритные размеры (Ø×H), мм | Размеры отражателя A×B, мм |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АВН-2500/2700-10-Г | 2,5-2,7 | 10 | 300 | N (розетка) | 6° | — | — | 130×1000 | 180×152 |
| KADAMM АВН-2500/2700-12-Г | 2,5-2,7 | 12 | 300 | N (розетка) | 5° | — | — | 130×1300 | 180×152 |
| KADAMM АВН-2500/2700-13-Г | 2,5-2,7 | 13 | 300 | N (розетка) | 4° | — | — | 130×1600 | 180×152 |
| KADAMM АВН-Ч-11,5-Г | — | 11,5 | — | — | 4,5° | 1-40 | 8% | — | — |
| KADAMM АВН-Ч-13-Г | — | 13,0 | — | — | 4,0° | 1-40 | 7% | — | — |
| KADAMM АВН-Ч-14-Г | — | 14,0 | — | — | 3,2° | 1-40 | 5% | — | — |
Вопросы по серии
Общий диапазон серии АВН-Ч-Г — 2,5 – 2,7 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АВН-Ч-Г — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АВН-2500/2700-10-Г», и количество.
Техническое описание серии АВН-Ч-Г и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
