Антенны для БПЛА

У беспилотника две радиолинии с землёй: видеоканал (FPV), по которому идёт картинка с камеры, и канал управления, по которому приходят команды с пульта. Для каждой нужна пара антенн — на борту и на наземной станции.

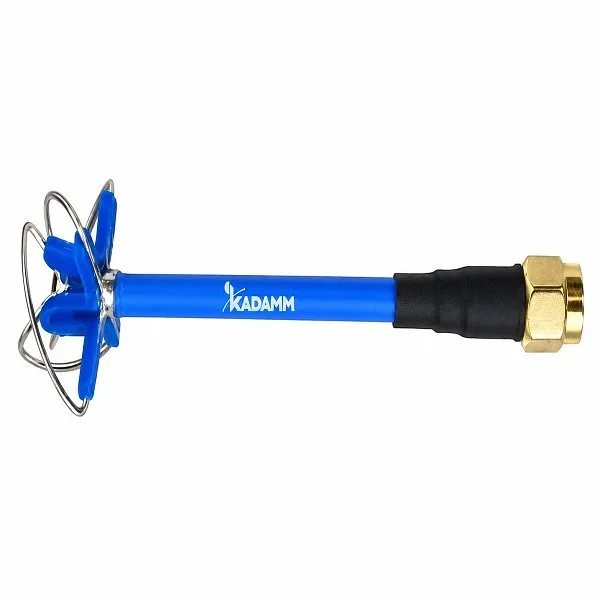

В разделе — антенны KADAMM AUV на полосы 915 МГц, 1100–1300, 2400–2500, 3000–3500 и 5150–5850 МГц: всенаправленные на борт («грибок», «цветок», «лампочка», V-образная, на кабеле) и направленная 6 дБи для наземной станции. Разъёмы — SMA, RP-SMA, IPEX-1 (U.FL) и TNC, допустимая мощность передатчика — до 50 Вт.

Модели раздела

Где применяют

• Видеоканал FPV на 5,8 и 1,2 ГГц — антенна видеопередатчика на борту и приёмника видео на земле.
• Канал управления на 915 МГц и 2,4 ГГц — приёмник команд на борту и пульт.
• Наземные станции управления и ретрансляторы радиолинии — направленная антенна на аппарат.
• Робототехника и наземные беспилотные платформы.

Как выбрать антенну для дрона

• Полоса антенны должна включать каналы видеопередатчика или приёмника — сначала частота, потом остальное.
• На борт — всенаправленная антенна: связь не должна зависеть от разворота и крена аппарата.
• Поляризация на обоих концах линии одинаковая; у антенн AUV она линейная, в паре с круговой линия потеряет около 3 дБ.
• Разъём — под ответную часть модуля: IPEX-1 (U.FL) — прямо на плату, SMA и RP-SMA — на корпус передатчика.
