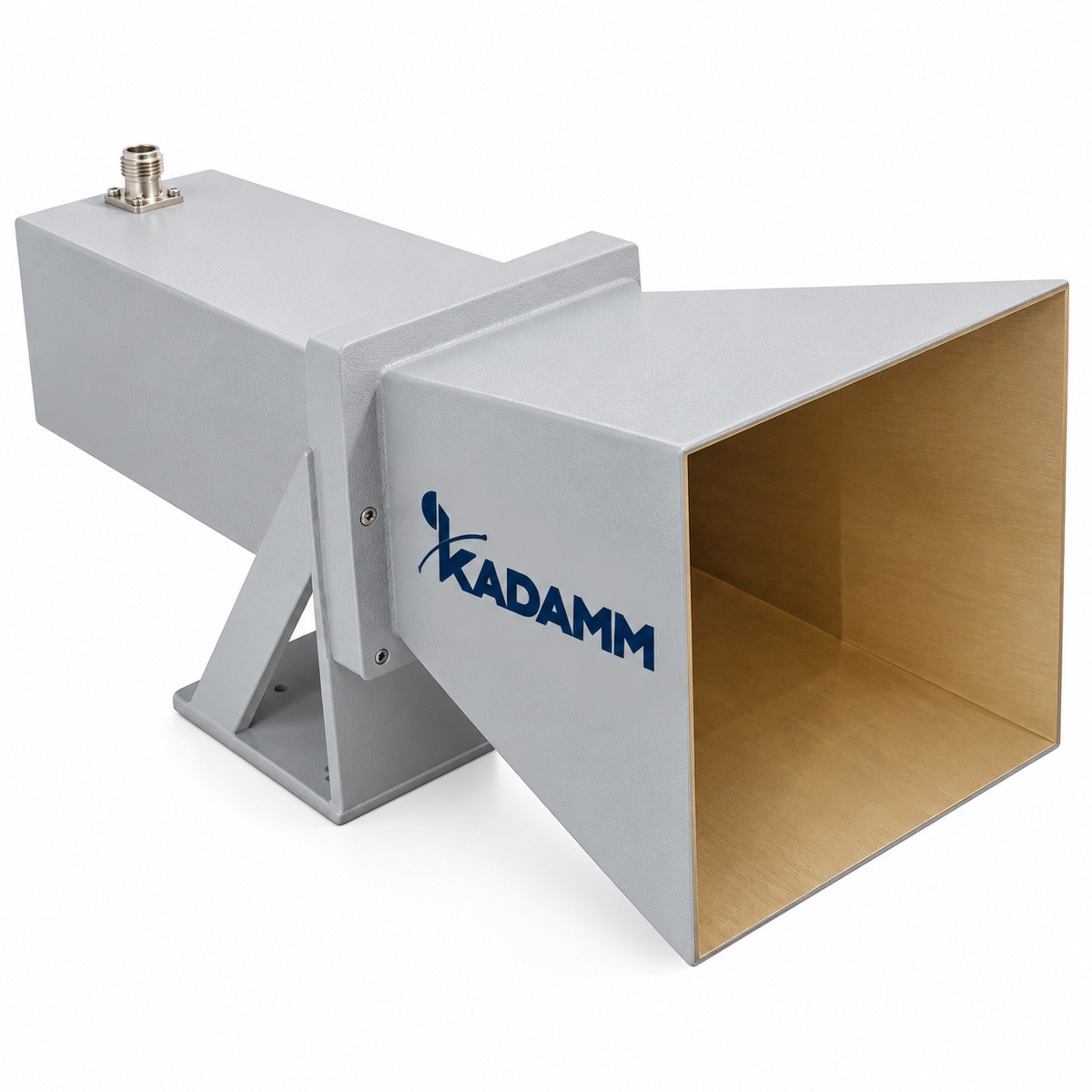

Рупорные антенны двойной круговой поляризации (ступенчатые диафрагмы, пирамидальные) KADAMM АР-2КП-СДП

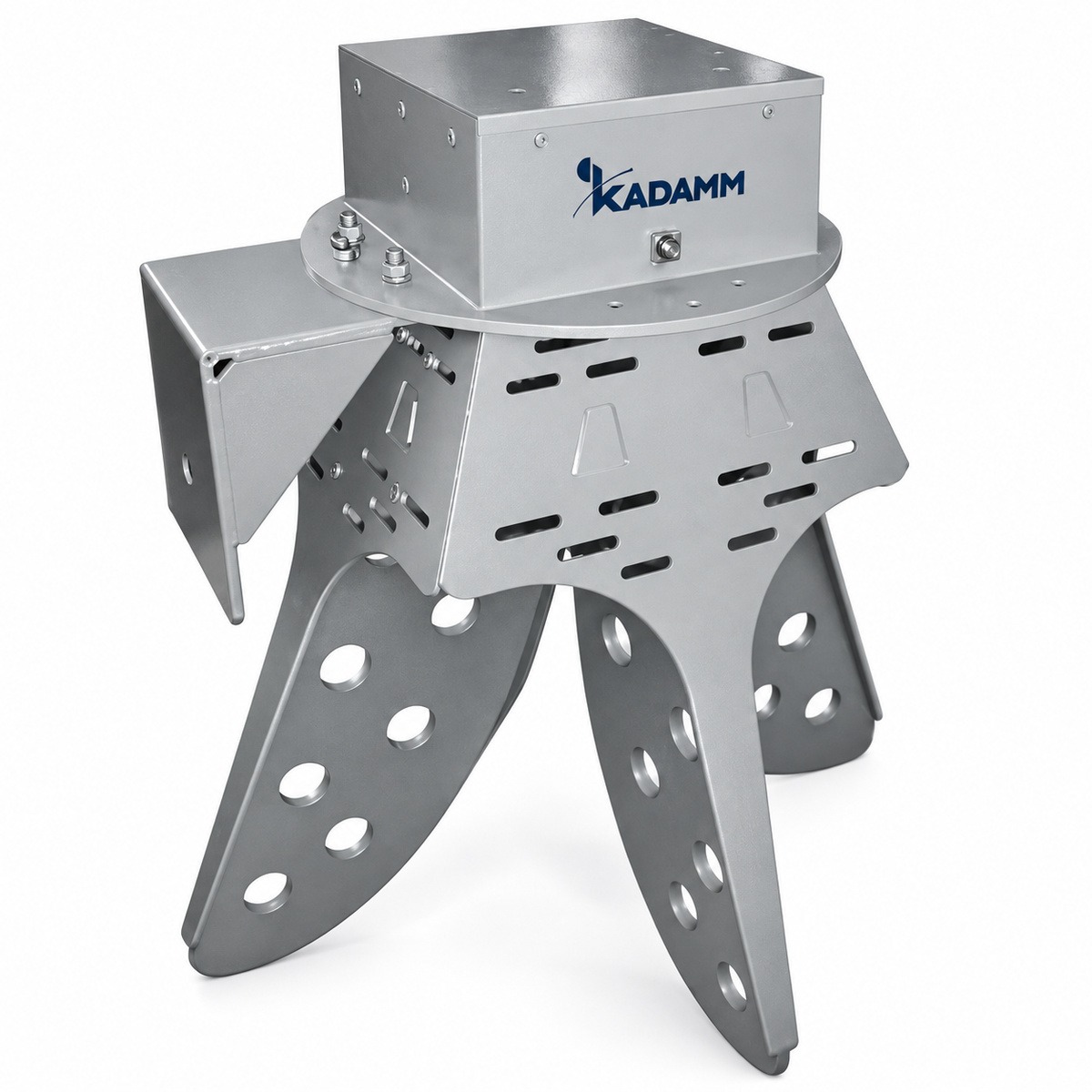

Широкополосные четырёхгребневые антенны двухполяризационные открытого типа KADAMM АРГ-4Г-ОТ

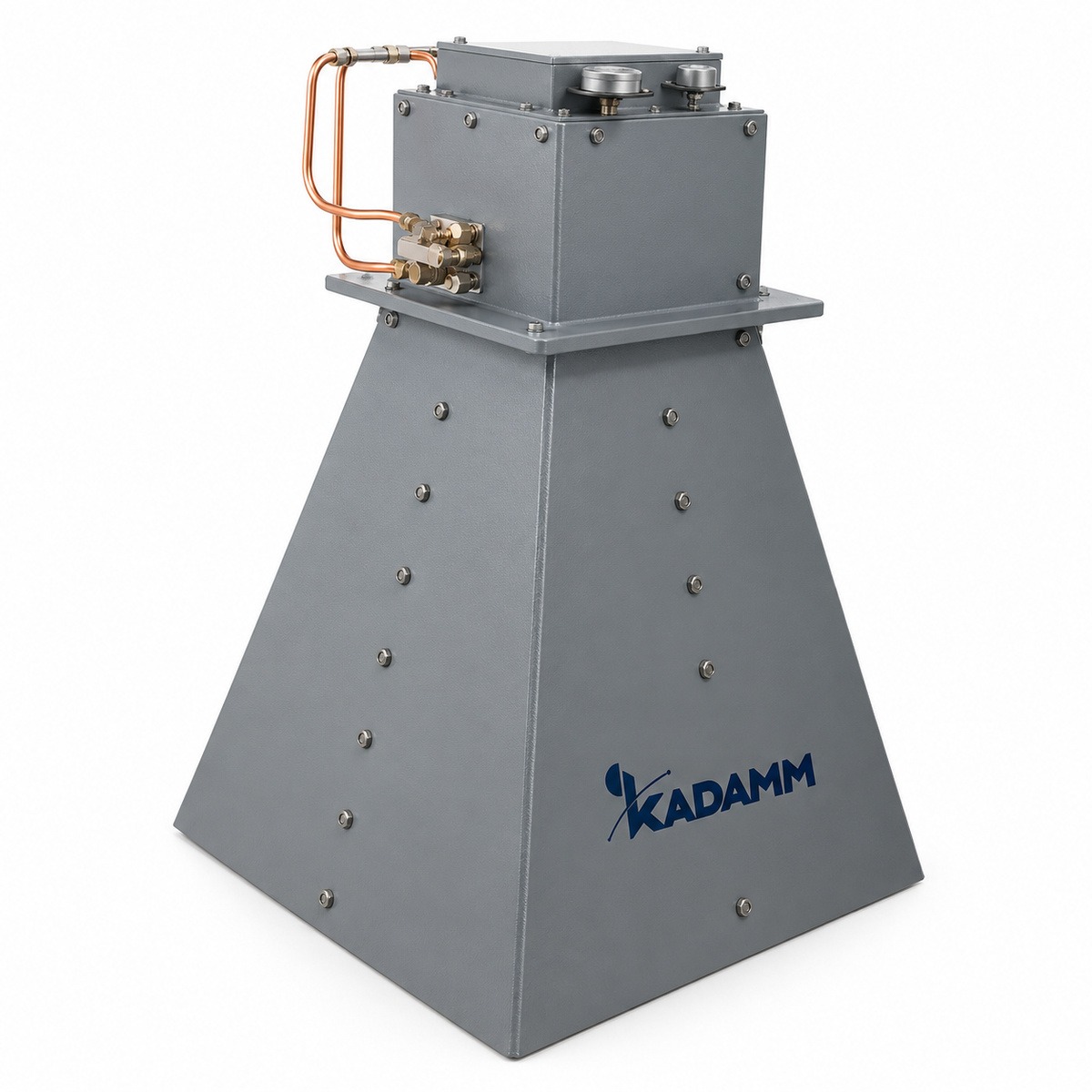

Широкополосные рупорные антенны четырёхгребневые двухполяризационные сверхширокополосные KADAMM АРГ-4Г-2П

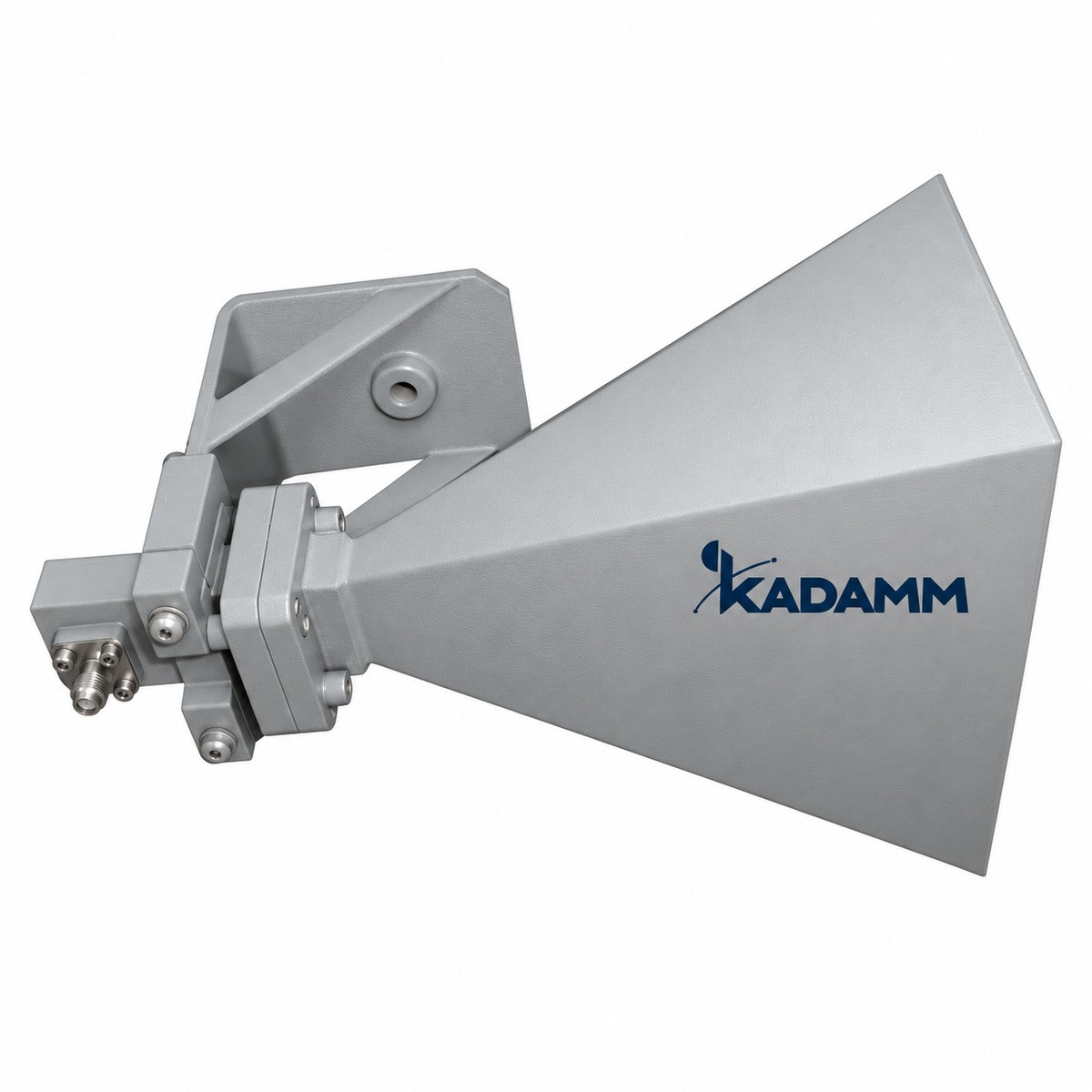

Широкополосные рупорные антенны двухгребневые сверхширокополосные малогабаритные KADAMM АРГ-СШ-МГ
KADAMM · Рупорные антенны
Рупорная антенна — отрезок волновода с плавно расширяющимся раскрывом. Она даёт предсказуемый луч, малый КСВН и известный коэффициент усиления, поэтому рупор служит основной измерительной антенной СВЧ-диапазона.
В разделе — пирамидальные и конические рупоры стандартного усиления, широкополосные двухгребневые рупоры, антенны круговой поляризации, гофрированные и диагональные рупоры с низким уровнем боковых лепестков — с волноводным и коаксиальным входом.
Коротко о разделе: 1 модель KADAMM, 24 серии СВЧ, частоты 0,1–500 ГГц, усиление 16 дБ(и).
Модели раздела
| Модель | Частоты | Усиление | Разъём |
|---|---|---|---|
| KADAMM Sector Horn Antenna | 10,15–40 ГГц | 16–24 дБи | — |
| KADAMM АР-СУ | 960 МГц – 112 ГГц | 21 модель | SMA |
| KADAMM АР-Ш | 200 МГц – 50 ГГц | 39 моделей | SMA |
| KADAMM АР-К | 2,07 – 116 ГГц | 26 моделей | по таблице исполнений |
| KADAMM АР-СУ-В | 750 МГц – 500 ГГц | 102 модели | по таблице исполнений |
| KADAMM АР-СУ-К | 320 МГц – 50,1 ГГц | 65 моделей | N |
| KADAMM АР-СУ-ВКП | 750 МГц – 90 ГГц | 61 модель | N |
| KADAMM АР-СУ-КП | 900 МГц – 110 ГГц | 32 модели | N |
| KADAMM АР-П | 320 МГц – 330 ГГц | 34 модели | N |

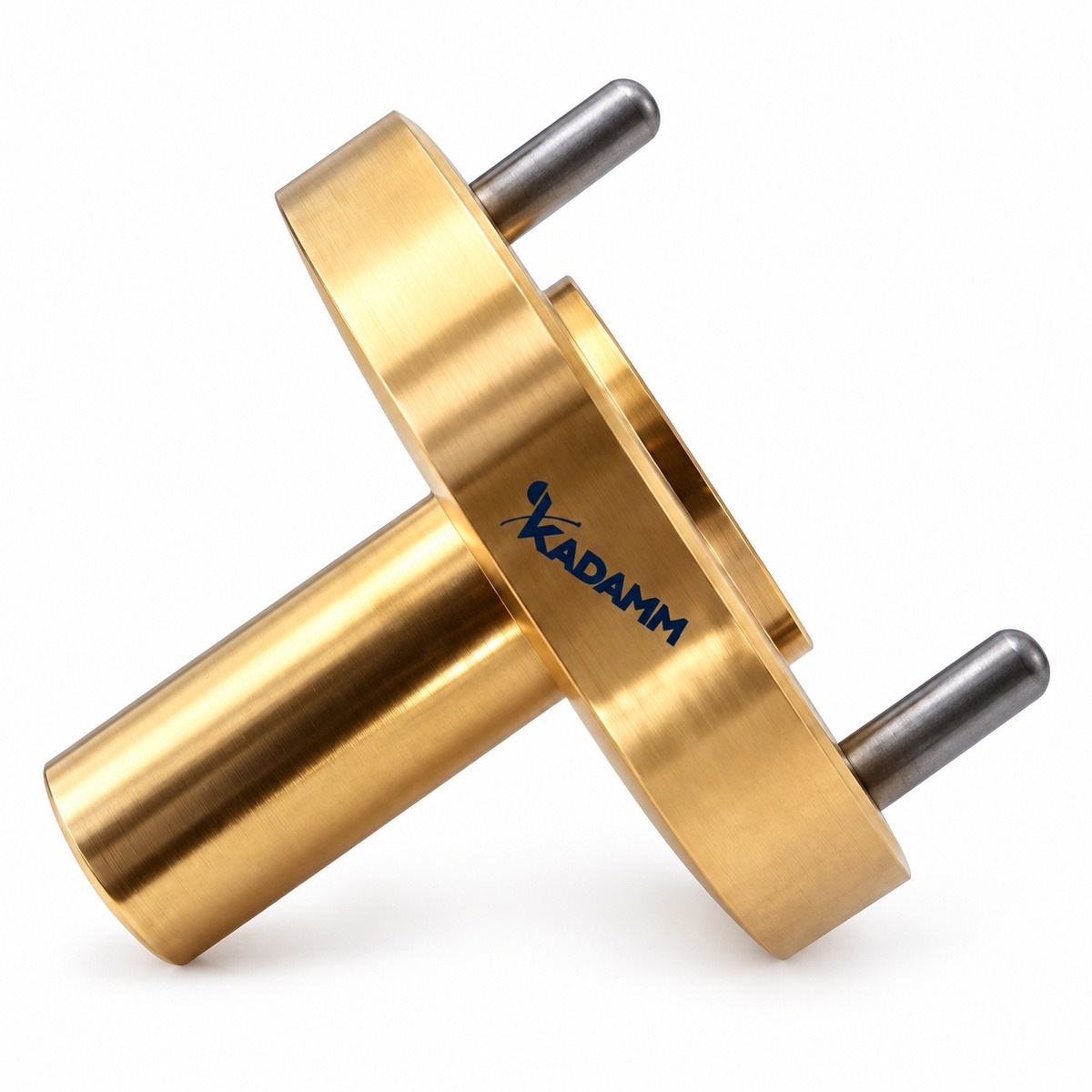

| KADAMM АР-К-2 | 1,76 – 400 ГГц | 29 моделей | SMA |

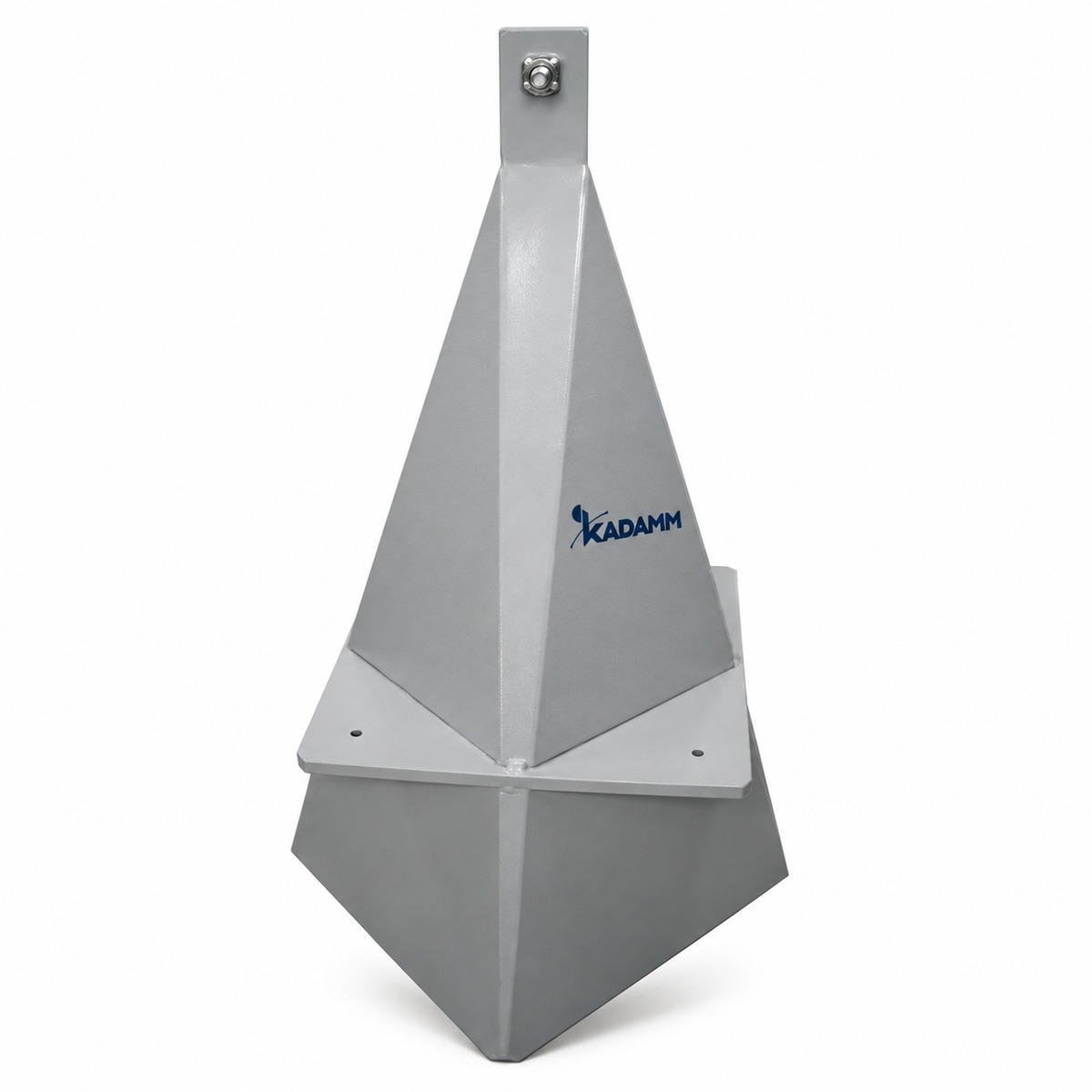

| KADAMM АР-Д | 1,8 – 59 ГГц | 18 моделей | N |

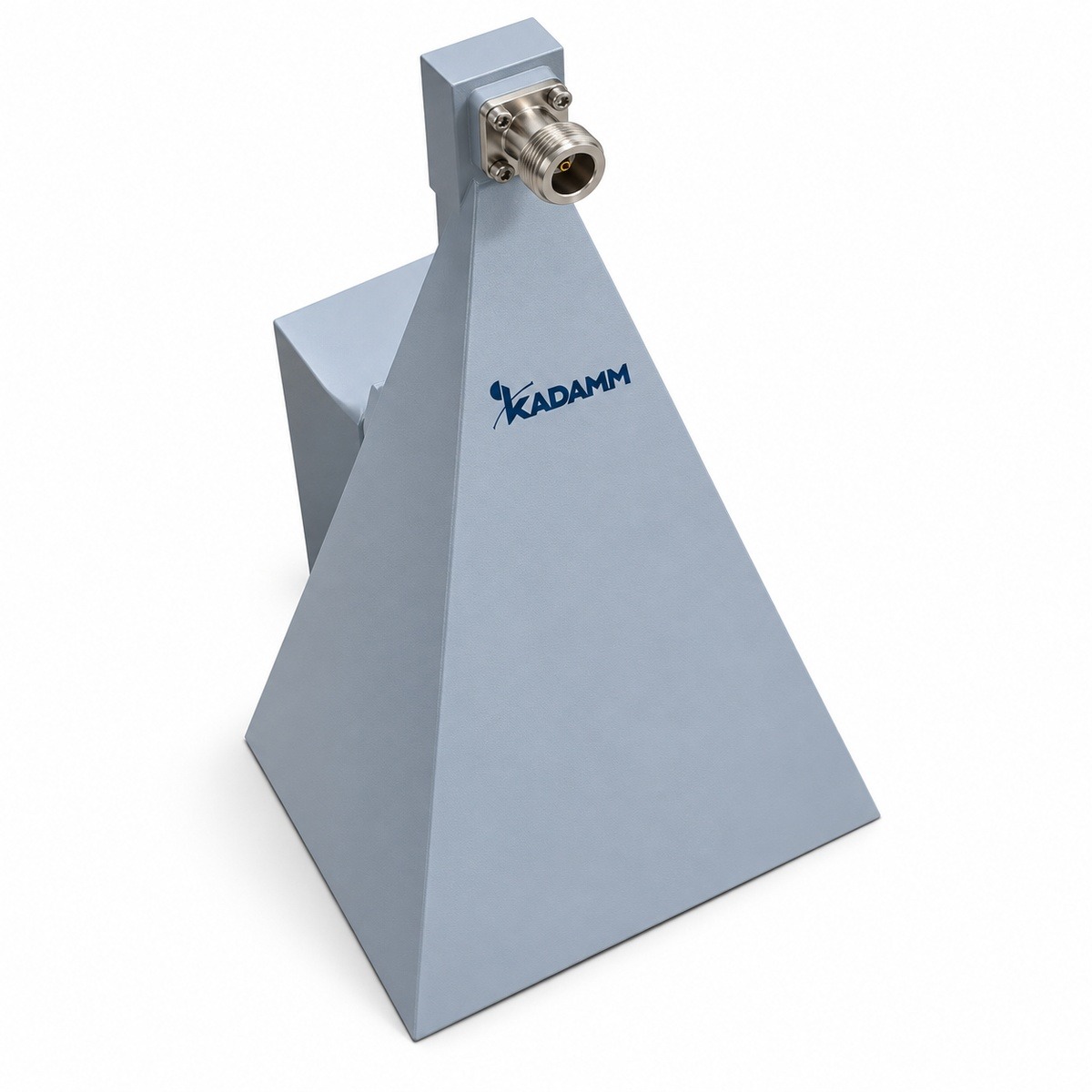

| KADAMM АР-Ш-2 | 1 – 40 ГГц | 5 моделей | N |

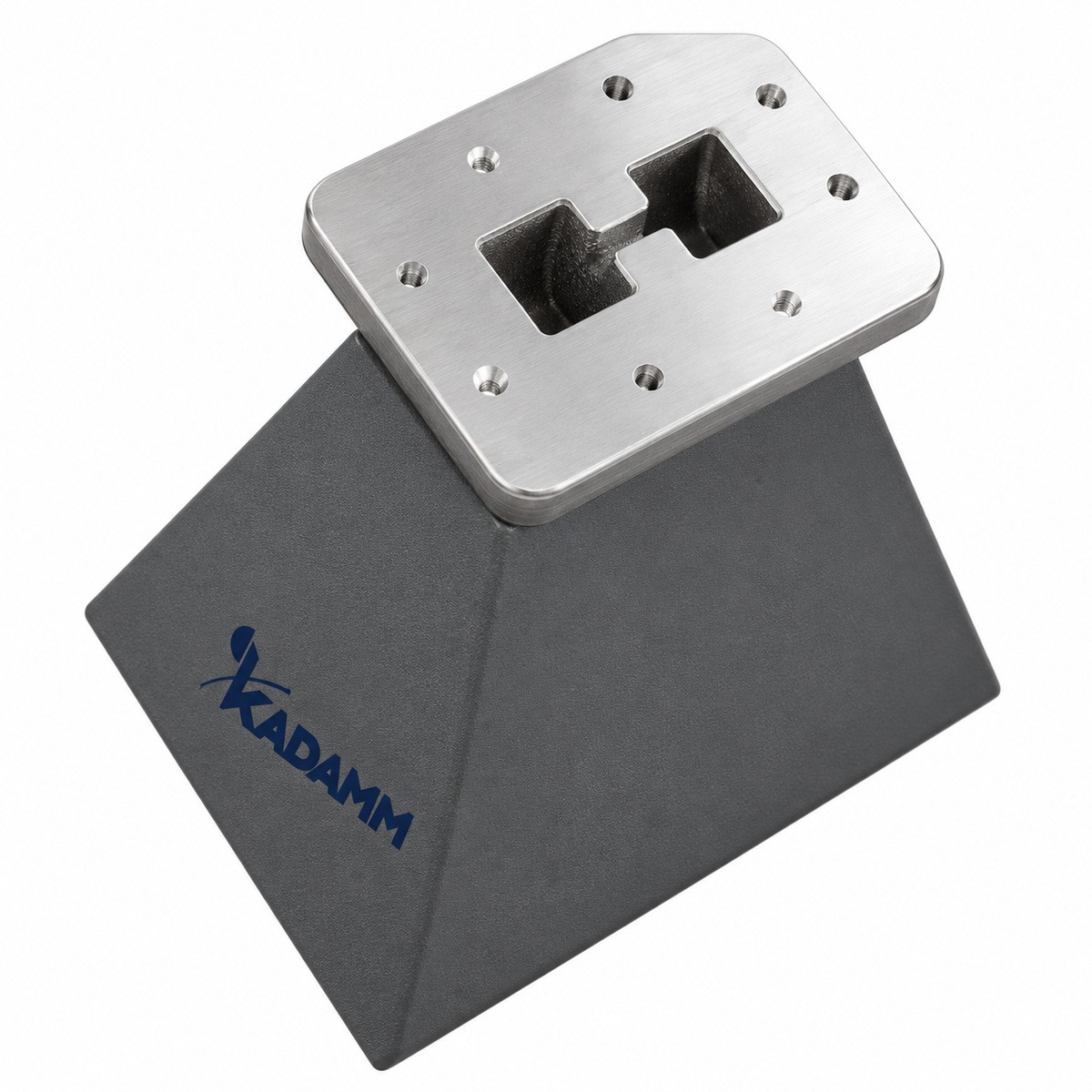

| KADAMM АРГ-О | 840 МГц – 40 ГГц | 13 моделей | N |

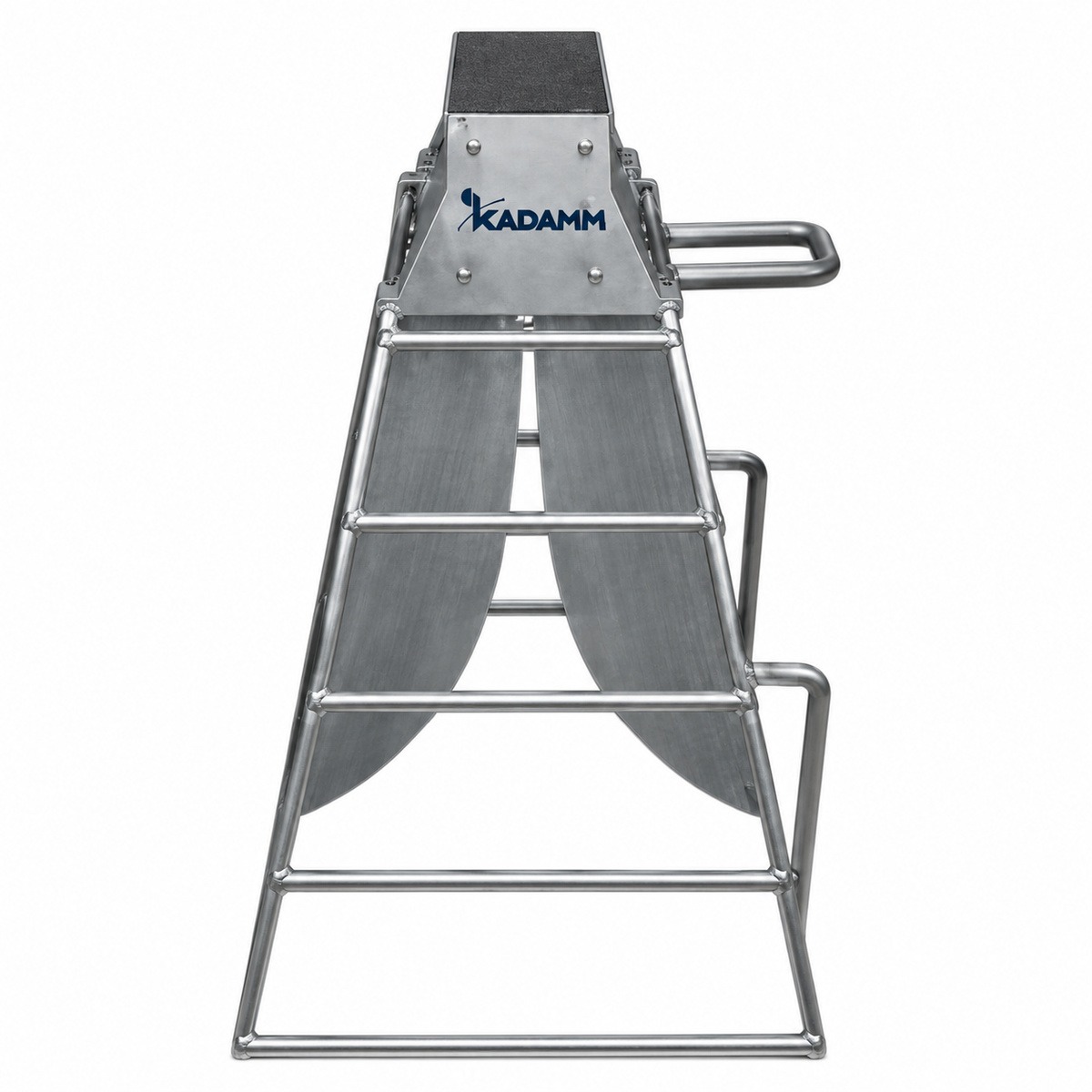

| KADAMM АРГ-СШ | 100 МГц – 67 ГГц | 25 моделей | N |
| KADAMM АРГ-СШ-МГ | 1 – 40 ГГц | 5 моделей | SMA |

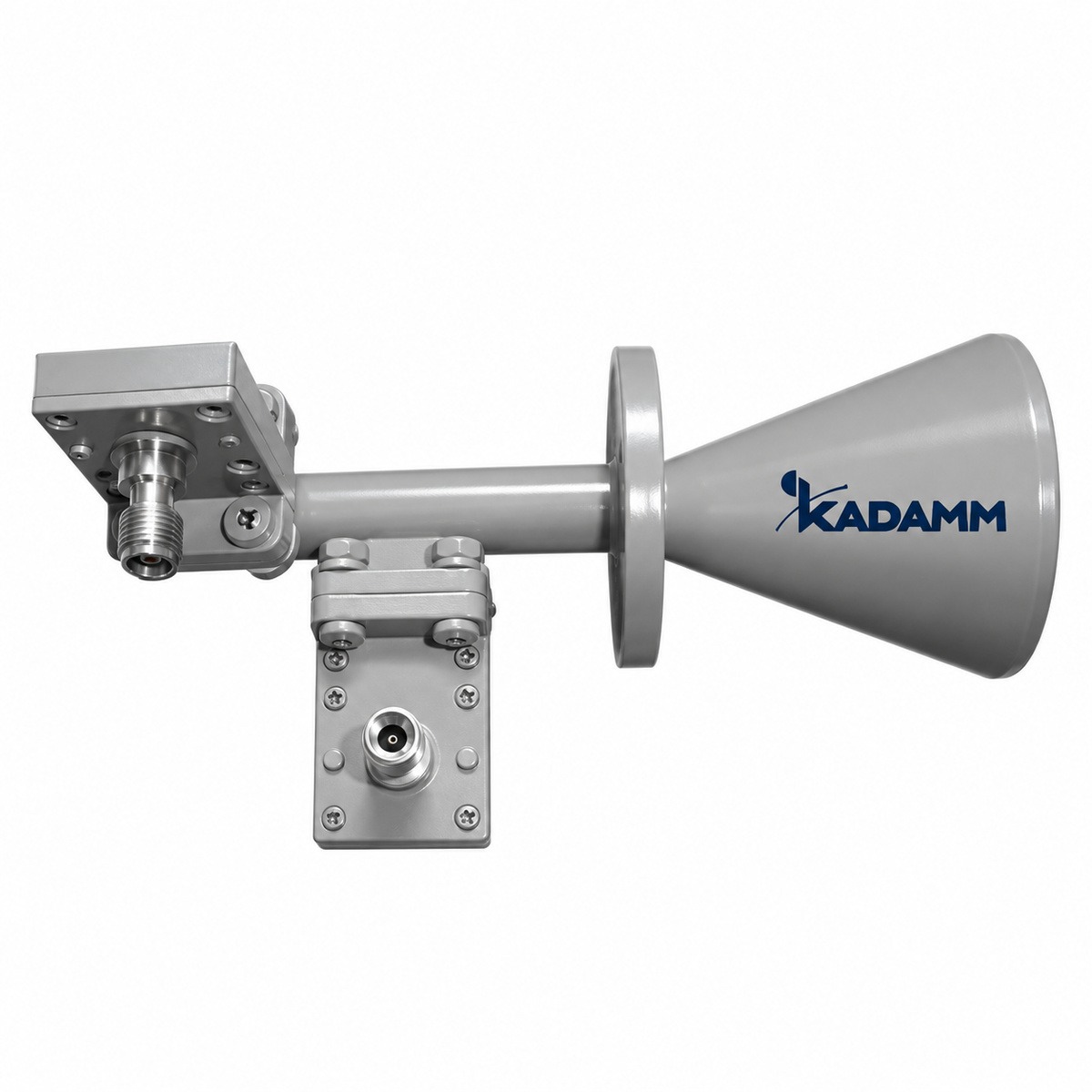

| KADAMM АРГ-2П | 7 – 330 ГГц | 23 модели | N |
| KADAMM АРГ-4Г-2П | 100 МГц – 54 ГГц | 34 модели | SMA |
| KADAMM АРГ-4Г-ОТ | 200 МГц – 18 ГГц | 5 моделей | SMA |

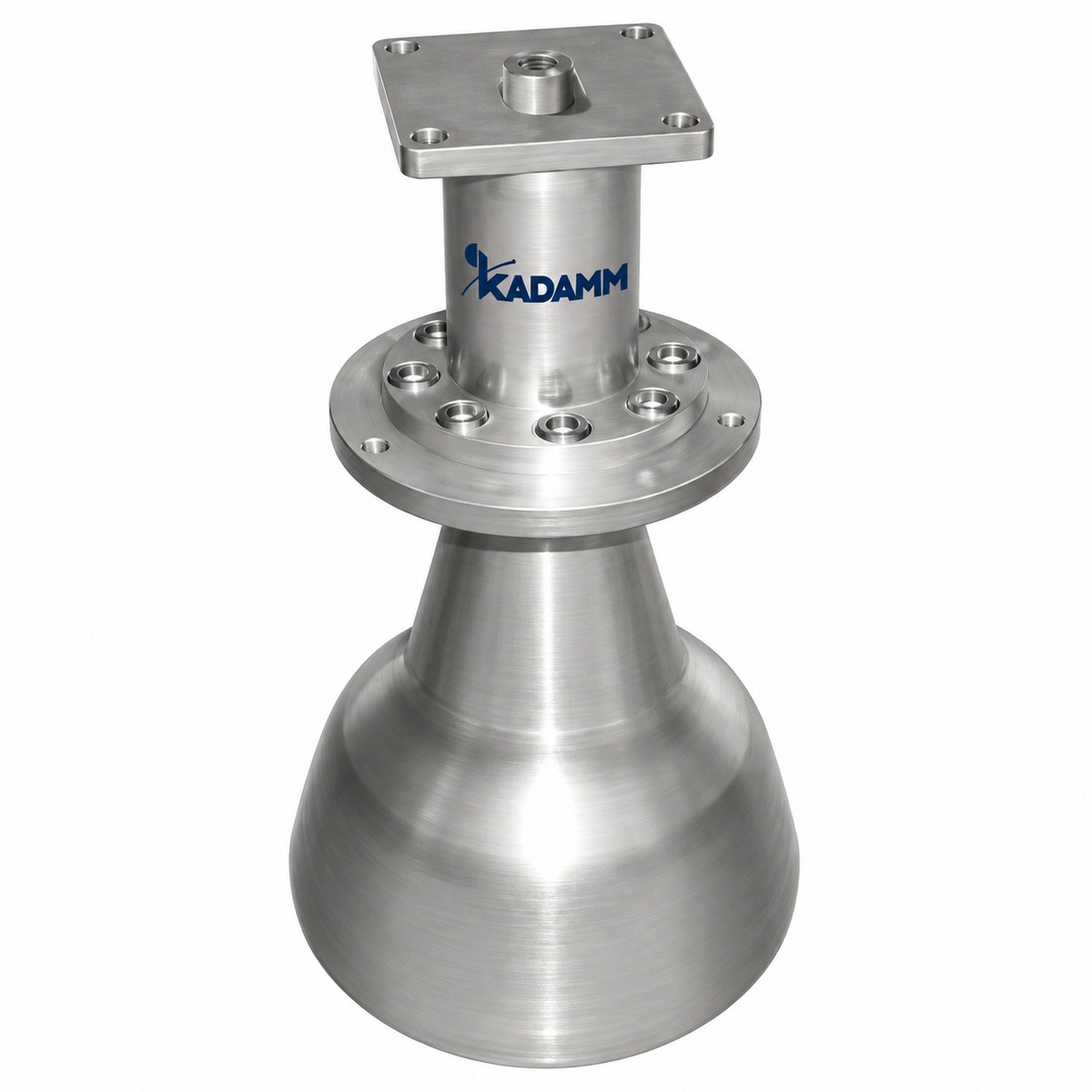

| KADAMM АР-Г | 1,76 – 220 ГГц | 28 моделей | SMA |

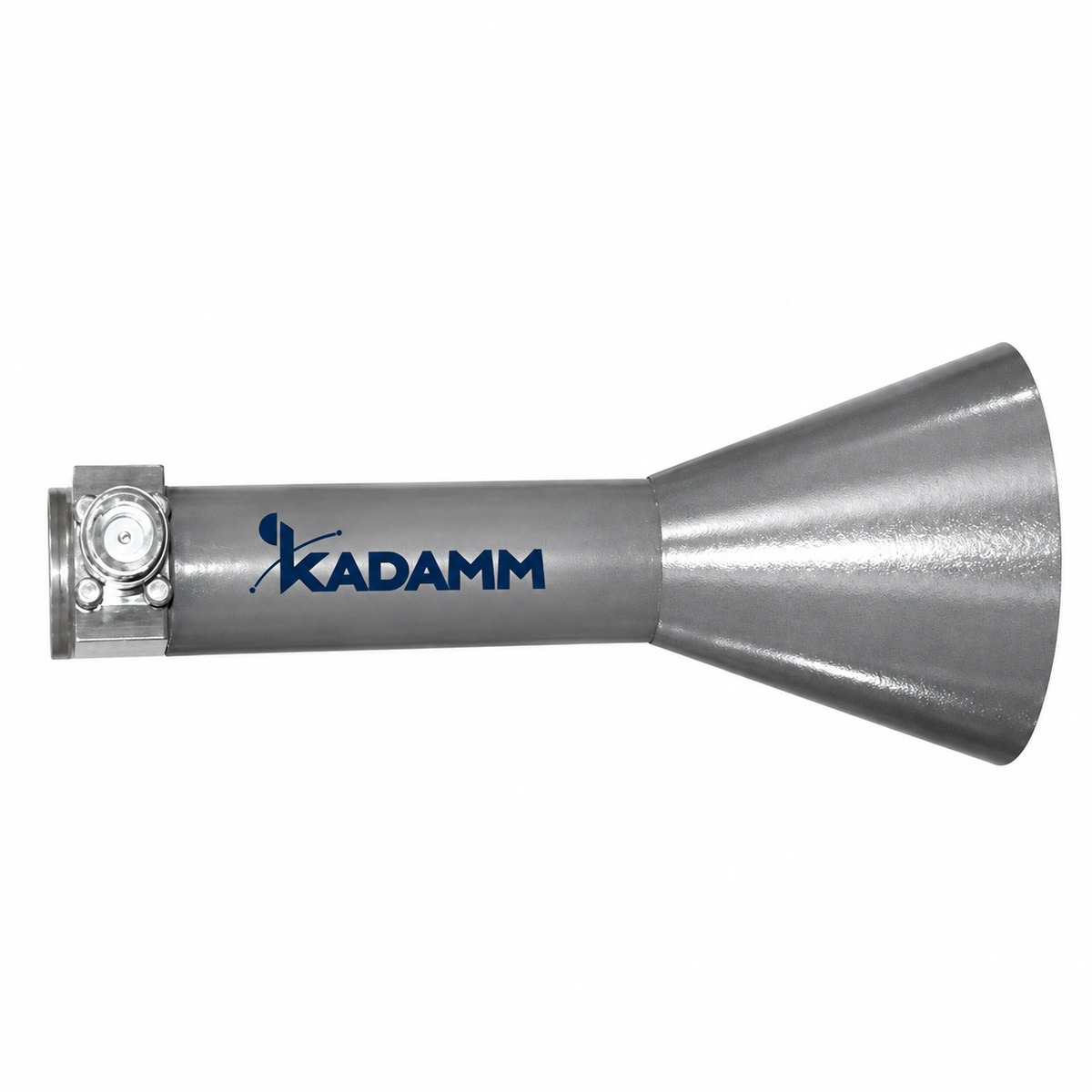

| KADAMM АР-КП | 5 – 110 ГГц | 15 моделей | N |

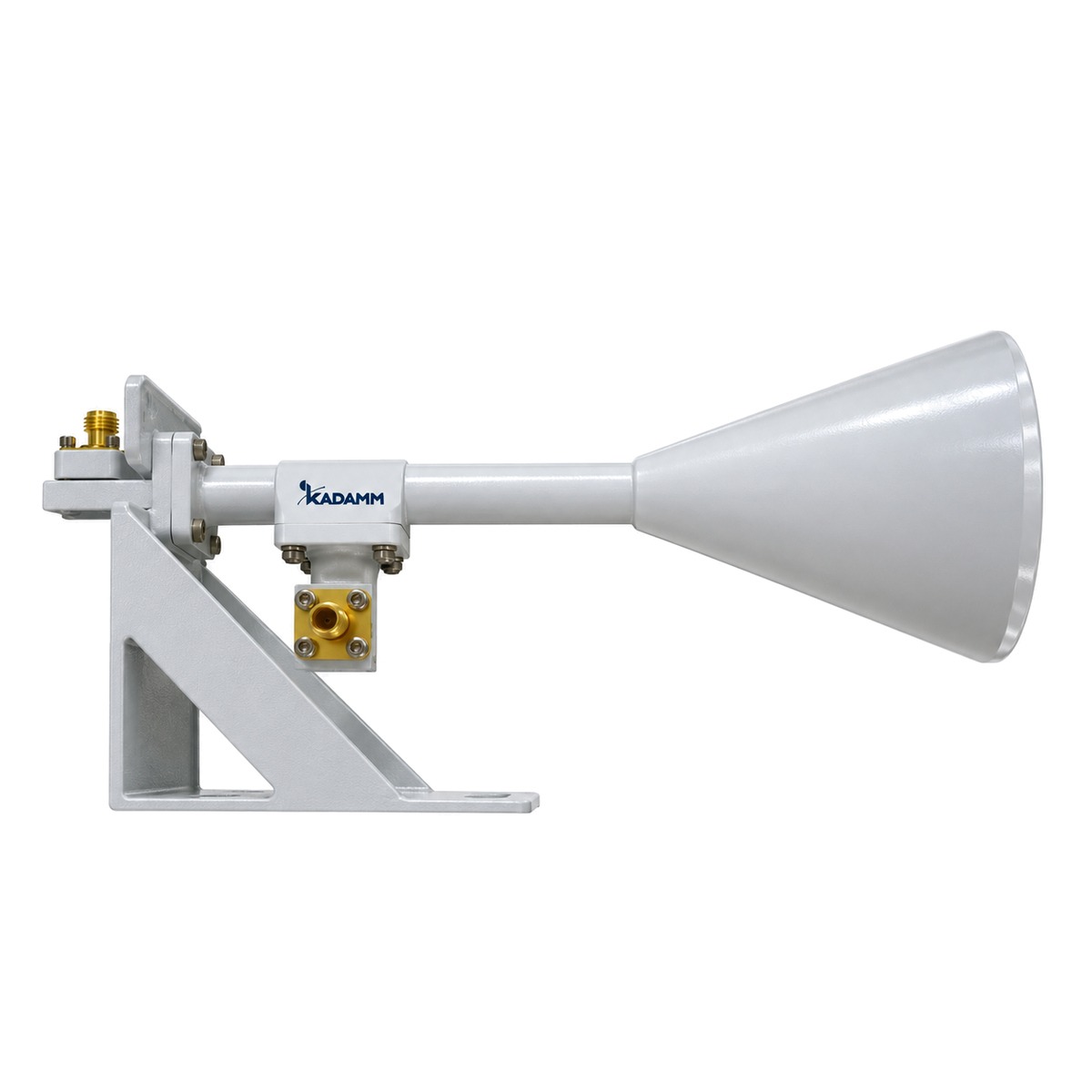

| KADAMM АР-2КП-К | 2 – 110 ГГц | 17 моделей | SMA |
| KADAMM АР-2КП-СДП | 2 – 8 ГГц | 8 моделей | N |

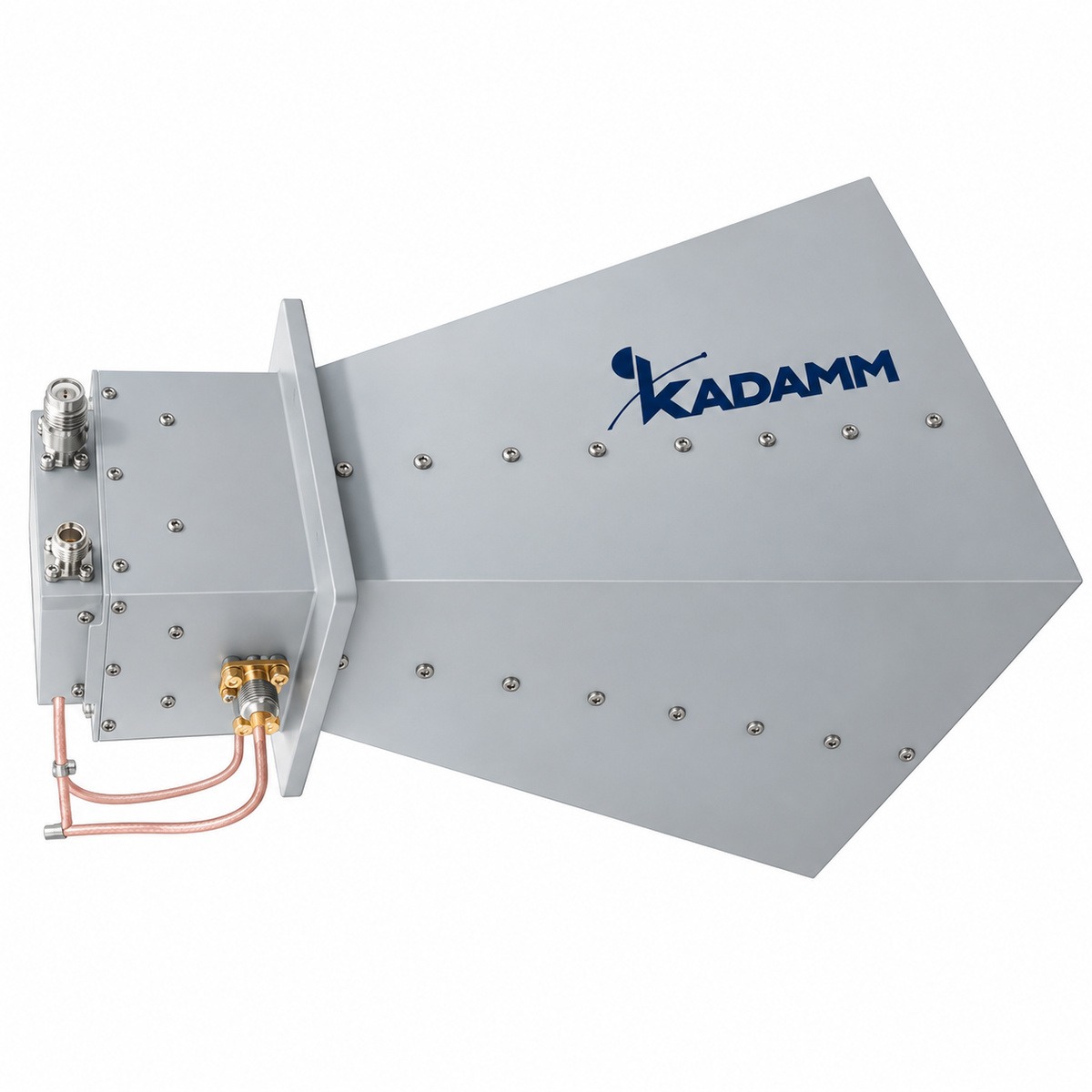

| KADAMM АР-2КП-СДК | 500 МГц – 40 ГГц | 25 моделей | N |

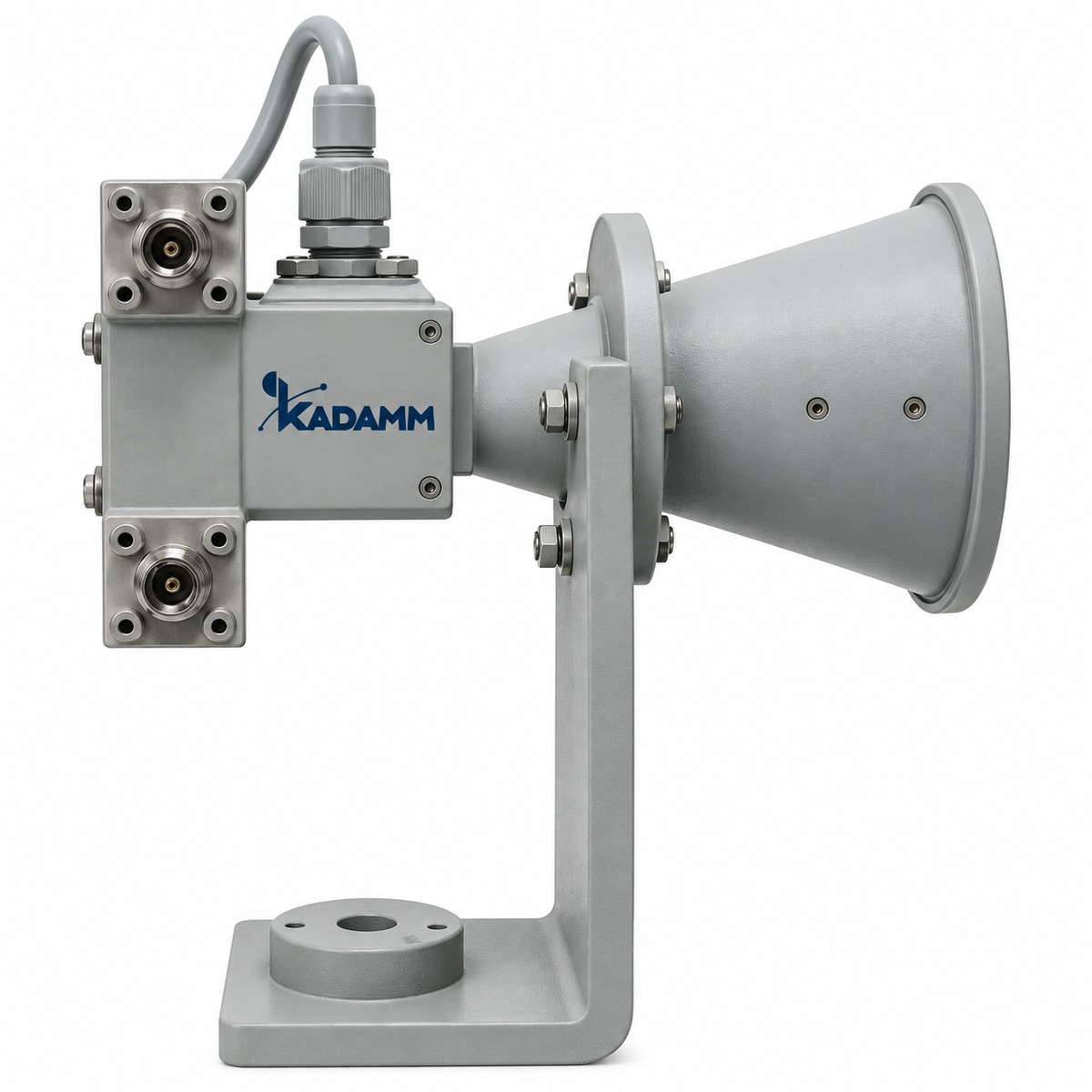

| KADAMM АР-2КП-Ш | 1 – 40 ГГц | 5 моделей | N |

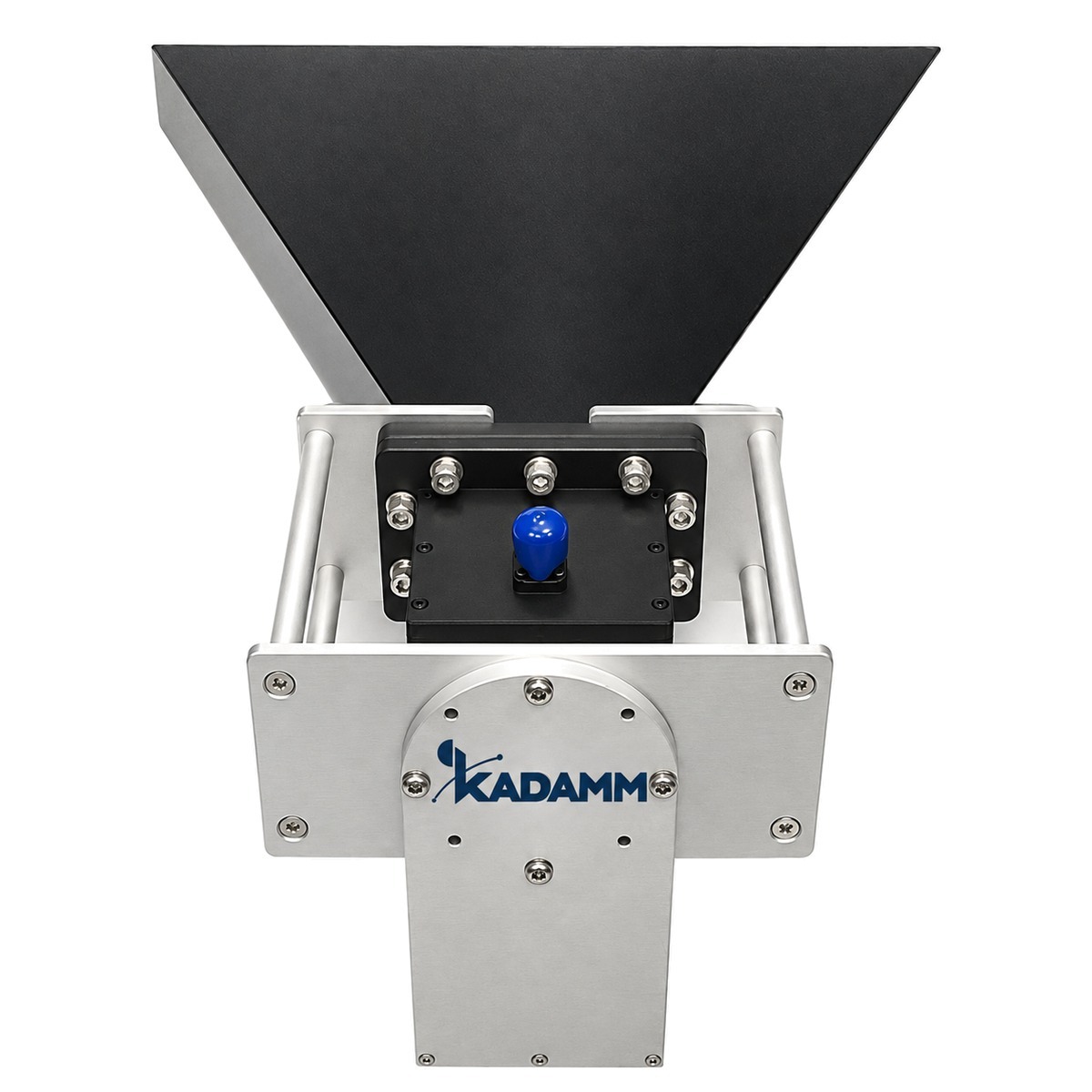

| KADAMM АР-С | 2,6 – 40 ГГц | 3 модели | по таблице исполнений |
Где применяют
- Калибровка и поверка антенн методом замещения: рупор стандартного усиления служит эталоном.
- Испытания на ЭМС и измерения напряжённости поля выше 1 ГГц.
- Облучатели зеркальных антенн и измерительные трассы в безэховых камерах.
Как выбрать рупорную антенну
- Сначала диапазон: у рупора с волноводным входом он задан сечением волновода, у двухгребневого перекрывает несколько октав.
- Коэффициент усиления выбирают по длине трассы и динамическому диапазону приёмника.
- Для измерений с круговой поляризацией берите рупоры с поляризатором или двухполяризационные исполнения.
- Вход — волноводный фланец или коаксиальный соединитель: под тракт стенда.
- Разъём выбирают под кабель и оборудование: в разделе есть исполнения с N, SMA и по таблице исполнений.
Смежные разделы
Производитель KADAMM (КАДАММ): подберём рупор под ваш диапазон и измерительную задачу — info@kadamm.com, 8-499-213-05-16.
