Кабельные вводы и панели ввода фидера

Кабельный ввод проводит фидеры и кабели через стену или крышу аппаратной и закрывает проход от воды, пыли и грызунов.

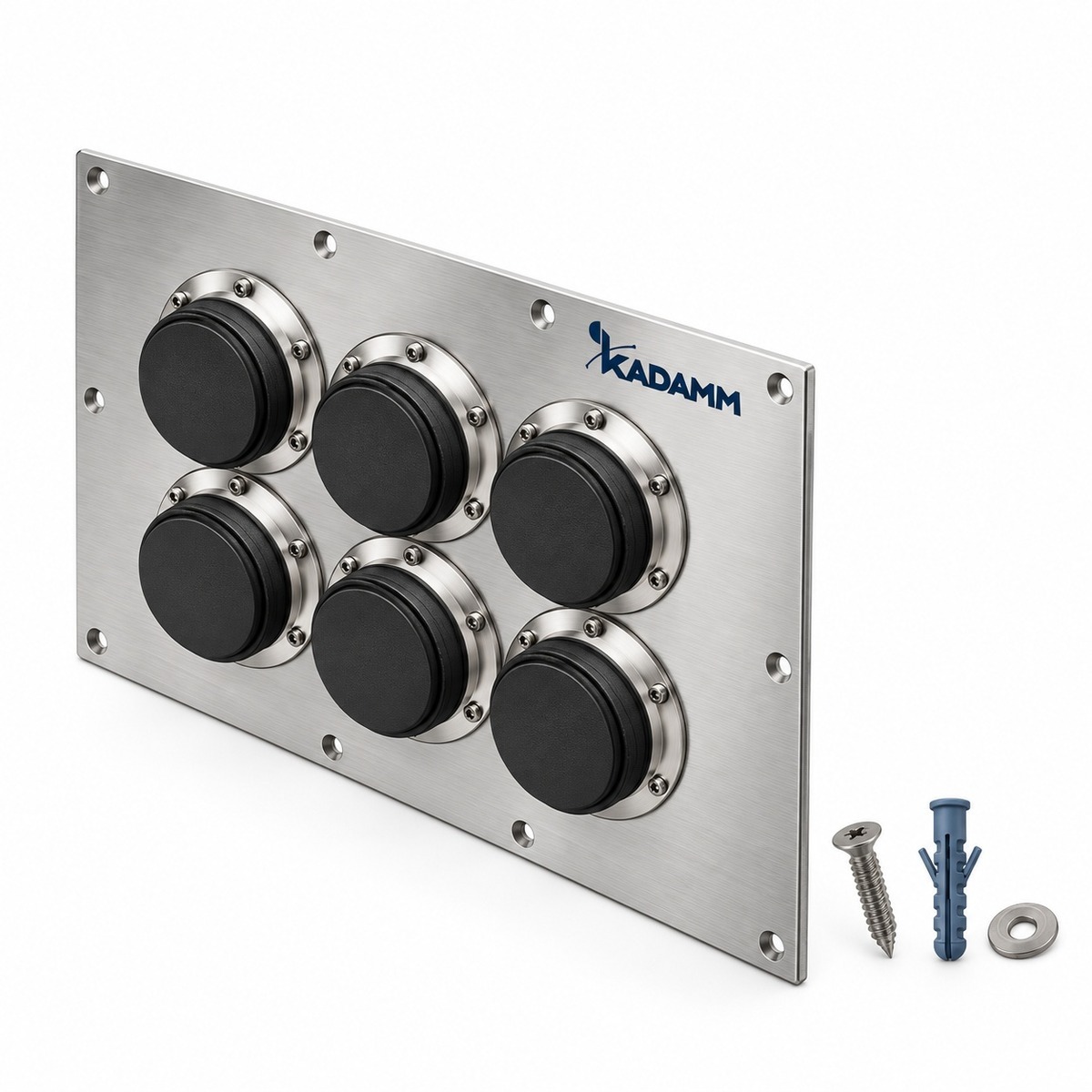

В разделе — вводы фидера с уплотнительными вставками, панели ввода на несколько портов и вводы под кабели разного диаметра.

Ввод ставят ниже точки, где фидер подходит к стене, и делают перед ним петлю для стока воды: вода, стекающая по кабелю, капает с петли, а не идёт в ввод. Рядом с вводом снаружи располагают шину заземления, к которой подключают фидеры перед входом в здание.

Серии раздела

Где применяют

• Ввод фидеров в контейнер или аппаратную базовой станции.
• Проход кабелей через кровлю.
• Ввод кабелей в шкаф наружной установки.
• Замена старого ввода при модернизации площадки.
• Проход кабелей через кровлю павильона или контейнера с антенной на крыше.

Как выбрать кабельный ввод

• Число портов — по числу кабелей с запасом; свободные порты закрывают заглушками.
• Уплотнительная вставка — по диаметру кабеля.
• Ввод выбирают из нержавеющей стали или алюминия — он стоит на улице годами.
• Каждый кабель проходит через свою уплотнительную вставку — так ввод остаётся герметичным при добавлении кабелей.
• Перед вводом снаружи делают петлю для стока воды.
