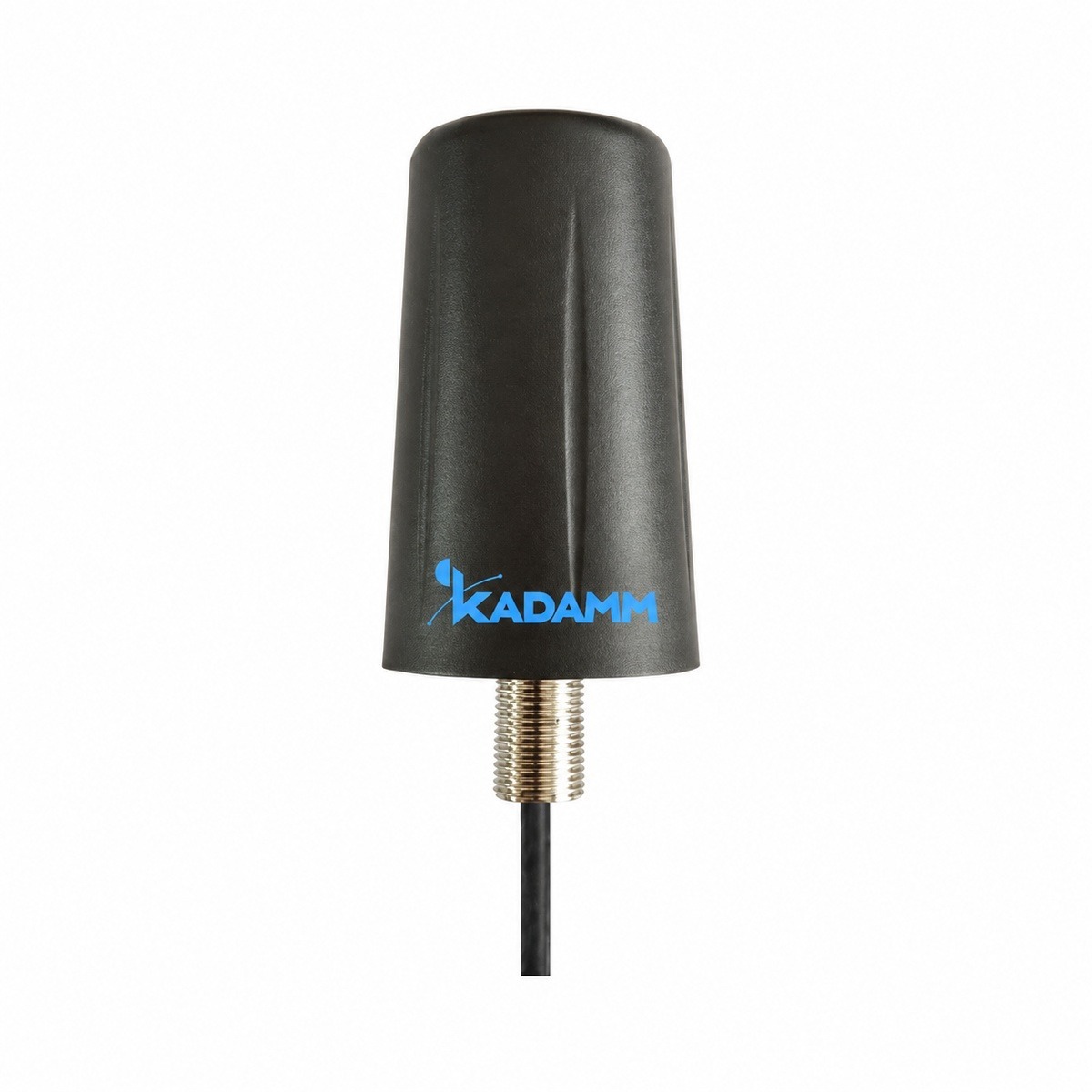

Модель KADAMM AOU-617/7200-3: сверхширокополосная всенаправленная антенна, 617–960 МГц и 1695–2700 МГц и 3300–7200 МГц, усиление 3–7 дБи.
О модели
Полоса 617–960 МГц и 1695–2700 МГц и 3300–7200 МГц у KADAMM AOU-617/7200-3 перекрывает LTE 700, LTE 800, GSM-900 и LTE 900, нелицензируемый диапазон 868 МГц и GSM и LTE 1800 — на этих частотах модель и применяют. Усиление 3–7 дБи у KADAMM AOU-617/7200-3 — широкая диаграмма и ровное покрытие вблизи точки установки. Диаграмма круговая: KADAMM AOU-617/7200-3 одинаково работает во все стороны по горизонтали.
Поляризация — вертикальная. Разъёмы: 1×SMA.
Масса — 0,15 кг, размеры Ø48,5 × 82 мм. Крепление: Ø25–50 мм. Рабочие температуры — −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | 617–960 МГц | 1695–2700 МГц | 3300–7200 МГц |
|---|---|---|---|
| Диапазон частот | 617–960 / 1695–2700 / 3300–7200 МГц | ||
| Коэффициент усиления, дБи | 3 | 5 | 7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75° | 50° | 30° |
| Поляризация | Вертикальная | ||
| КСВН | ≤3,0 (617–960 МГц), ≤2,5 (1695–2700 и 3300–7200 МГц) | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 50 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка SMA |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø48,5 × 82 мм |
| Масса антенны | 0,15 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø25–50 мм |
Вопросы по модели
Рабочий диапазон AOU-617/7200-3 — 617–960 / 1695–2700 / 3300–7200 МГц.
Коэффициент усиления AOU-617/7200-3 — 3–7 дБи. Ширина луча по горизонтали — 360°.
У AOU-617/7200-3 — 1×SMA. Нужен другой тип разъёма — назовите его в запросе на подбор.
Крепление AOU-617/7200-3: Ø25–50 мм. Габариты Ø48,5 × 82 мм, масса 0,15 кг.
Техническое описание AOU-617/7200-3 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
