Коллинеарная всенаправленная антенна для стационарной радиостанции: 950–1050 МГц, усиление 5 дБи.
Что представляет собой антенна

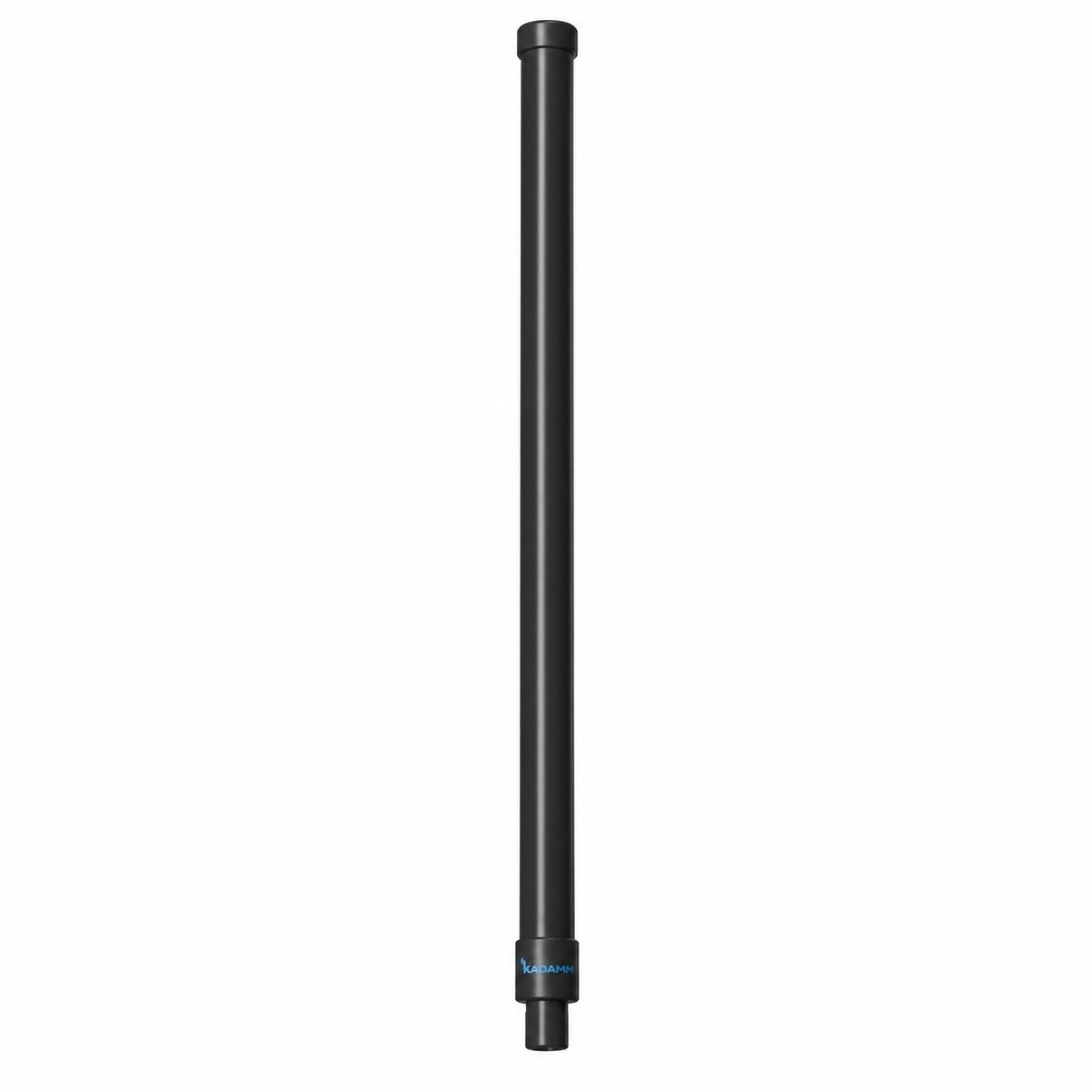

KADAMM AC-95005 — коллинеарная всенаправленная антенна для стационарной радиостанции диапазона 950–1050 МГц. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.
Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 5 дБи набирается сжатием диаграммы по вертикали (вертикальный луч 40°): энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.
Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 5 дБи = 2,9 дБд.
Радом из стеклопластика прочный, не боится ультрафиолета и обледенения и сохраняет форму антенны на ветру.
На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.
Пример расчёта: на 1000 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 1000 + 20·lg 3 ≈ 102 дБ. Антенна с усилением 5 дБи сокращает их на 5 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −61 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2; допустимая мощность 200 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры Ø26 × 600( ± 5) мм; масса 0,26 кг; радом — стеклопластик; предельная скорость ветра 55 м/с; рабочая температура −40…+60 °C.
Разъём — 1×N, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM

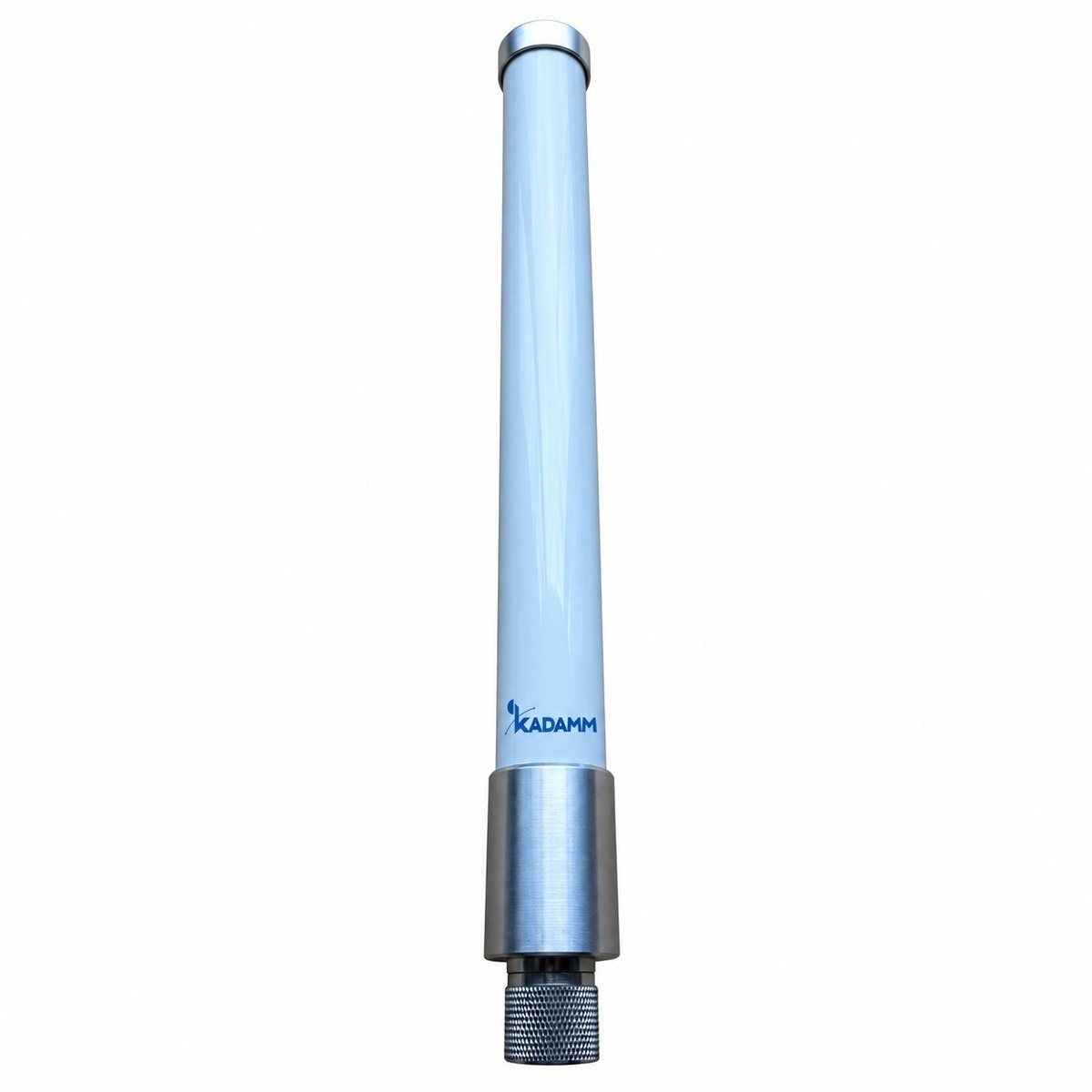

- Полосы 950–1050 МГц, у AC-96005 — 960–1150 МГц
- Габариты Ø26 × 600( ± 5) мм, у AC-96005 — по исполнению (см. таблицу «Исполнения»)
- Легче на 0,07 кг (0,26 кг и 0,325–0,35 кг)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 950–1050 МГц, у AC-97008 — 970–1080 МГц
- Усиление 5 дБи, у AC-97008 — 8 дБи (меньше на 3 дБ)
- Легче на 2,74 кг (0,26 кг и 3 кг)
KADAMM AC-97008 берут, когда нужен запас по дальности; KADAMM AC-95005 легче и проще в монтаже.

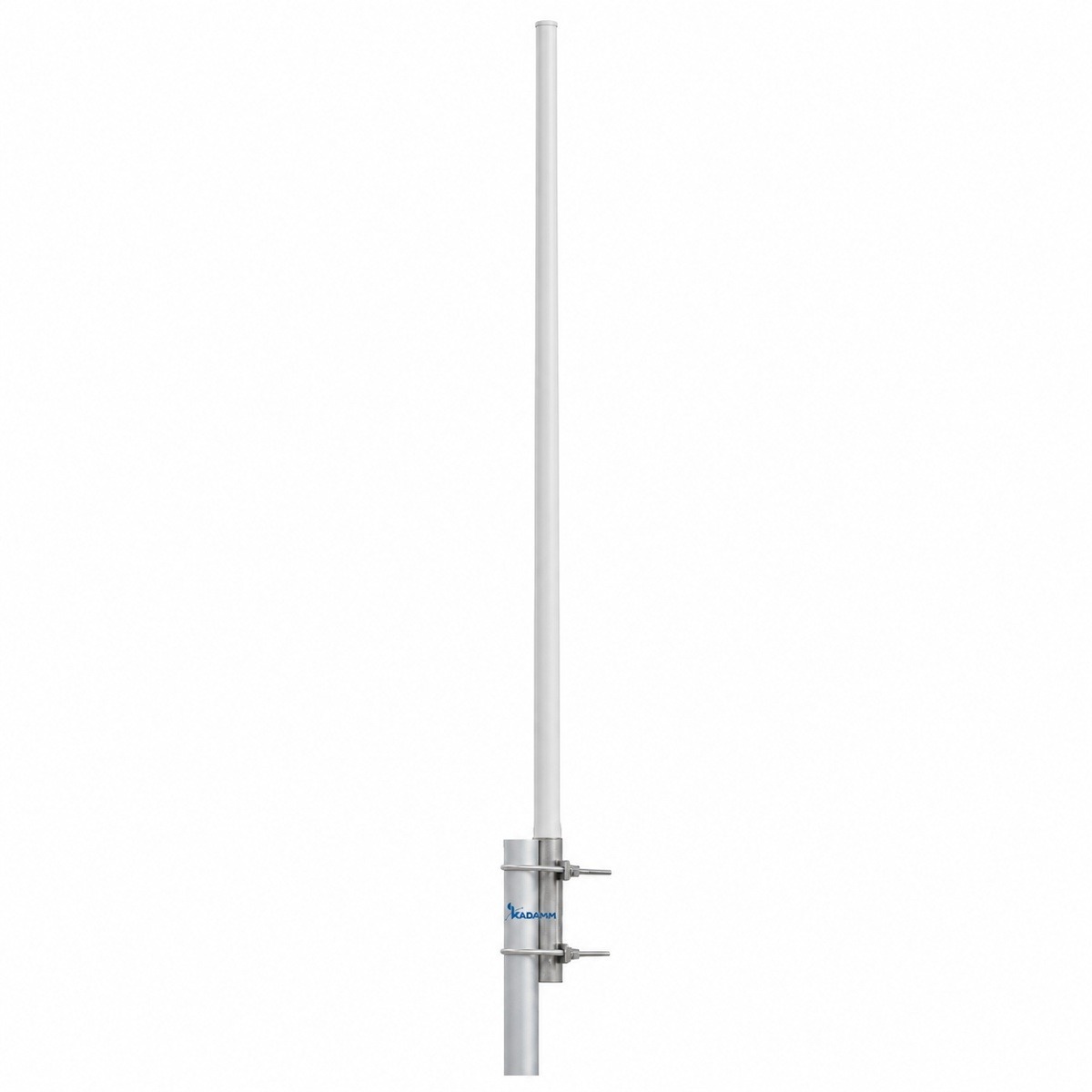

- Полосы 950–1050 МГц, у AC-97011 — 970–1080 МГц
- Усиление 5 дБи, у AC-97011 — 11 дБи (меньше на 6 дБ)
- Легче на 3,04 кг (0,26 кг и 3,3 кг)
KADAMM AC-97011 берут, когда нужен запас по дальности; KADAMM AC-95005 легче и проще в монтаже.
Конструкция и материалы
Диаграммы направленности
По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AC-95005 с запасом по краям.
Значение AC-95005 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 360°; по ней видно, какой сектор закрывает AC-95005.
Согласование AC-95005 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AC-95005.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 950–1050 МГц |
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 40° |
| Поляризация | Вертикальная |
| КСВН | ≤2 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × вилка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø26 × 600( ± 5) мм |
| Масса антенны | 0,26 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −40…+60 °C |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у AC-95005 — 1 × вилка N (IEC 61169-16).
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AC-95005 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AC-95005 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 5 = 45 дБм, то есть около 32 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 1000 МГц (середина полосы 950–1050 МГц): L = 32,45 + 20·lg 1000 + 20·lg 1 = 92,5 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 45 − 92,5 = −47,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.
Перед заказом KADAMM AC-95005 сверьте с проектом:
- Частоты оборудования — внутри 950–1050 МГц
- Мощность на порт — не выше 200 Вт
- Разъёмы — 1×N
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- AC-95005 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
- Разъёмы — 1 × вилка N (IEC 61169-16), выведены снизу.
- Разъёмы AC-95005 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление AC-95005 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ AC-95005
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание AC-95005 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AC-95005 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AC-95005 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AC-95005 | KADAMM AC-96005 | KADAMM AC-97008 | KADAMM AC-97011 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 950–1050 МГц | 960–1150 МГц | 970–1080 МГц | 970–1080 МГц |
| Усиление | 5 дБи | 5 дБи | 8 дБи | 11 дБи |
| Луч по горизонтали | 360° | 360° | 360° | 360° |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | Ø26 × 600( ± 5) мм | по исполнению (см. таблицу «Исполнения») | — | — |
| Масса | 0,26 кг | 0,325–0,35 кг | 3 кг | 3,3 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
