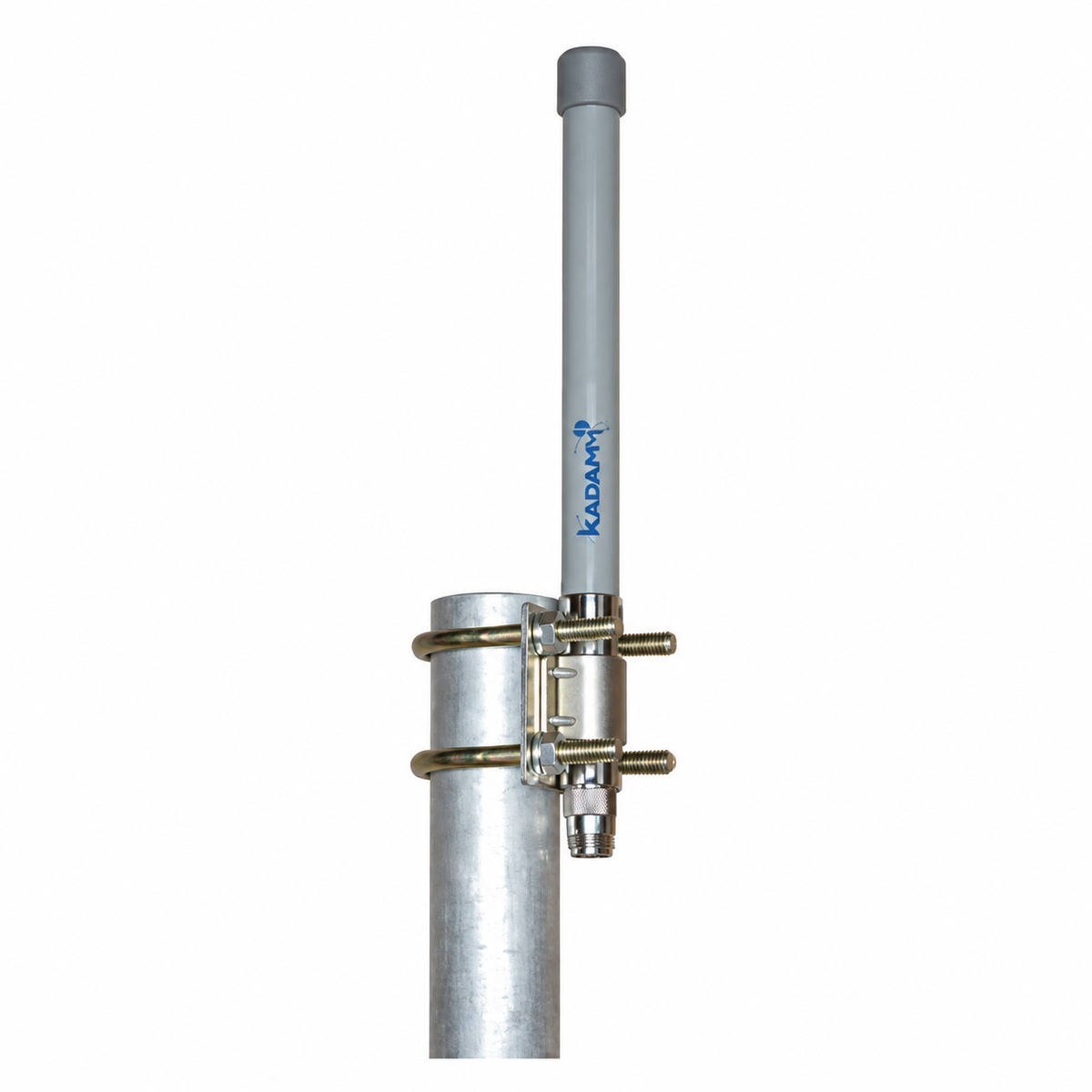

KADAMM AC-2508 — коллинеарная всенаправленная антенна для стационарной радиостанции: 2500–2700 МГц, усиление 8 дБи.
2500–2700 МГц
Диапазон
8 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
1×N
Разъёмы
550 мм
Высота
О модели
В рабочую полосу KADAMM AC-2508 (2500–2700 МГц) попадают LTE 2600. Усиление 8 дБи — у KADAMM AC-2508 заметный выигрыш по дальности без узкого луча. По горизонтали KADAMM AC-2508 светит на 360°, выделенного направления нет.
Поляризация — вертикальная. Разъёмы: 1×N.
Масса — 0,5 кг.
На что смотреть при подборе
Полоса 2500–2700 МГцПроверьте, что частоты вашей системы лежат внутри полосы AC-2508 с запасом по краям.
Усиление 8 дБиДля KADAMM AC-2508 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.
Луч 360°Ширина по уровню −3 дБ в горизонтальной плоскости: какой сектор или угол закрывает KADAMM AC-2508.
КСВН ≤1,5Согласование KADAMM AC-2508 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Мощность 100 ВтПредел для KADAMM AC-2508 на один порт; суммарную мощность передатчиков сверяйте с ним.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2500–2700 МГц |
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 17° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Высота | 550 мм |
| Масса антенны | 0,5 кг |
Вопросы по модели
На каких частотах работает KADAMM AC-2508?
Рабочий диапазон AC-2508 — 2500–2700 МГц.
Какое усиление у KADAMM AC-2508?
Коэффициент усиления AC-2508 — 8 дБи. Ширина луча по горизонтали — 360°.
Какой разъём у KADAMM AC-2508?
У AC-2508 — 1×N. Нужен другой тип разъёма — назовите его в запросе на подбор.
Есть ли документы на KADAMM AC-2508?
Техническое описание AC-2508 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
Другие модели раздела — каталог KADAMM.
