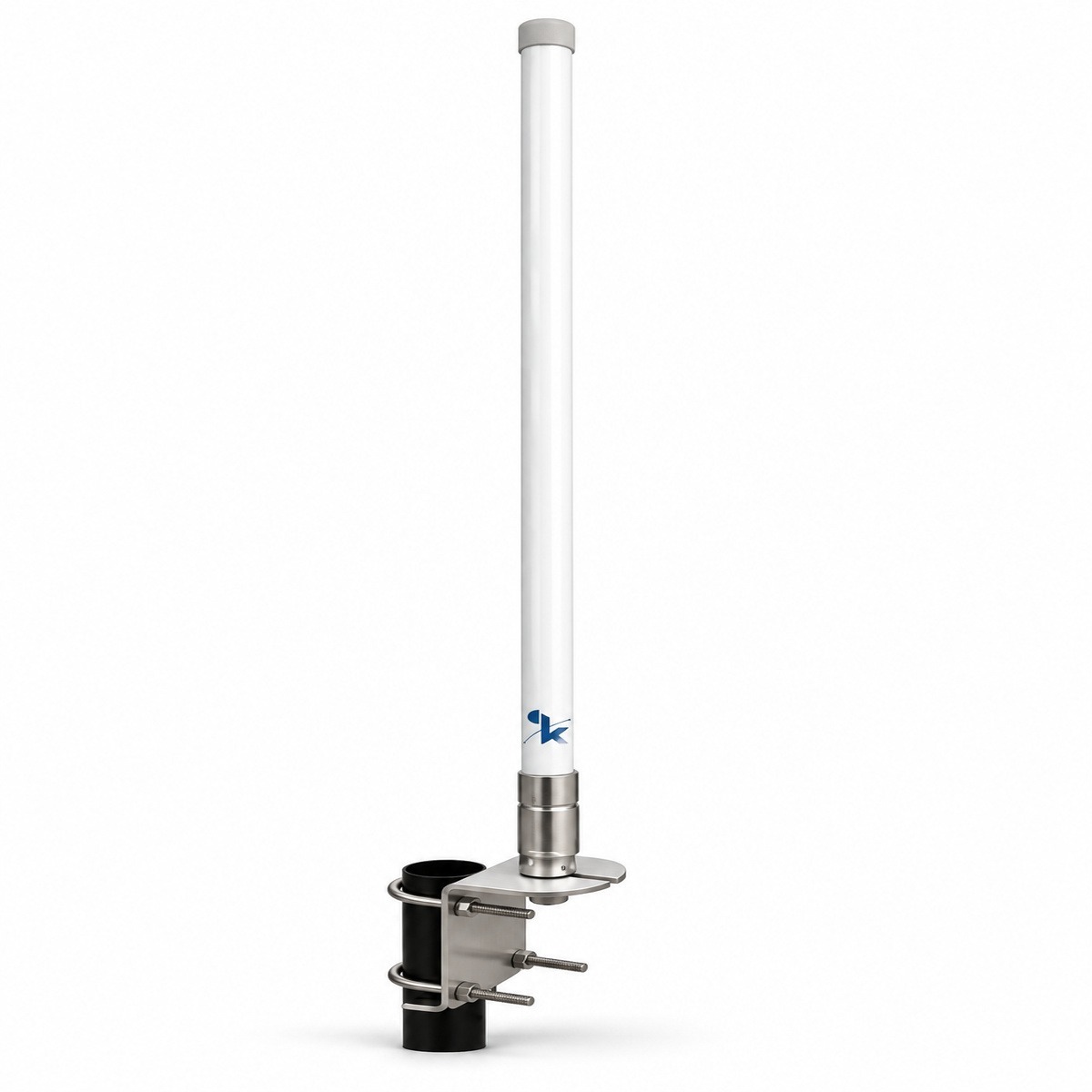

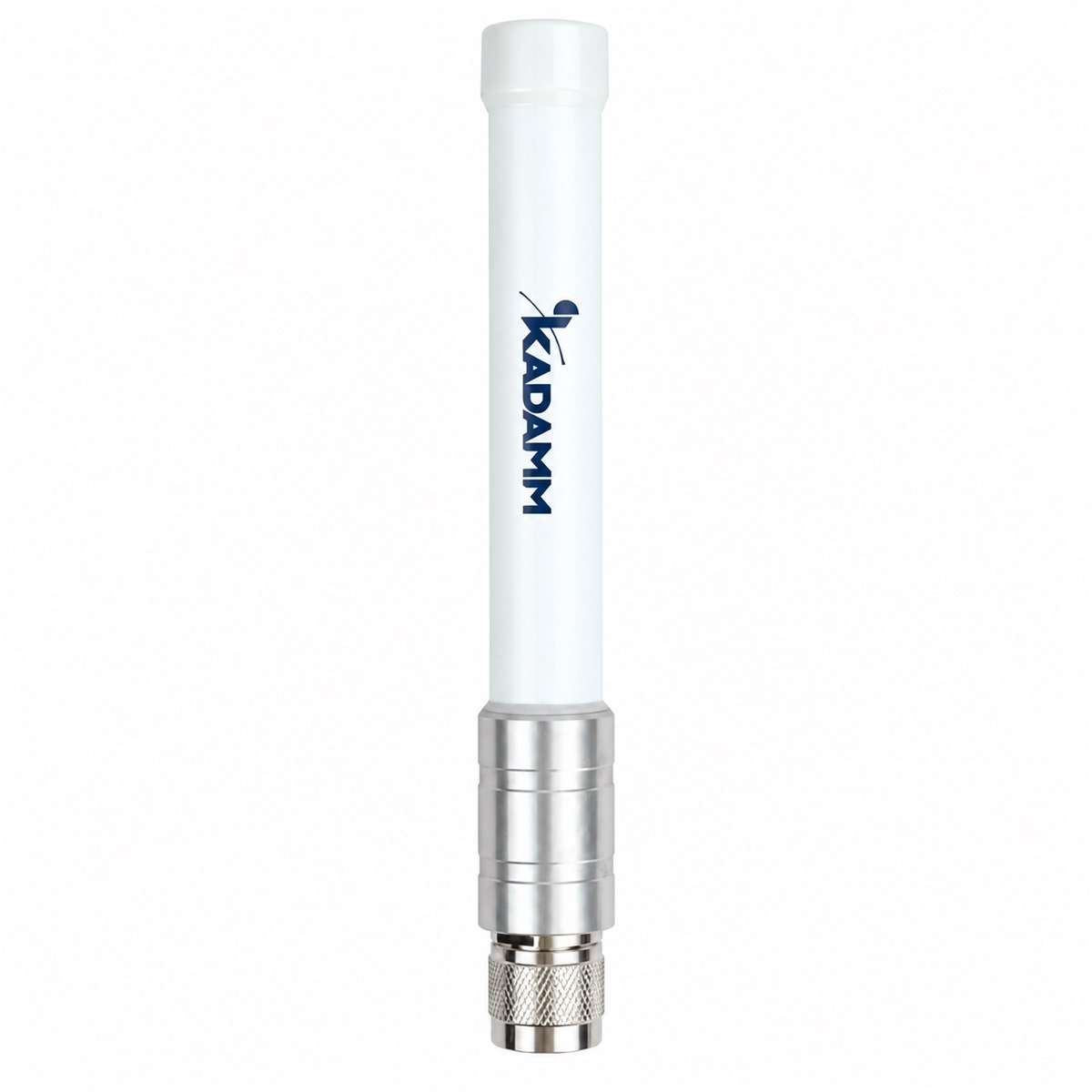

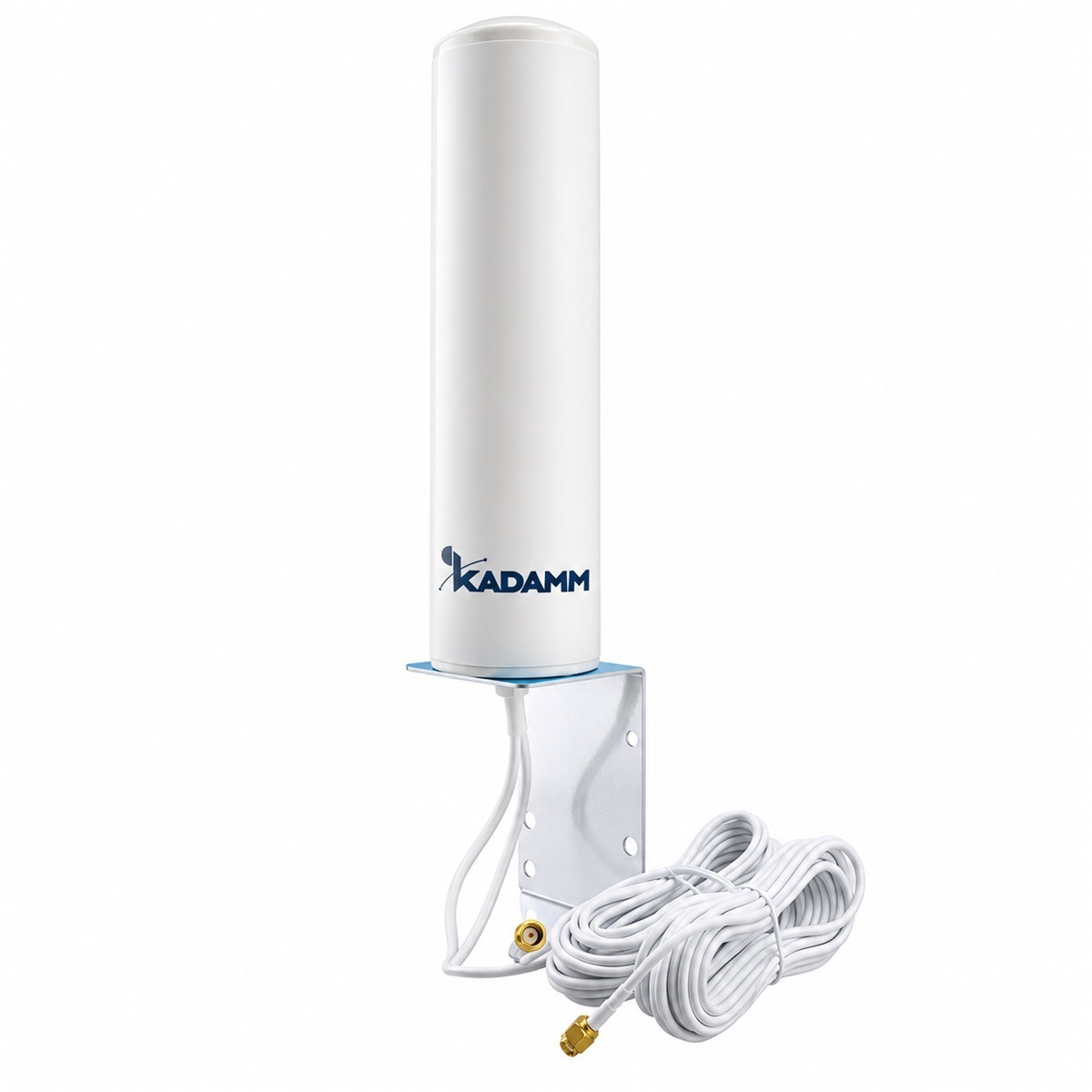

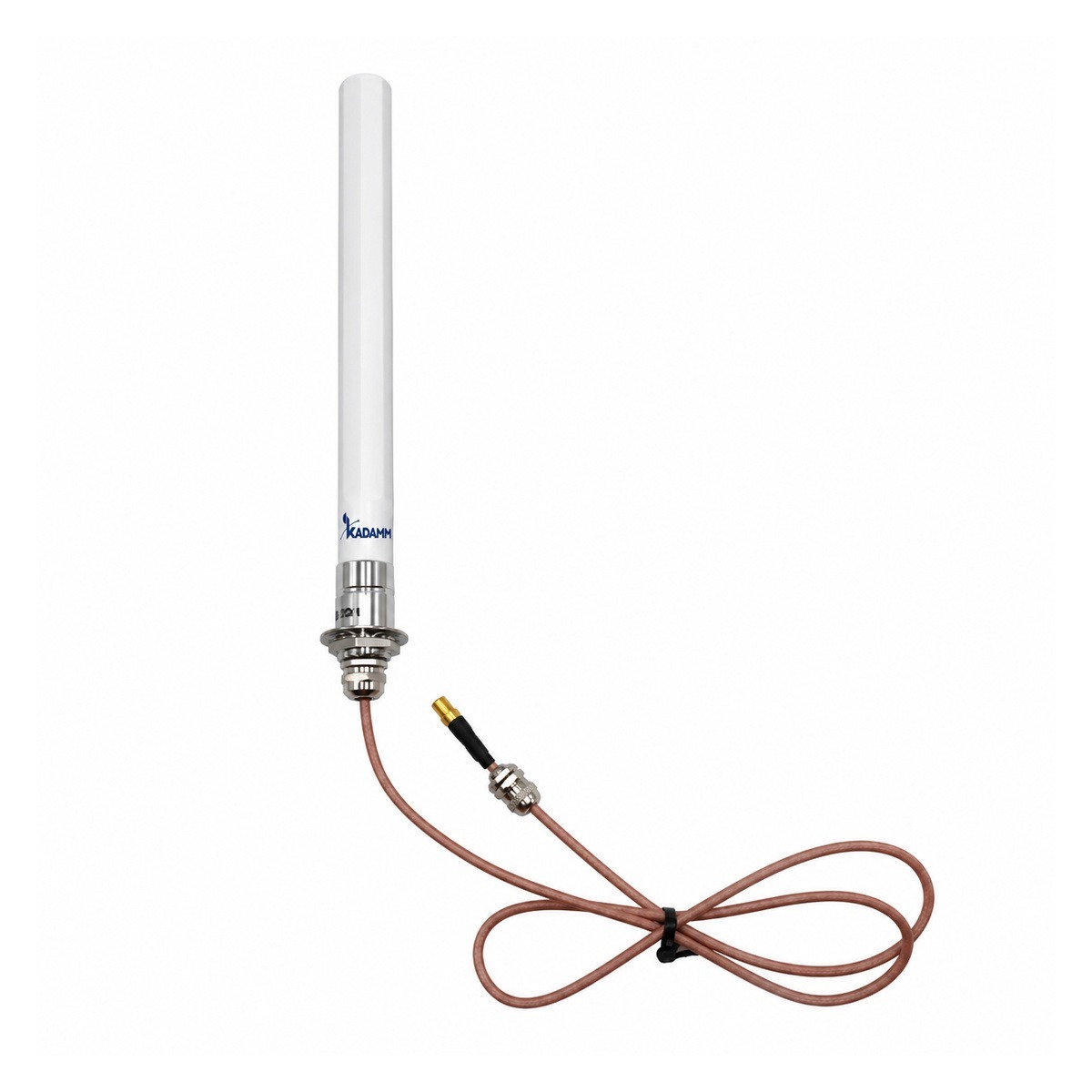

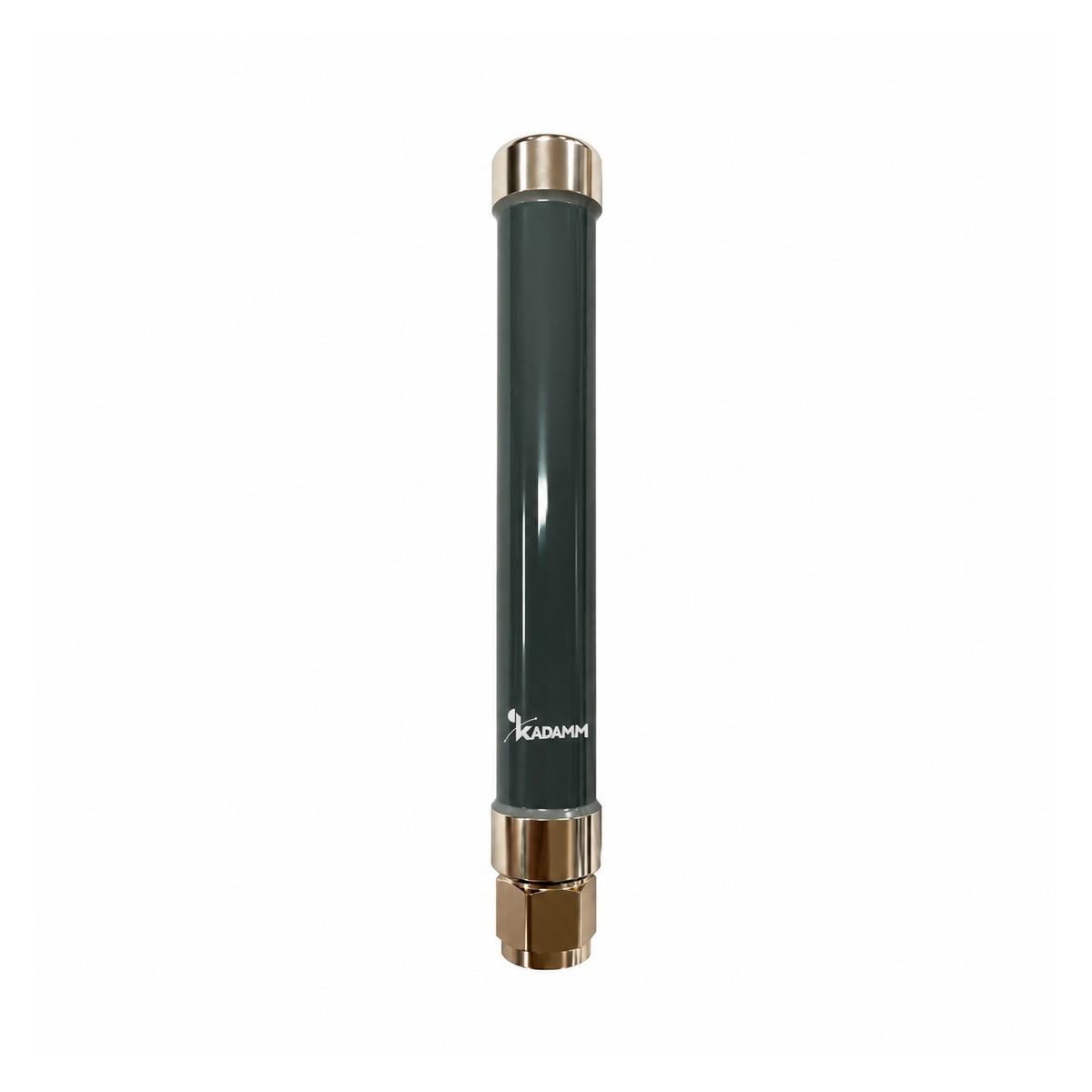

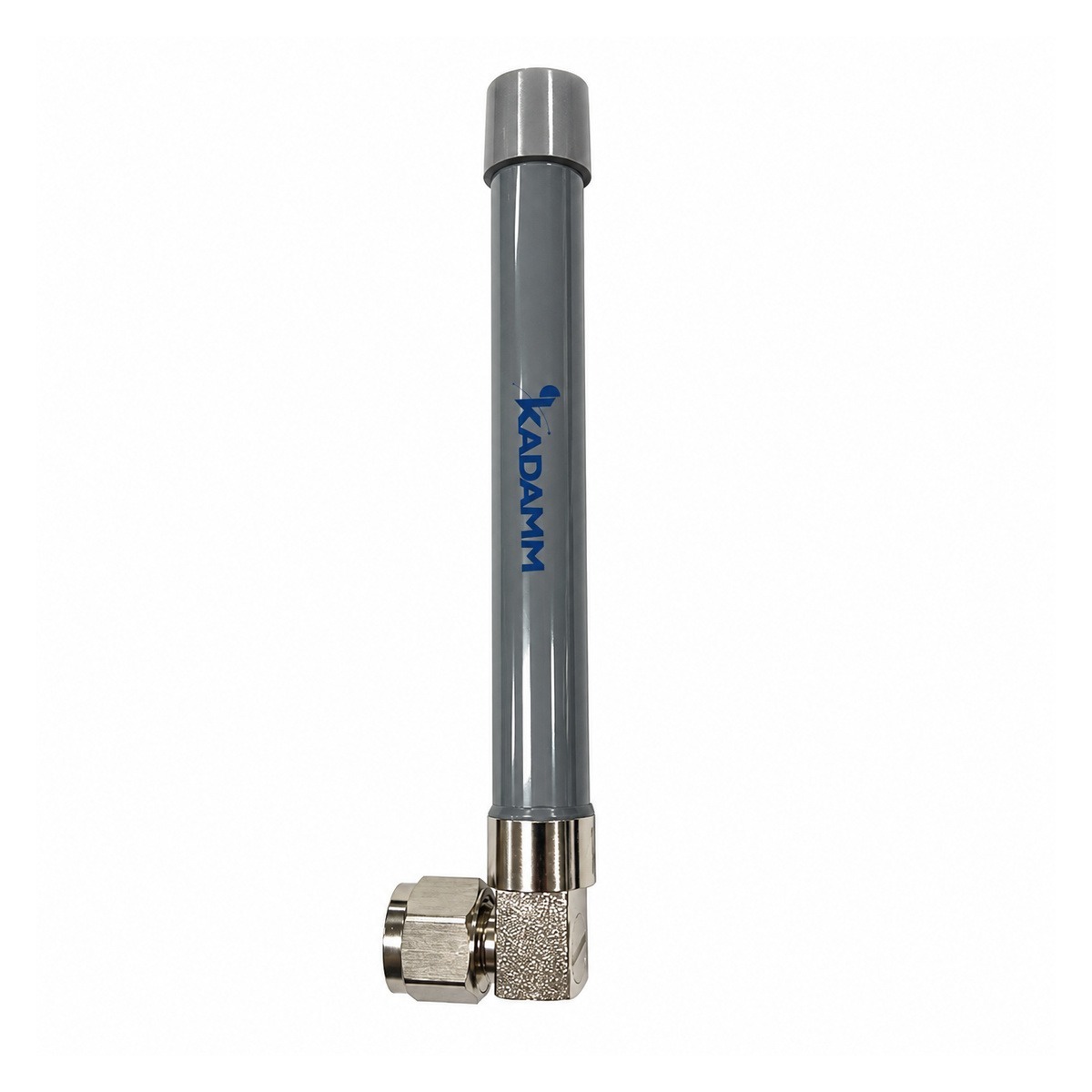

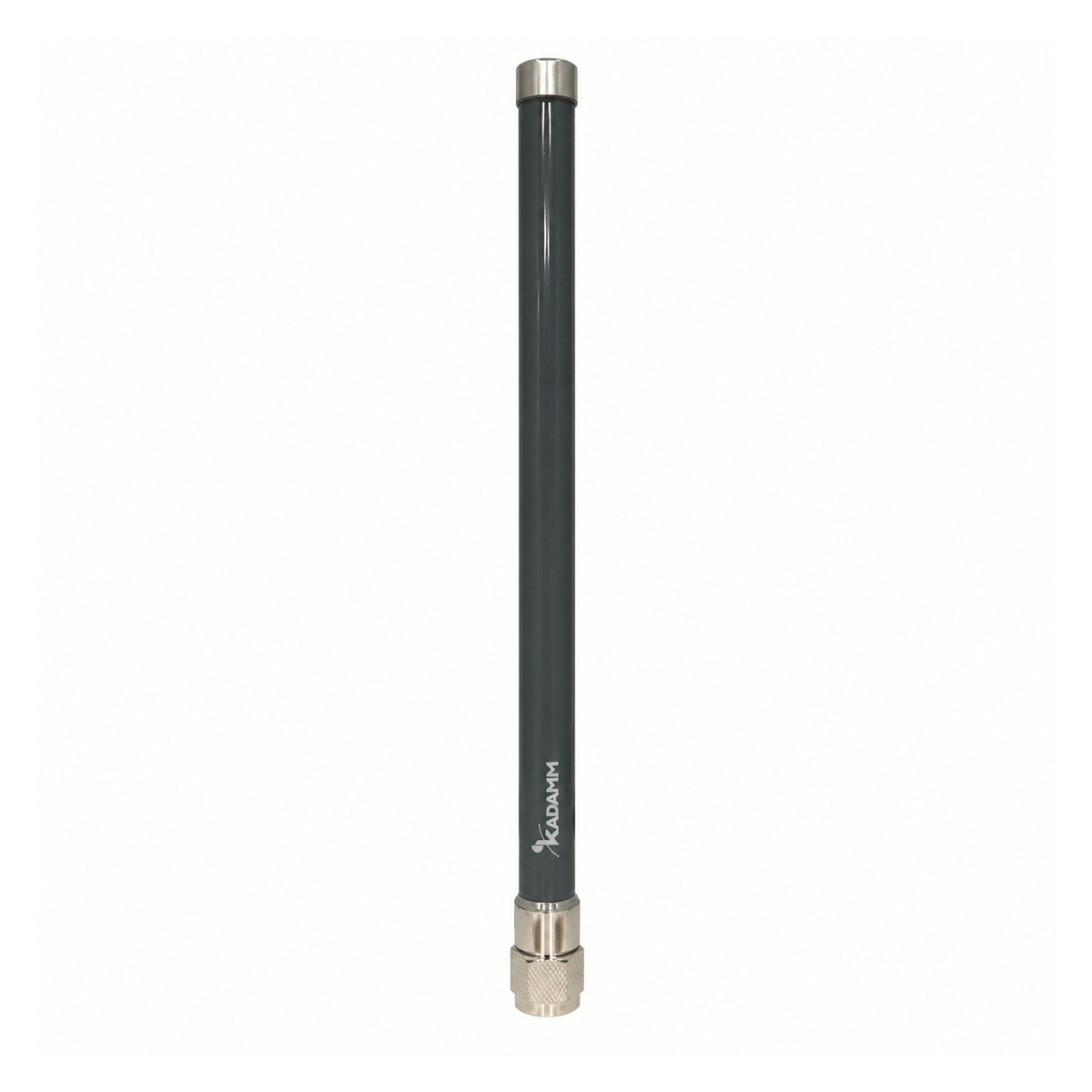

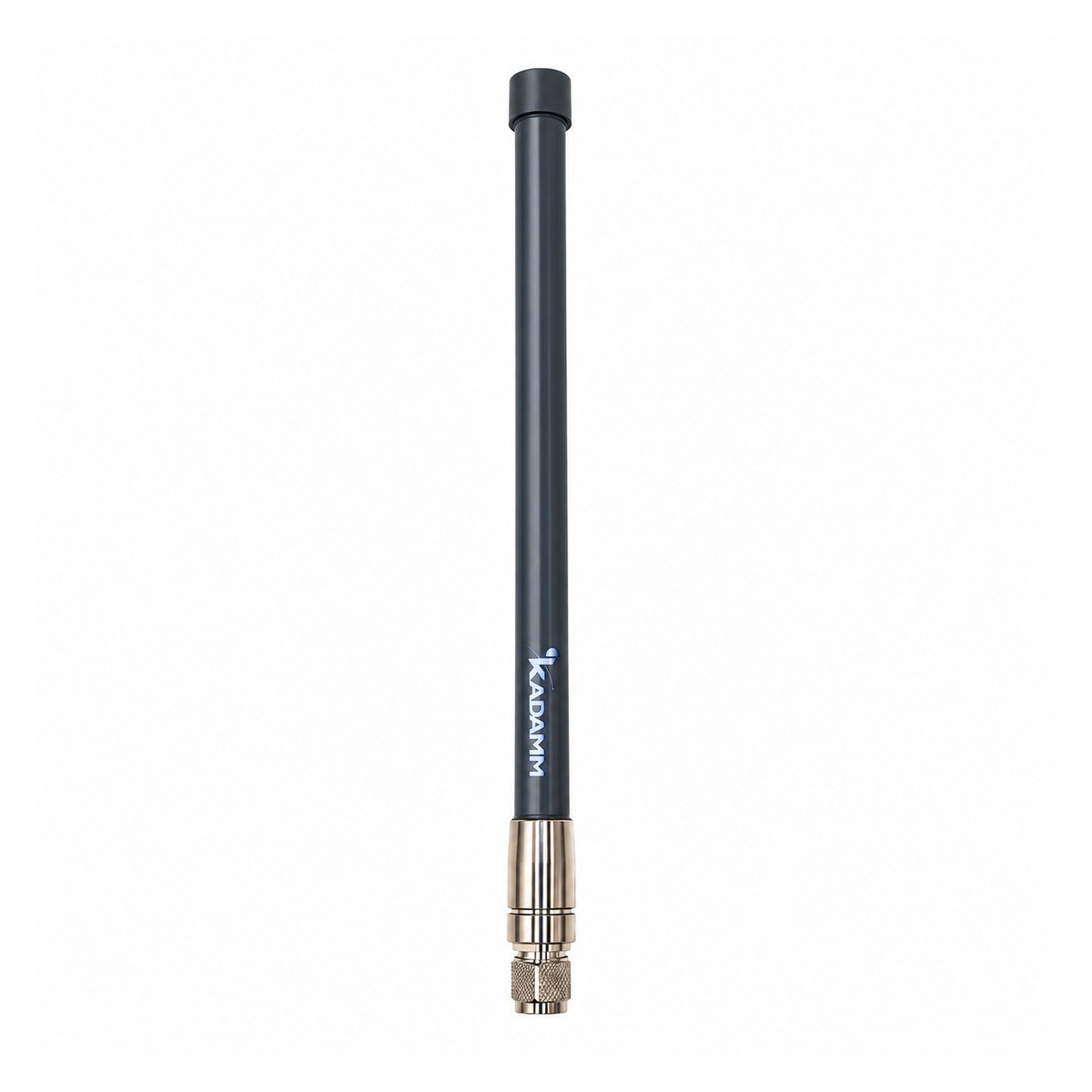

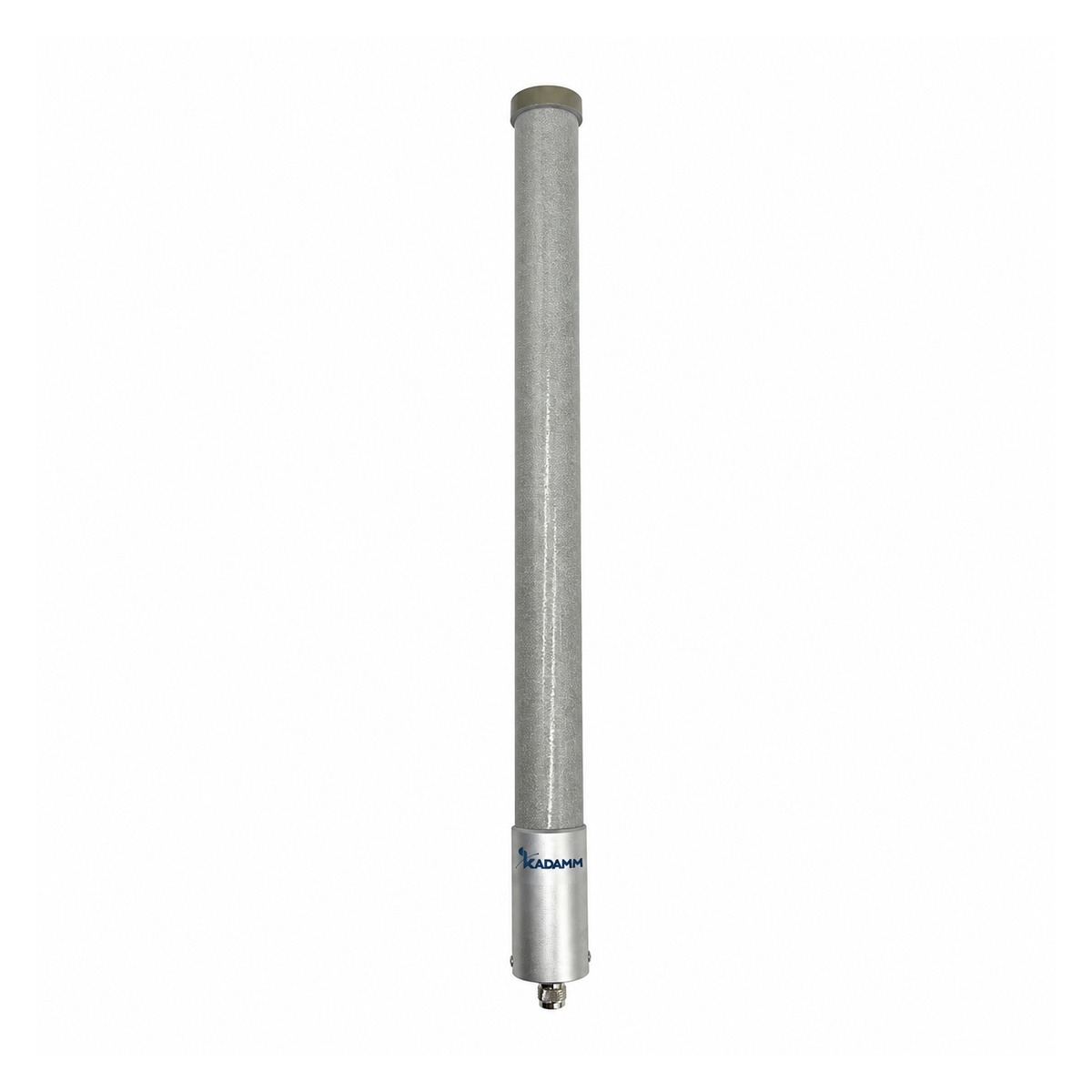

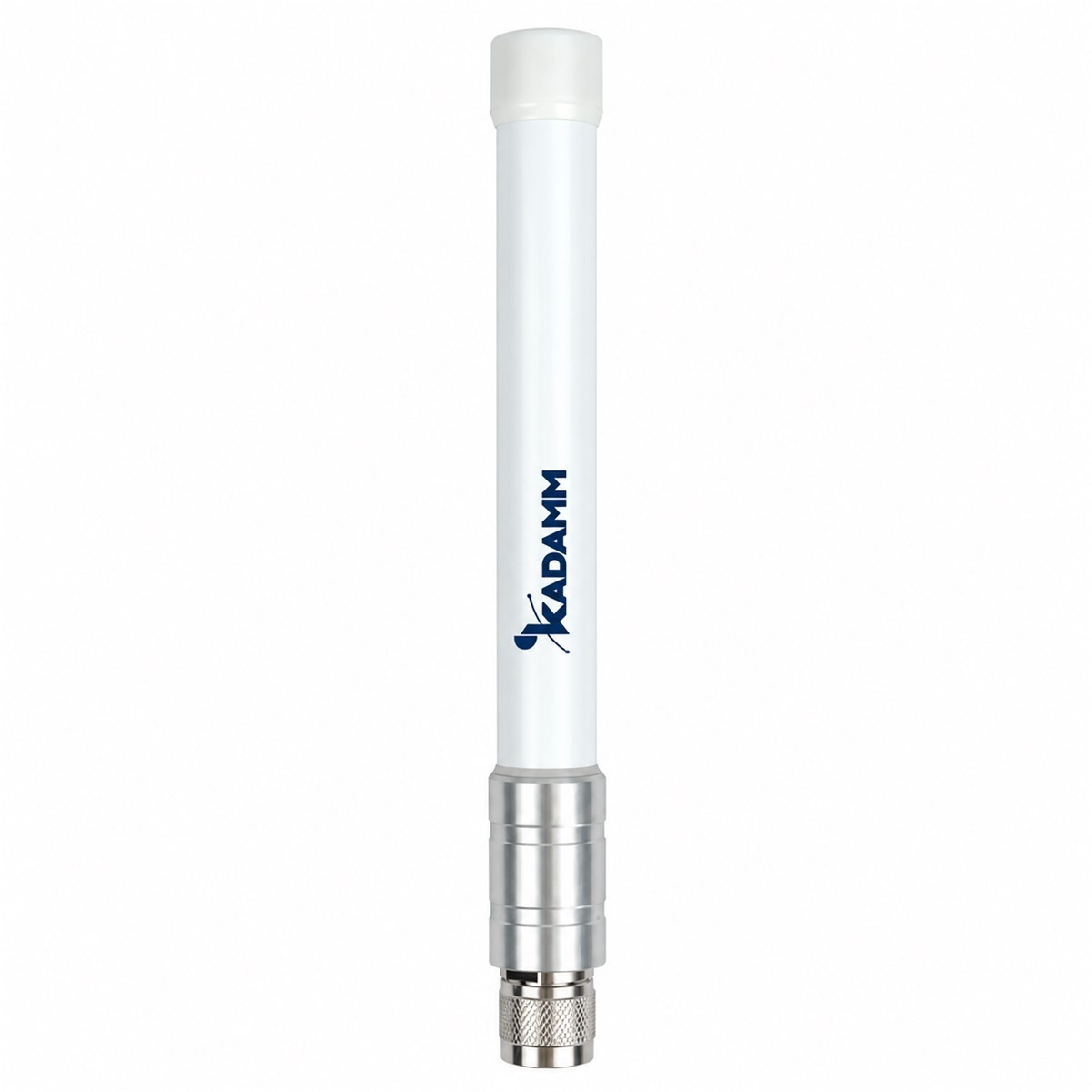

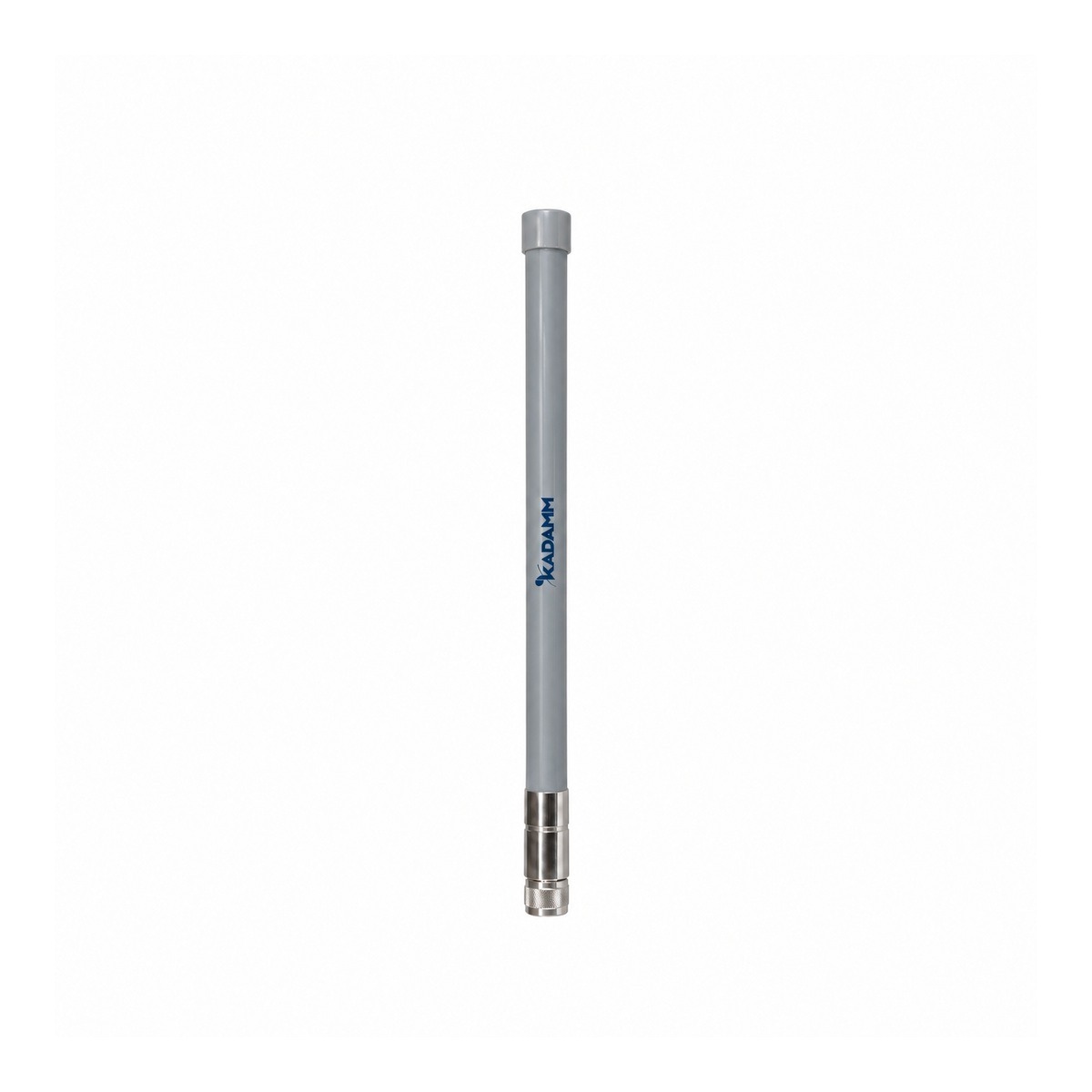

KADAMM AOU-698/2700 — всенаправленные антенны в стеклопластиковом и пластиковом корпусе 4G 698–2700 МГц и 4G/5G 600–6000 МГц, 2–7,5 дБи

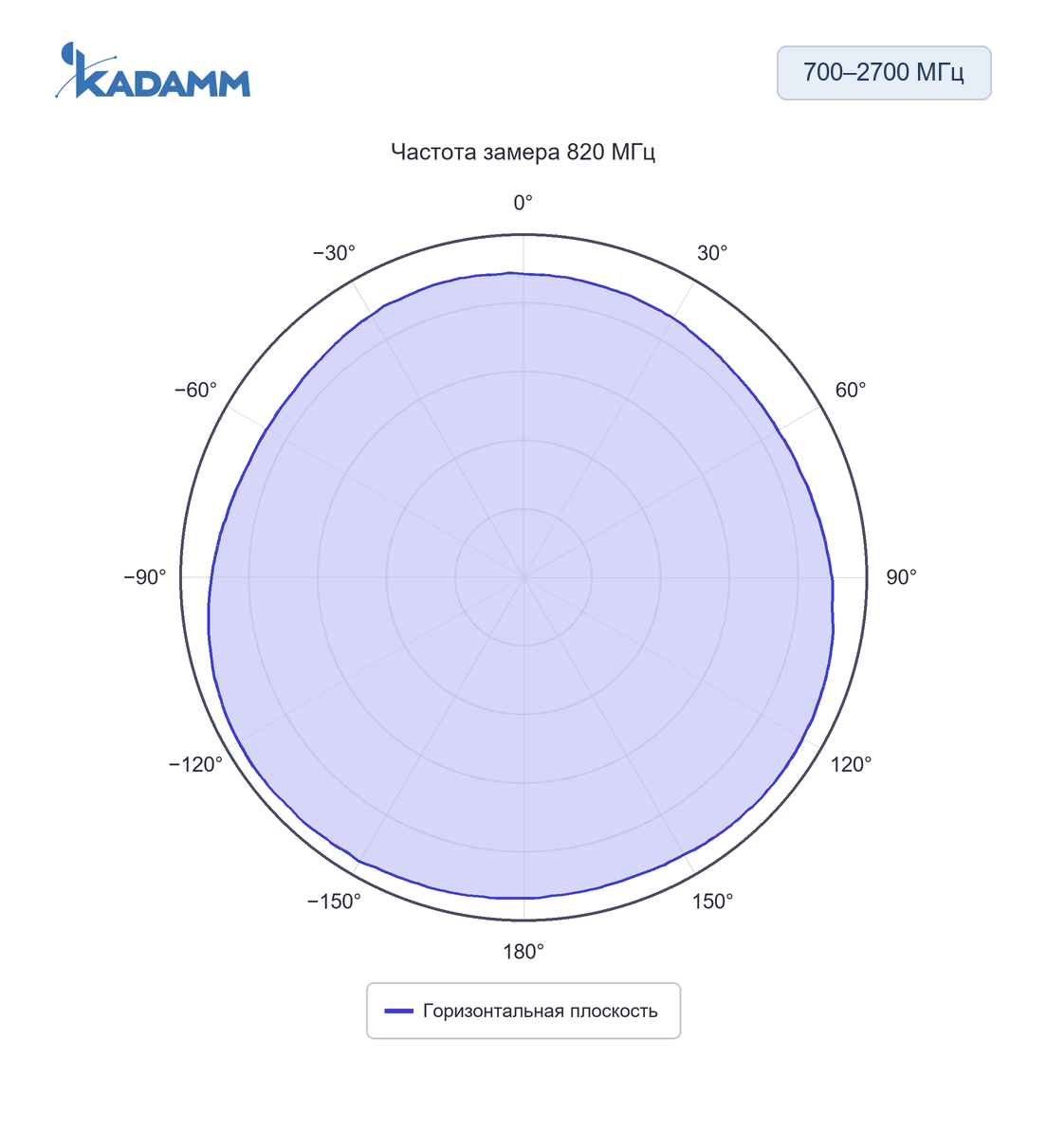

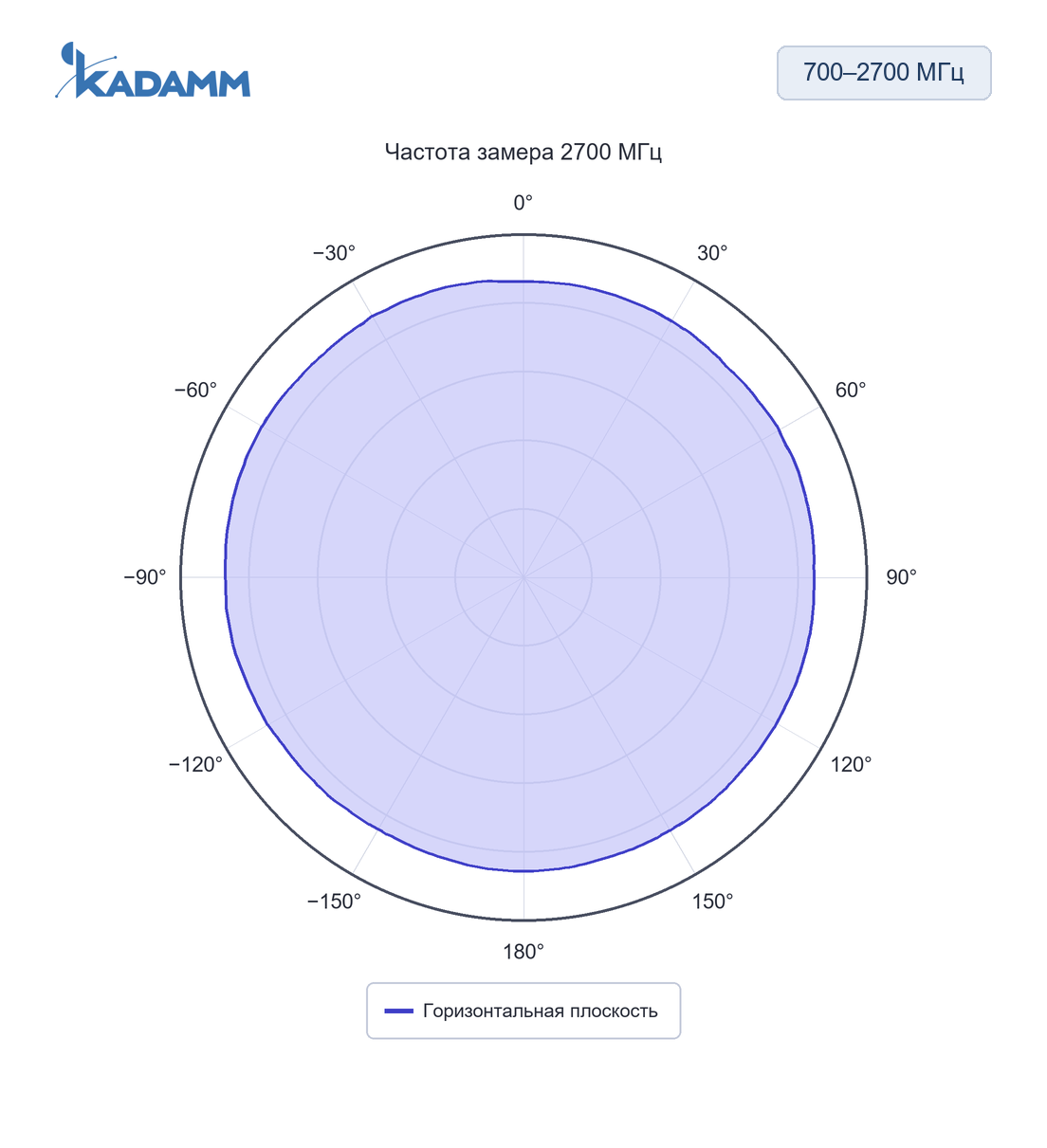

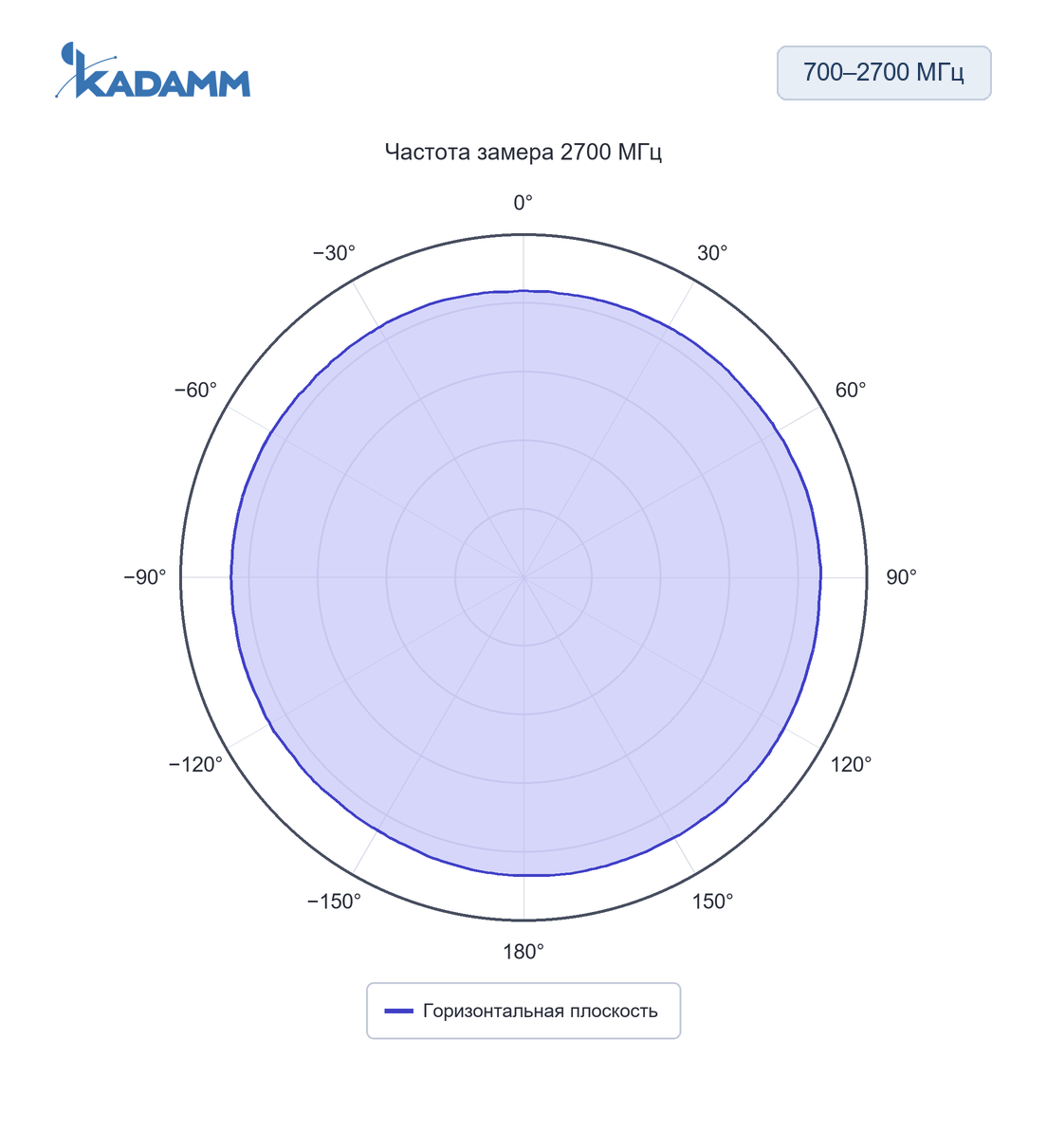

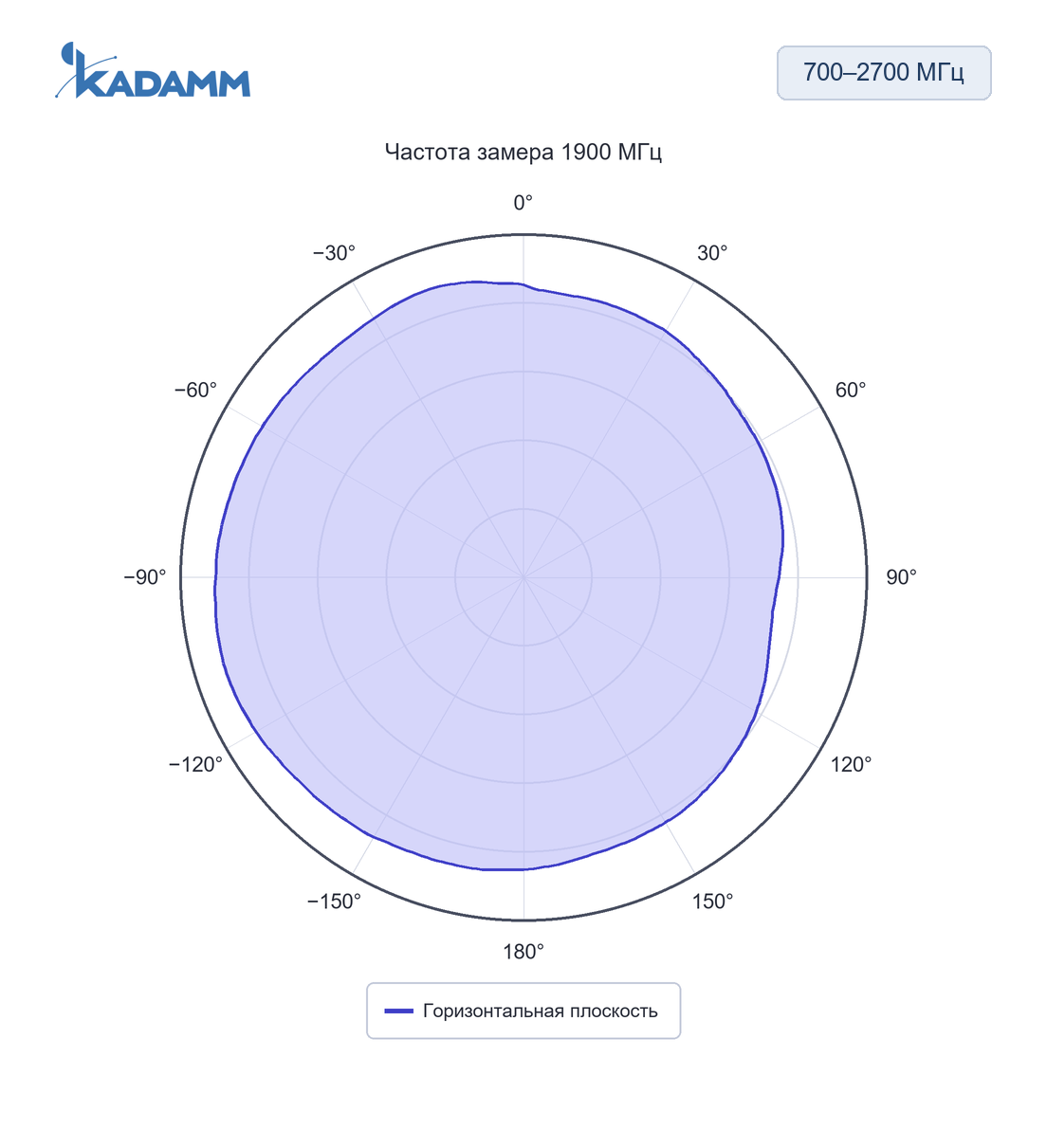

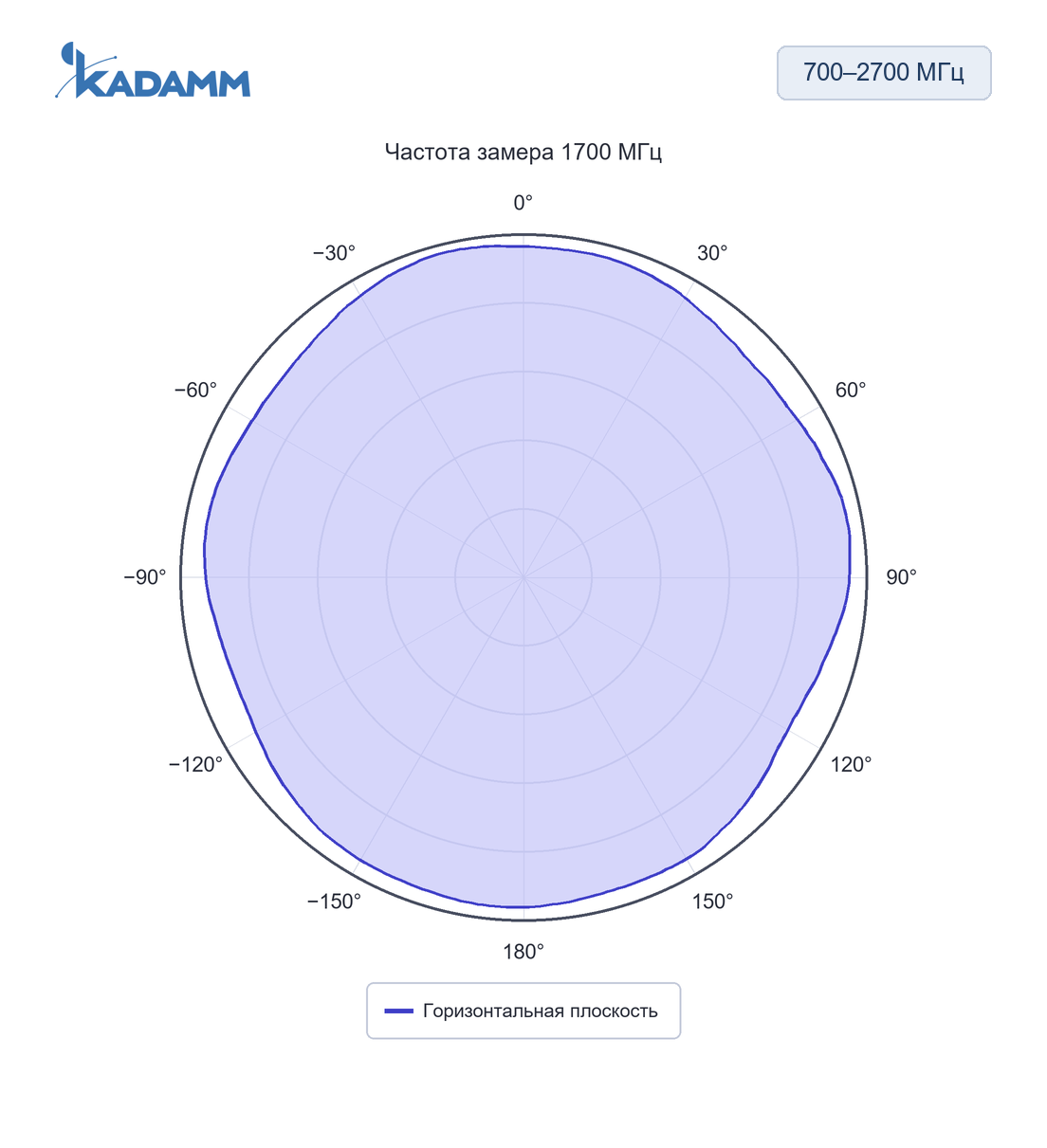

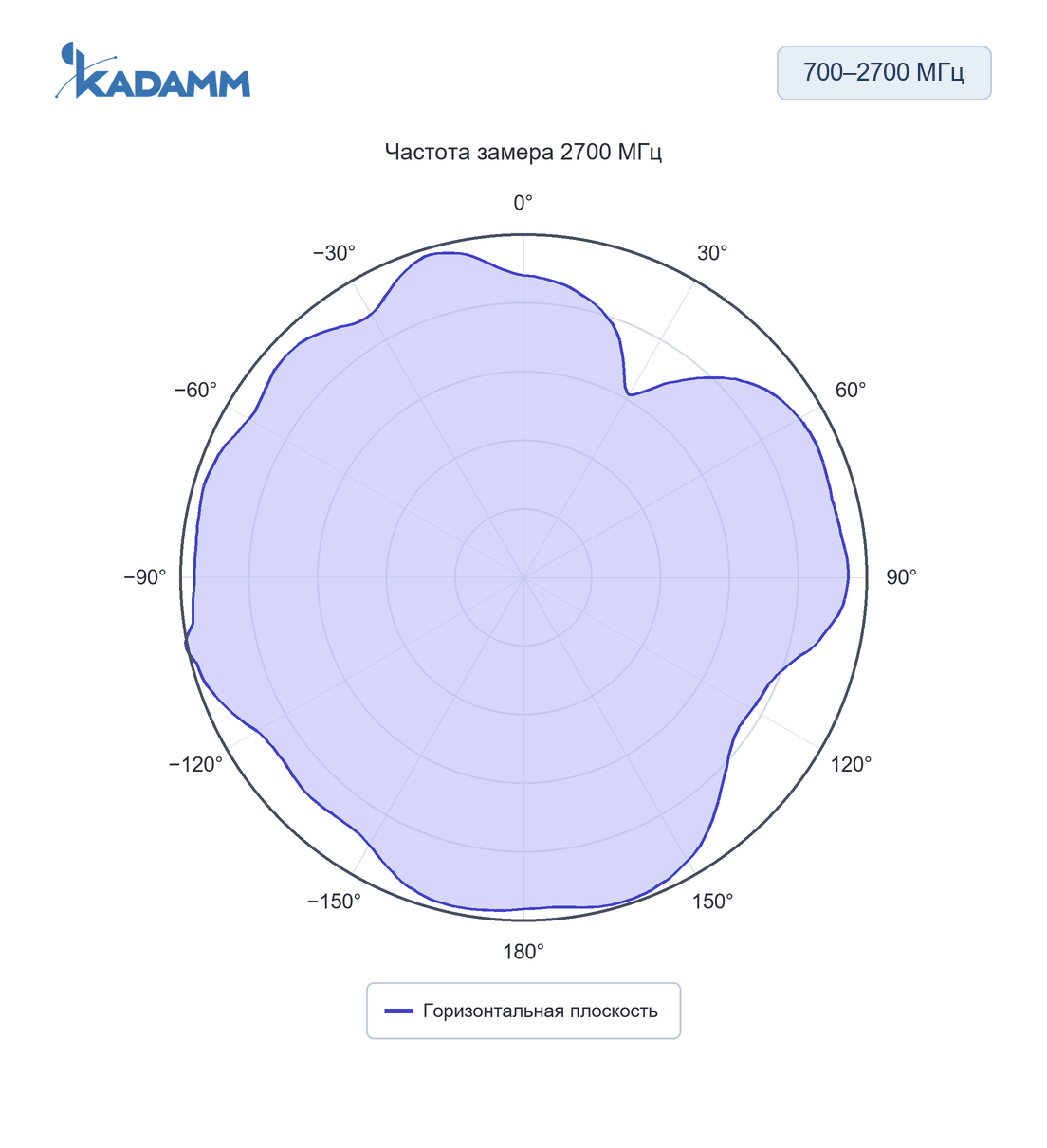

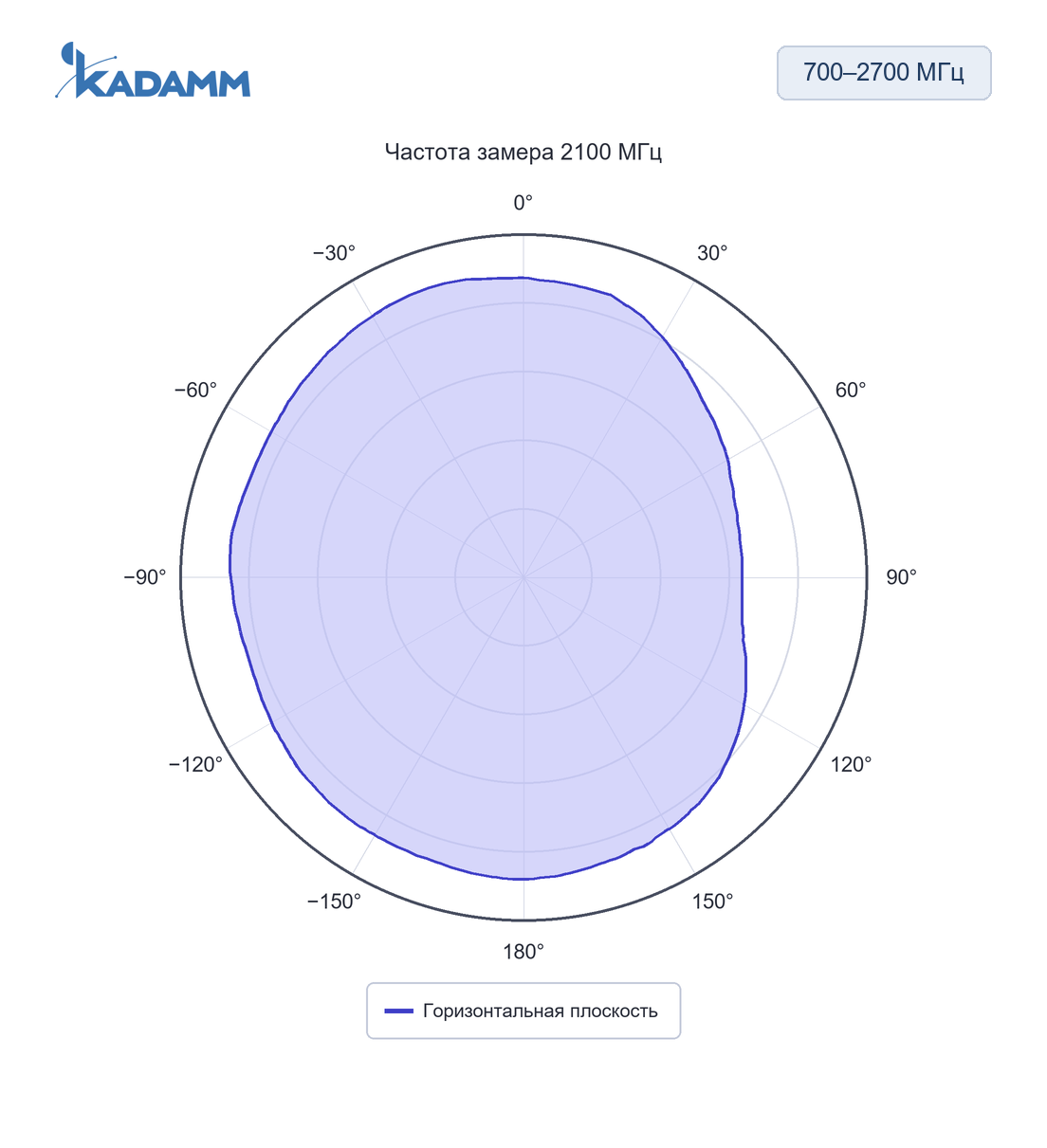

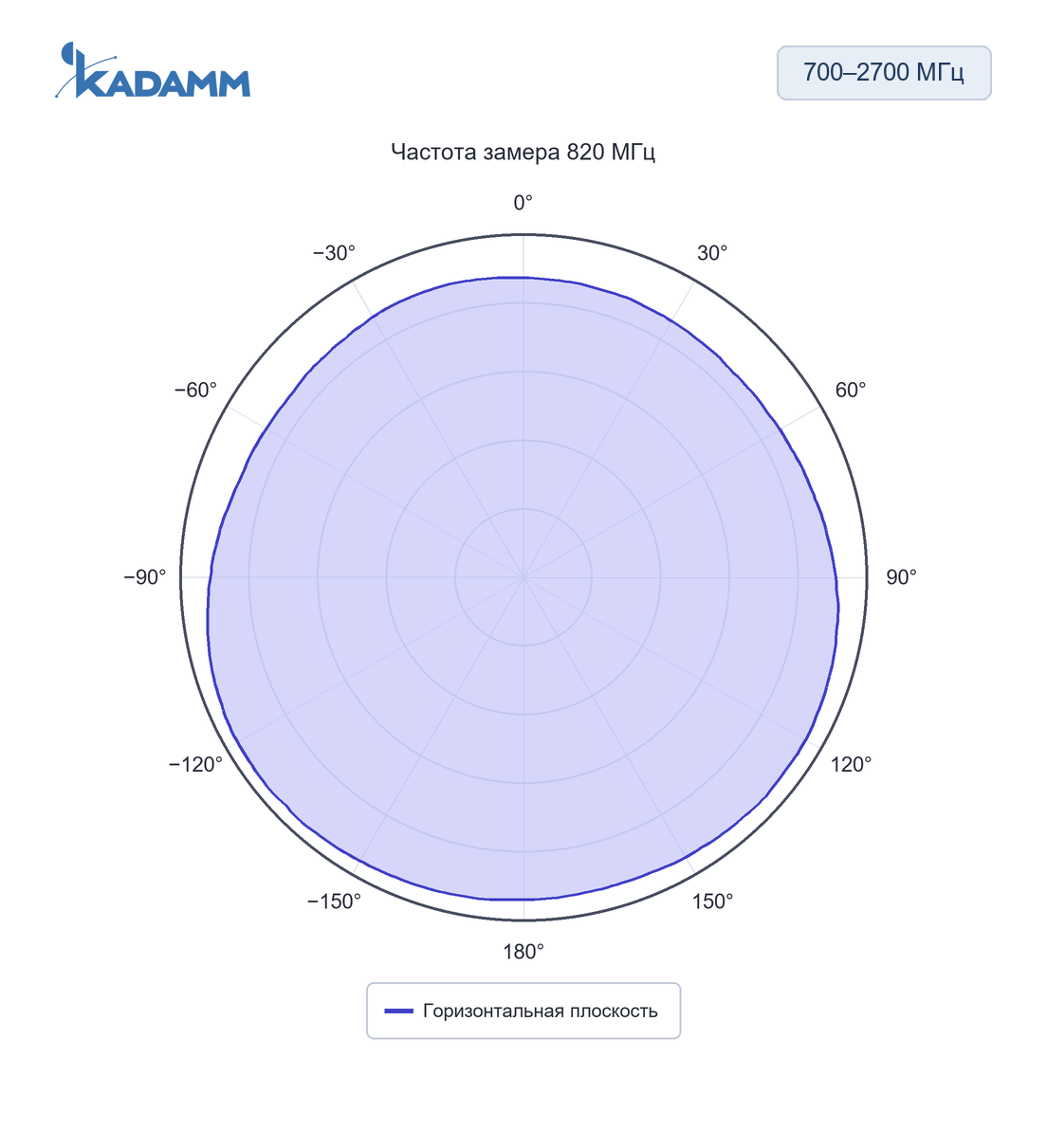

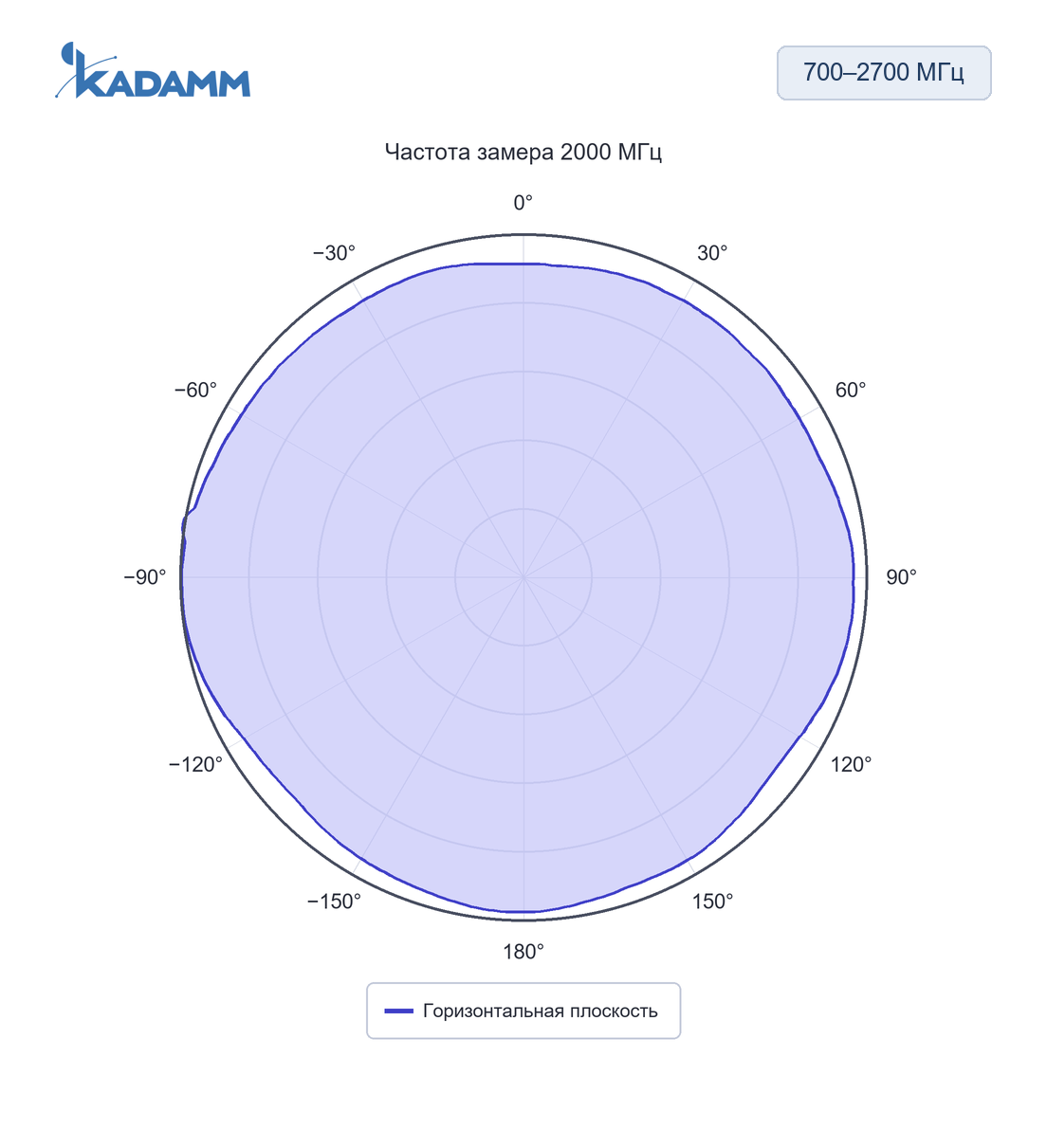

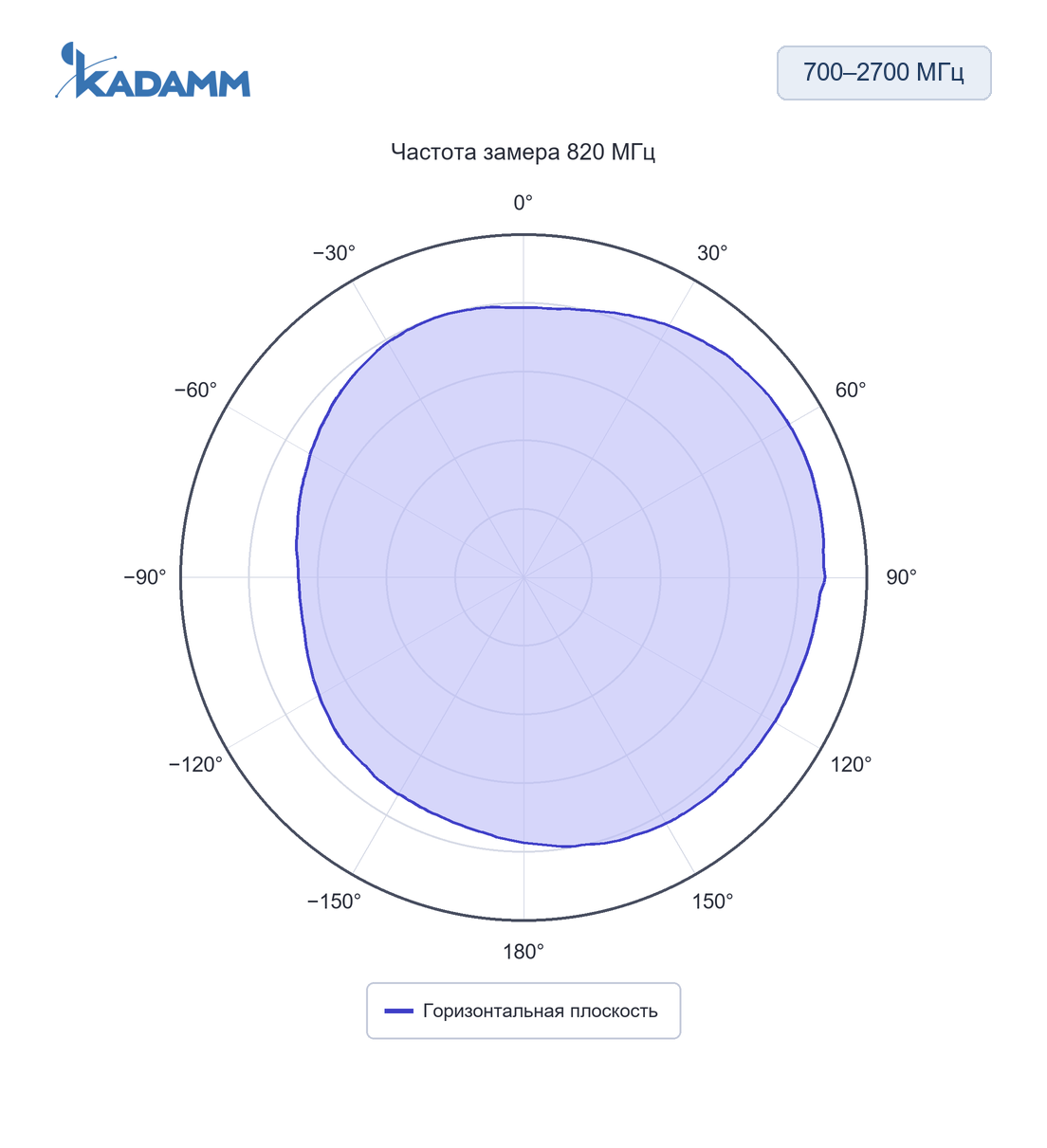

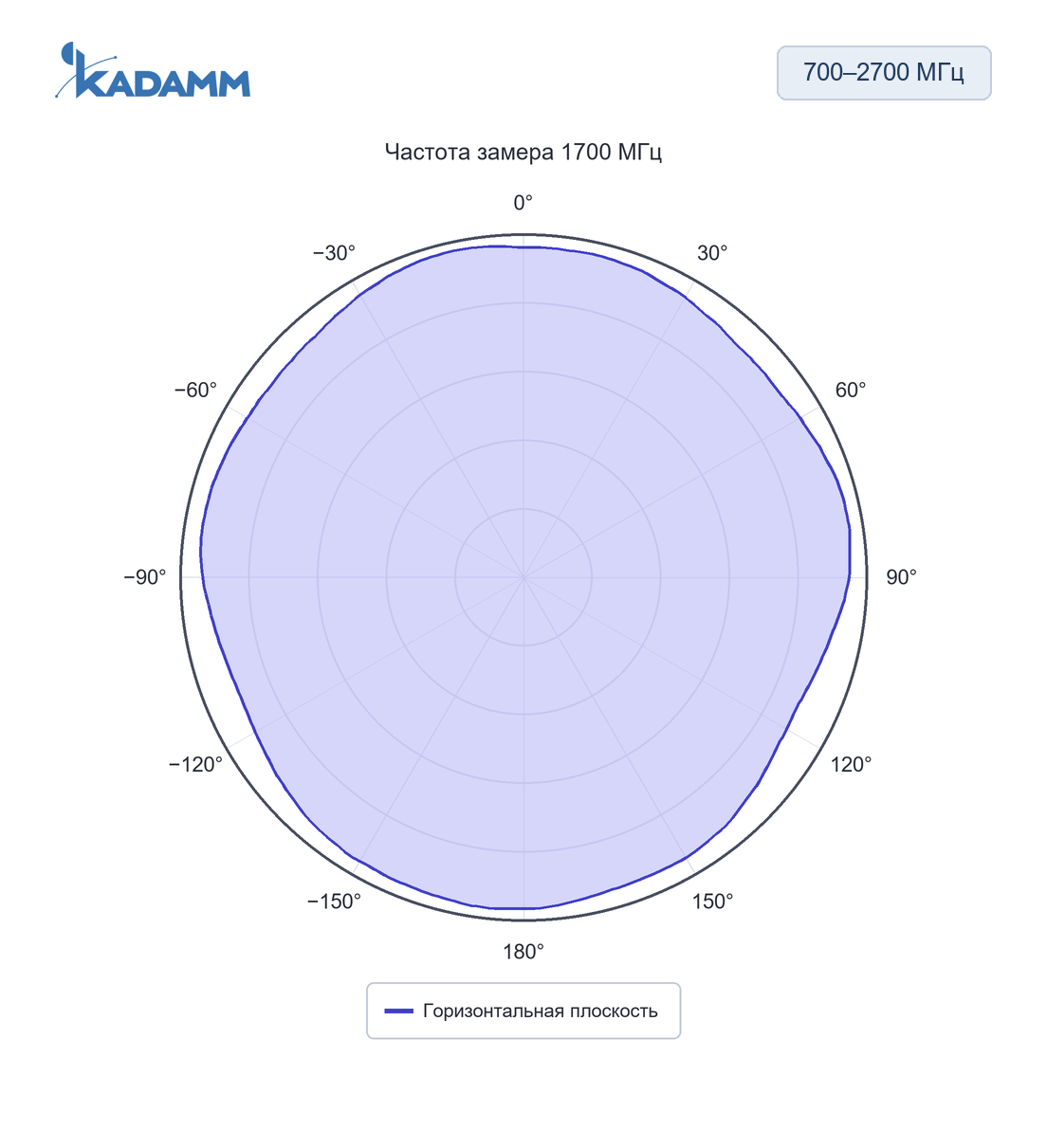

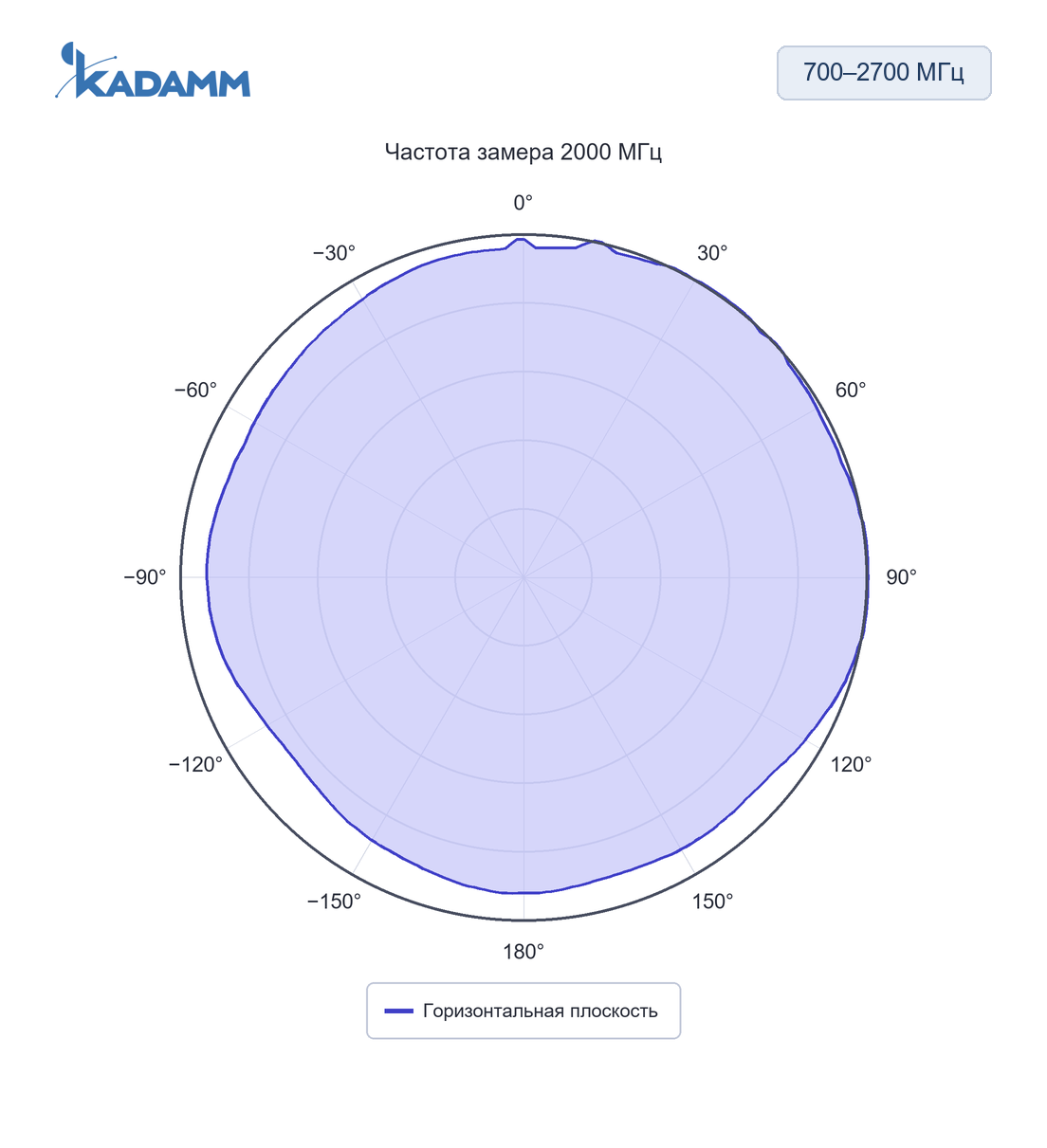

KADAMM AOU-698/2700 — всенаправленные антенны в стеклопластиковом и пластиковом корпусе диапазона 600–6000 МГц. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.

Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 2–7,5 дБи набирается сжатием диаграммы по вертикали: энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.

Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 7,5 дБи = 5,3 дБд.

Радом из стеклопластика прочный, не боится ультрафиолета и обледенения и сохраняет форму антенны на ветру.

На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.

Пример расчёта: на 3300 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 3300 + 20·lg 3 ≈ 112,4 дБ. Антенна с усилением 2 дБи сокращает их на 2 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −77,4 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Разъём — SMA, N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AOU-698/2700 в таблицах выше.
• IEC 61169-15 — документ, на который ссылается техническое описание AOU-698/2700.
• IEC 61169-16 — присоединительные размеры разъёмов N; у AOU-698/2700 — по исполнению (см. таблицу «Исполнения»).

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AOU-698/2700 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 2 = 42 дБм, то есть около 16 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 3300 МГц (середина полосы 600–6000 МГц): L = 32,45 + 20·lg 3300 + 20·lg 1 = 102,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 42 − 102,8 = −60,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.

Сети и службы в полосах AOU-698/2700:

Перед заказом KADAMM AOU-698/2700 сверьте с проектом:

• Частоты оборудования — внутри 600–6000 МГц
• Разъёмы — SMA, N

• AOU-698/2700 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
• Разъёмы — по исполнению (см. таблицу «Исполнения»).
• После затяжки соединения AOU-698/2700 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление AOU-698/2700 включают в контур заземления и молниезащиты опоры по проекту.
