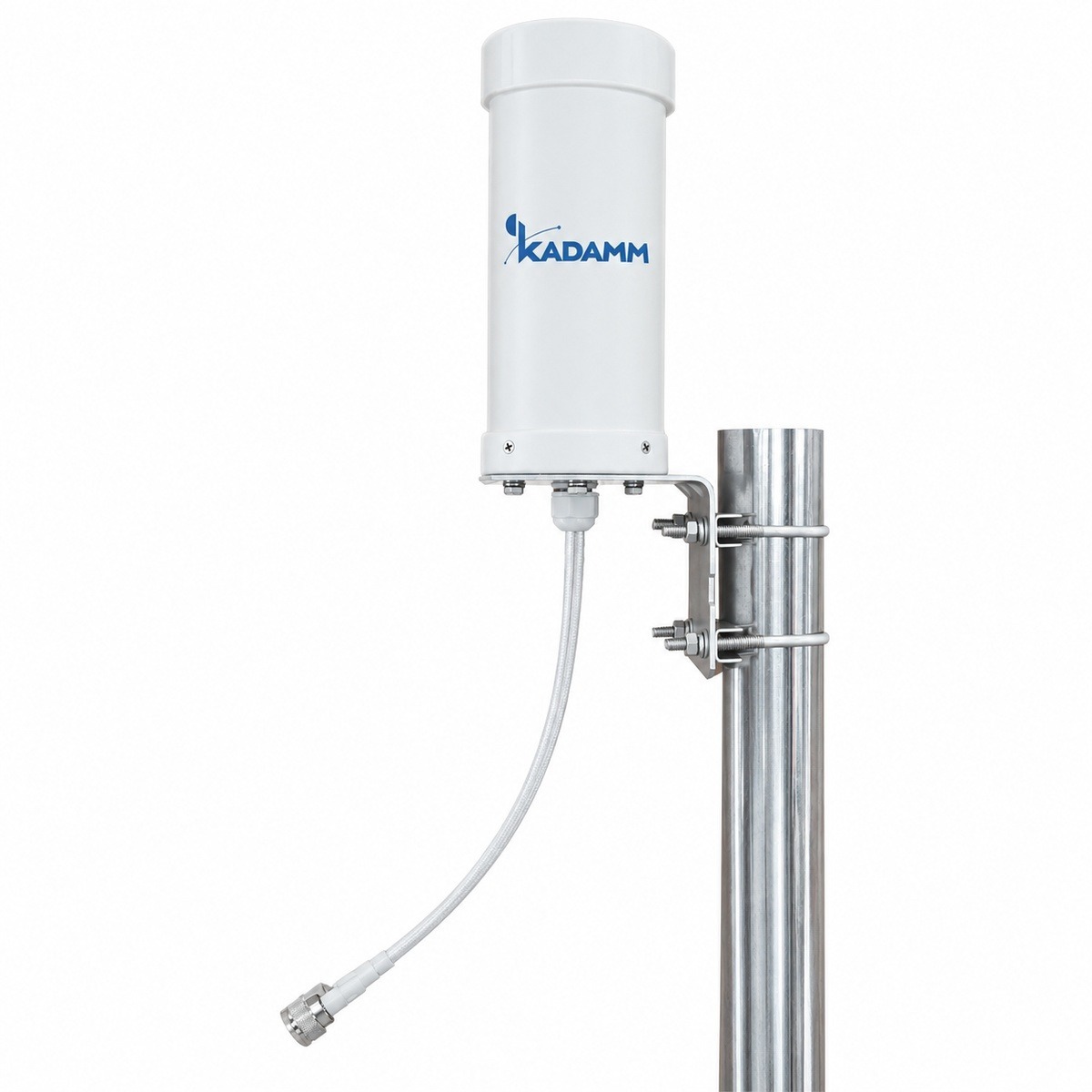

KADAMM I-ATO3-617/6000M — потолочная антенна 4G/5G MIMO 617–6000 МГц, 3–5 дБи

KADAMM I-ATO3-617/6000M — потолочная всенаправленная антенна для помещений диапазона 617–960 / 1710–2700 / 3300–4000 / 4900–6000 МГц. Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.

В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.

Антенна многодиапазонная: через неё работают все операторы и все диапазоны системы — от нижних до верхних частот.

Усиление антенны — 3 / 5 / 5 / 5 дБи: невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,5; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры Ø82 × 200 мм; масса 0,8 кг; крепление: Ø25–50 мм; радом — непластифицированный пвх (upvc); предельная скорость ветра 40 м/с; рабочая температура −40…+60 °C.

Разъём — 2×N, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

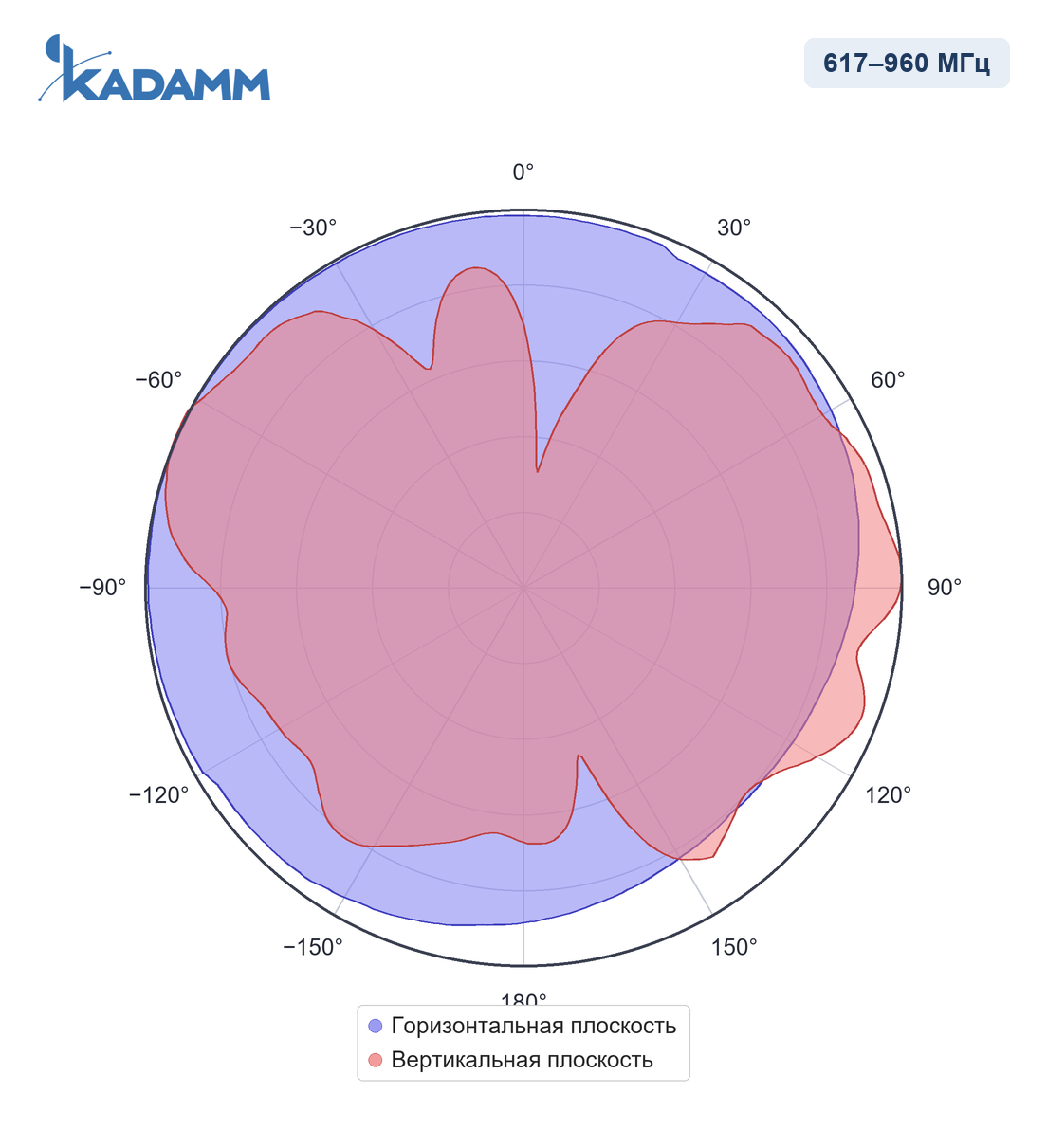

617–960 МГцПо горизонтали — круговая, по вертикали 85°, усиление в максимуме 3 дБи.

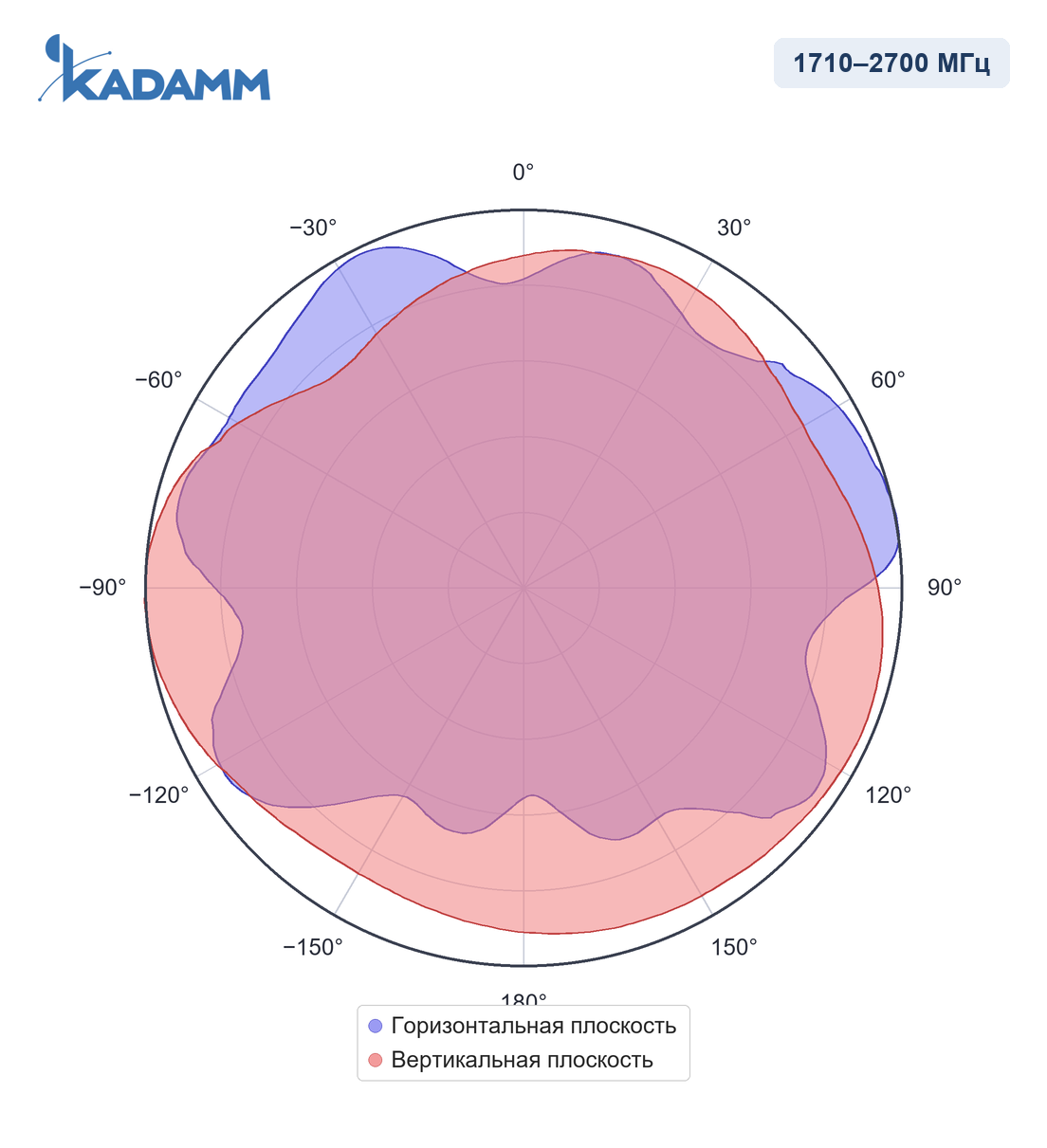

1710–2700 МГцПо горизонтали — круговая, по вертикали 70°, усиление в максимуме 5 дБи.

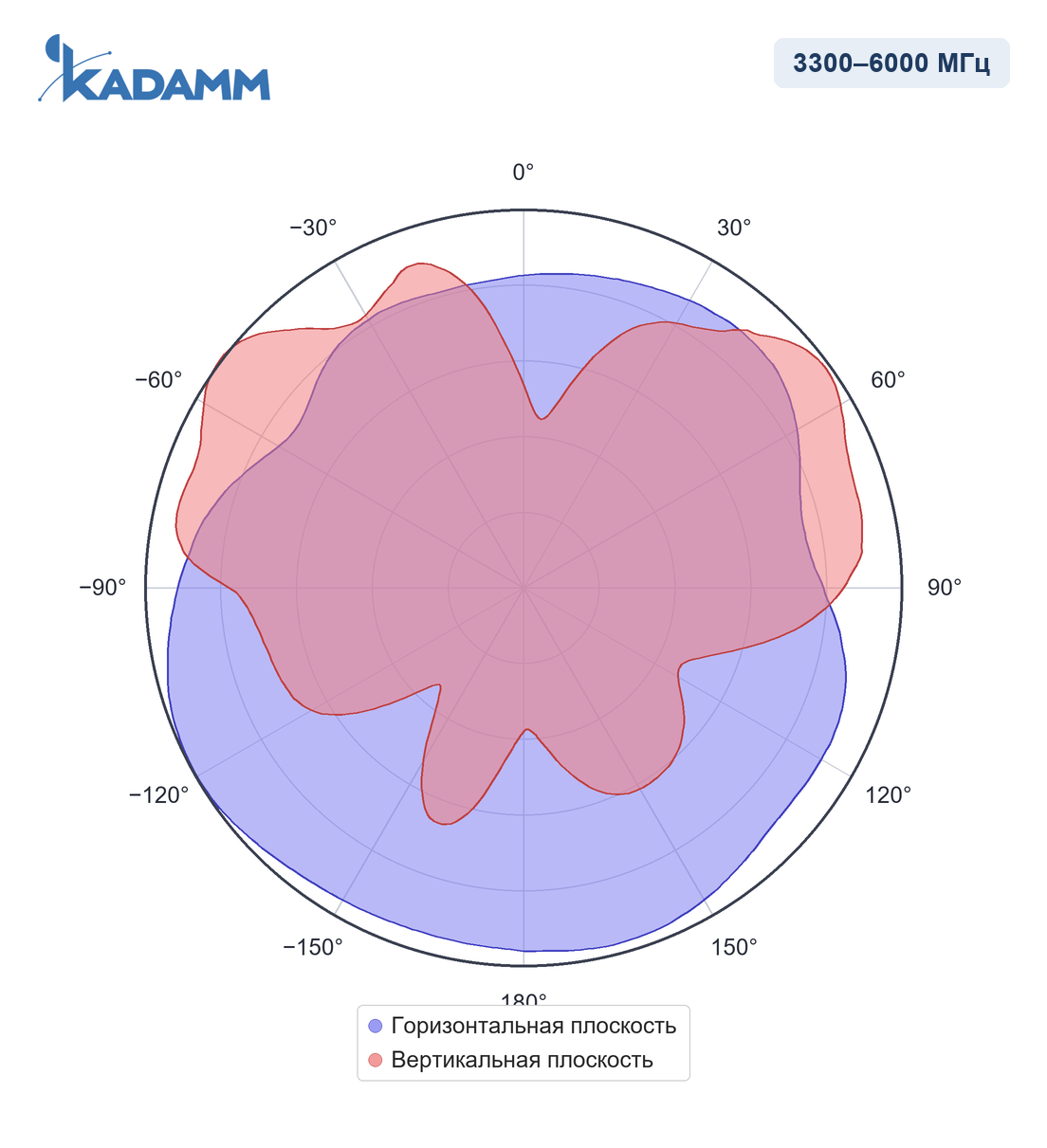

3300–6000 МГцПо горизонтали — круговая, по вертикали 28–55°, усиление в максимуме 5 дБи.

По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.

• IEC 61169-16 — присоединительные размеры разъёмов N; у I-ATO3-617/6000M — 2 × розетка N или вилка SMA или по заказу (IEC 61169-16).
• 3GPP TS 36.101 и 38.101-1 — полосы I-ATO3-617/6000M покрывают 13 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATO3-617/6000M в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATO3-617/6000M подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 3 дБи.
2. ЭИИМ = P − L + G = 15 − 2 + 3 = 16 дБм, то есть около 40 мВт в направлении максимума.
3. Потери в свободном пространстве на 20 м при 788 МГц (середина полосы 617–960 МГц): L = 32,45 + 20·lg 788 + 20·lg 0,02 = 56,4 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 16 − 56,4 = −40,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Потолочные антенны ставят в офисах, торговых центрах, гостиницах, больницах, на паркингах и в метро — во внутренних системах покрытия сотовой связи.

Сети и службы в полосах I-ATO3-617/6000M:

Перед заказом KADAMM I-ATO3-617/6000M сверьте с проектом:

• Частоты оборудования — внутри 617–960, 1710–2700, 3300–4000 и 4900–6000 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 2×N
• Опора и крепление — на трубу Ø25–50 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление I-ATO3-617/6000M — на трубу Ø25–50 мм.
• I-ATO3-617/6000M крепят к потолку излучателем вниз, ближе к центру обслуживаемой зоны и в стороне от металлических конструкций.
• Разъёмы — 2 × розетка N или вилка SMA или по заказу (IEC 61169-16), выведены снизу.
• Внутри здания герметизация разъёмов I-ATO3-617/6000M не нужна, важнее разгрузить разъём: кабель крепят рядом с антенной.

Упаковка 330 × 105 × 90 мм.
