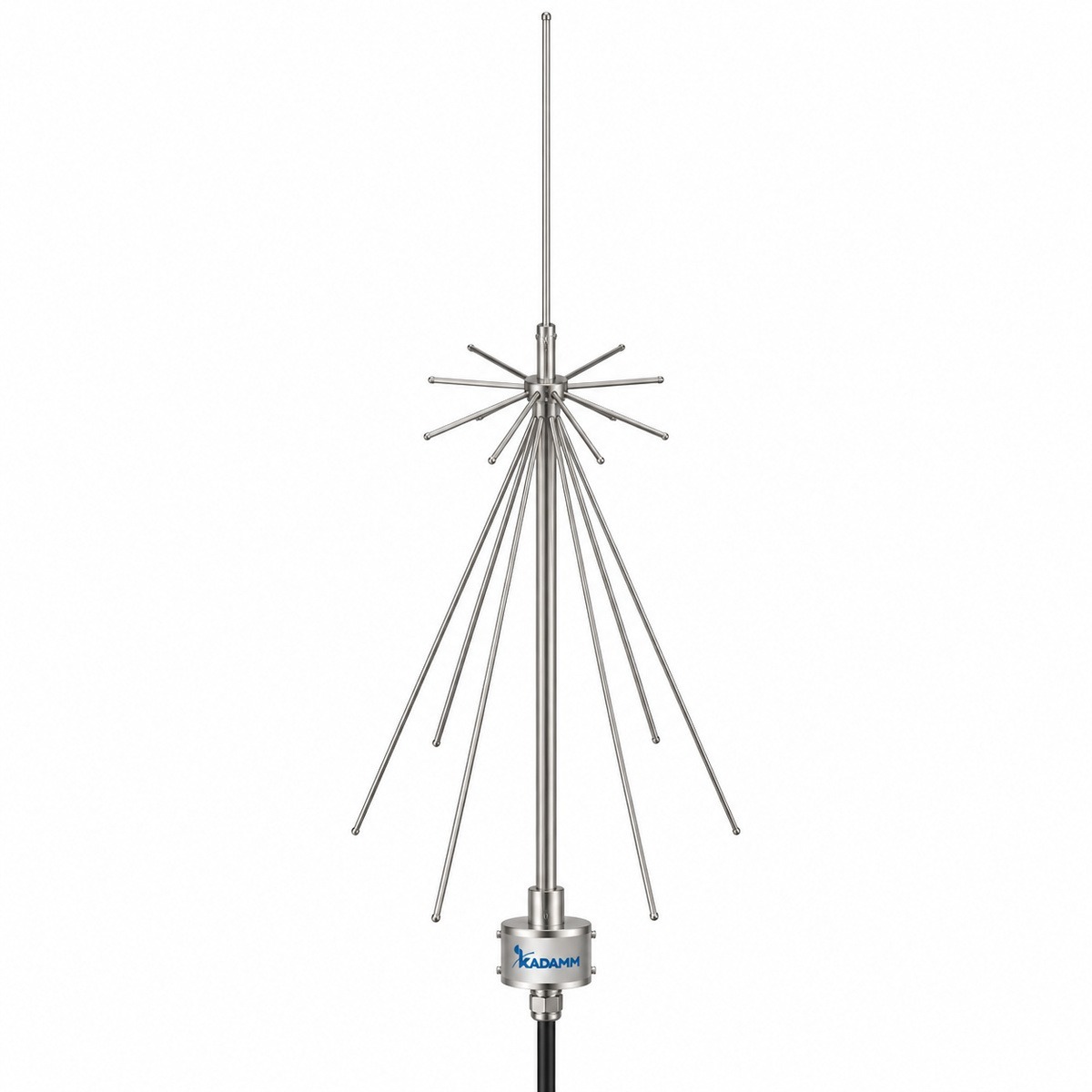

KADAMM ACD-1000 — дискоконусная антенна 100–1000 МГц: 1–3,5 дБи, 150 Вт

KADAMM ACD-1000 — дискоконусная антенна. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.

Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 1–3,5 дБи набирается сжатием диаграммы по вертикали: энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.

Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 3,5 дБи = 1,4 дБд.

На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.

Пример расчёта: на 550 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 550 + 20·lg 10 ≈ 107,3 дБ. Антенна с усилением 1 дБи сокращает их на 1 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −74,3 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: КСВН не более 2,0. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 2 м, 1 кг.

Разъём — N-F. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ACD-1000.
• IEC 60529 — документ, на который ссылается техническое описание ACD-1000.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход ACD-1000 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 1 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 1 = 41 дБм, то есть около 13 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 550 МГц (середина полосы 100–1000 МГц): L = 32,45 + 20·lg 550 + 20·lg 1 = 87,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 41 − 87,3 = −46,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.

Сети и службы в полосах ACD-1000:

Перед заказом KADAMM ACD-1000 сверьте с проектом:

• Частоты оборудования — внутри 100–1000 МГц

• После затяжки соединения ACD-1000 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление ACD-1000 включают в контур заземления и молниезащиты опоры по проекту.
