KADAMM ACD-25 — дискоконусные широкополосные антенны 25 МГц – 18 ГГц, 0–5 дБи, разъёмы N и SMA
Дискоконусные широкополосные антенны: 25–18000 МГц, усиление 0–5 дБи.
25–18000 МГцУсиление 0–5 дБиРазъём N, SMA
▤
Подберём ACD-25 под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →25–18000 МГц
Диапазон
0–5 дБи
Усиление
N, SMA
Разъёмы
14
Исполнений
Что представляет собой антенна

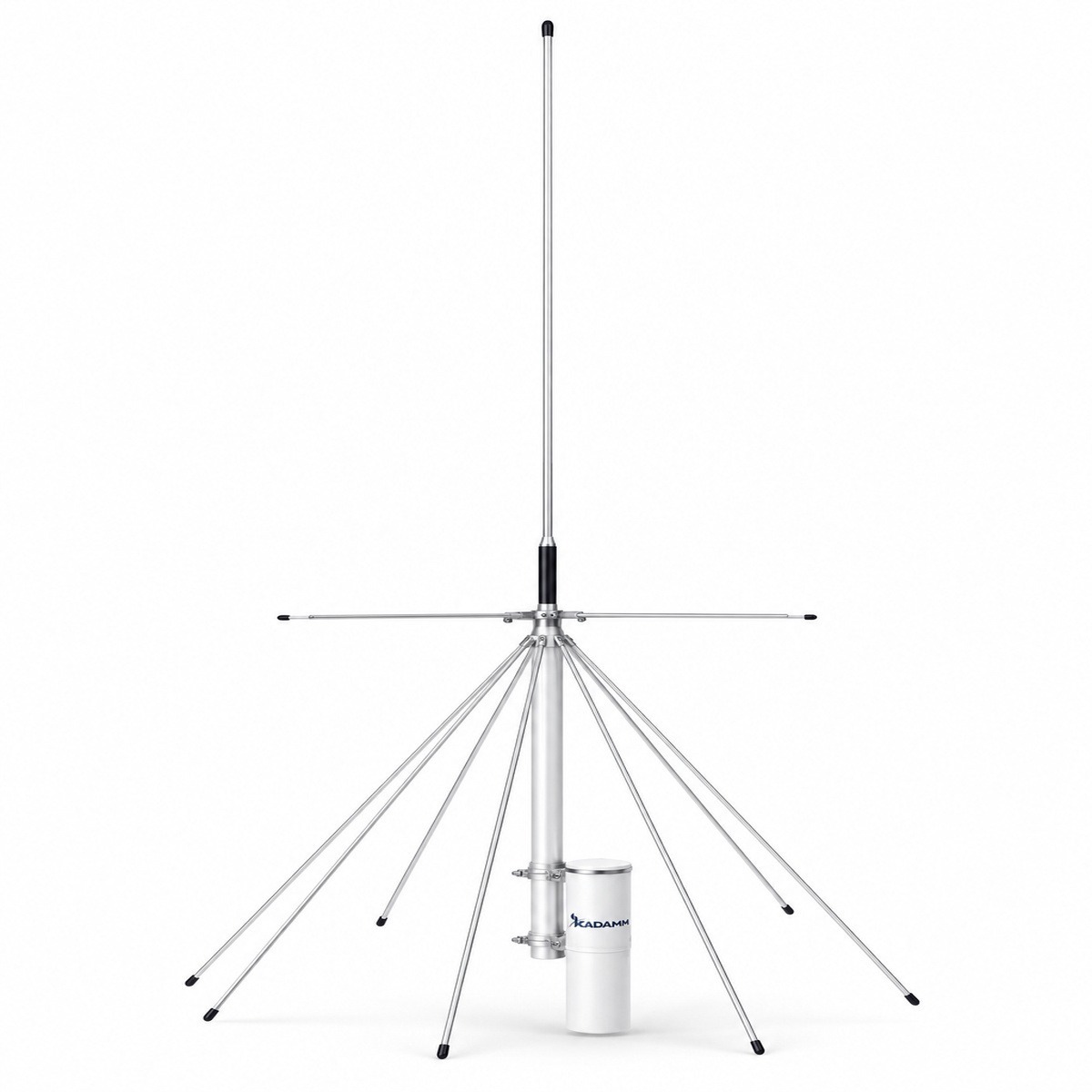

KADAMM ACD-25 — дискоконусные широкополосные антенны диапазона 25–18000 МГц. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.
Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 0–5 дБи набирается сжатием диаграммы по вертикали: энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.
Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 5 дБи = 2,9 дБд.
На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.
Разъём — N, SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Дискоконусные широкополосные антенны: 25–18000 МГц, усиление 0–5 дБи.
Чем отличается от похожих моделей KADAMM
KADAMM AOU-698/2700
- Полосы 25–18000 МГц, у AOU-698/2700 — 600–6000 МГц
- Разъём N, SMA, у AOU-698/2700 — SMA, N
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
KADAMM RDC
- Полосы 25–18000 МГц, у RDC — 617–960, 1710–3800 и 4900–6000 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
KADAMM AC-1150/1280-5
- Полосы 25–18000 МГц, у AC-1150/1280-5 — 1150–1280 МГц
- Усиление 0–5 дБи, у AC-1150/1280-5 — 5,3 дБи (меньше на 0,3 дБ)
- Разъём N, SMA, у AC-1150/1280-5 — N
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Излучатели1 вход.
РазъёмыПо исполнению (см. таблицу «Исполнения»).
Диаграммы направленности

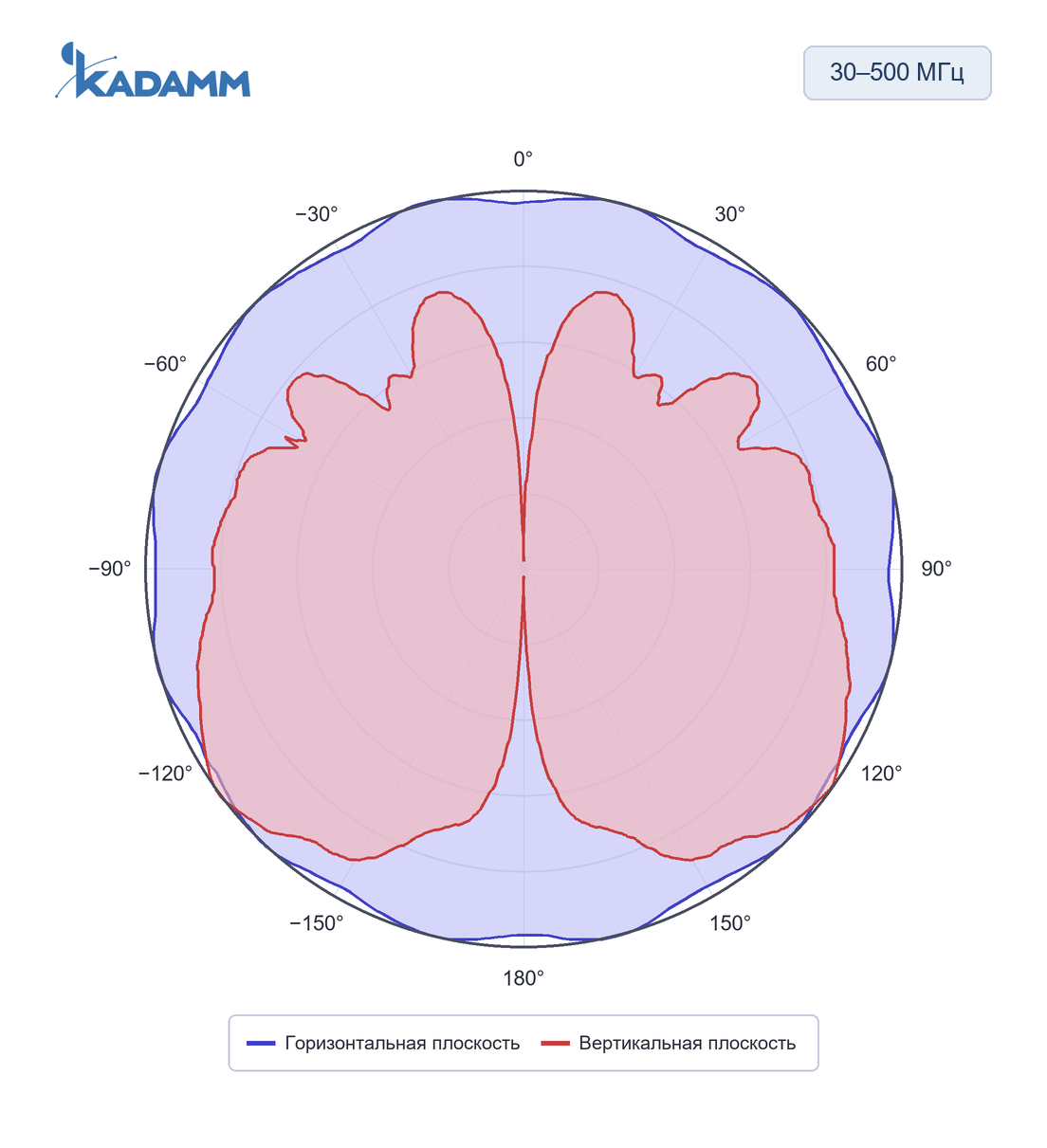

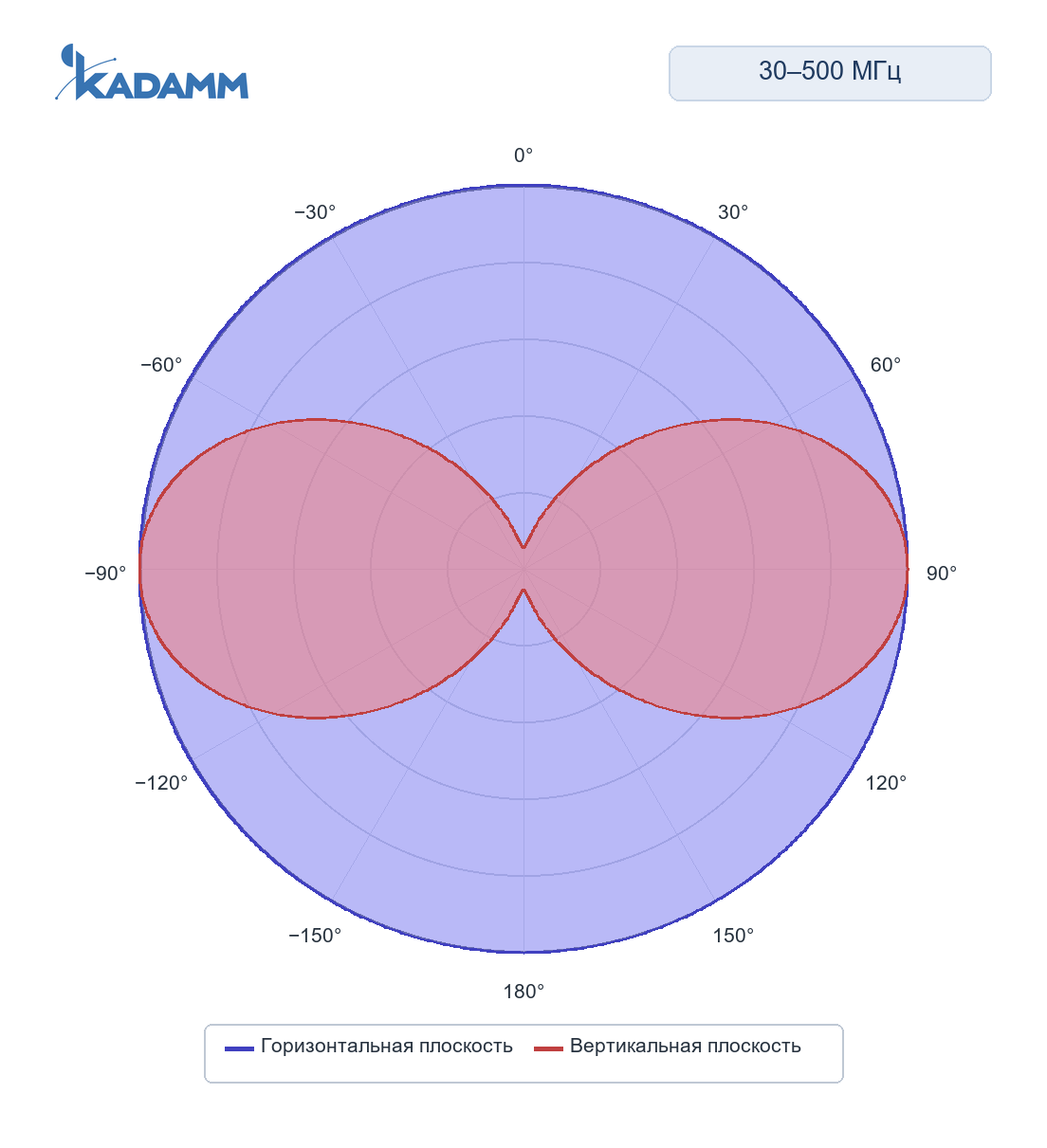

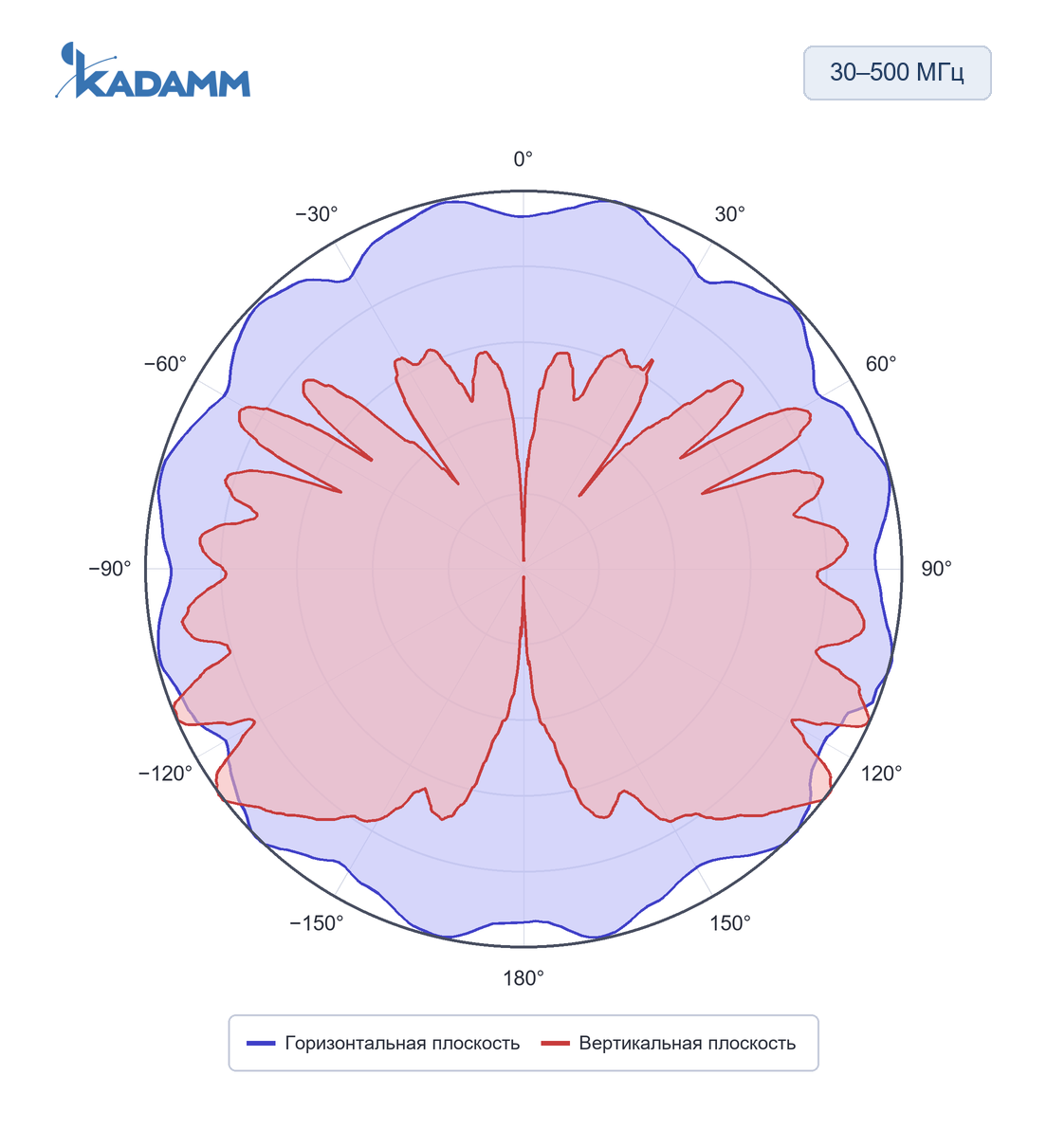

30–500 МГц, исполнение KADAMM ACD-30/500-1, горизонтальная и вертикальная плоскости, частота замера 30 МГц
30–500 МГц, исполнение KADAMM ACD-30/500-1, горизонтальная и вертикальная плоскости, частота замера 300 МГц
30–500 МГц, исполнение KADAMM ACD-30/500-1, горизонтальная и вертикальная плоскости, частота замера 500 МГц

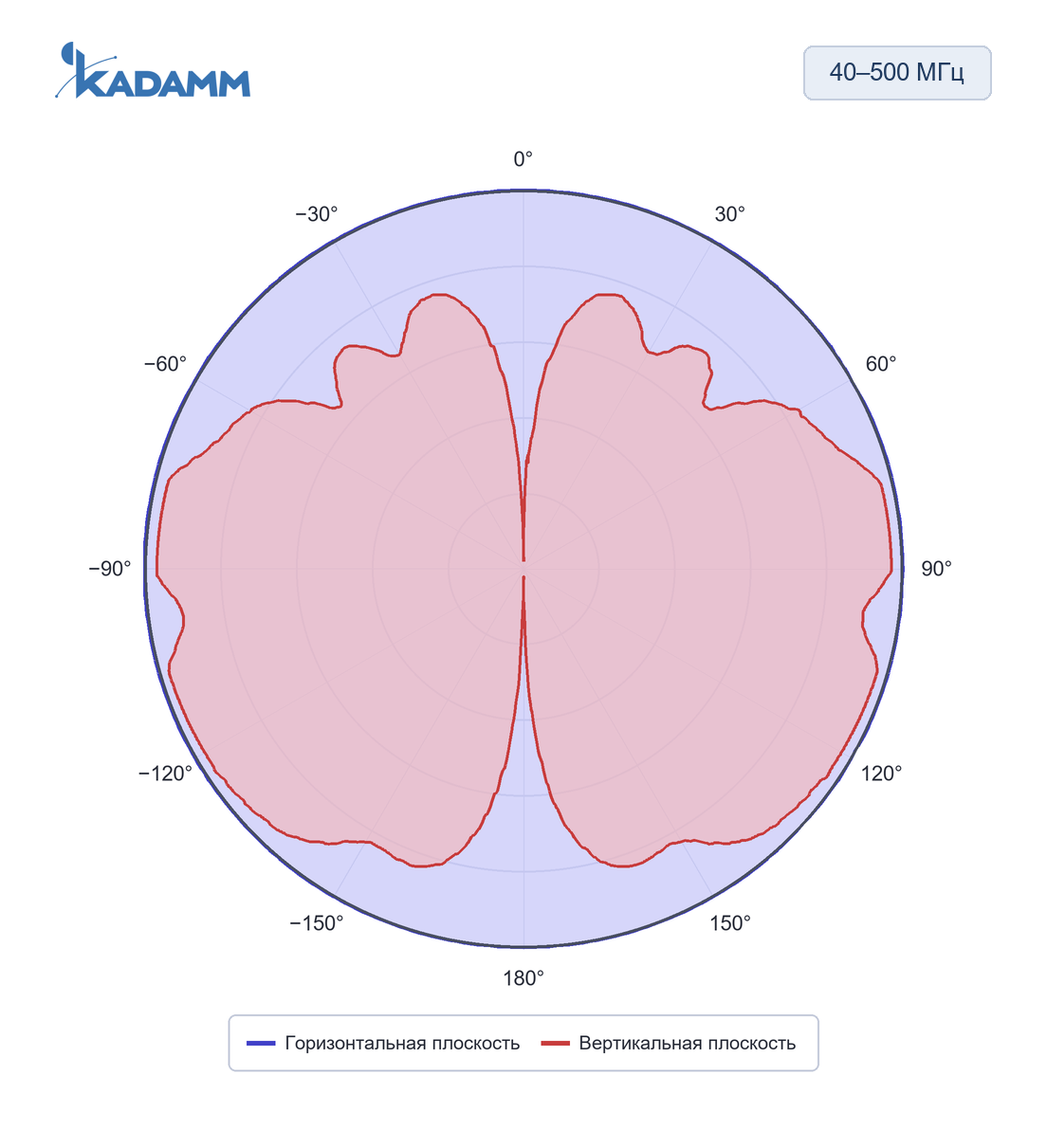

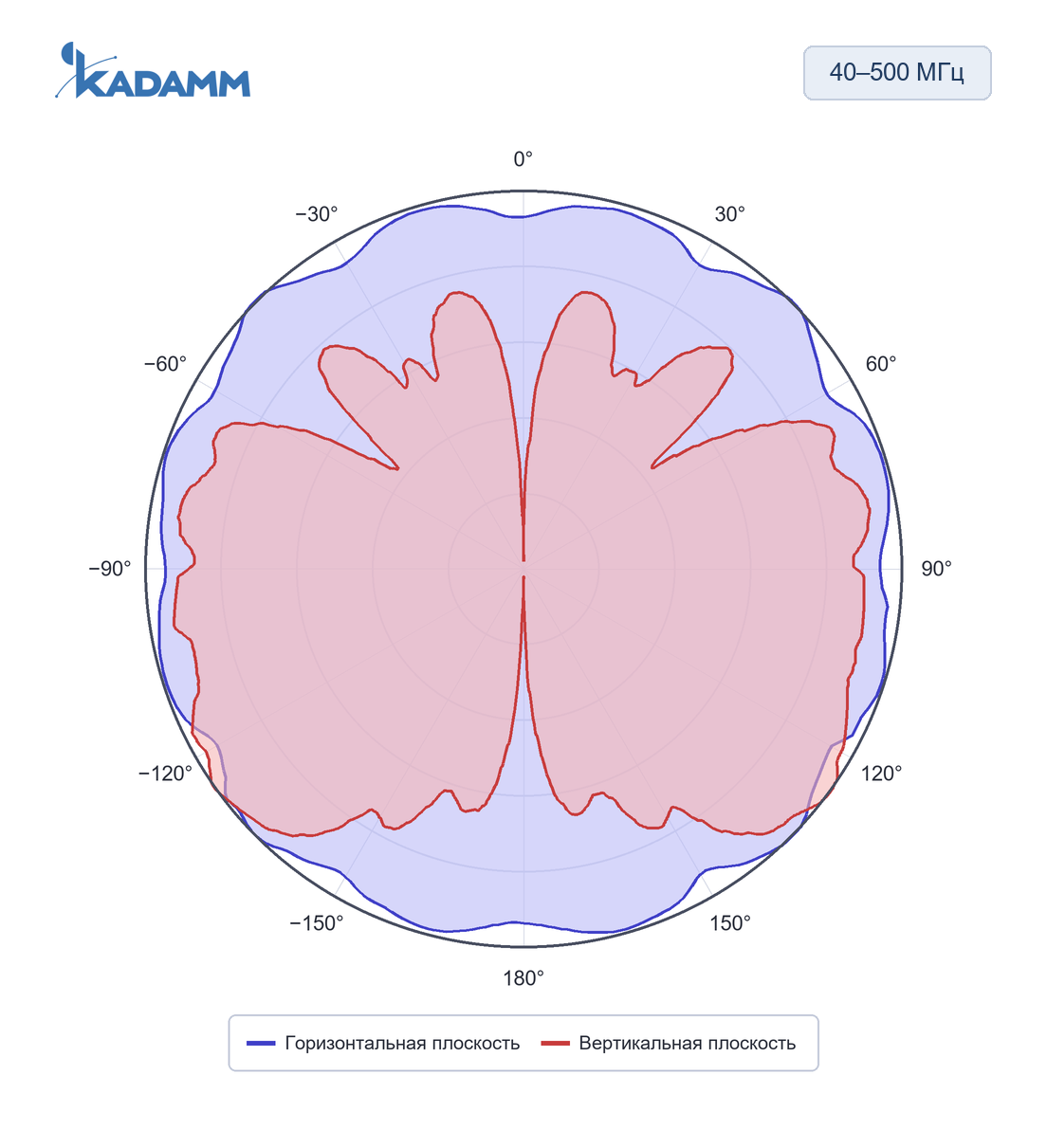

40–500 МГц, исполнение KADAMM ACD-40/500-1, горизонтальная и вертикальная плоскости, частота замера 40 МГц
40–500 МГц, исполнение KADAMM ACD-40/500-1, горизонтальная и вертикальная плоскости, частота замера 300 МГц
40–500 МГц, исполнение KADAMM ACD-40/500-1, горизонтальная и вертикальная плоскости, частота замера 500 МГц

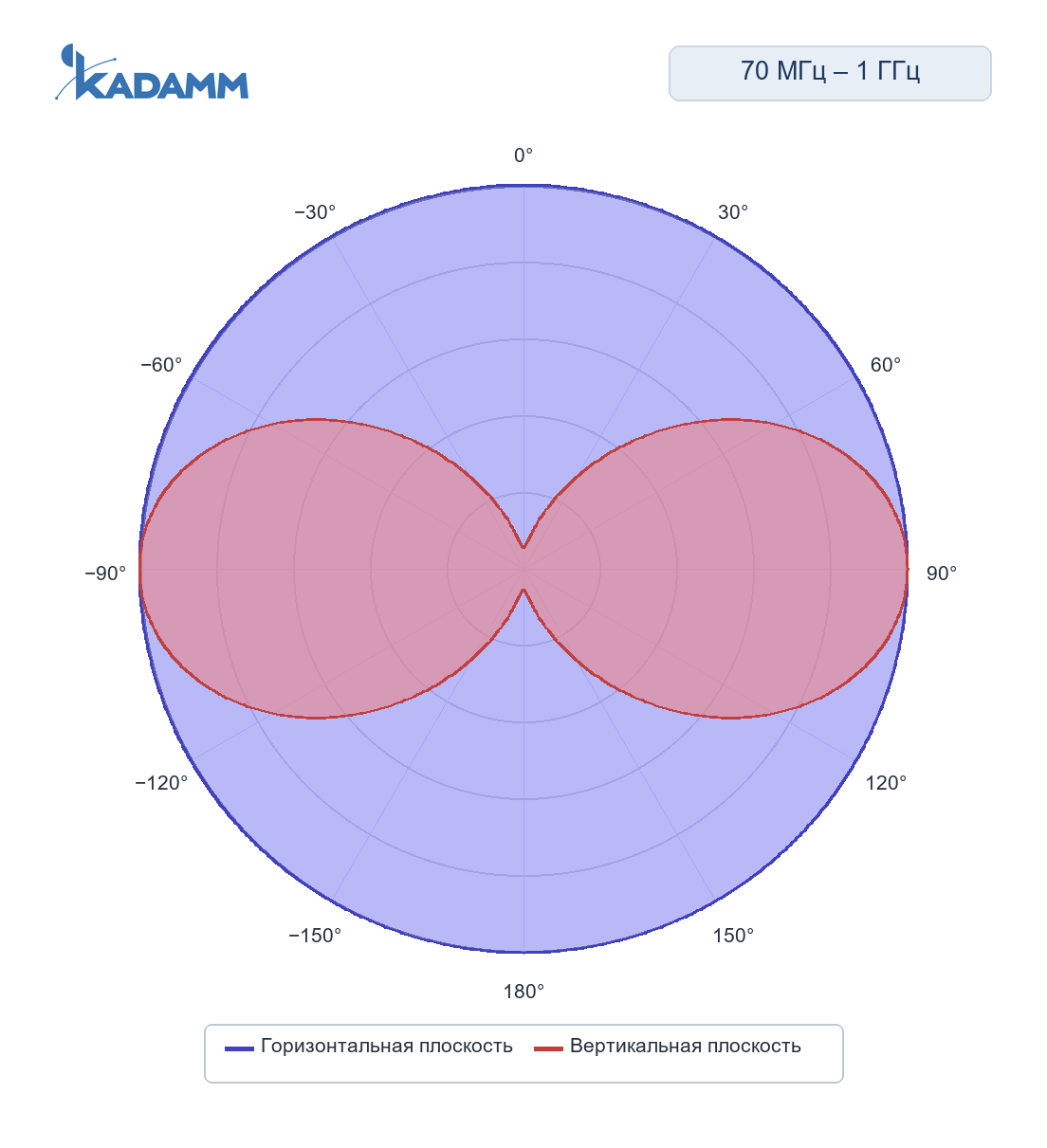

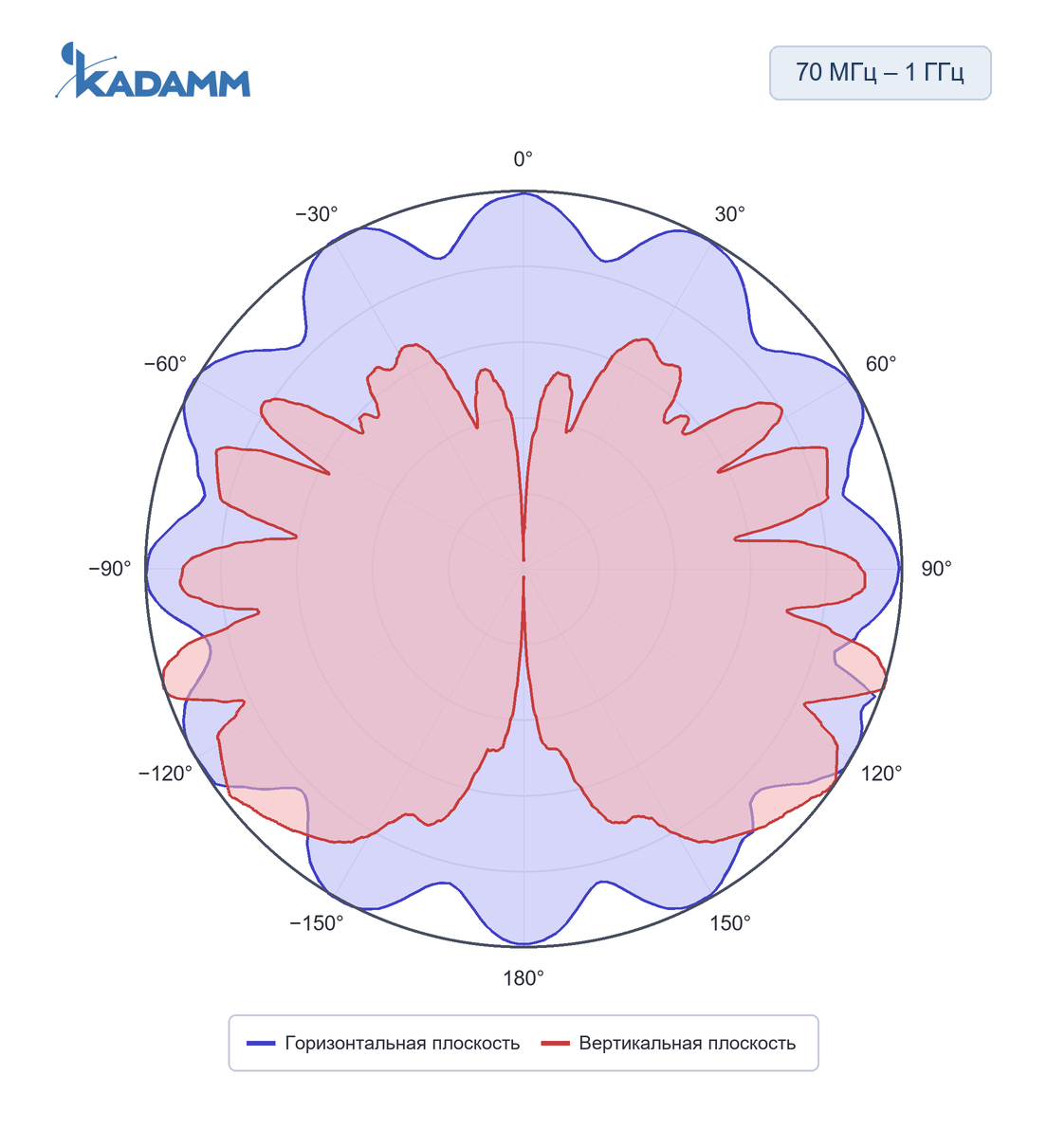

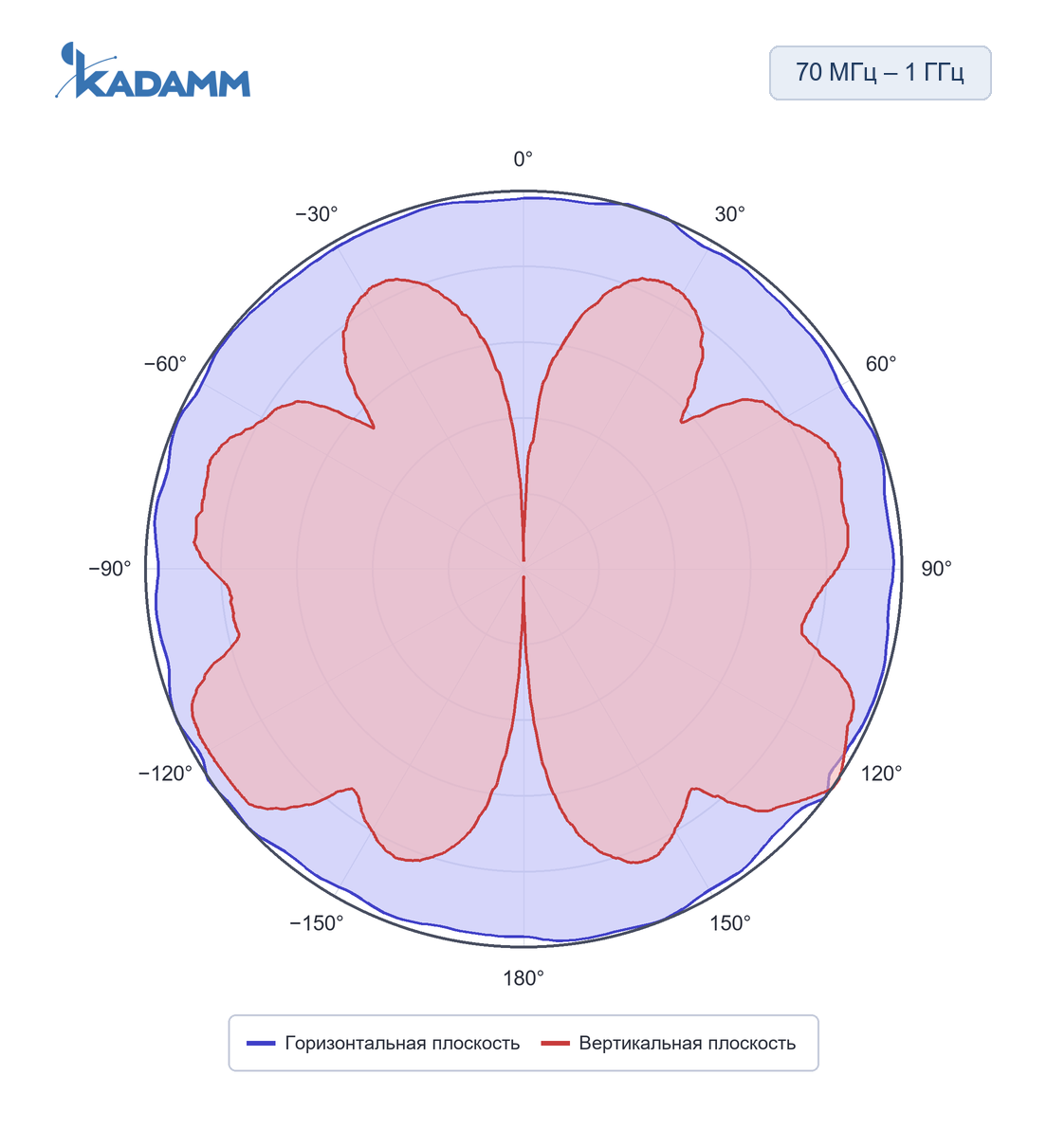

70–1000 МГц, исполнение KADAMM ACD-70/1000-3, горизонтальная и вертикальная плоскости, частота замера 70 МГц
70–1000 МГц, исполнение KADAMM ACD-70/1000-3, горизонтальная и вертикальная плоскости, частота замера 400 МГц
70–1000 МГц, исполнение KADAMM ACD-70/1000-3, горизонтальная и вертикальная плоскости, частота замера 1000 МГц

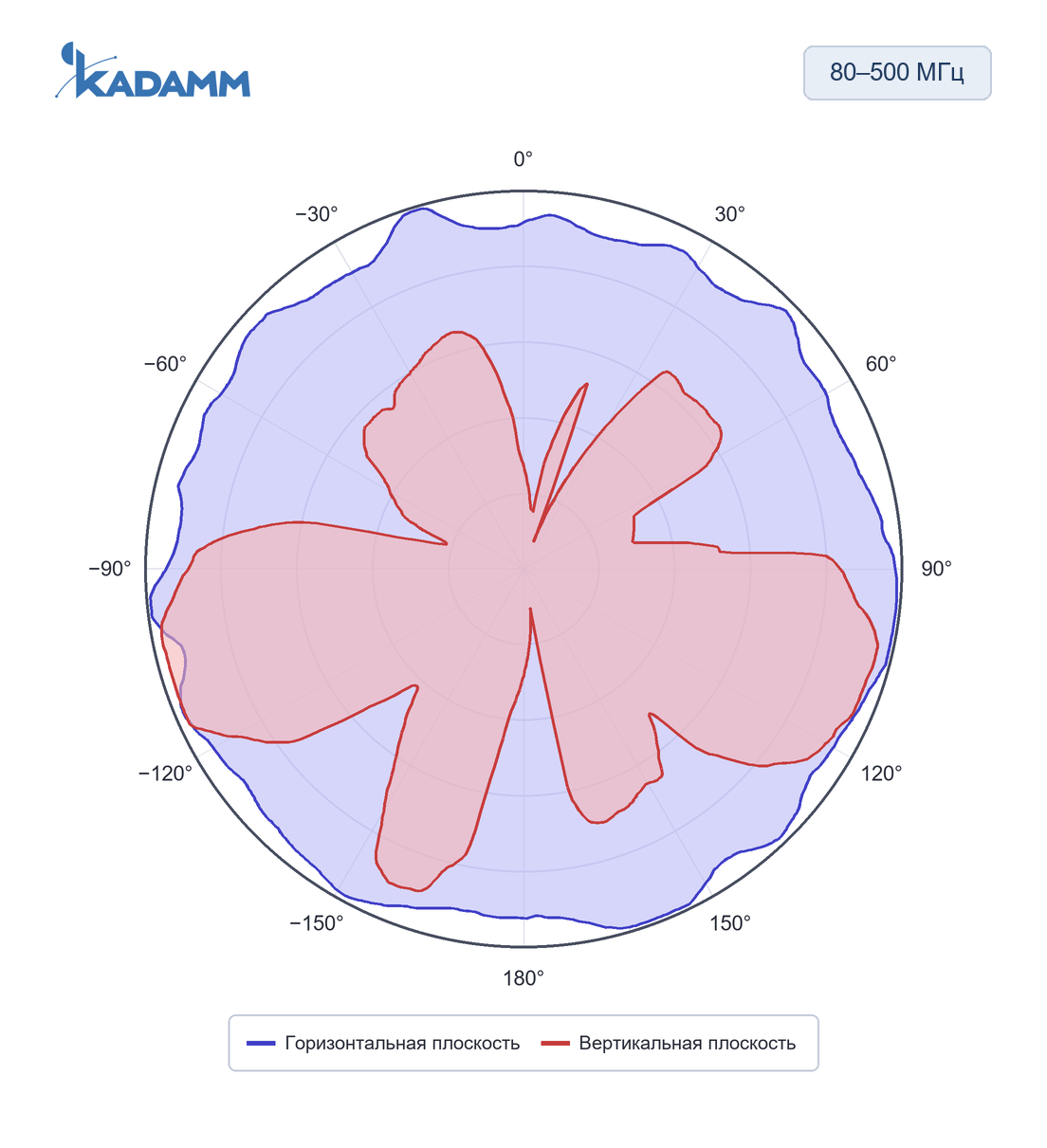

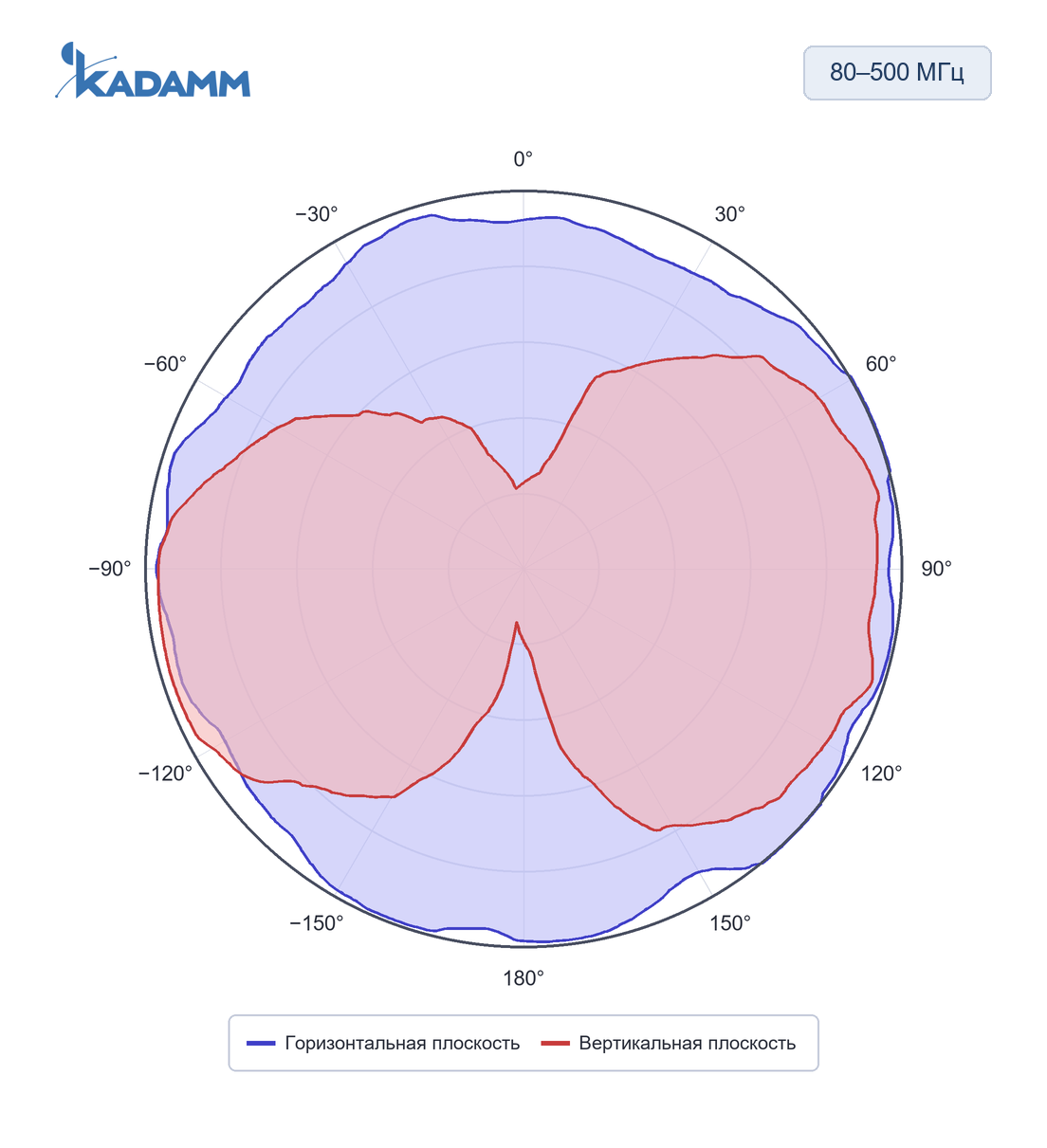

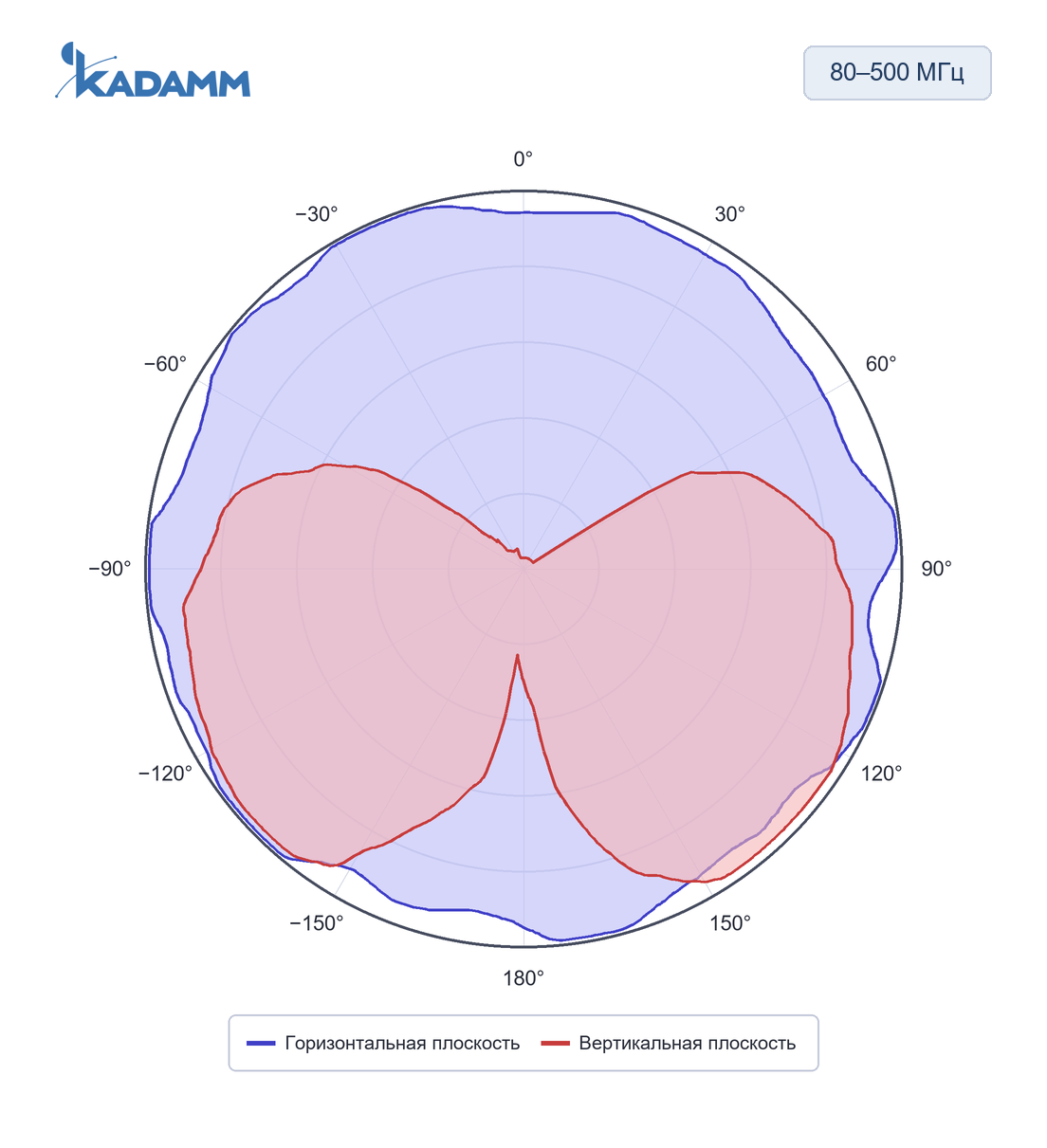

80–500 МГц, исполнение KADAMM ACD-80/500-0, горизонтальная и вертикальная плоскости, частота замера 240 МГц
80–500 МГц, исполнение KADAMM ACD-80/500-0, горизонтальная и вертикальная плоскости, частота замера 80 МГц
80–500 МГц, исполнение KADAMM ACD-80/500-0, горизонтальная и вертикальная плоскости, частота замера 500 МГц

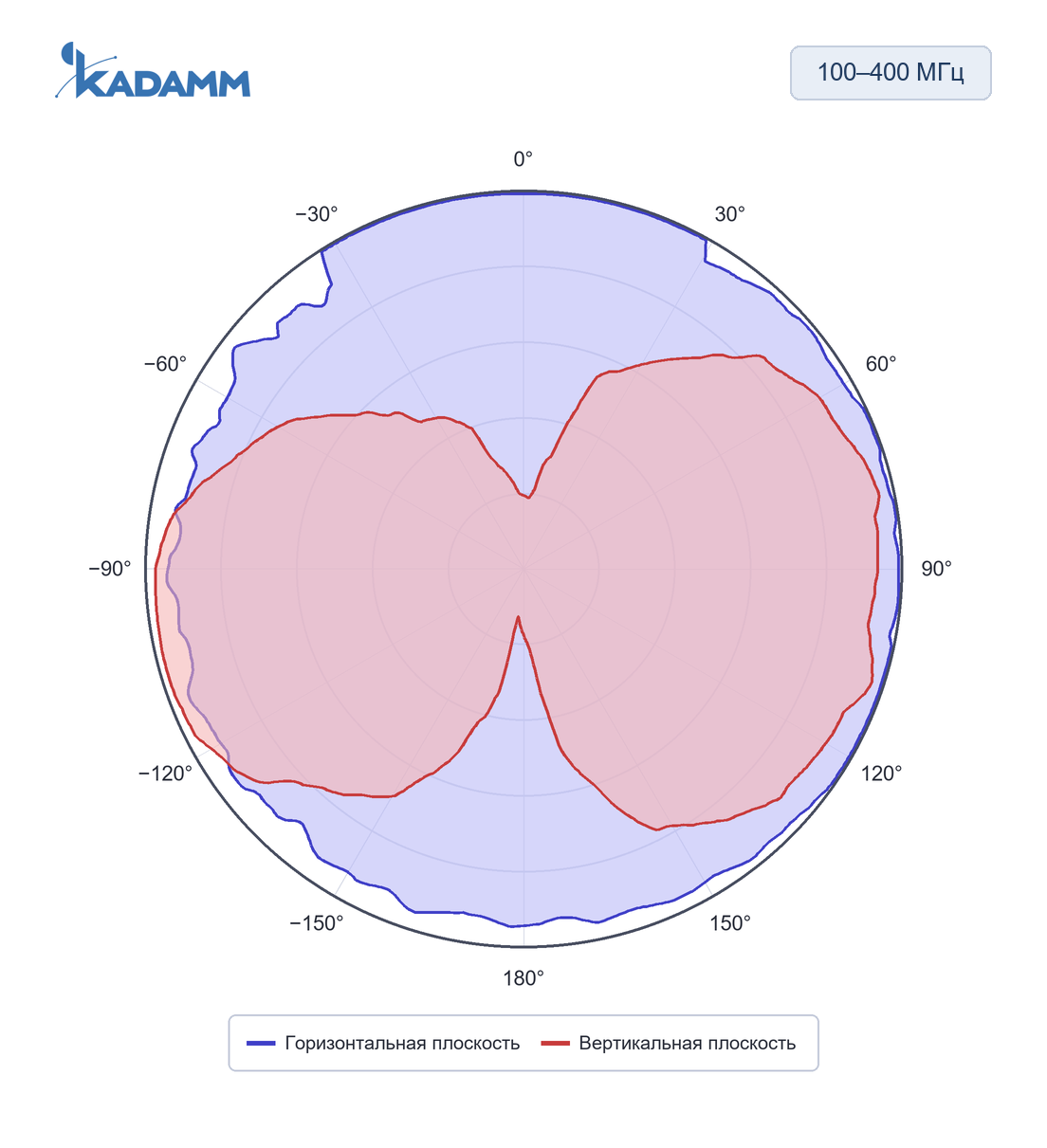

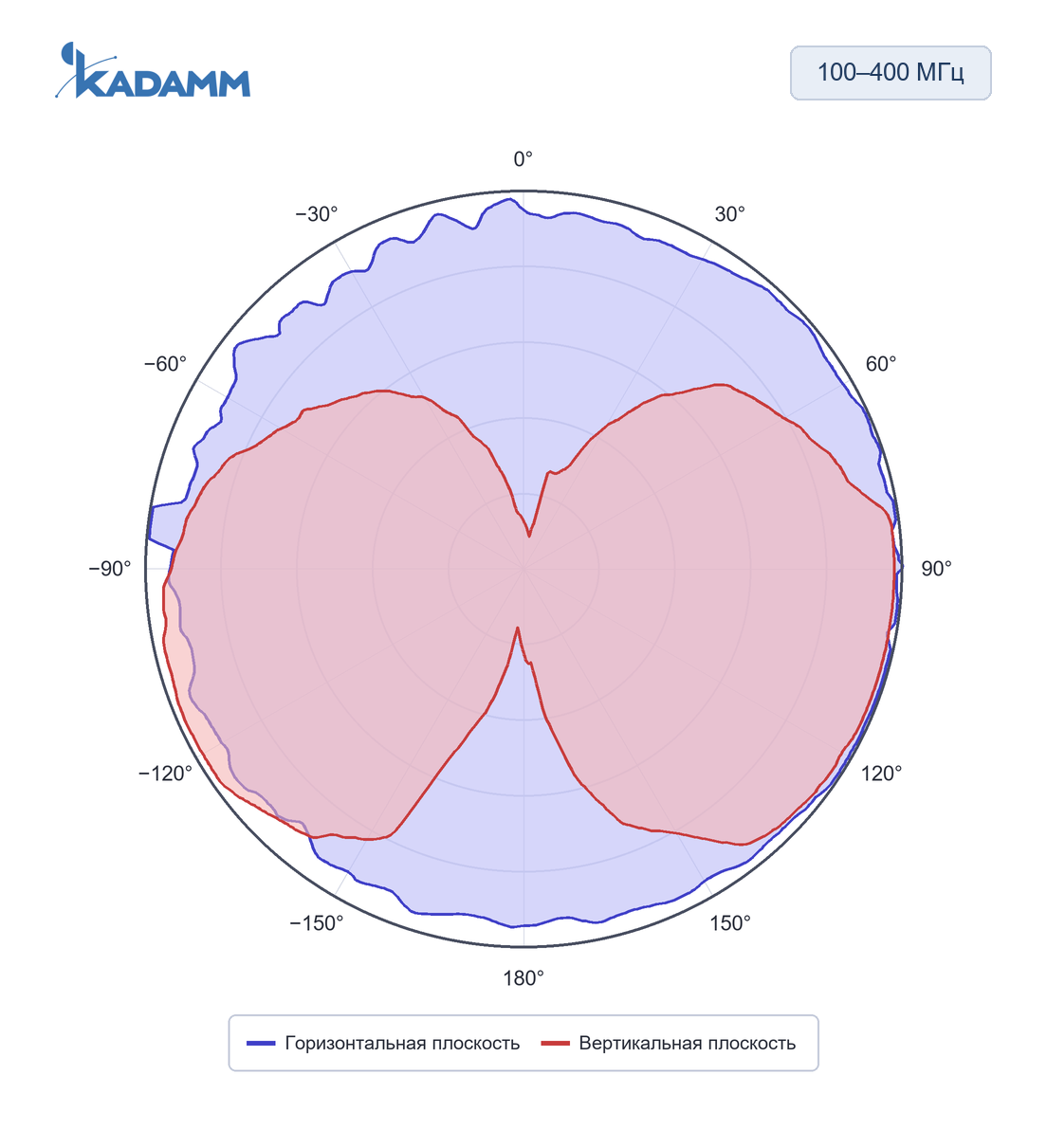

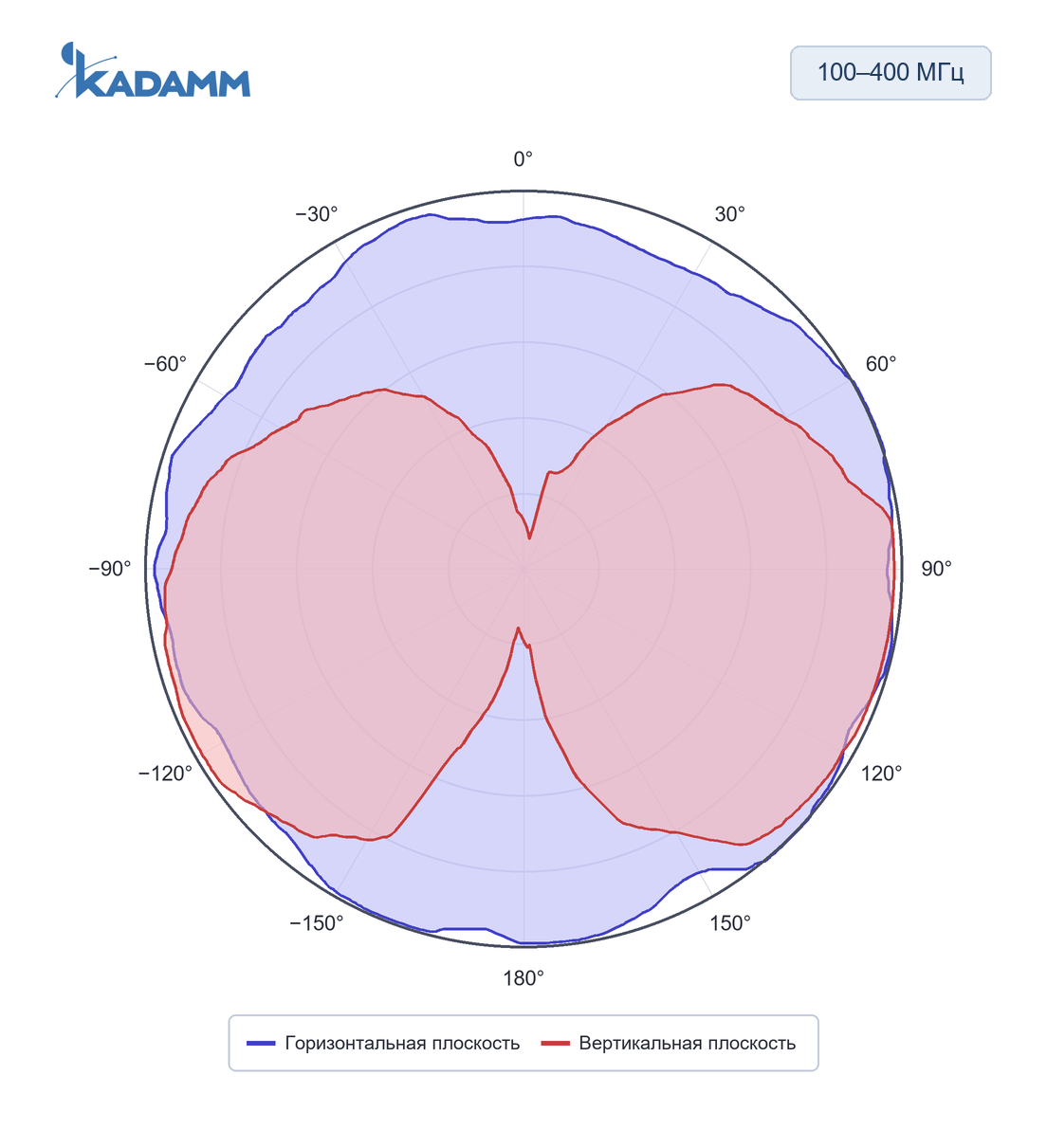

100–400 МГц, исполнение KADAMM ACD-100/400-0, горизонтальная и вертикальная плоскости, частота замера 100 МГц
100–400 МГц, исполнение KADAMM ACD-100/400-0, горизонтальная и вертикальная плоскости, частота замера 250 МГц
100–400 МГц, исполнение KADAMM ACD-100/400-0, горизонтальная и вертикальная плоскости, частота замера 400 МГц

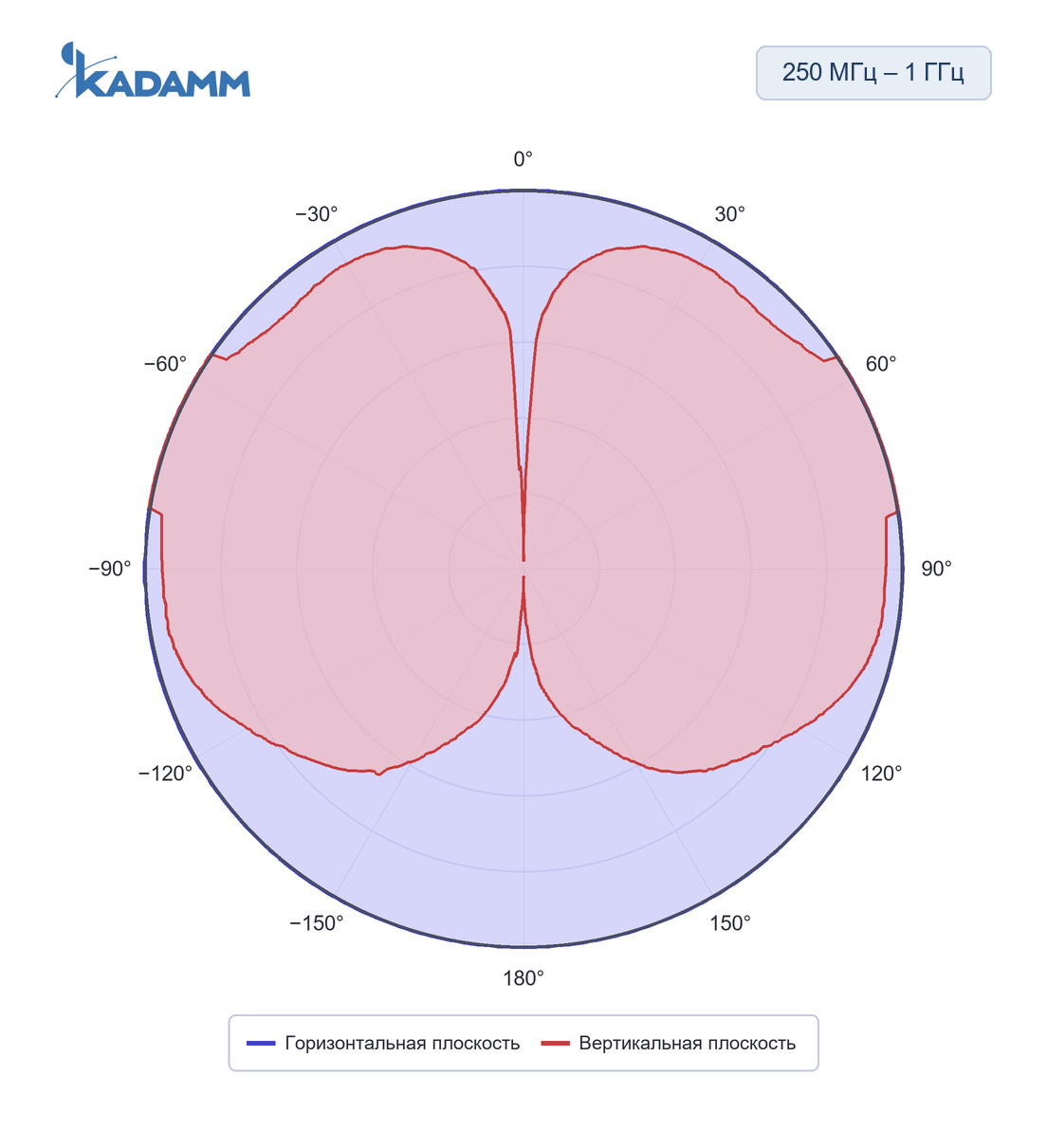

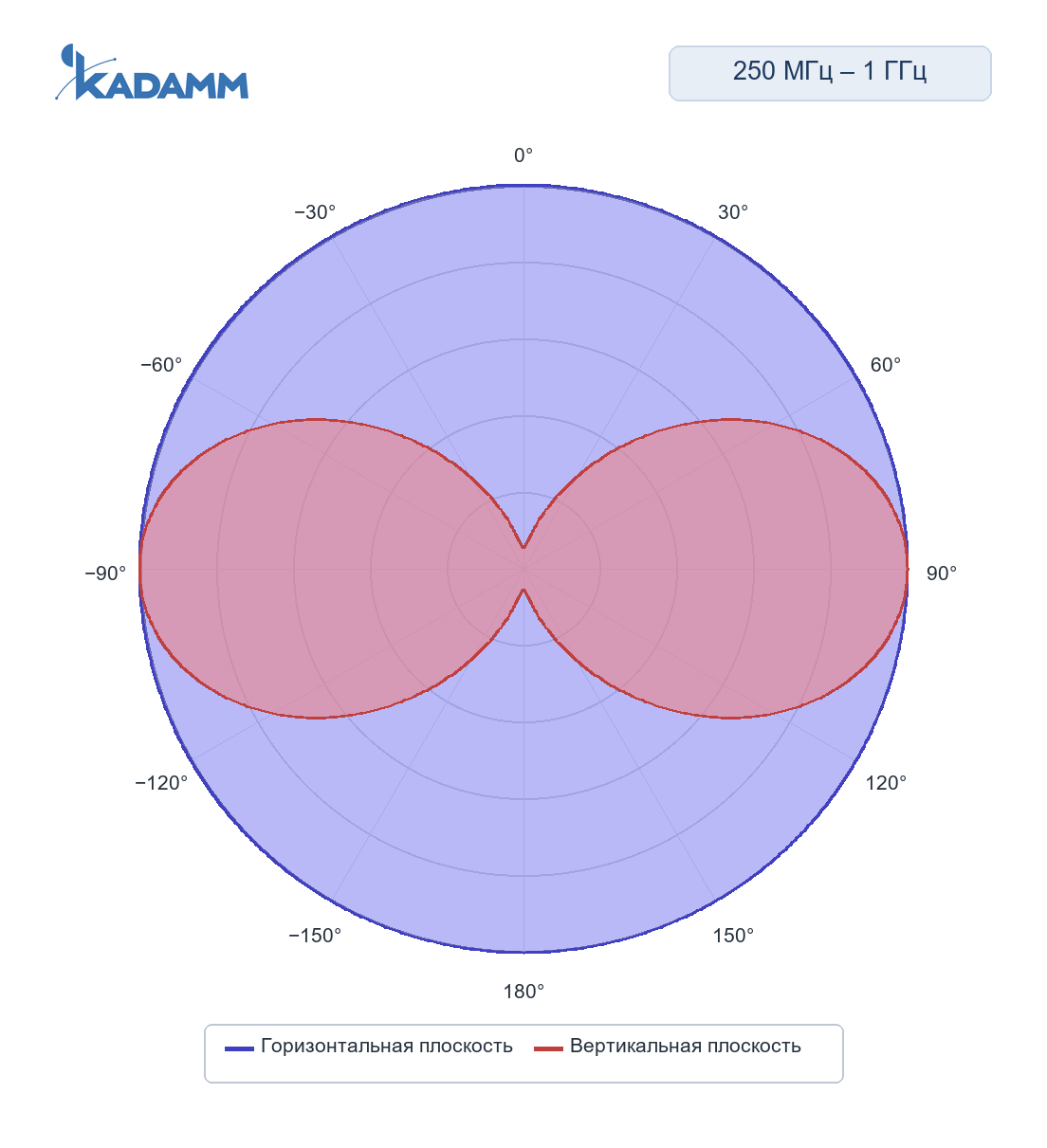

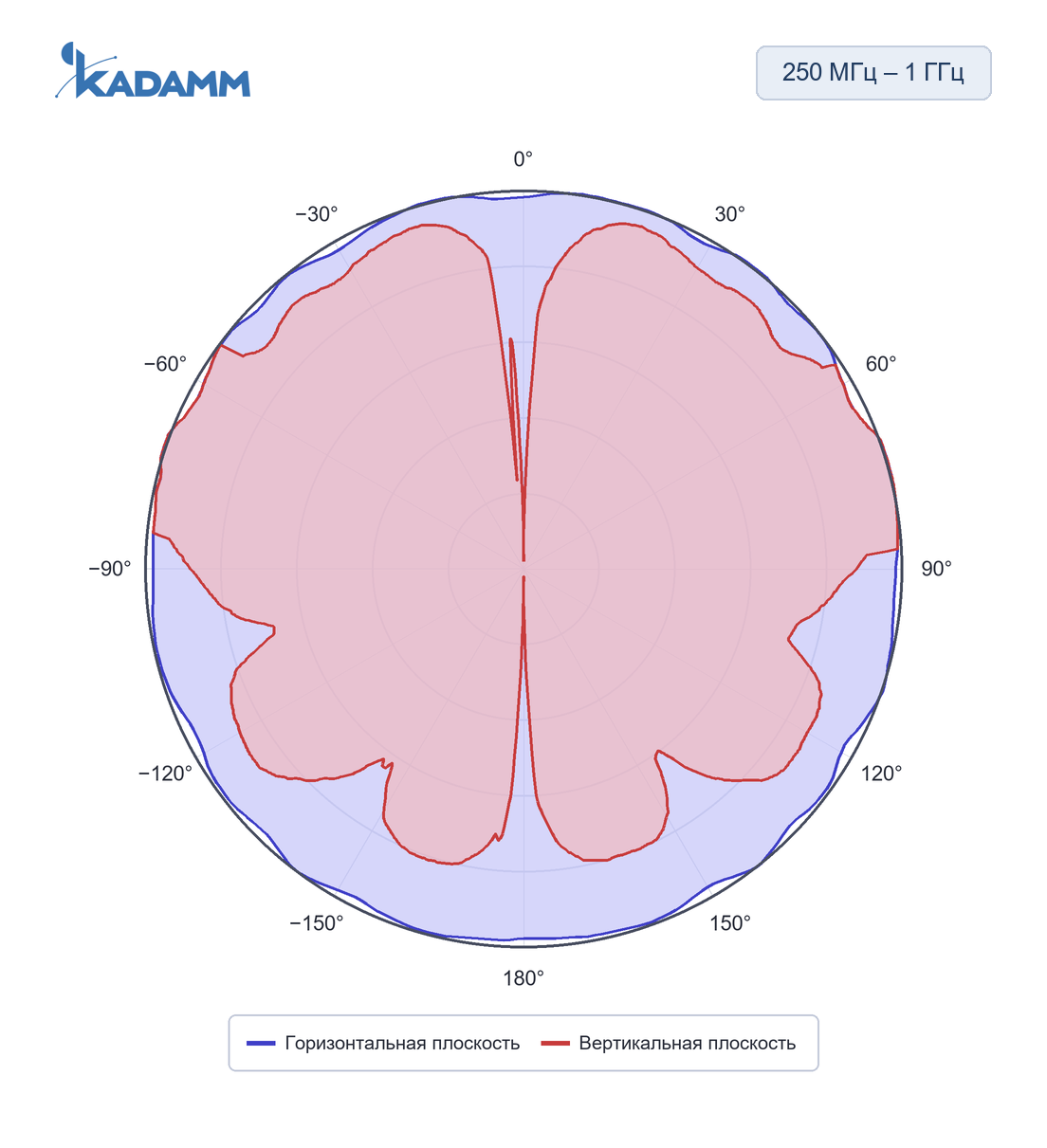

250–1000 МГц, исполнение KADAMM ACD-250/1000-1,5, горизонтальная и вертикальная плоскости, частота замера 250 МГц
250–1000 МГц, исполнение KADAMM ACD-250/1000-1,5, горизонтальная и вертикальная плоскости, частота замера 500 МГц
250–1000 МГц, исполнение KADAMM ACD-250/1000-1,5, горизонтальная и вертикальная плоскости, частота замера 1000 МГц

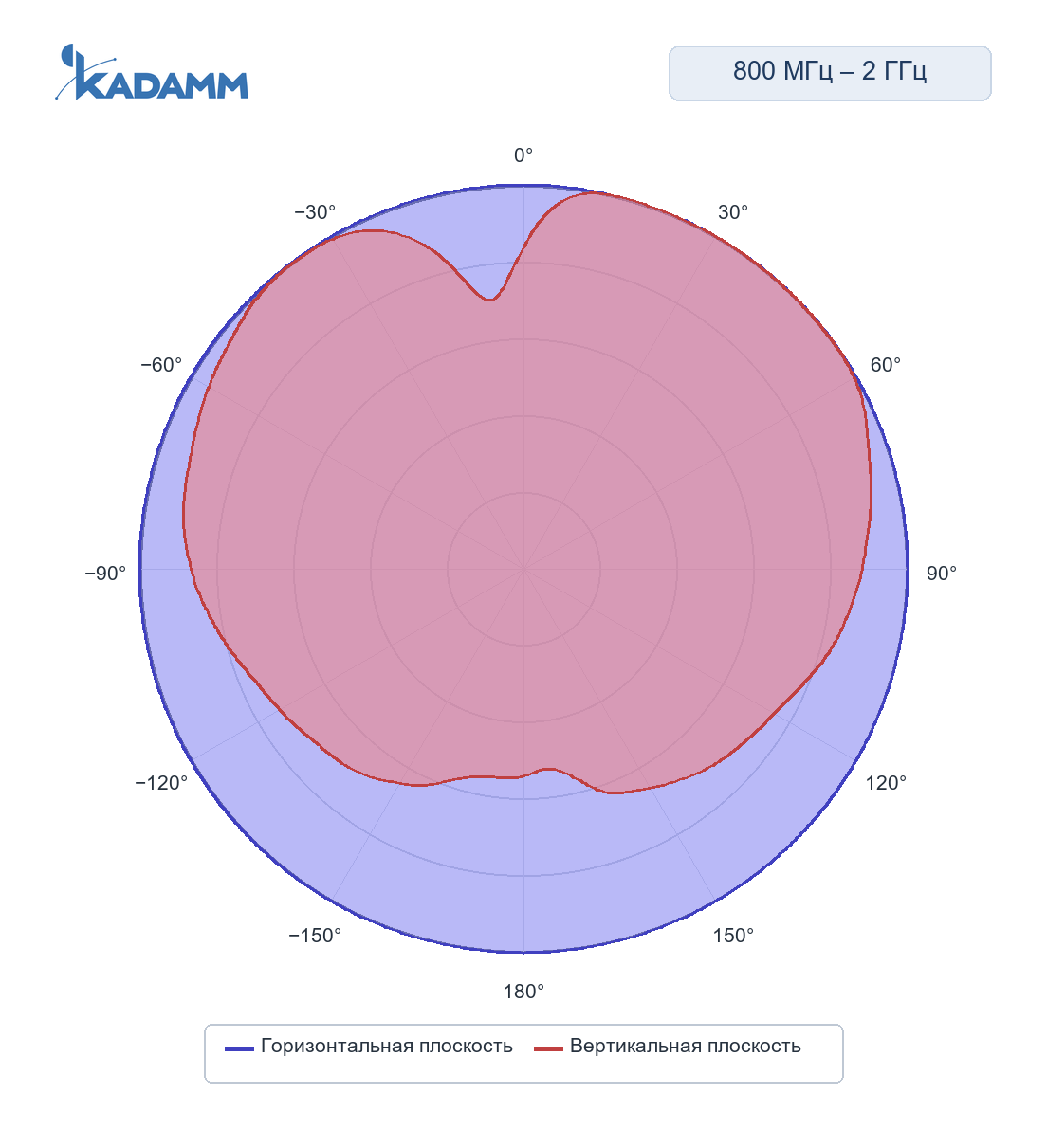

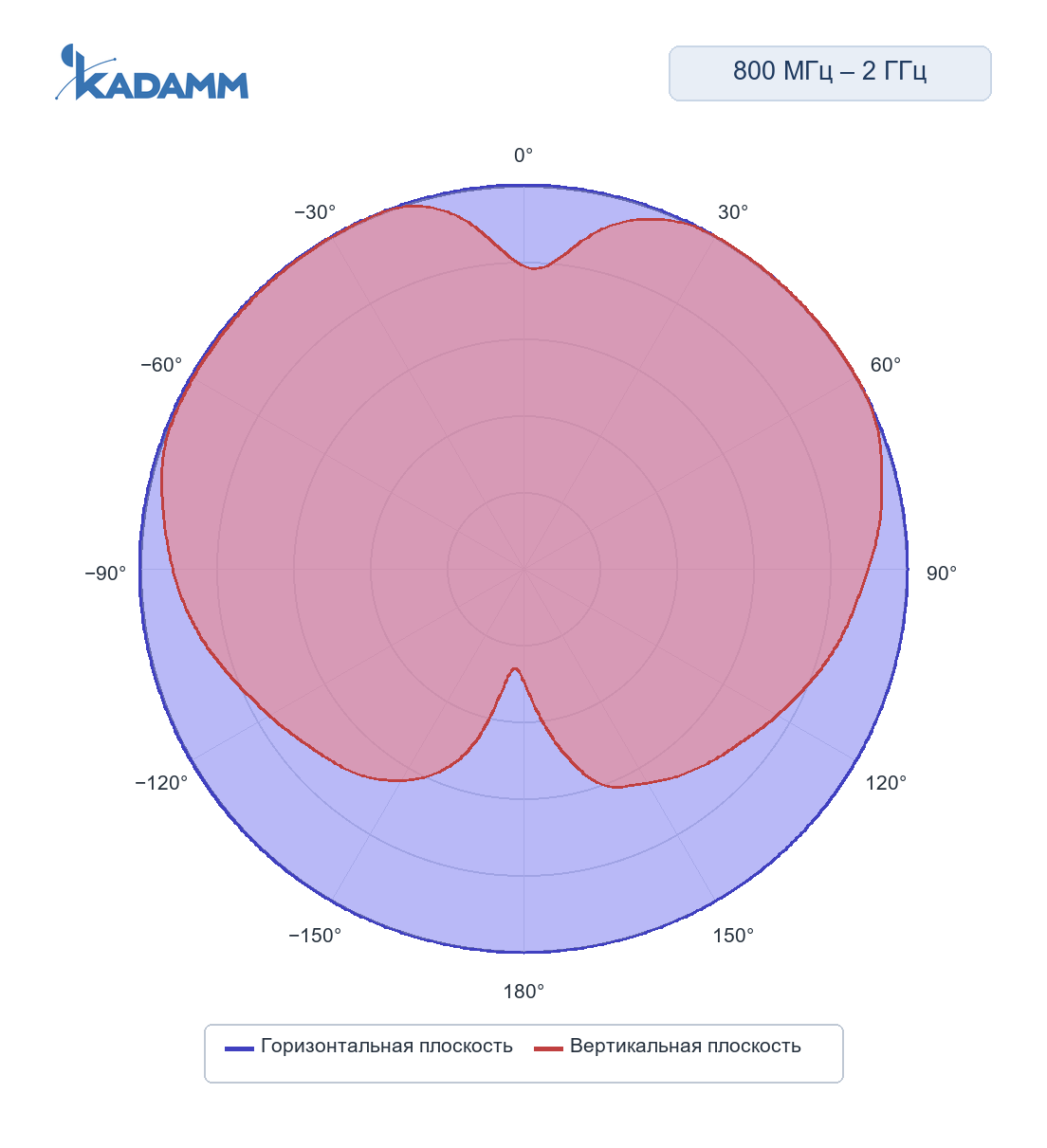

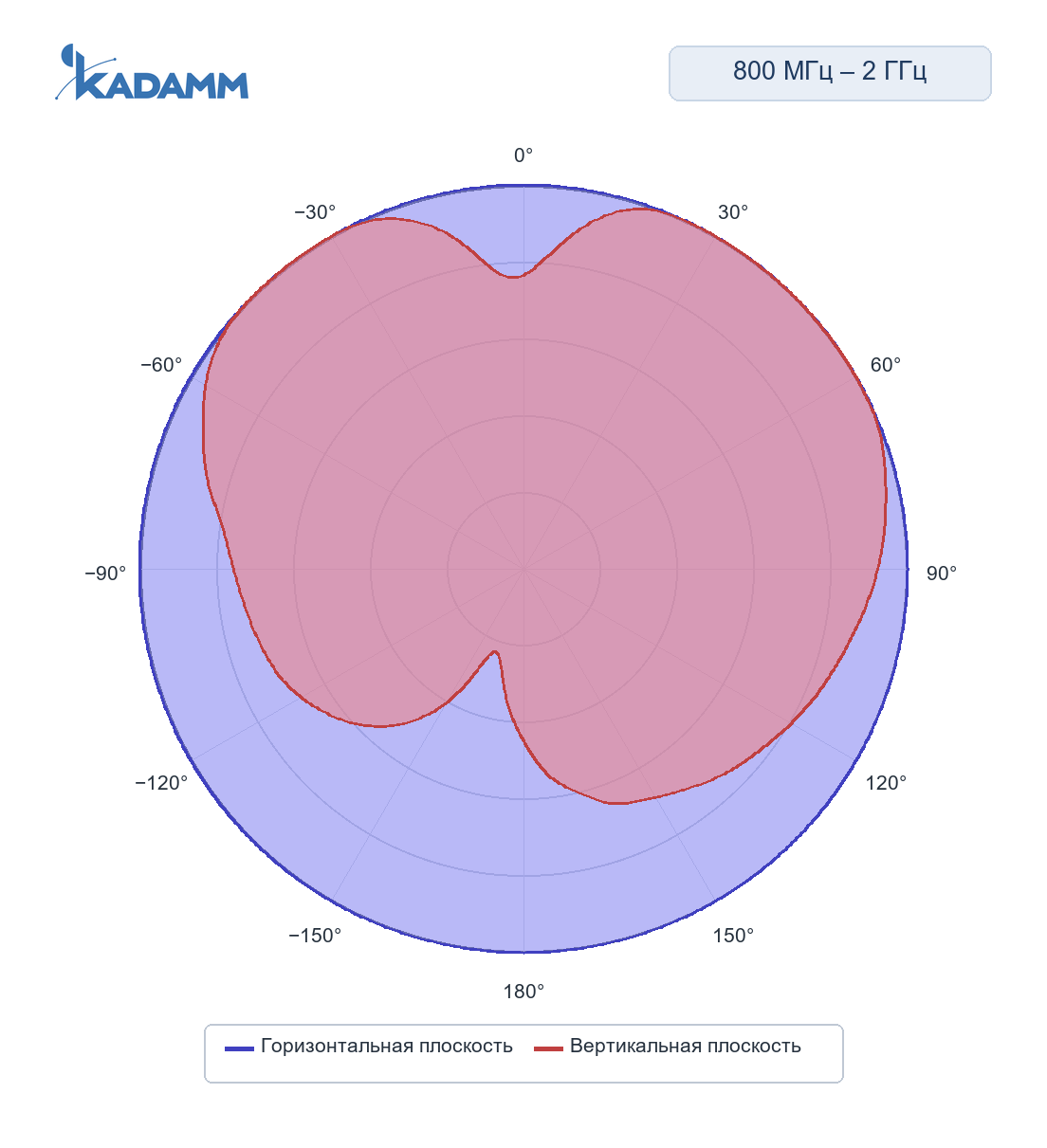

800–2000 МГц, исполнение KADAMM ACD-800/2000-1, горизонтальная и вертикальная плоскости, частота замера 800 МГц
800–2000 МГц, исполнение KADAMM ACD-800/2000-1, горизонтальная и вертикальная плоскости, частота замера 1500 МГц
800–2000 МГц, исполнение KADAMM ACD-800/2000-1, горизонтальная и вертикальная плоскости, частота замера 2000 МГц

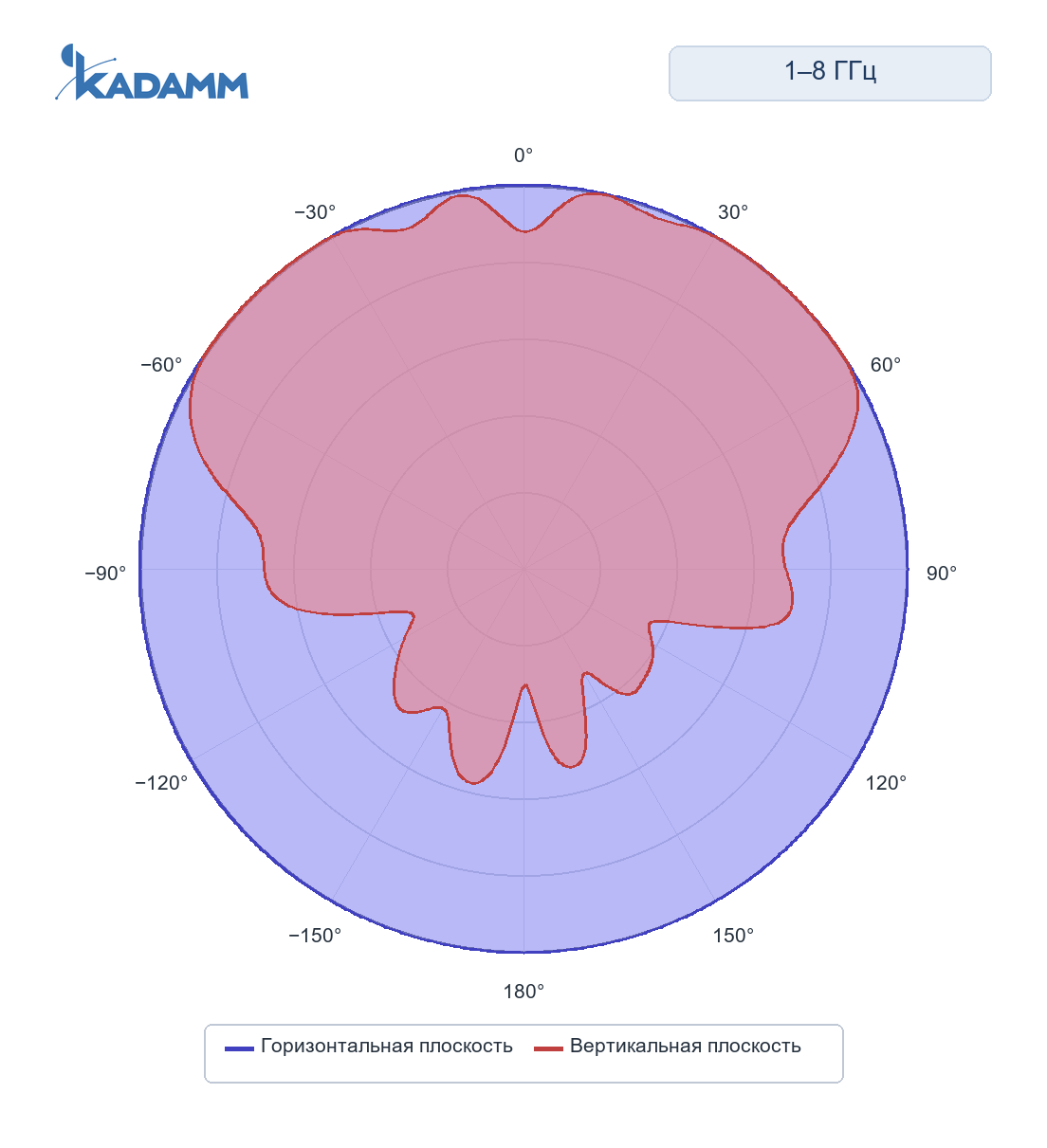

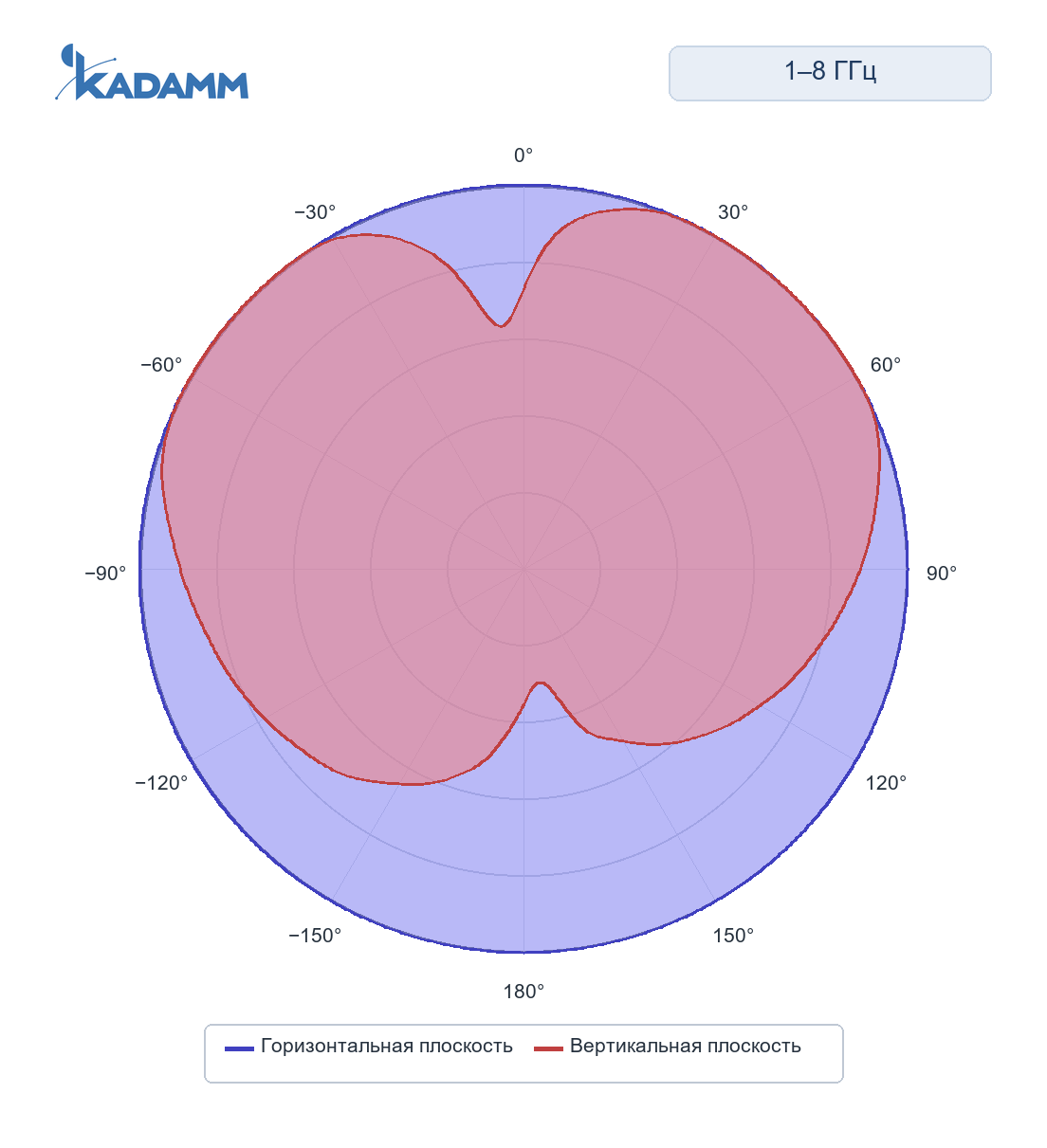

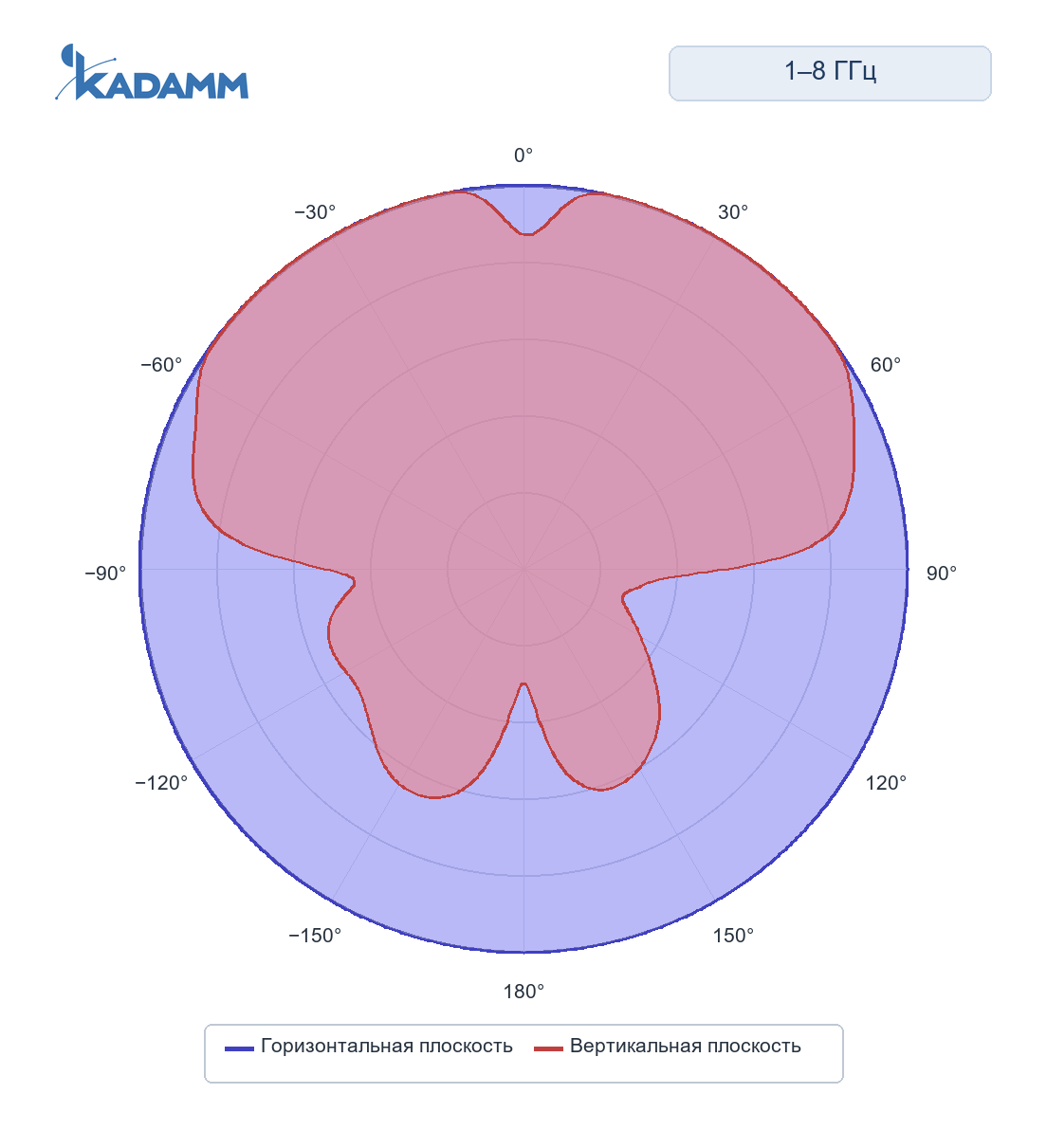

1000–8000 МГц, исполнение KADAMM ACD-1000/8000-4, горизонтальная и вертикальная плоскости, частота замера 1000 МГцУсиление в максимуме по исполнению (см. таблицу «Исполнения»).
1000–8000 МГц, исполнение KADAMM ACD-1000/8000-4, горизонтальная и вертикальная плоскости, частота замера 4500 МГцУсиление в максимуме по исполнению (см. таблицу «Исполнения»).
1000–8000 МГц, исполнение KADAMM ACD-1000/8000-4, горизонтальная и вертикальная плоскости, частота замера 8000 МГцУсиление в максимуме по исполнению (см. таблицу «Исполнения»).

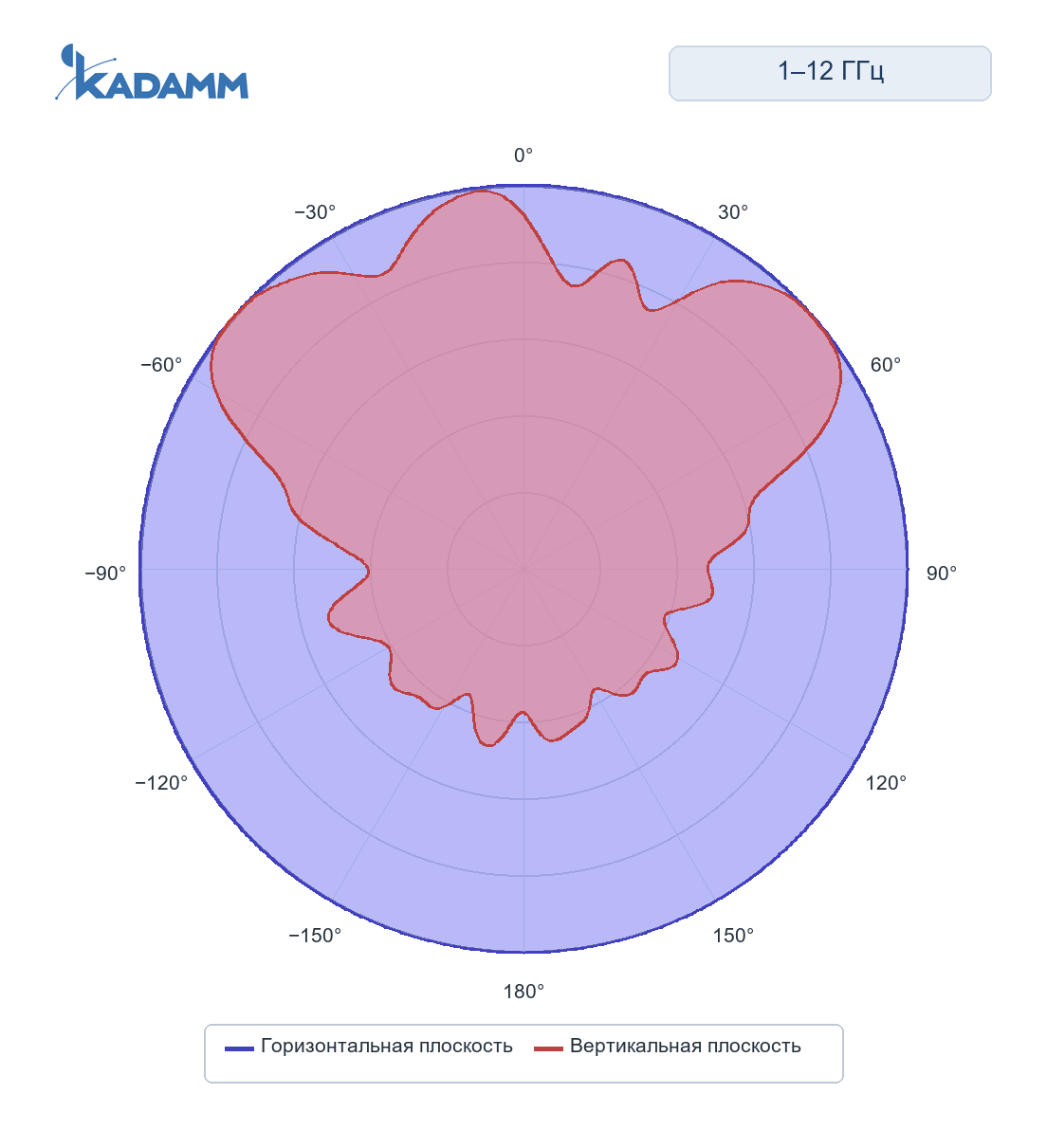

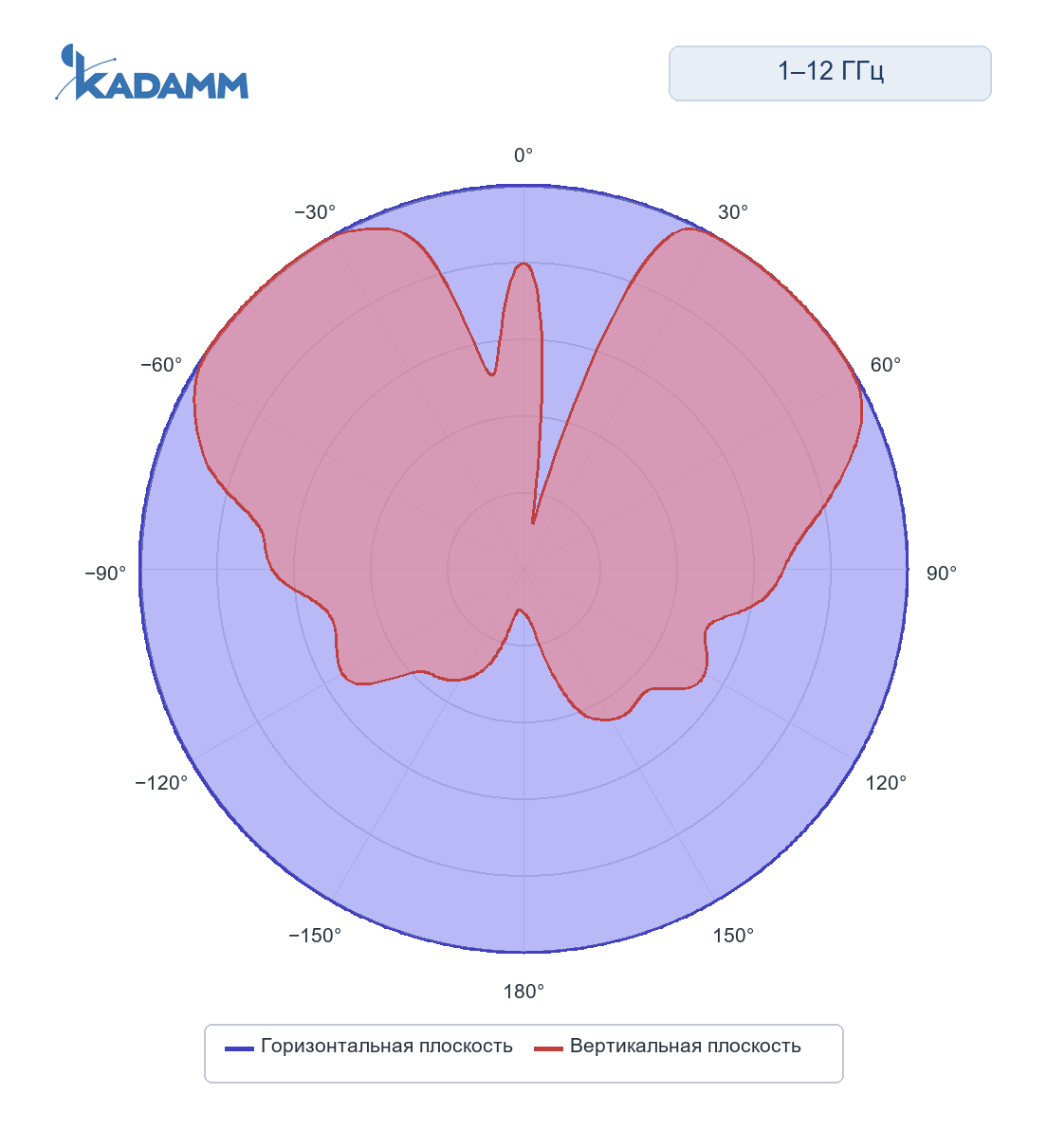

1000–12000 МГц, исполнение KADAMM ACD-1000/12000-4, горизонтальная и вертикальная плоскости, частота замера 1000 МГцУсиление в максимуме по исполнению (см. таблицу «Исполнения»).
1000–12000 МГц, исполнение KADAMM ACD-1000/12000-4, горизонтальная и вертикальная плоскости, частота замера 7000 МГцУсиление в максимуме по исполнению (см. таблицу «Исполнения»).
1000–12000 МГц, исполнение KADAMM ACD-1000/12000-4, горизонтальная и вертикальная плоскости, частота замера 12000 МГцУсиление в максимуме по исполнению (см. таблицу «Исполнения»).

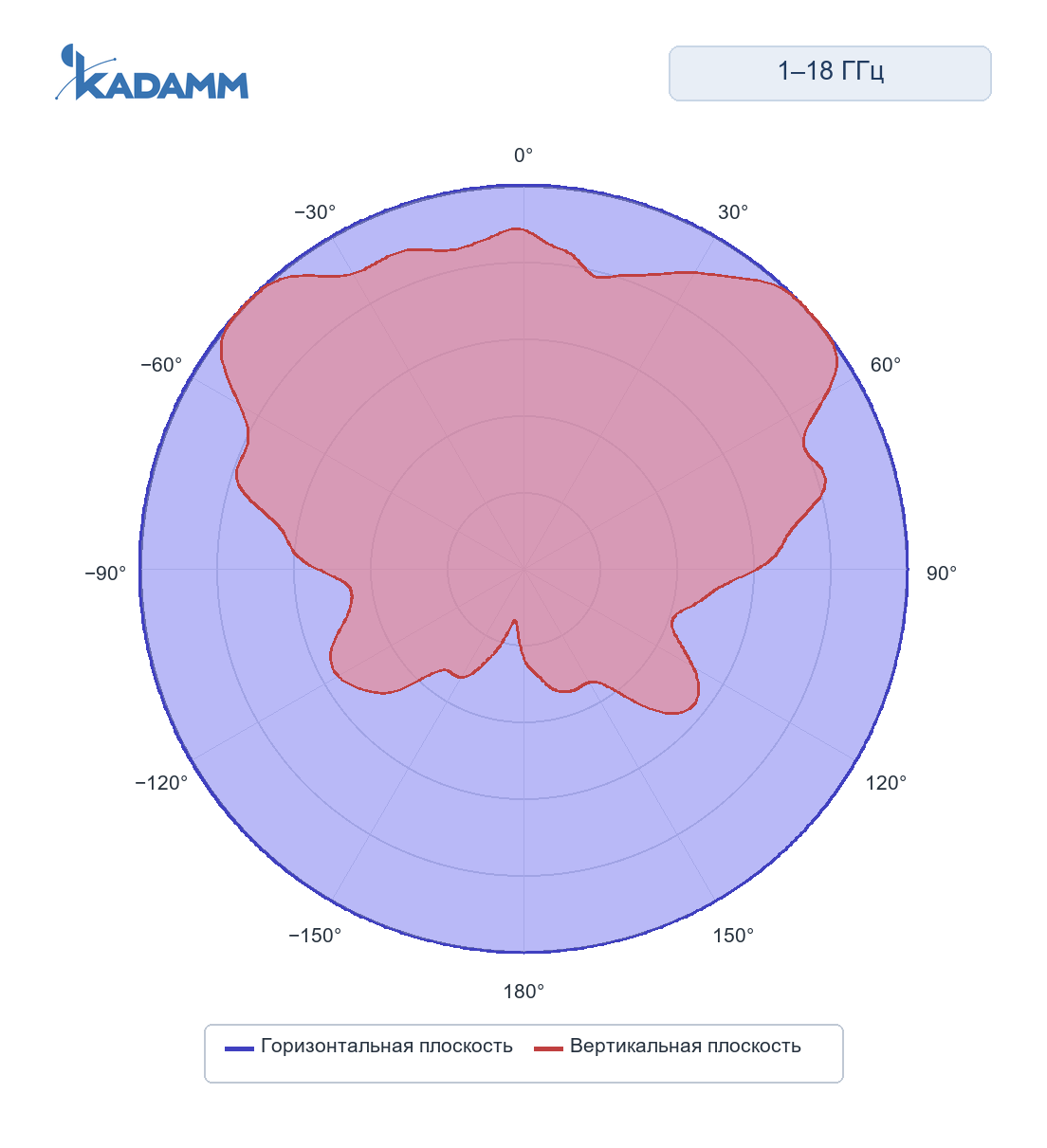

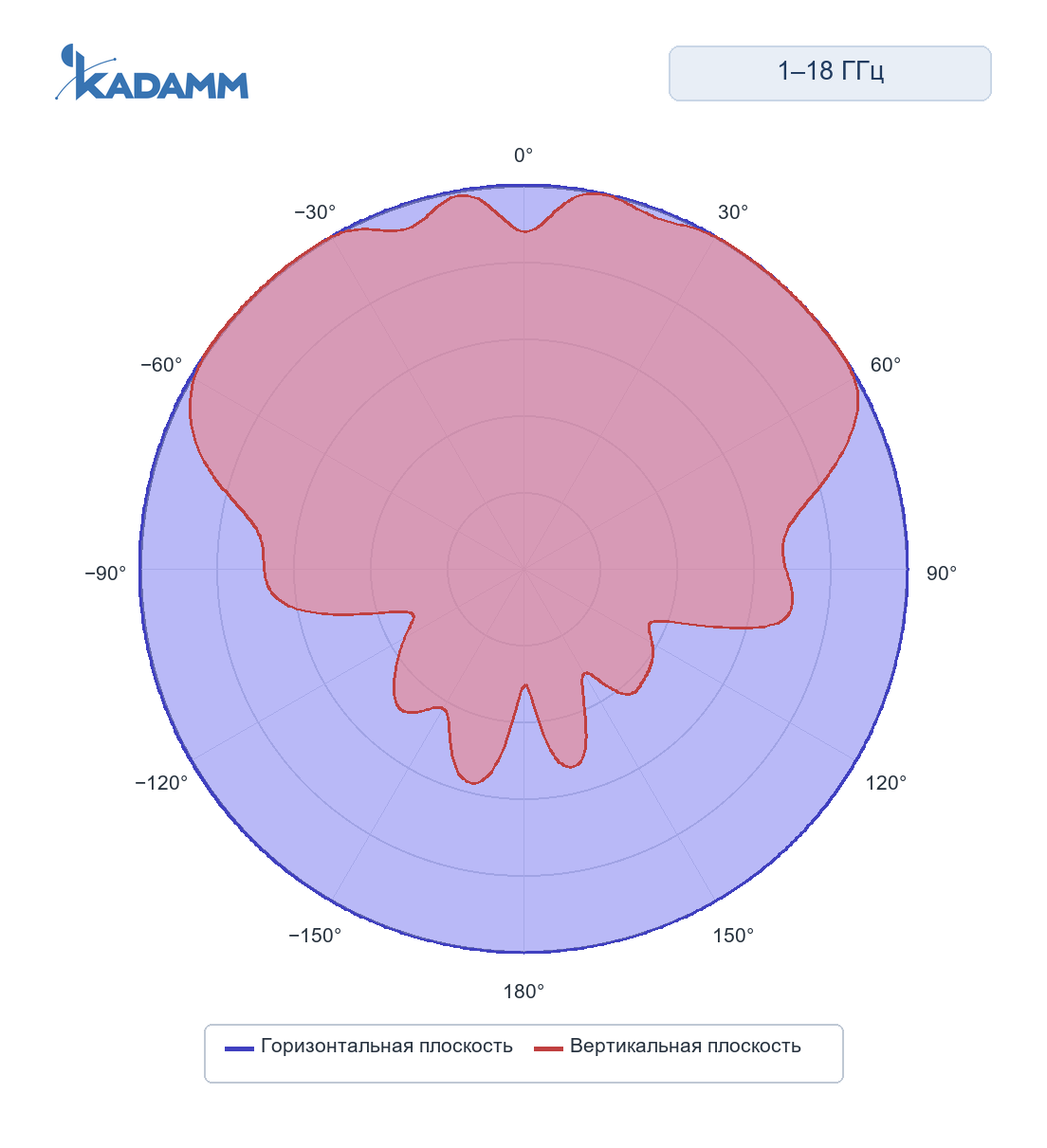

1000–18000 МГц, исполнение KADAMM ACD-1000/18000-5, горизонтальная и вертикальная плоскости, частота замера 1000 МГцУсиление в максимуме по исполнению (см. таблицу «Исполнения»).
1000–18000 МГц, исполнение KADAMM ACD-1000/18000-5, горизонтальная и вертикальная плоскости, частота замера 8000 МГцУсиление в максимуме по исполнению (см. таблицу «Исполнения»).
1000–18000 МГц, исполнение KADAMM ACD-1000/18000-5, горизонтальная и вертикальная плоскости, частота замера 18000 МГцУсиление в максимуме по исполнению (см. таблицу «Исполнения»).

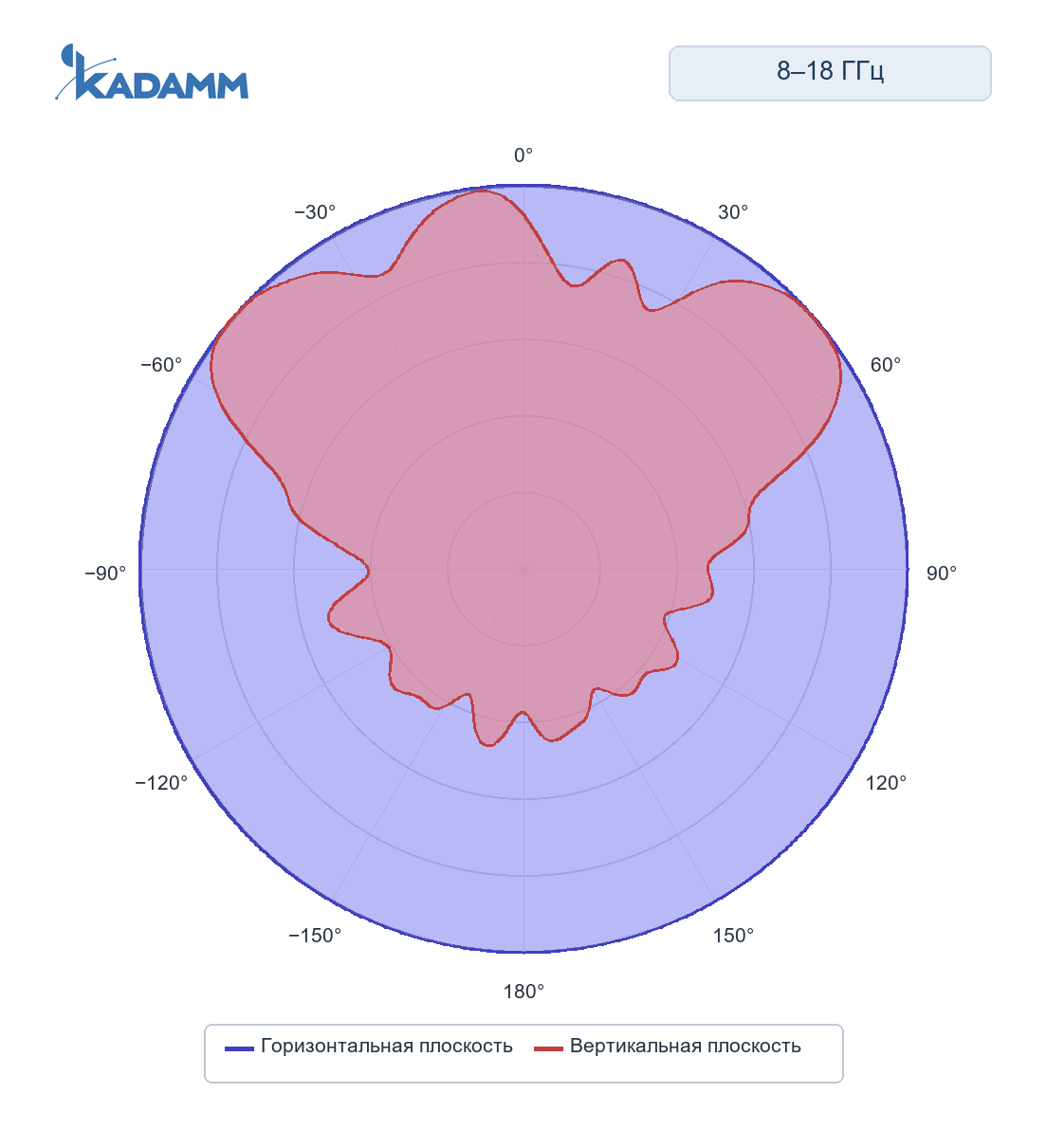

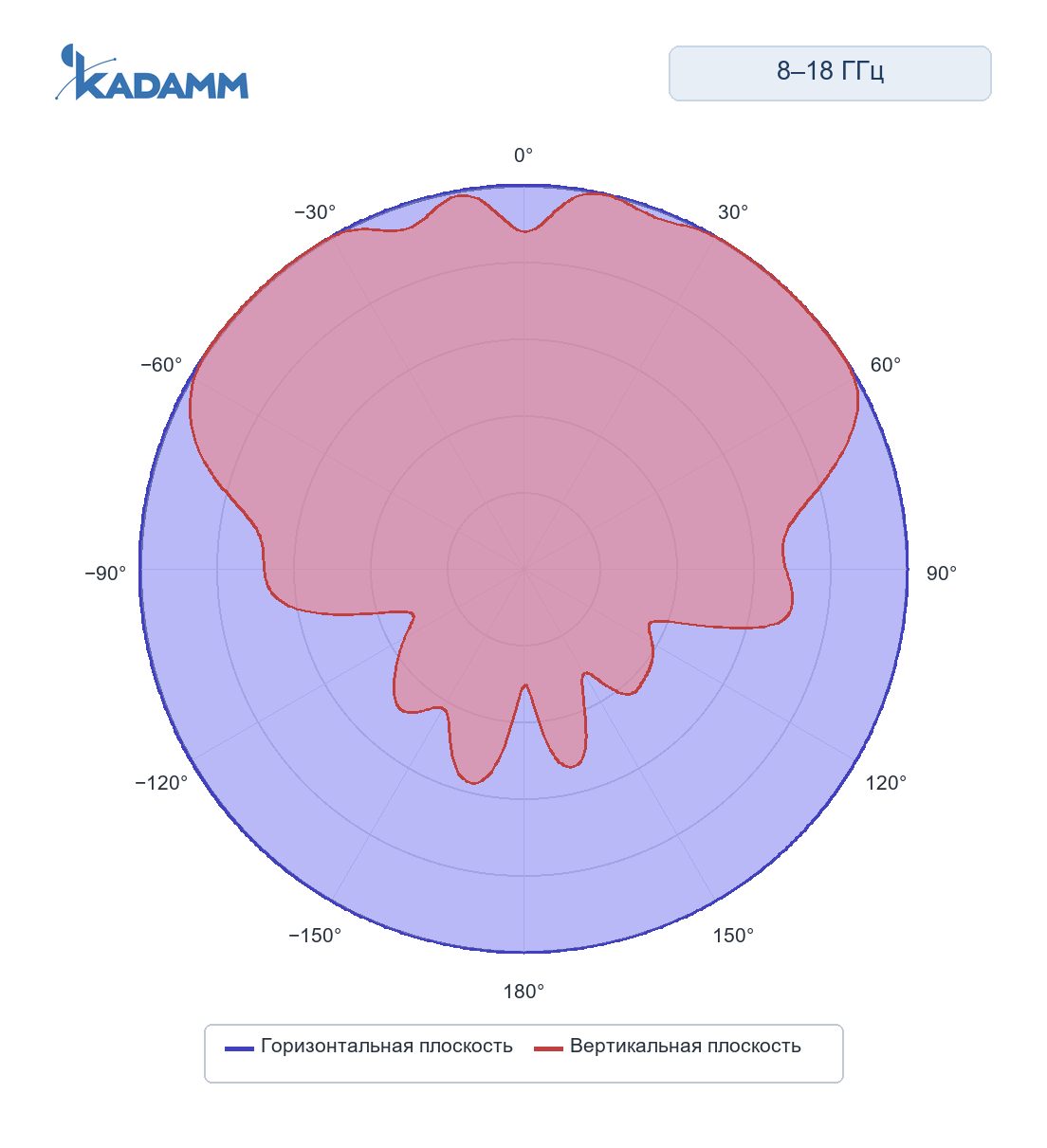

8000–18000 МГц, исполнение KADAMM ACD-8000/18000-5, горизонтальная и вертикальная плоскости, частота замера 8000 МГцУсиление в максимуме по исполнению (см. таблицу «Исполнения»).
8000–18000 МГц, исполнение KADAMM ACD-8000/18000-5, горизонтальная и вертикальная плоскости, частота замера 12000 МГцУсиление в максимуме по исполнению (см. таблицу «Исполнения»).
8000–18000 МГц, исполнение KADAMM ACD-8000/18000-5, горизонтальная и вертикальная плоскости, частота замера 18000 МГцУсиление в максимуме по исполнению (см. таблицу «Исполнения»).
Ключевые особенности
✓
Полоса 25–18000 МГцВсе рабочие частоты объекта должны укладываться в полосу ACD-25 с запасом по краям.
✓
Усиление 0–5 дБиЗначение ACD-25 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
✓
КСВН по исполнению (см. таблицу «Исполнения»)Согласование ACD-25 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
✓
Мощность по исполнению (см. таблицу «Исполнения»)Предел на один порт ACD-25.
Как читать характеристики
Усиление 0–5 дБиВо сколько раз антенна сильнее изотропного излучателя в направлении максимума: 0–5 дБи — это примерно в 1 раз по мощности; мощность при этом не добавляется — она перераспределяется в более узкий луч.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Максимальная мощность | по исполнению (см. таблицу «Исполнения») |
| Диаграмма направленности | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | всенаправленная антенна |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Длина / габариты | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Исполнения
| Артикул | Диапазон | Усиление | Разъём | Длина / габариты | КСВН | Мощность | Исполнение |
|---|---|---|---|---|---|---|---|
| KADAMM ACD-25/1300-3,5 | 25–1300 МГц | 3,5 дБи | уточняйте у менеджера | 1700 мм | ≤ 1,5 | уточняйте у менеджера | — |
| KADAMM ACD-25/2000-2 | 25–2000 МГц | 2,15 дБи | N | 727 мм | уточняйте у менеджера | уточняйте у менеджера | на магнитном основании с кабелем |
| KADAMM ACD-30/500-1 | 30–500 МГц | 1 дБи | N (розетка) | Ø3071 × 3308 мм | 2,5 (тип.) | 300 Вт (пиковая 3000 Вт) | масса 23,95 кг |
| KADAMM ACD-40/500-1 | 40–500 МГц | 1 дБи | N (розетка) | Ø2289 × 2377 мм | 2,5 (тип.) | 300 Вт (пиковая 3000 Вт) | масса 8,57 кг |
| KADAMM ACD-70/1000-3 | 70 МГц – 1 ГГц | 3 дБи | N (розетка) | Ø1379 × 1187 мм | 2,0 (тип.) | 300 Вт (пиковая 3000 Вт) | масса 4 кг |
| KADAMM ACD-80/500-0 | 80–500 МГц | 0 дБи | N (розетка) | Ø1247 × 1162 мм | 2,0 (тип.) | 300 Вт (пиковая 3000 Вт) | масса 5 кг |
| KADAMM ACD-100/400-0 | 100–400 МГц | 0 дБи | N (розетка) | Ø1247 × 1163 мм | 2,0 (тип.) | 300 Вт (пиковая 3000 Вт) | масса 5 кг |
| KADAMM ACD-200/400-0 | 200–400 МГц | 0 дБи (опционально до 1,5) | N (розетка) | Ø1340 × 1163 мм | 2,5 (тип.) | 300 Вт (пиковая 3000 Вт) | масса 2,5 кг |
| KADAMM ACD-250/1000-1,5 | 250 МГц – 1 ГГц | 1,5 дБи | N (розетка) | Ø423 × 1162 мм | 2,0 (тип.) | 300 Вт (пиковая 3000 Вт) | масса 2,5 кг |
| KADAMM ACD-800/2000-1 | 800 МГц – 2 ГГц | 1 дБи | SMA (розетка) | Ø110 × 71 мм | 2,5 (тип.) | 80 Вт (пиковая 3000 Вт) | масса 0,5 кг |
| KADAMM ACD-1000/8000-4 | 1–8 ГГц | 4 дБи | SMA (розетка) | Ø110 × 71 мм | 2,0 (тип.) | 80 Вт (пиковая 3000 Вт) | масса 0,5 кг |
| KADAMM ACD-1000/12000-4 | 1–12 ГГц | 4 дБи | SMA (розетка) | Ø110 × 71 мм | 2,0 (тип.) | 80 Вт (пиковая 3000 Вт) | масса 0,5 кг |
| KADAMM ACD-1000/18000-5 | 1–18 ГГц | 5 дБи | SMA (розетка) | Ø110 × 71 мм | 2,0 (тип.) | 80 Вт (пиковая 3000 Вт) | масса 0,5 кг |
| KADAMM ACD-8000/18000-5 | 8–18 ГГц | 5 дБи | SMA (розетка) | Ø110 × 71 мм | 2,0 (тип.) | 80 Вт (пиковая 3000 Вт) | масса 0,5 кг |
Поддерживаемые диапазоны 3GPP
B31 / n31B28 / n28B20 / n20B5 / n5B8 / n8B3 / n3B1 / n1B40 / n40B7 / n7B38 / n38B41 / n41B42 / n78B43 / n78n78
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ACD-25 в таблицах выше.
- IEC 61169-15 — документ, на который ссылается техническое описание ACD-25.
- IEC 61169-16 — присоединительные размеры разъёмов N; у ACD-25 — по исполнению (см. таблицу «Исполнения»).
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход ACD-25 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 0 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 0 = 40 дБм, то есть около 10 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 9012 МГц (середина полосы 25–18000 МГц): L = 32,45 + 20·lg 9012 + 20·lg 1 = 111,5 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 40 − 111,5 = −71,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.
Сети и службы в полосах ACD-25:
авиационный диапазон 118–137 МГцпрофессиональная радиосвязь VHF 136–174 МГцморская УКВ-связьсети TETRA 380–400 МГцрадиосвязь UHF 400–470 МГцLTE 700LTE 800GSM-900 и LTE 900нелицензируемый диапазон 868 МГцL-диапазон 1,5 ГГцGPS L1, ГЛОНАСС L1 и BeiDou B1GSM и LTE 1800UMTS и LTE 2100LTE 2300 (TDD)Wi-Fi 2,4 ГГцLTE 26005G NR 3,5 ГГцWi-Fi 5 ГГцWi-Fi 6E
Перед заказом KADAMM ACD-25 сверьте с проектом:
- Частоты оборудования — внутри 25–18000 МГц
- Мощность на порт — не выше по исполнению (см. таблицу «Исполнения»)
- Разъёмы — N, SMA
Как подобрать антенну под объект
ЧастотыВсе рабочие частоты оборудования — передачи и приёма — должны лежать внутри 25–18000 МГц.
Разъём и кабельРазъём антенны — N, SMA; ответная часть и кабель — того же типа, без лишних переходников. Длину снижения считайте вместе с потерями на рабочей частоте.
Усиление и высотаВысокое усиление — дальше по горизонтали, но уже вертикальный луч; абонентов рядом с мачтой лучше обслуживать антенной с меньшим усилением.
Сценарии по отраслям
ПромышленностьНа производственных площадках, в карьерах и на складах ACD-25 обеспечивает радиосвязь персонала в полосах 25–18000 МГц.
Спецслужбы и диспетчерскиеРадиосети экстренных, охранных и диспетчерских служб: ACD-25 работает в полосах 25–18000 МГц.
Монтаж и подключение
- ACD-25 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- Уличные соединения ACD-25 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ACD-25 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
В комплекте:
- Антенна КАДАММ выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ACD-25 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ACD-25 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ACD-25 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ACD-25 | KADAMM AOU-698/2700 | KADAMM RDC | KADAMM AC-1150/1280-5 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 25–18000 МГц | 600–6000 МГц | 617–960, 1710–3800 и 4900–6000 МГц | 1150–1280 МГц |
| Усиление | 0–5 дБи | 2–7,5 дБи | 3–4 дБи | 5,3 дБи |
| Луч по горизонтали | — | — | — | 360° |
| Поляризация | — | — | — | Вертикальная |
| Порты | 1 | 1 | — | 1 |
| Масса | — | — | 35 г, 55 г | 0,34 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Когда выбирают ACD-25: Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.
