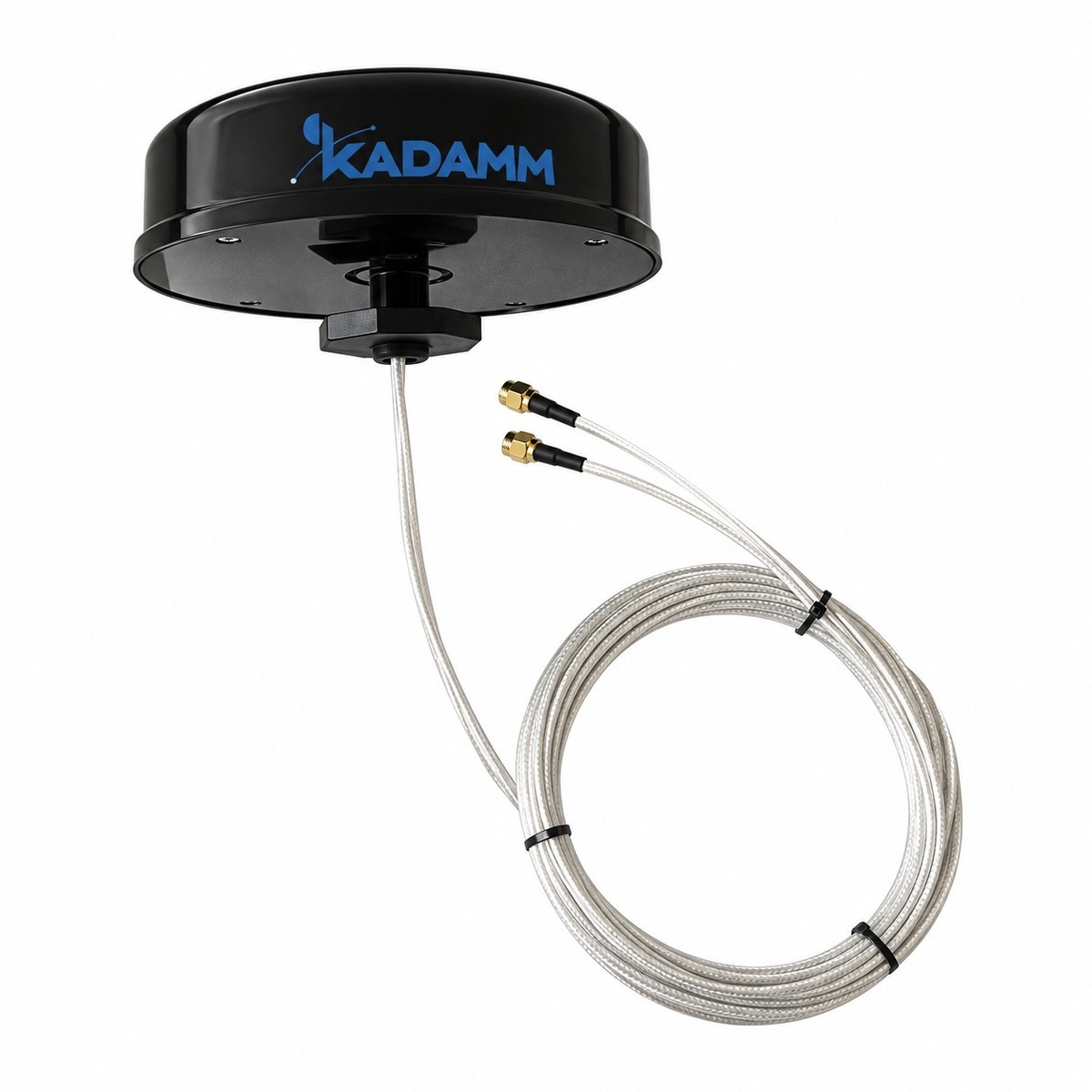

KADAMM AOU-617/7125-6-3 — сверхширокополосная антенна 4G/5G 617–7125 МГц с выводом Wi-Fi, 2,5–6 дБи

Name: KADAMM AOU-617/7125-6-3 — сверхширокополосная антенна 4G/5G 617–7125 МГц с выводом Wi-Fi, 2,5–6 дБи
Brand: КАДАММ
SKU: AOU-617/7125-6-3

Производитель:КАДАММ

Артикул: AOU-617/7125-6-3

Техническое описание KADAMM AOU-617/7125-6-3

Каталог KADAMM «Антенны»

Количество

Отправить заявку

KADAMM · Сверхширокополосная всенаправленная антенна

KADAMM AOU-617/7125-6-3 — сверхширокополосная всенаправленная антенна: 617–698 МГц и 698–960 МГц и 1710–2690 МГц и 3300–4200 МГц, усиление 6 дБи, 2 порта.

KADAMM AOU-617/7125-6-3 — сверхширокополосная антенна 4G/5G 617–7125 МГц с выводом Wi-Fi, 2,5–6 дБи

617–960 / 1710–2690 / 3300–4200 / 4900–7125 / 2400–2500 / 4900–7125 МГц

Диапазон

6 дБи

Усиление

360°

Ширина луча (Г)

2×SMA

Разъёмы

О модели

По частотам (617–698 МГц и 698–960 МГц и 1710–2690 МГц и 3300–4200 МГц) KADAMM AOU-617/7125-6-3 подходит для систем: LTE 700, LTE 800, GSM-900 и LTE 900, нелицензируемый диапазон 868 МГц и GSM и LTE 1800. Невысокое усиление (6 дБи) даёт AOU-617/7125-6-3 широкую диаграмму: зона ровная, без провалов рядом с антенной. По горизонтали KADAMM AOU-617/7125-6-3 светит на 360°, выделенного направления нет.

2 разъёма KADAMM AOU-617/7125-6-3 дают отдельные входы на каждую систему и поляризацию. Разъёмы: 2×SMA.

Масса — 0,255 кг, размеры Ø145 × 40 мм.

На что смотреть при подборе

Полоса 617–960 / 1710–2690 / 3300–4200 / 4900–7125 / 2400–2500 / 4900–7125 МГцПроверьте, что частоты вашей системы лежат внутри полосы AOU-617/7125-6-3 с запасом по краям.

Усиление 6 дБиДля KADAMM AOU-617/7125-6-3 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.

Луч 360°Ширина по уровню −3 дБ в горизонтальной плоскости: какой сектор или угол закрывает KADAMM AOU-617/7125-6-3.

КСВН ≤2,0 (2400–2500 МГц), ≤2,0 (4900–7125, Wi–Fi МГц), ≤2,2 (617–698 МГц), ≤2,0 (698–960 МГц), ≤2,0 (1710–2690 МГц), ≤1,8 (3300–4200 МГц), ≤2,0 (4900–7125, LTE МГц)Согласование KADAMM AOU-617/7125-6-3 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.

Мощность 20 ВтПредел для KADAMM AOU-617/7125-6-3 на один порт; суммарную мощность передатчиков сверяйте с ним.

Технические характеристики

Система 617–7125 МГц

Параметр	617–698 МГц	698–960 МГц	1710–2690 МГц	3300–4200 МГц	4900–7125 МГц
Коэффициент усиления, дБи	2,5	4	6	6	4,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	360°

Система 2400–7125 МГц

Параметр	2400–2500 МГц	4900–7125 МГц
Коэффициент усиления, дБи	4	5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	360°

Общие параметры

Параметр	Значение
КСВН	≤2,0 (2400–2500 МГц), ≤2,0 (4900–7125, Wi–Fi МГц), ≤2,2 (617–698 МГц), ≤2,0 (698–960 МГц), ≤2,0 (1710–2690 МГц), ≤1,8 (3300–4200 МГц), ≤2,0 (4900–7125, LTE МГц)
Входное сопротивление	50 Ом
Максимальная мощность на порт	20 Вт

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	LTE: вилка SMA, Wi-Fi: вилка RP-SMA
Размеры (В × Ш × Г)	Ø145 × 40 мм
Масса антенны	0,255 кг

Вопросы по модели

На каких частотах работает KADAMM AOU-617/7125-6-3?

Рабочий диапазон AOU-617/7125-6-3 — 617–960 / 1710–2690 / 3300–4200 / 4900–7125 / 2400–2500 / 4900–7125 МГц.

Какое усиление у KADAMM AOU-617/7125-6-3?

Коэффициент усиления AOU-617/7125-6-3 — 6 дБи. Ширина луча по горизонтали — 360°.

Какой разъём у KADAMM AOU-617/7125-6-3?

У AOU-617/7125-6-3 — 2×SMA. Нужен другой тип разъёма — назовите его в запросе на подбор.

Как крепится KADAMM AOU-617/7125-6-3?

Габариты Ø145 × 40 мм, масса 0,255 кг.

Есть ли документы на KADAMM AOU-617/7125-6-3?

Техническое описание AOU-617/7125-6-3 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
