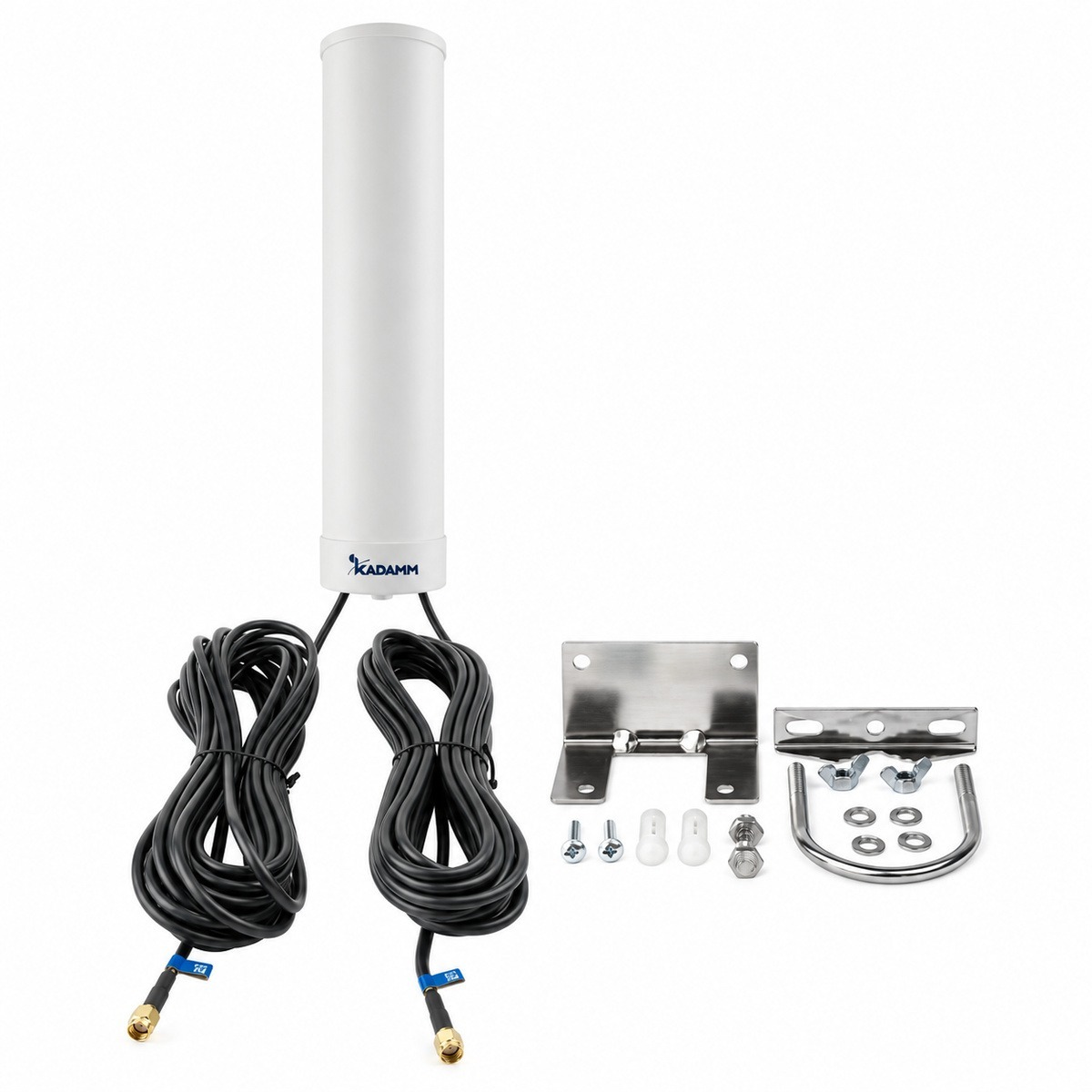

KADAMM AOU-617/2690-4-2P — всенаправленная антенна 4G/5G MIMO 2×2, 617–2690 МГц, 1–4 дБи, 2 × SMA

KADAMM AOU-617/2690-4-2P — всенаправленная антенна диапазона 617–960 / 1710–2690 МГц. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.

Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 3 / 4 / 1 дБи набирается сжатием диаграммы по вертикали (вертикальный луч 90° / 80° / 70°): энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.

Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 4 дБи = 1,9 дБд.

На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.

Пример расчёта: на 788 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 788 + 20·lg 10 ≈ 110,4 дБ. Антенна с усилением 3 дБи сокращает их на 3 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −73,4 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: КСВН не более 3,0; допустимая мощность 50 Вт на порт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры Ø63 × 360 мм; масса 1,0 кг (без монтажного комплекта); крепление: Ø35–50 мм; радом — нпвх, серый; рабочая температура −40…+65 °C.

Разъём — 2 × SMA (вилка). Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

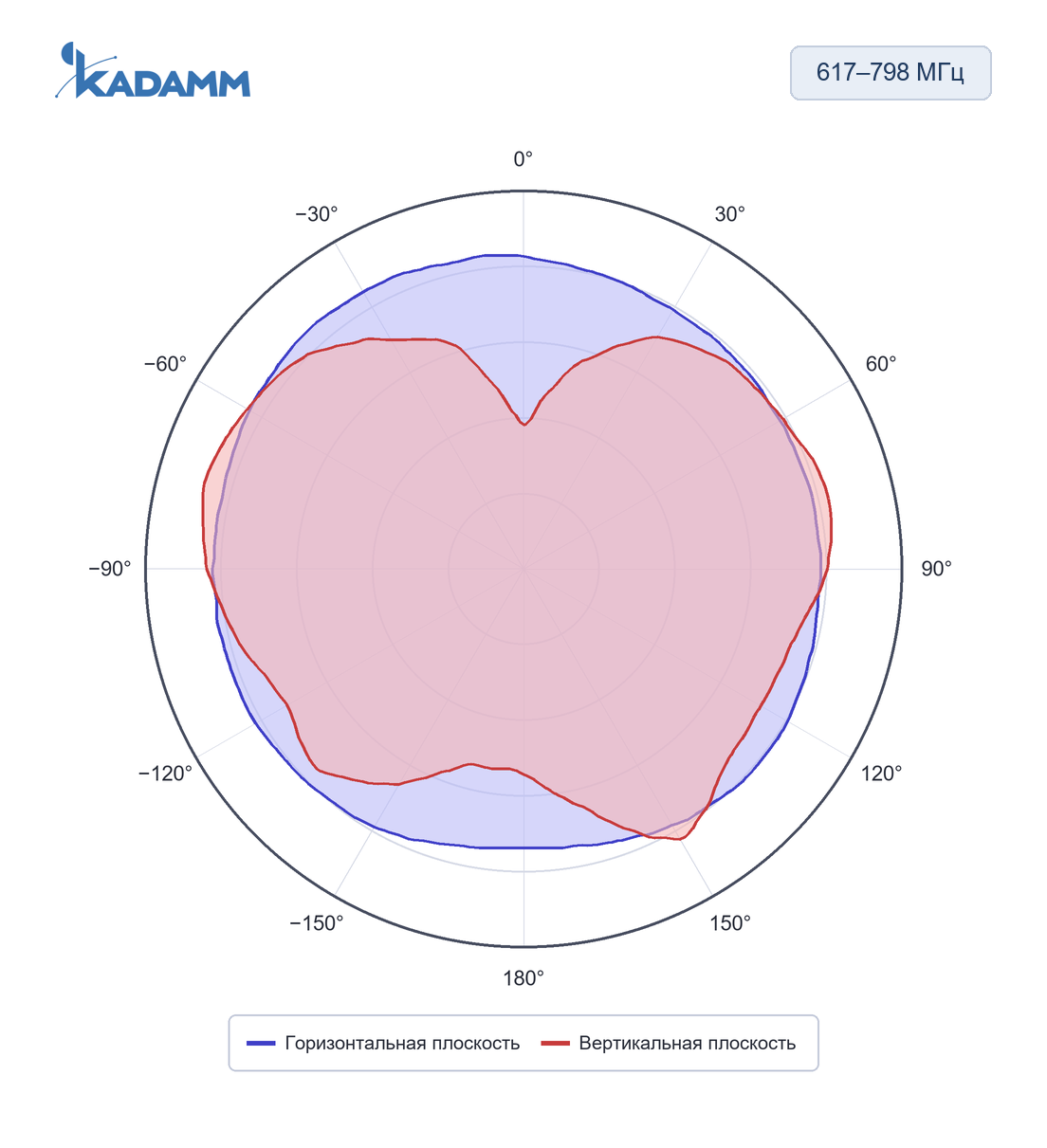

617–798 МГц, горизонтальная и вертикальная плоскости, исполнение KADAMM AOU-617/2690-4-2P, частота замера 617 МГцПо горизонтали — круговая, по вертикали 90°, усиление в максимуме 3 дБи.

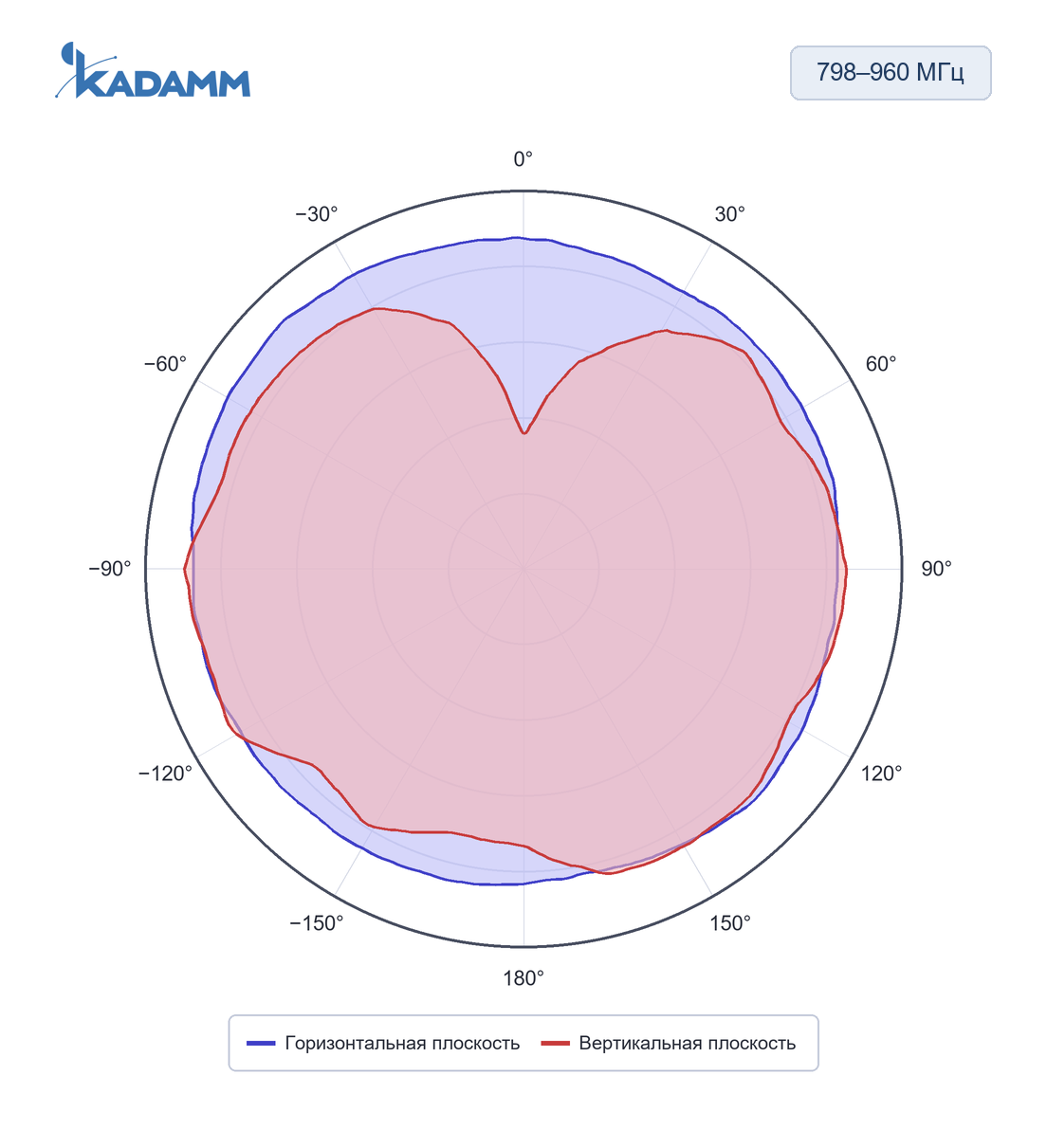

798–960 МГц, горизонтальная и вертикальная плоскости, исполнение KADAMM AOU-617/2690-4-2P, частота замера 960 МГцПо горизонтали — круговая, по вертикали 80°, усиление в максимуме 4 дБи.

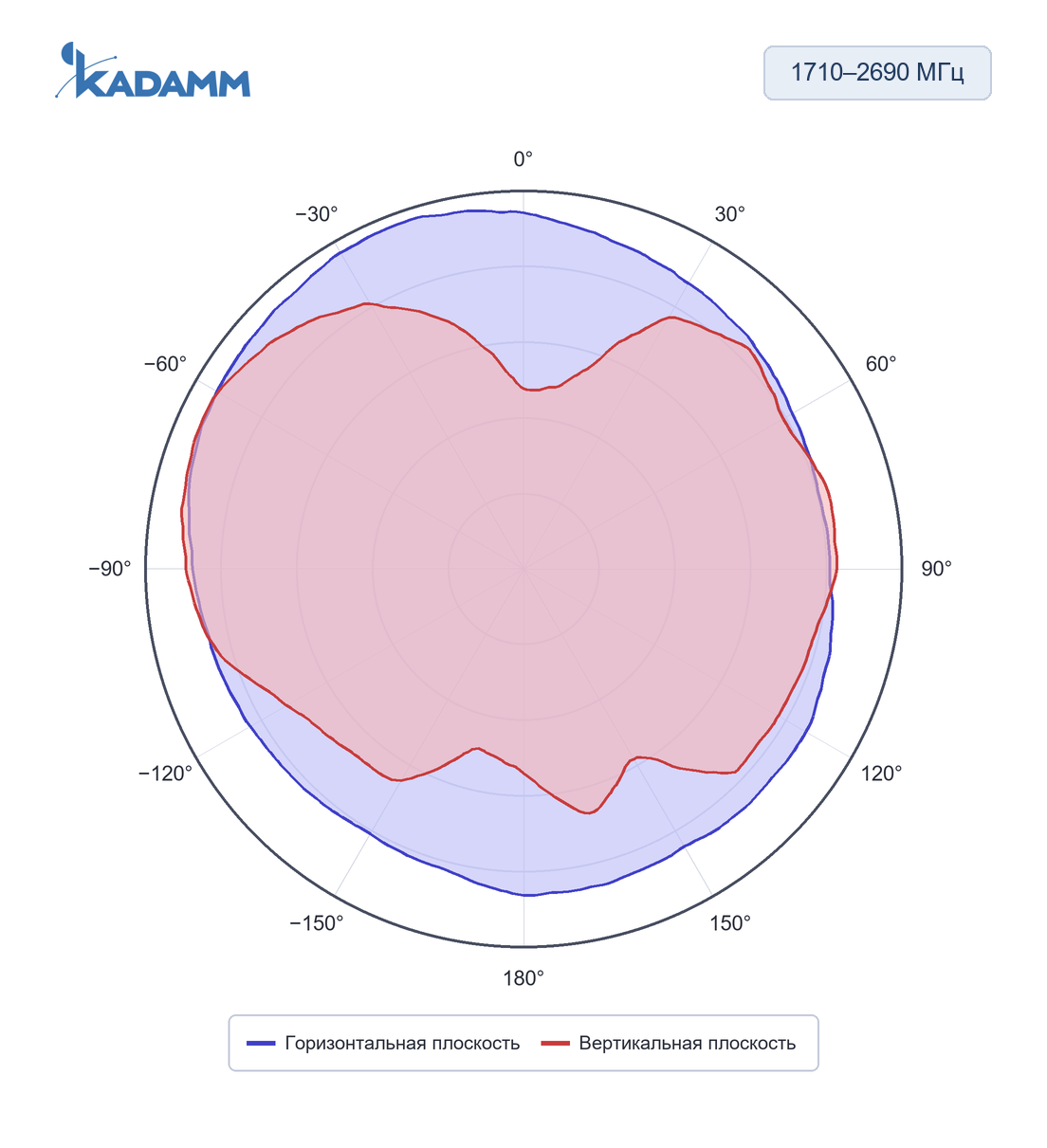

1710–2690 МГц, горизонтальная и вертикальная плоскости, исполнение KADAMM AOU-617/2690-4-2P, частота замера 1710 МГцПо горизонтали — круговая, по вертикали 70°, усиление в максимуме 1 дБи.

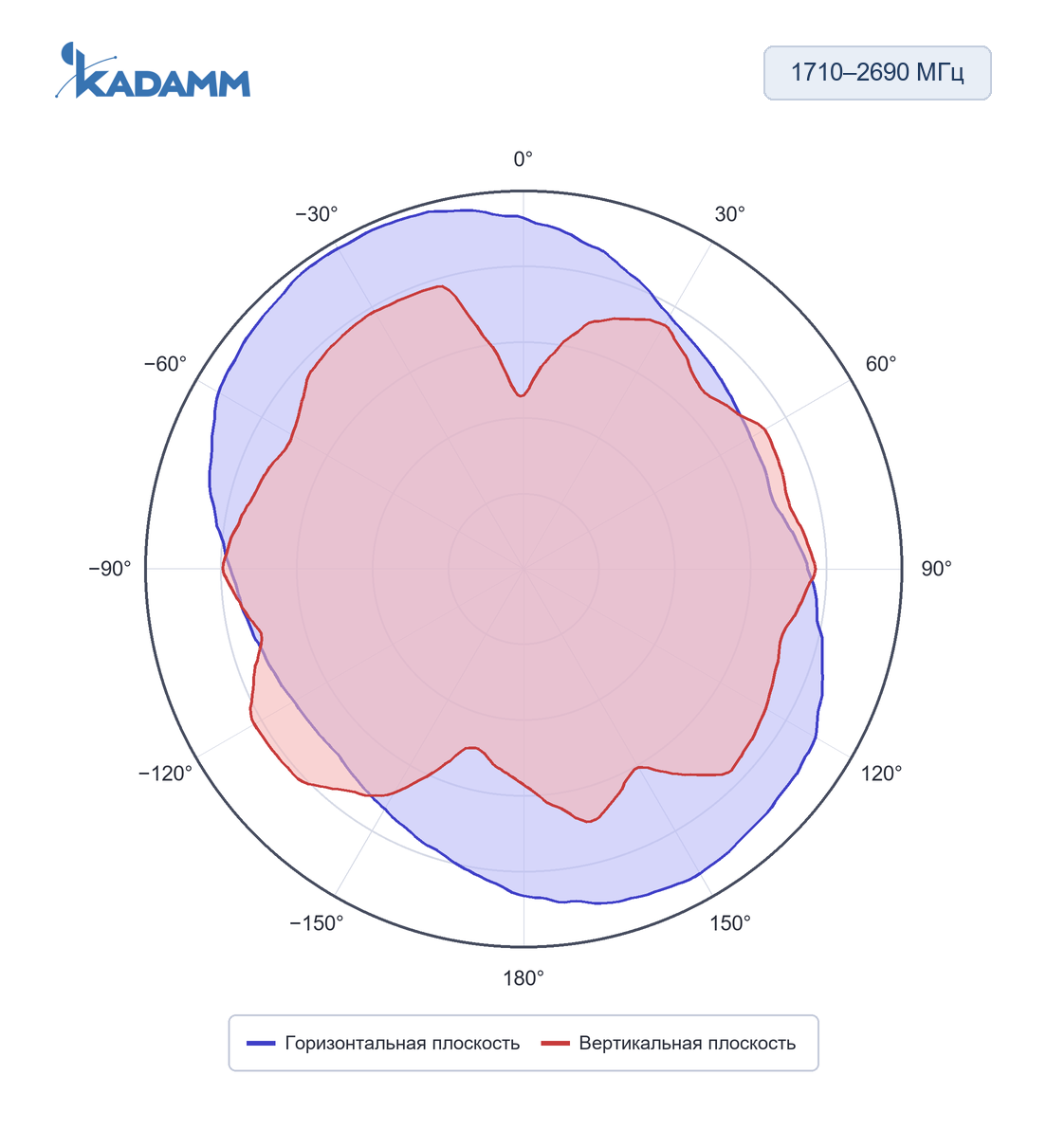

1710–2690 МГц, горизонтальная и вертикальная плоскости, исполнение KADAMM AOU-617/2690-4-2P, частота замера 2700 МГцПо горизонтали — круговая, по вертикали 70°, усиление в максимуме 1 дБи.

По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.

• 3GPP TS 36.101 и 38.101-1 — полосы AOU-617/2690-4-2P покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AOU-617/2690-4-2P в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AOU-617/2690-4-2P подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 3 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 3 = 43 дБм, то есть около 20 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 788 МГц (середина полосы 617–960 МГц): L = 32,45 + 20·lg 788 + 20·lg 1 = 90,4 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 43 − 90,4 = −47,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.

Сети и службы в полосах AOU-617/2690-4-2P:

Перед заказом KADAMM AOU-617/2690-4-2P сверьте с проектом:

• Частоты оборудования — внутри 617–960 и 1710–2690 МГц
• Мощность на порт — не выше 50 Вт на порт
• Разъёмы — 2 × SMA (вилка)
• Опора и крепление — на трубу Ø35–50 мм
• Климат площадки — в пределах −40…+65 °C

• Крепление AOU-617/2690-4-2P — на трубу Ø35–50 мм.
• AOU-617/2690-4-2P ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
• Разъёмы — 2 × SMA (вилка) на концах кабелей.
• Уличные соединения AOU-617/2690-4-2P после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление AOU-617/2690-4-2P включают в контур заземления и молниезащиты опоры по проекту.
