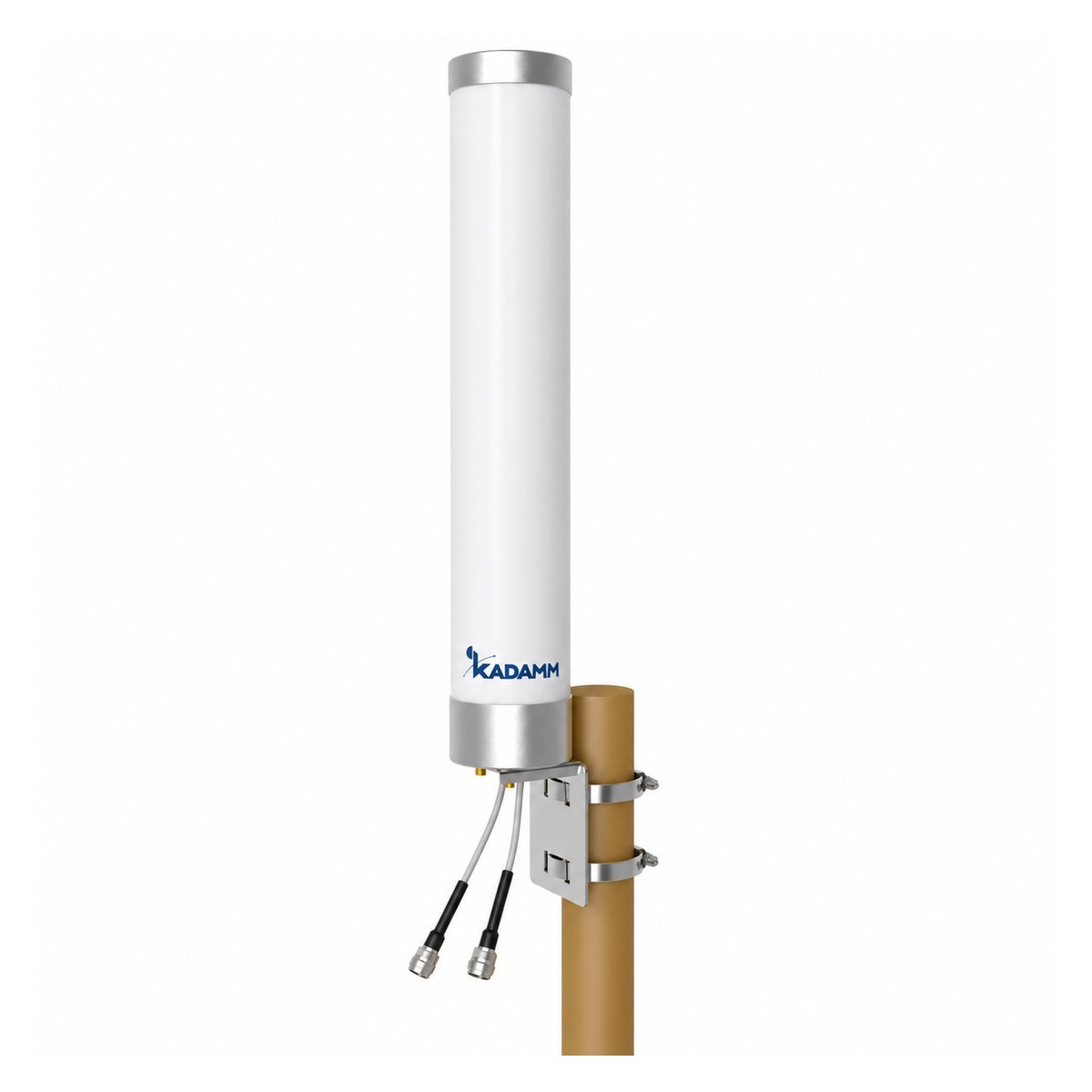

KADAMM AOU-617/4200-5-2P — сверхширокополосная всенаправленная антенна 617–806 / 1710–2700 / 3300–4200 МГц, 5 дБи, 360°, 2 порта

KADAMM AOU-617/4200-5-2P — сверхширокополосная всенаправленная антенна диапазона 617–806 / 1710–2700 / 3300–4200 МГц. Одна антенна перекрывает все сотовые диапазоны от нижних до верхних и, как правило, Wi-Fi: вместо набора узкополосных антенн на объект ставят одну, и её не нужно менять при смене оператора или стандарта связи.

Плата за широкую полосу — усиление и ширина вертикального луча меняются по поддиапазонам (3 / 5 / 5 дБи): на нижних частотах антенна электрически короче, усиление там обычно ниже. Поэтому для расчёта берут значение усиления в той полосе, где работает оборудование.

Пример расчёта: на 712 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 712 + 20·lg 10 ≈ 109,5 дБ. Антенна с усилением 3 дБи сокращает их на 3 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −72,5 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН 2,0 (тип.); допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры Ø63 × 550 мм; масса 0,8 кг; крепление: на трубу (хомут в комплекте); радом — пвх; рабочая температура −55…+60 °C.

Разъём — 2×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

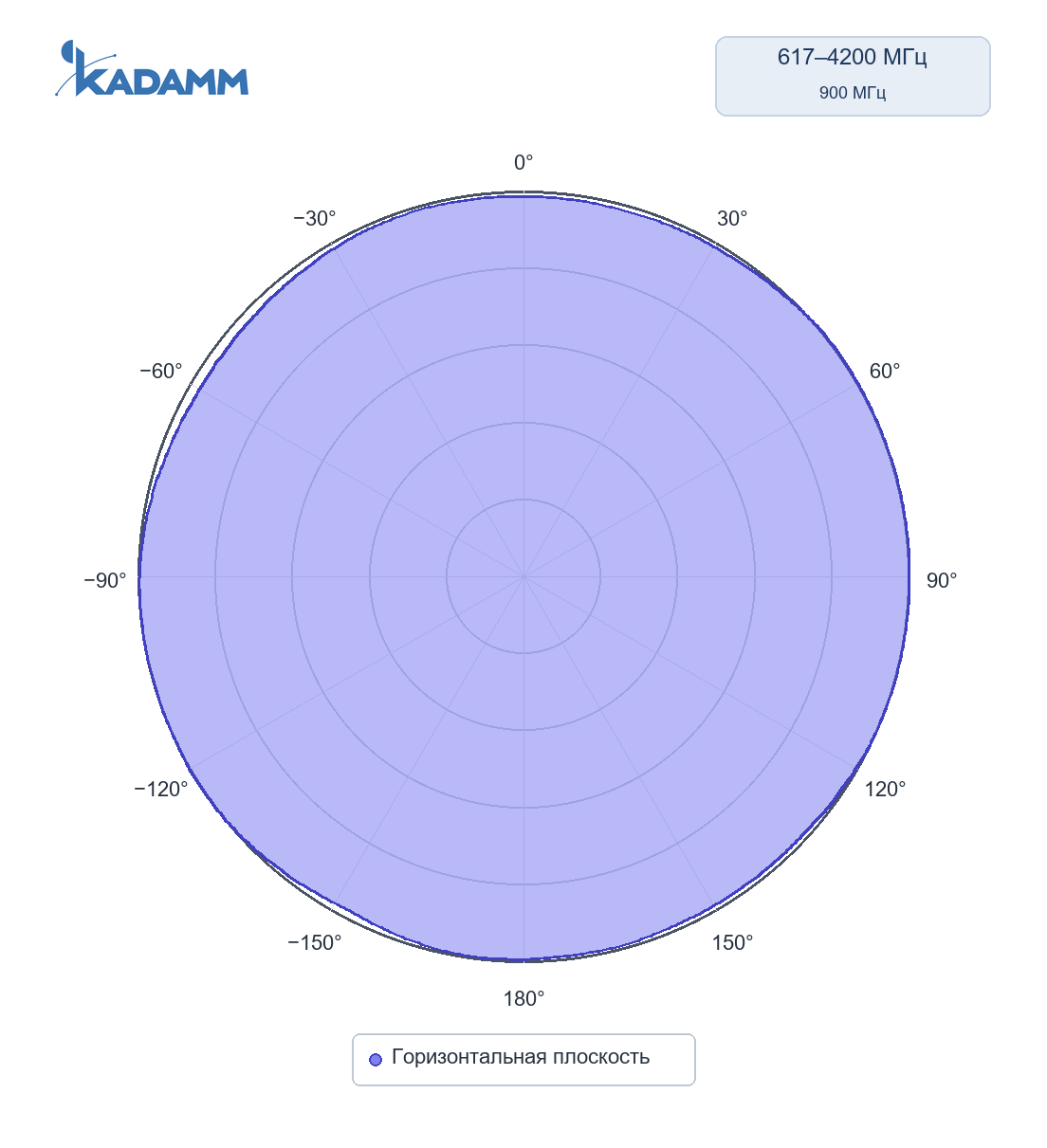

617–4200 МГц, горизонтальная плоскость, частота замера 900 МГцПо горизонтали — круговая, усиление в максимуме 3–5 дБи.

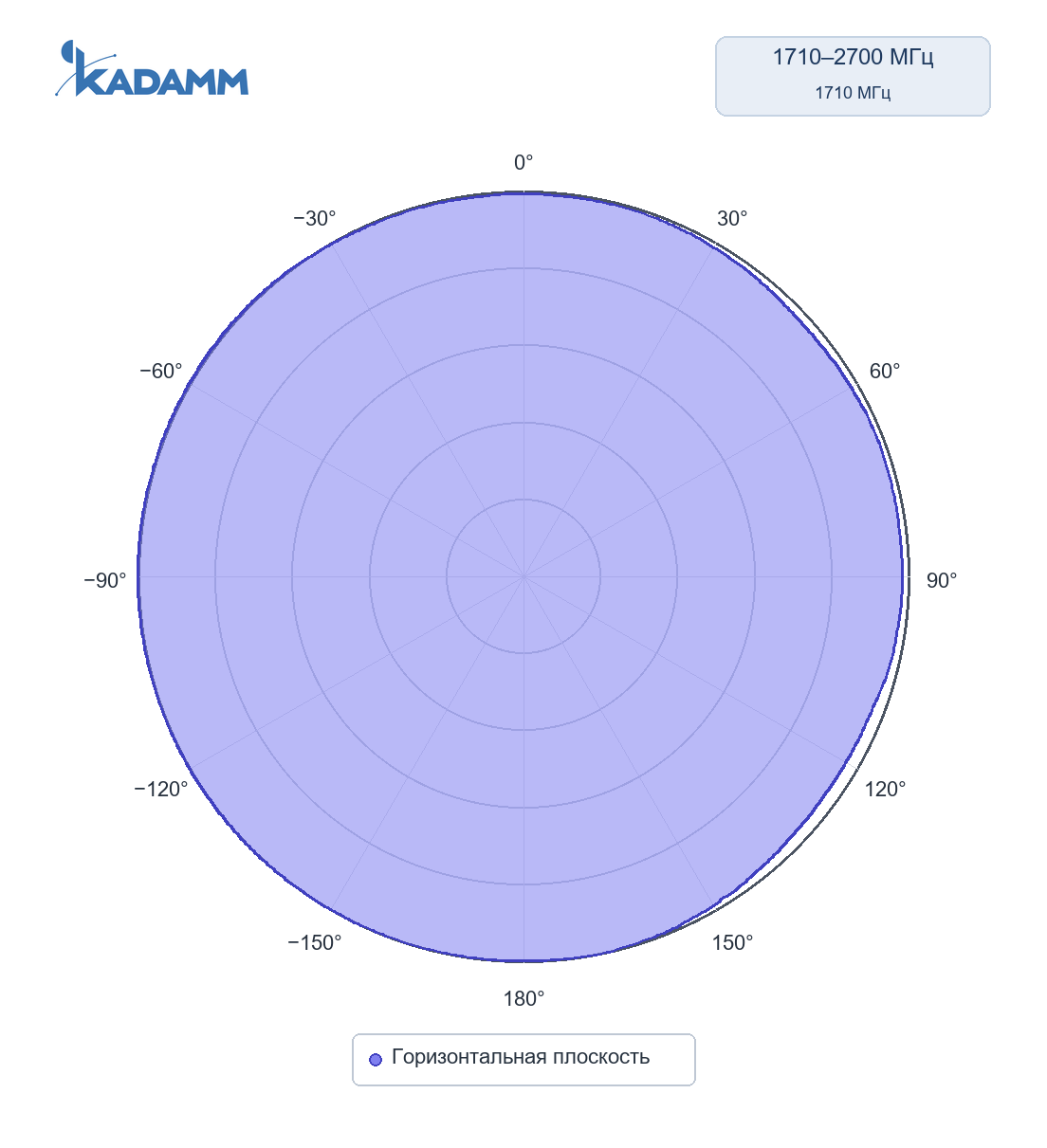

1710–2700 МГц, горизонтальная плоскость, частота замера 1710 МГцПо горизонтали — круговая, усиление в максимуме 5 дБи.

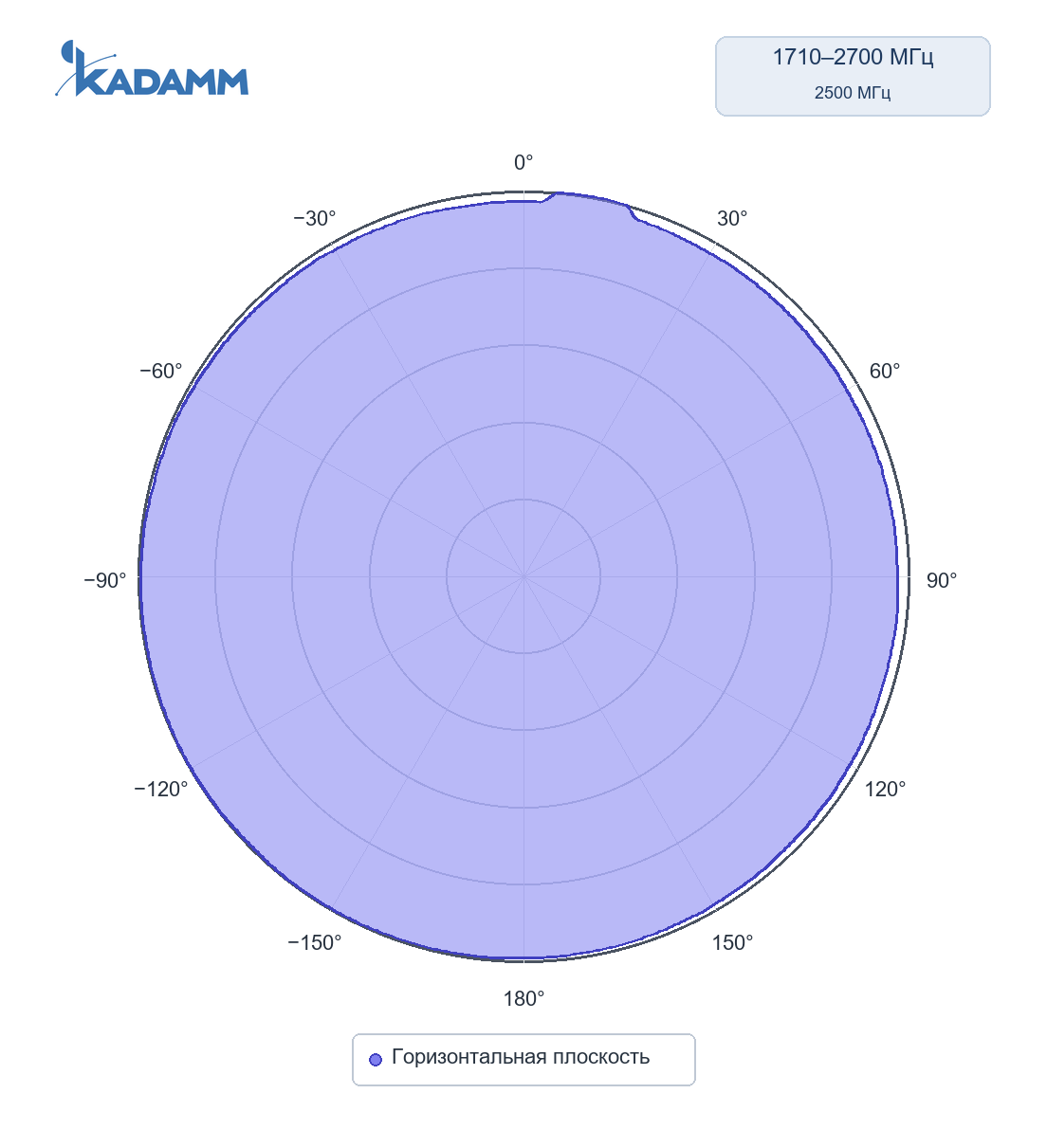

1710–2700 МГц, горизонтальная плоскость, частота замера 2500 МГцПо горизонтали — круговая, усиление в максимуме 5 дБи.

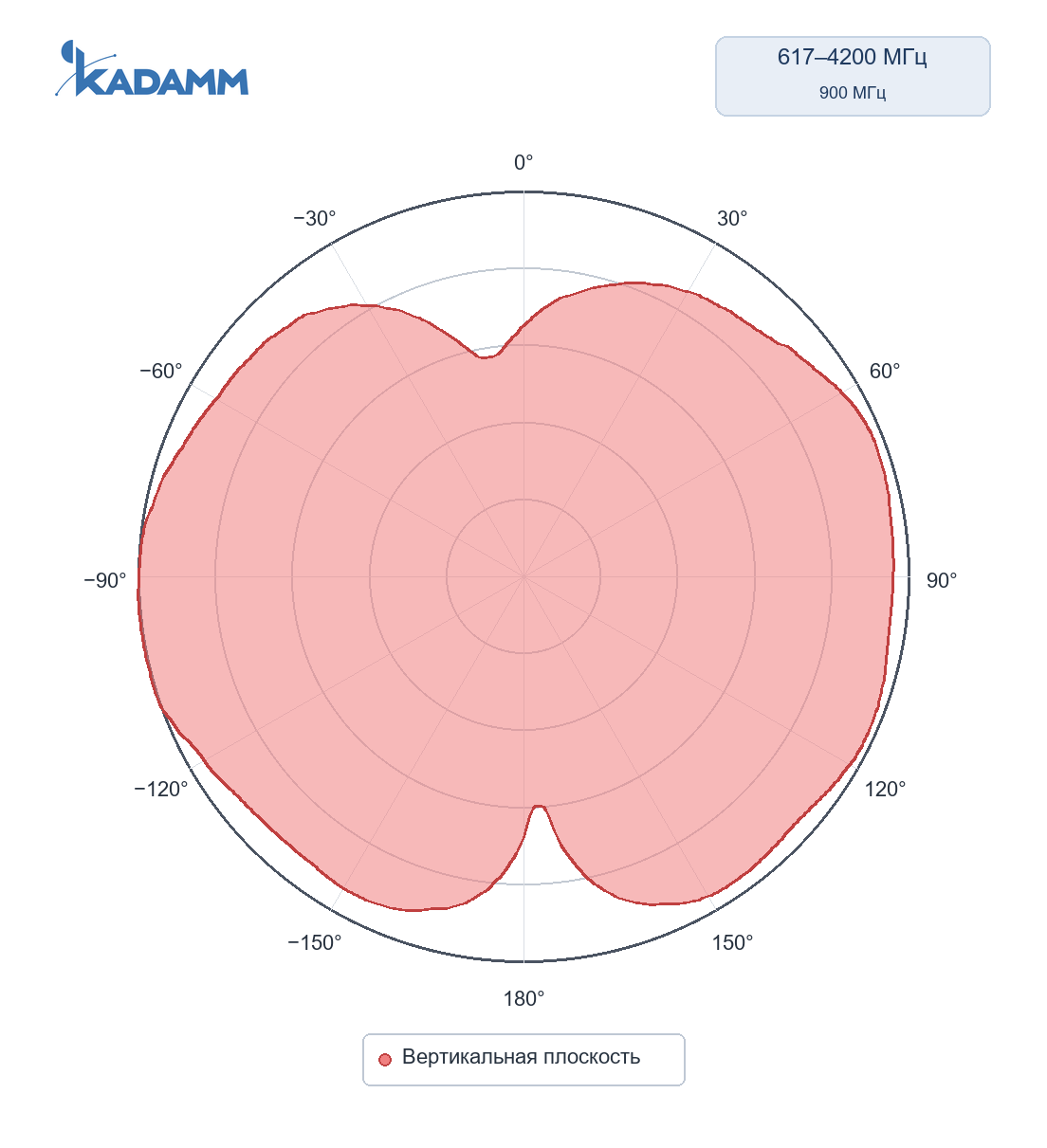

617–4200 МГц, вертикальная плоскость, частота замера 900 МГцПо вертикали 35–70°, усиление в максимуме 3–5 дБи.

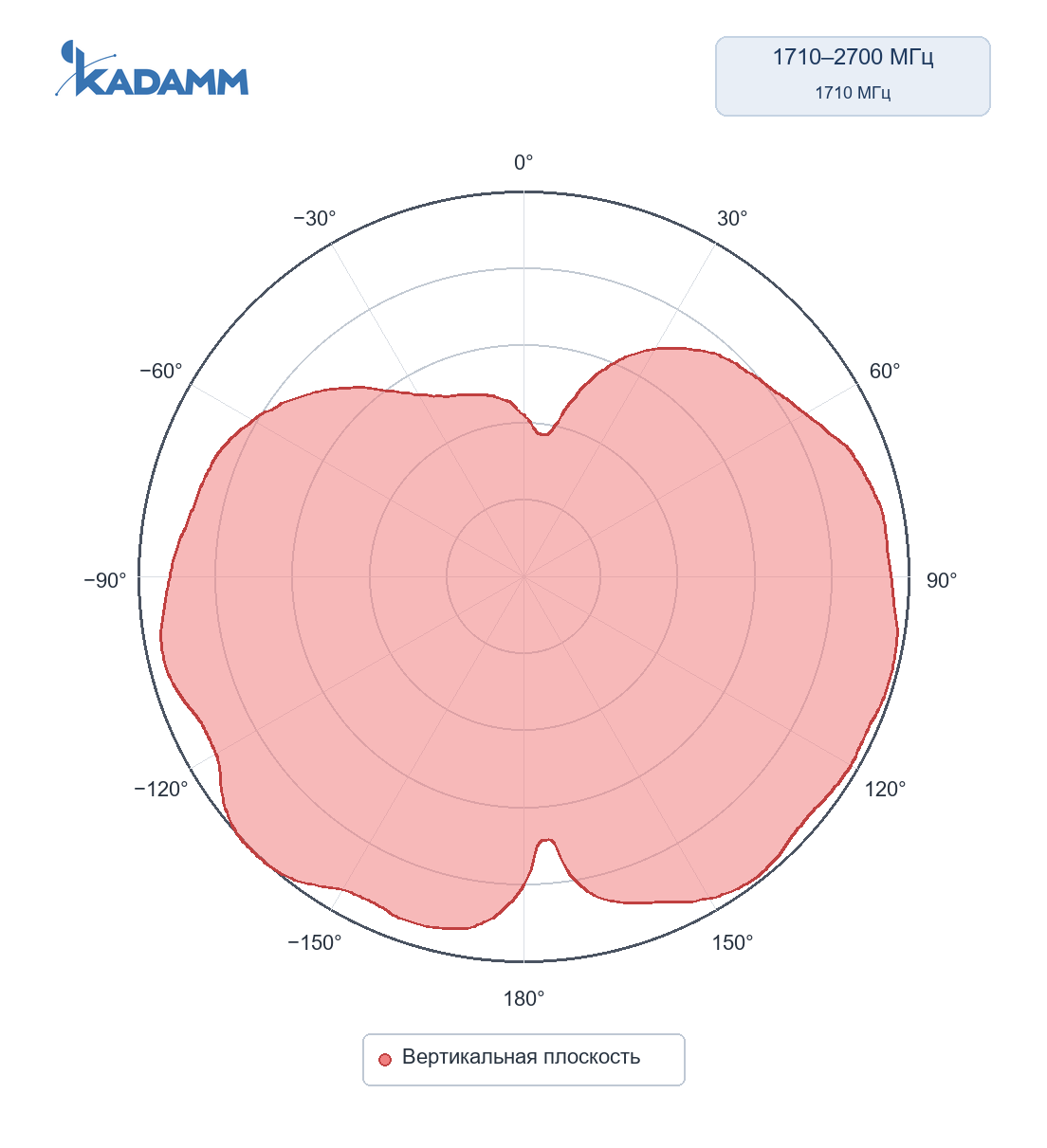

1710–2700 МГц, вертикальная плоскость, частота замера 1710 МГцПо вертикали 40°, усиление в максимуме 5 дБи.

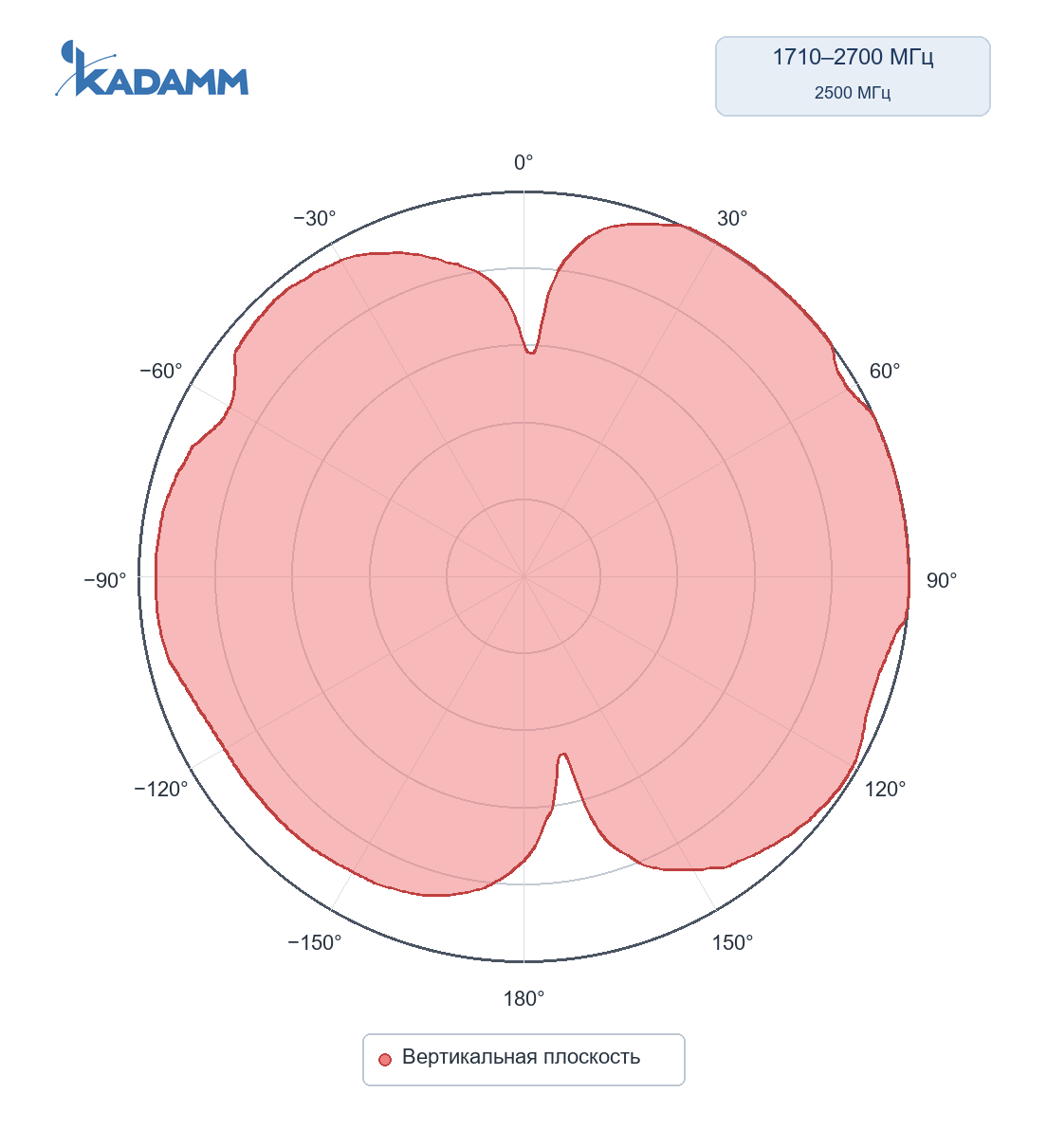

1710–2700 МГц, вертикальная плоскость, частота замера 2500 МГцПо вертикали 40°, усиление в максимуме 5 дБи.

По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.

• IEC 61169-16 — присоединительные размеры разъёмов N; у AOU-617/4200-5-2P — 2 × розетка N (IEC 61169-16).
• 3GPP TS 36.101 и 38.101-1 — полосы AOU-617/4200-5-2P покрывают 13 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AOU-617/4200-5-2P в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AOU-617/4200-5-2P подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 5 = 45 дБм, то есть около 32 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2408 МГц (середина полосы 617–4200 МГц): L = 32,45 + 20·lg 2408 + 20·lg 1 = 100,1 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 45 − 100,1 = −55,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Сверхширокополосные антенны ставят на многодиапазонные шлюзы и модемы, в системы покрытия зданий, на объекты, где работают несколько операторов и стандартов.

Сети и службы в полосах AOU-617/4200-5-2P:

Перед заказом KADAMM AOU-617/4200-5-2P сверьте с проектом:

• Частоты оборудования — внутри 617–4200 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 2×N
• Опора и крепление — на трубу (хомут в комплекте)
• Климат площадки — в пределах −55…+60 °C

• Крепление AOU-617/4200-5-2P — на трубу (хомут в комплекте).
• AOU-617/4200-5-2P ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
• Разъёмы — 2 × розетка N (IEC 61169-16).
• Разъёмы AOU-617/4200-5-2P на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление AOU-617/4200-5-2P включают в контур заземления и молниезащиты опоры по проекту.
