KADAMM АВН-СШ — серия производства KADAMM (КАДАММ): 23 модели, 10 кГц – 110 ГГц, соединители N.
О серии

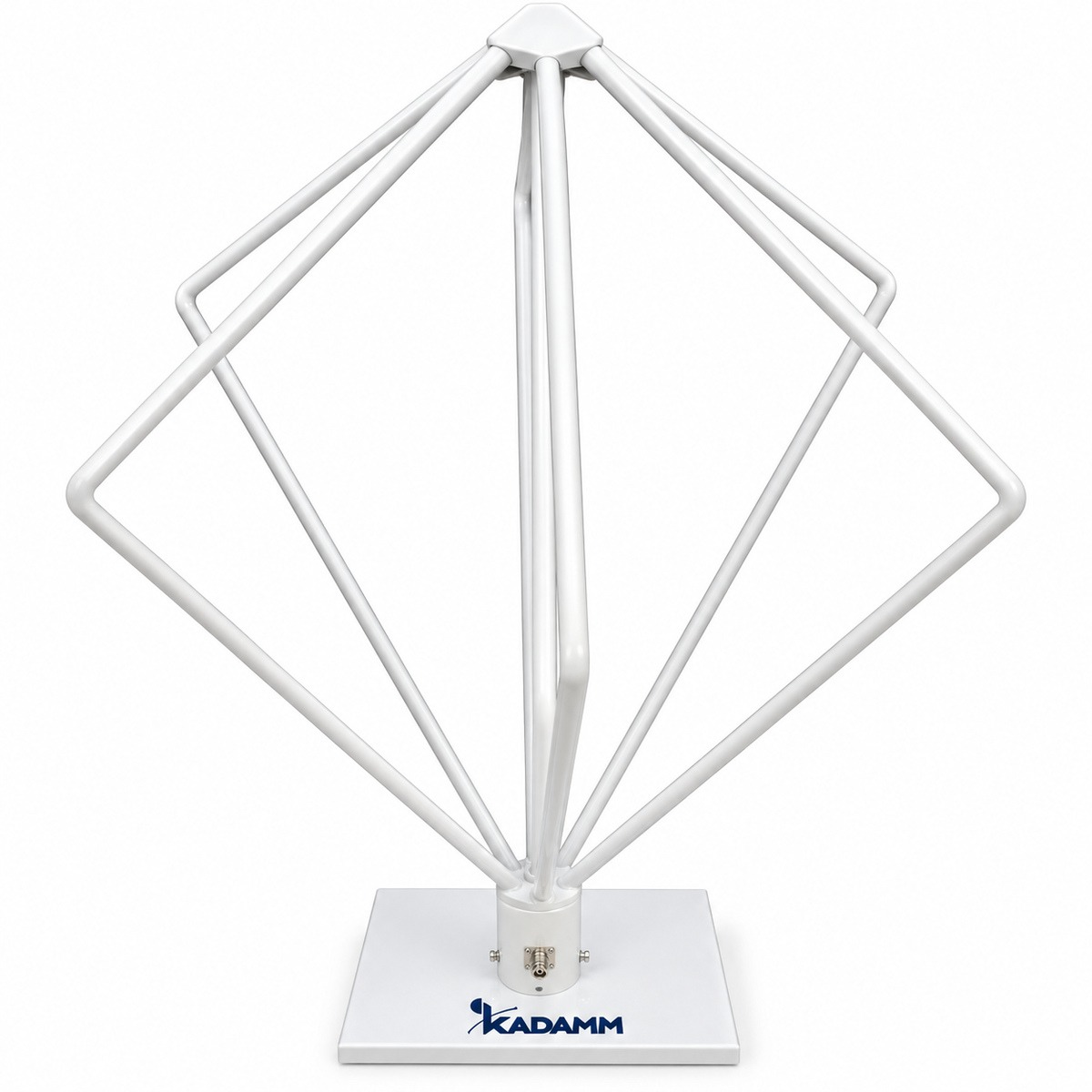

Изделия серии KADAMM АВН-СШ дают круговую диаграмму в горизонтальной плоскости. В серии АВН-СШ — 23 модели, общий диапазон 10 кГц – 110 ГГц, соединители N.
По моделям KADAMM АВН-СШ: КСВН от 2 до 3; усиление от 1 до 6 дБ; масса от 0,043 до 2,694 кг. Модели внутри серии АВН-СШ отличаются параметрами: частоты, коэффициент усиления, КСВН, соединители, габариты, поляризация.
Где применяют KADAMM АВН-СШ: контроль электромагнитной обстановки; испытания на ЭМС; радиомониторинг. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения АВН-СШ.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Соединитель | Габариты, мм | Поляризация | Тип антенны | Высота антенны, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АВН-1,6/30-N(р)-Ш | 1,6-30 МГц | -8-0 | 2,5 | N (розетка) | — | вертикальная | штыревая | 6200 | — |
| KADAMM АВН-100/500-1-N(р)-Ш | 0,1-0,5 ГГц | 0-5 | 2,5 | N (розетка) | — | вертикальная | зонтичная коническая | 813 | — |
| KADAMM АВН-1000/10000-1-SMA(р)-Ш | 1-10 ГГц | 0-5 | 2,5 | SMA (розетка) | — | вертикальная | одноконусная | 80 | — |
| KADAMM АВН-1000/40000-1-2,92(р)-Ш | 1-40 ГГц | 0-6 | 2,5 | 2,92 (розетка) | — | вертикальная | биконическая | 100 | — |
| KADAMM АВН-10000/110000-4-1,0(р)-Ш | 10-110 | 4 | — | 1,0 (розетка) | Ø60,0×78,0 | вертикальная линейная | — | — | 0,157 |
| KADAMM АВН-10700/14500-4-N(р)-Ш | 10,7-14,5 | 4 | — | N (розетка) | Ø76×71 | вертикальная | — | — | около 0,157 |
| KADAMM АВН-17000/30000-4-N(р)-Ш | 17-30 | 4 | — | N (розетка) | Ø52×62 | вертикальная | — | — | около 0,044 |
| KADAMM АВН-2000/18000-4-SMA(р)-Ш | 2-18 | 4 | — | SMA (розетка) | 104×70×70 | вертикальная линейная | — | — | 0,139 |
| KADAMM АВН-2000/45000-3-2,4(р)-Ш | 2-45 | 3 | — | 2,4 (розетка) | около ø58×84 | линейная | — | — | 0,198 |
| KADAMM АВН-24000/28000-4-2,92(р)-Ш | 24-28 | 4 | — | 2,92 (розетка) | около ø26×27,1 | линейная | — | — | 0,106 |
| KADAMM АВН-30/1500-N(р)-Ш | 30-1500 МГц | -20-5 | 3 | N (розетка) | — | вертикальная | штыревая | 276-1764 | — |
| KADAMM АВН-30/300-1-N(р)-Ш | 30-300 МГц | -10-1 | 2,5 | N (розетка) | — | вертикальная | одноконусная | 700 | — |
| KADAMM АВН-30/300-N(р)-Ш | 30-300 МГц | -10-2 | 2,5 | N (розетка) | — | вертикальная | зонтичная коническая | 1100 | — |
| KADAMM АВН-30/3000-N(р)-Ш | 0,03-3 | -10 | 2 | N (розетка) | 375×43×43 | вертикальная поляризация | — | — | уточняйте у менеджера |
| KADAMM АВН-30/512-N(р)-Ш | 30-512 МГц | -5-2 | 2,5 | N (розетка) | — | вертикальная | штыревая | 2000 | — |
| KADAMM АВН-300/3000-1-SMA(р)-Ш | 0,3-3 ГГц | 0-5 | 2,5 | SMA (розетка) | — | вертикальная | зонтичная коническая | 550 | — |
| KADAMM АВН-30000/40000-4-2,92(р)-Ш | 30-40 | 4 | — | 2,92 (розетка) | Ø46×30,4 | вертикальная линейная | — | — | 0,043 |
| KADAMM АВН-35000/37000-3-2,92(р)-Ш | 35-37 | 3 | — | 2,92 (розетка) | 50×50×69,92 | правая круговая | — | — | 0,066 |
| KADAMM АВН-380/2000-1-N(р)-Ш | 0,38-2 ГГц | 0-5 | 2,5 | N (розетка) | — | вертикальная | одноконусная | 170 | — |
| KADAMM АВН-400/5000-2-SMA(р)-Ш | 0,4-5 | 2 | — | SMA (розетка) | Ø210×30 | вертикальная линейная | — | — | 1,336 |
| KADAMM АВН-500/3000-1-N(р)-Ш | 0,5-3 ГГц | 0-5 | 2,5 | N (розетка) | — | вертикальная | одноконусная | 150 | — |
| KADAMM АВН-70/1000-1-N(р)-Ш | 0,07-1 ГГц | -15-2 | 2,5 | N (розетка) | — | вертикальная | клеточная | 450 | — |
| KADAMM АВН-800/2000-4-SMA(р)-Ш | 0,8-2 | 4 | — | SMA (розетка) | около ø216×123,5 | линейная | — | — | 2,694 |
Вопросы по серии
Общий диапазон серии АВН-СШ — 10 кГц – 110 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АВН-СШ — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АВН-1,6/30-N(р)-Ш», и количество.
Техническое описание серии АВН-СШ и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
