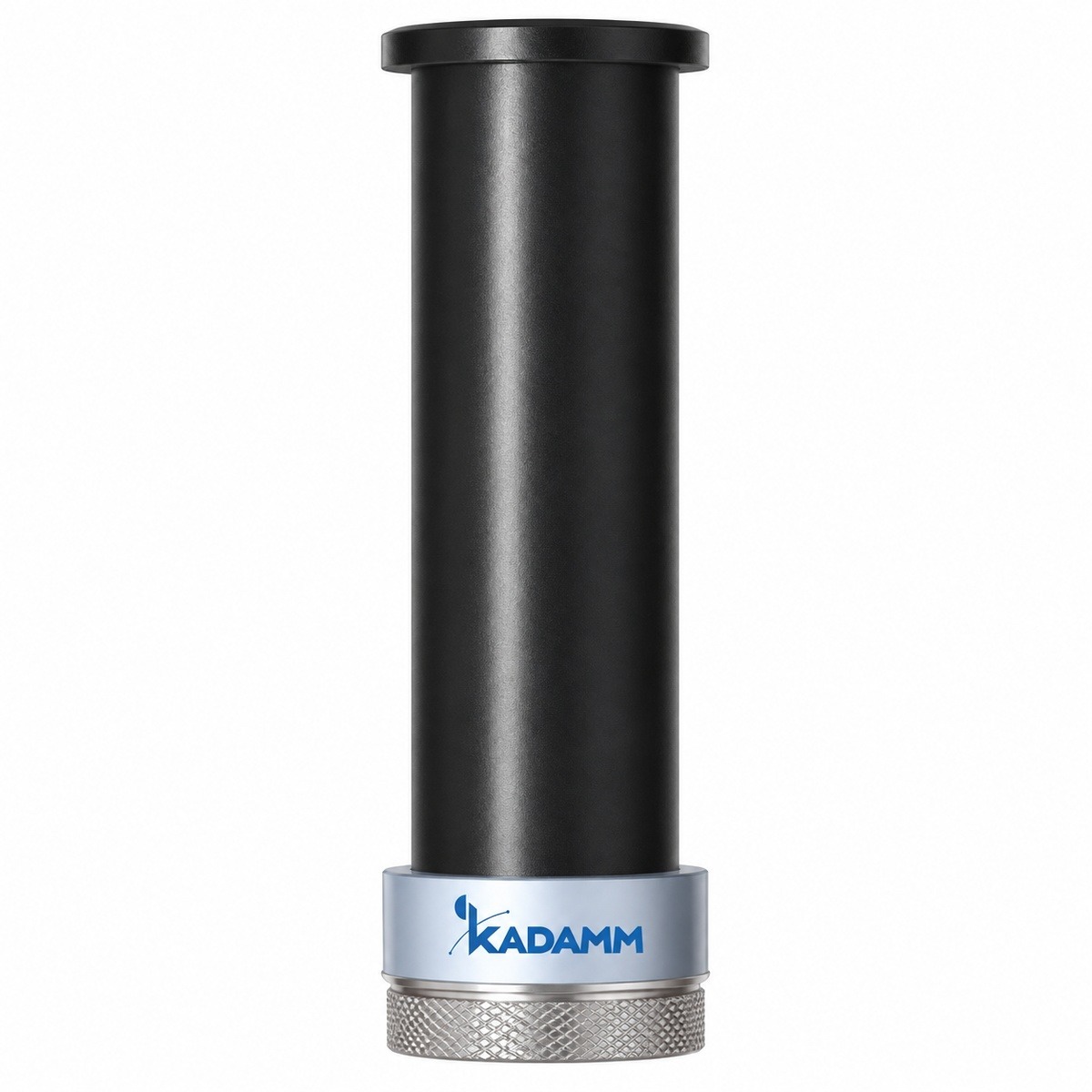

Модель KADAMM AC-80003: коллинеарная всенаправленная антенна для стационарной радиостанции, 800–960 МГц и 1710–2690 МГц и 2400–2500 МГц и 3300–3800 МГц, усиление 3 дБи.
О модели
По частотам (800–960 МГц и 1710–2690 МГц и 2400–2500 МГц и 3300–3800 МГц) KADAMM AC-80003 подходит для систем: GSM-900 и LTE 900, нелицензируемый диапазон 868 МГц, GSM и LTE 1800, UMTS и LTE 2100 и LTE 2300 (TDD). Невысокое усиление (3 дБи) даёт AC-80003 широкую диаграмму: зона ровная, без провалов рядом с антенной. Диаграмма круговая: KADAMM AC-80003 одинаково работает во все стороны по горизонтали.
Поляризация — вертикальная. Разъёмы: 1×N.
Габариты — Ø16 × 300( ± 5) мм, масса 0,125 кг.
На что смотреть при подборе
Технические характеристики
| Параметр | 800–960 МГц | 1710–2690 МГц | 2400–2500 МГц | 3300–3800 МГц | 4200–5000 МГц | 5150–6000 МГц |
|---|---|---|---|---|---|---|
| Диапазон частот | 800–960 / 1710–2690 / 3300–3800 / 4200–6000 МГц | |||||
| Коэффициент усиления, дБи | 3 | |||||
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |||||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 65° | |||||
| Поляризация | Вертикальная | |||||
| КСВН | ≤3,5 | |||||
| Входное сопротивление | 50 Ом | |||||
| Максимальная мощность на порт | 100 Вт | |||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × вилка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø16 × 300( ± 5) мм |
| Масса антенны | 0,125 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
Вопросы по модели
Рабочий диапазон AC-80003 — 800–960 / 1710–2690 / 3300–3800 / 4200–6000 МГц.
Коэффициент усиления AC-80003 — 3 дБи. Ширина луча по горизонтали — 360°.
1×N. Исполнение AC-80003 с другим разъёмом — уточняйте у менеджера.
Габариты Ø16 × 300( ± 5) мм, масса 0,125 кг.
Для AC-80003 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
