Антенные сумматоры и комбайнеры Антенные сумматоры и комбайнеры

Антенные сумматоры и комбайнеры

Антенные сумматоры и комбайнеры

Объединение нескольких систем и диапазонов на одну антенну и фидер

Многополосные комбайнеры и мультиплексерыГибридные мосты и комбайнерыPOI для DAS

Все подразделы

Подбор СВЧ-компонента

Частота должна входить в рабочий диапазон. Исполнение и совместимость уточняем при подборе.

Комбайнер КАДАММ КМ-5-13 — 690–862 / 880–960 / 1710–1880 / 1920–2170 / 2490–2690 МГц
Комбайнер КАДАММ КМ-5-13 — 690–862 / 880–960 / 1710–1880 / 1920–2170 / 2490–2690 МГц
Подробнее
Комбайнер КАДАММ КМ-2-42 — 698–2170 / 2300–2700 МГц
Комбайнер КАДАММ КМ-2-42 — 698–2170 / 2300–2700 МГц
Подробнее
Мультиплексеры на 6–10 полос серии КАДАММ МП-Ф-6 — 703–2690 МГц
Мультиплексеры на 6–10 полос серии КАДАММ МП-Ф-6 — 703–2690 МГц
Подробнее
Мультиплексеры пятидиапазонные серии КАДАММ МП-Ф-5 — 430–3594 МГц
Мультиплексеры пятидиапазонные серии КАДАММ МП-Ф-5 — 430–3594 МГц
Подробнее
Мультиплексеры четырёхдиапазонные серии КАДАММ МП-Ф-4 — 720–2690 МГц
Мультиплексеры четырёхдиапазонные серии КАДАММ МП-Ф-4 — 720–2690 МГц
Подробнее
Триплексеры резонаторные серии КАДАММ МП-Ф-3 — 698–2700 МГц
Триплексеры резонаторные серии КАДАММ МП-Ф-3 — 698–2700 МГц
Подробнее
Комбайнер шестидиапазонный КАДАММ КМ-6-04 — 758–4200 МГц
Комбайнер шестидиапазонный КАДАММ КМ-6-04 — 758–4200 МГц
Подробнее
Гибридный мост КАДАММ ГМ-4Х4-380/6000-43 — 380–6000 МГц
Гибридный мост КАДАММ ГМ-4Х4-380/6000-43 — 380–6000 МГц
Подробнее
Гибридный мост КАДАММ ГМ-4Х4-350/5850-43 — 350–5850 МГц
Гибридный мост КАДАММ ГМ-4Х4-350/5850-43 — 350–5850 МГц
Подробнее
Комбайнер трёхдиапазонный КАДАММ КМ-3-21 — 156–166 / 880–900 / 925–945 МГц
Комбайнер трёхдиапазонный КАДАММ КМ-3-21 — 156–166 / 880–900 / 925–945 МГц
Подробнее
Комбайнер шестидиапазонный КАДАММ КМ-6-05 — 698–803 + 824–960 + 1710–1880 + 1920–2170 + 2300–2700 + 3300–3800 МГц
Комбайнер шестидиапазонный КАДАММ КМ-6-05 — 698–803 + 824–960 + 1710–1880 + 1920–2170 + 2300–2700 + 3300–3800 МГц
Подробнее
Комбайнер четырёхдиапазонный КАДАММ КМ-4-15 — 87–108 + 147–164 + 174–235 + 380–470 МГц
Комбайнер четырёхдиапазонный КАДАММ КМ-4-15 — 87–108 + 147–164 + 174–235 + 380–470 МГц
Подробнее
Комбайнер четырёхдиапазонный КАДАММ КМ-4-14 — 800–960 + 1710–1880 + 1920–2170 + 3300–3700 МГц
Комбайнер четырёхдиапазонный КАДАММ КМ-4-14 — 800–960 + 1710–1880 + 1920–2170 + 3300–3700 МГц
Подробнее
Комбайнер трёхдиапазонный КАДАММ КМ-3-22 — 87–108 + 380–395 + 450–470 МГц
Комбайнер трёхдиапазонный КАДАММ КМ-3-22 — 87–108 + 380–395 + 450–470 МГц
Подробнее
Комбайнер четырёхдиапазонный КАДАММ КМ-4-13 — 698–787 + 806–894 + 1695–1780 и 2110–2180 + 1850–1995 МГц
Комбайнер четырёхдиапазонный КАДАММ КМ-4-13 — 698–787 + 806–894 + 1695–1780 и 2110–2180 + 1850–1995 МГц
Подробнее
Комбайнер четырёхдиапазонный КАДАММ КМ-4-12 — 800–960 + 1710–1880 + 1920–1935 и 2110–2125 + 1940–1955 и 2130–2145 МГц
Комбайнер четырёхдиапазонный КАДАММ КМ-4-12 — 800–960 + 1710–1880 + 1920–1935 и 2110–2125 + 1940–1955 и 2130–2145 МГц
Подробнее

KADAMM · Антенно-фидерные устройства

Антенные сумматоры и комбайнеры сводят сигналы нескольких передатчиков в общий тракт — на одну антенну, в один фидер или в распределённую антенную сеть здания. Мы разрабатываем и производим три группы таких устройств: частотные комбайнеры, гибридные сумматоры и точки объединения операторов.

Подбор антенн и расчёт тракта

Выбор сумматоров и комбайнеров зависит от остального тракта — усиления, потерь и согласования. Пришлите исходные данные: инженер подберёт состав системы, подготовит спецификацию и чертежи.

Антенны, АФУ и пассивное оборудование →

Коротко: разные диапазоны сводит частотный комбайнер почти без потерь, сигналы одной полосы — гибридный сумматор ценой деления мощности, несколько операторов в DAS — точка объединения POI.

Подразделы

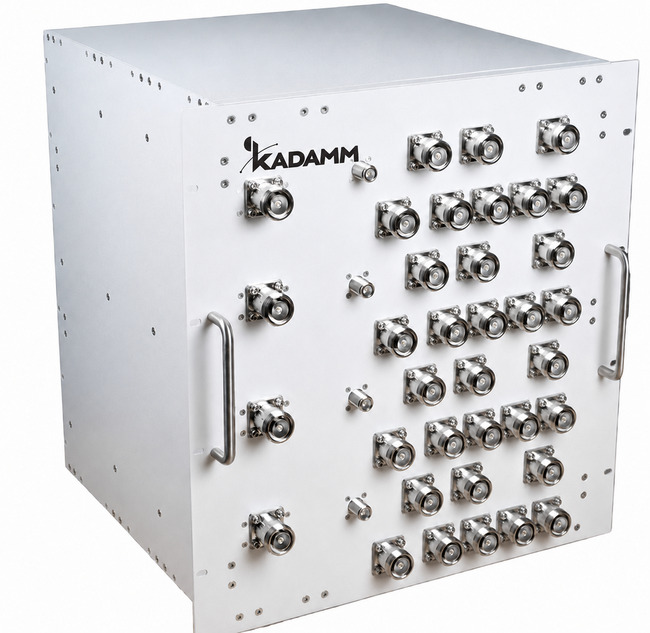

37 + 4Многополосные сумматоры диапазоновЧастотные комбайнеры на 2–6 диапазонов и мультиплексеры МП.Открыть →16Гибридные комбайнерыМосты 2×2, 3×3 и 4×4 — сигналы одной полосы в общий тракт.Открыть →4Точки объединения операторов (POI)Узлы многооператорской DAS в 19-дюймовой стойке.Открыть →

Какой сумматор нужен

ЗадачаТип устройстваПотериРаздел
Разные диапазоны на одну антенну или фидерчастотный комбайнер, мультиплексердесятые доли дБмногополосные сумматоры
Два и более сигналов одной полосыгибридный мост3 дБ у 2×2, 6 дБ у 4×4гибридные комбайнеры
Несколько операторов в одной DASточка объединения POIпо конфигурации, до 10 дБPOI для DAS

На что смотреть при выборе

Частотный план

Список систем и их полос определяет тип устройства и полосы портов. Полосы портов частотного комбайнера не должны пересекаться, у гибридного — все сигналы лежат в общей полосе.

Развязка и интермодуляция

Развязка защищает передатчики друг от друга, нормированная интермодуляция PIM3 — приём от паразитных продуктов. Для трактов нескольких операторов оба параметра обязательны.

Место установки

Уличные комбайнеры на мачте — со степенью защиты IP65–IP67 и грозозащитой; POI и кабельные модели — для аппаратной и шкафа.

Как мы подбираем сумматоры КАДАММ

Начинаем с частотного плана площадки или здания: какие системы работают, в каких полосах, сколько операторов и передатчиков, какая мощность на входах. По нему определяем тип устройства и проверяем, что каждая полоса целиком попадает в свой порт с запасом по краям.

Дальше считаем потери по всему тракту: вносимые потери сумматора, потери кабеля и деление мощности, если в тракте есть гибридные мосты или делители. Проверяем развязку и интермодуляцию — для трактов нескольких операторов это обязательное требование. Отдельно смотрим место установки: мачта, шкаф или аппаратная, нужна ли грозозащита и пропуск питания на мачтовый усилитель или блок наклона антенны.

Если серийной модели с нужными полосами нет, обсуждаем исполнение под проект. Сертификаты и декларации — по запросу.

Вопросы

Сумматор и комбайнер — одно и то же?Да, это синонимы. Уточнение «частотный», «гибридный» или «POI» говорит о схеме.
Можно ли сложить сигналы одной полосы частотным комбайнером?Нет — для этого нужен гибридный сумматор.
С чего начать подбор?С частотного плана: какие системы, в каких полосах и сколько операторов. Пришлите его — подберём.

Смежные разделы

Делители мощностиНаправленные ответвители мощностиСогласованные нагрузки 50 ОмВсе антенно-фидерные устройстваСтатья: антенный сумматор — как свести несколько диапазонов в один фидер

Пришлите частотный план и схему площадки — подберём сумматоры и проверим развязку. info@kadamm.com, 8-499-213-05-16.
