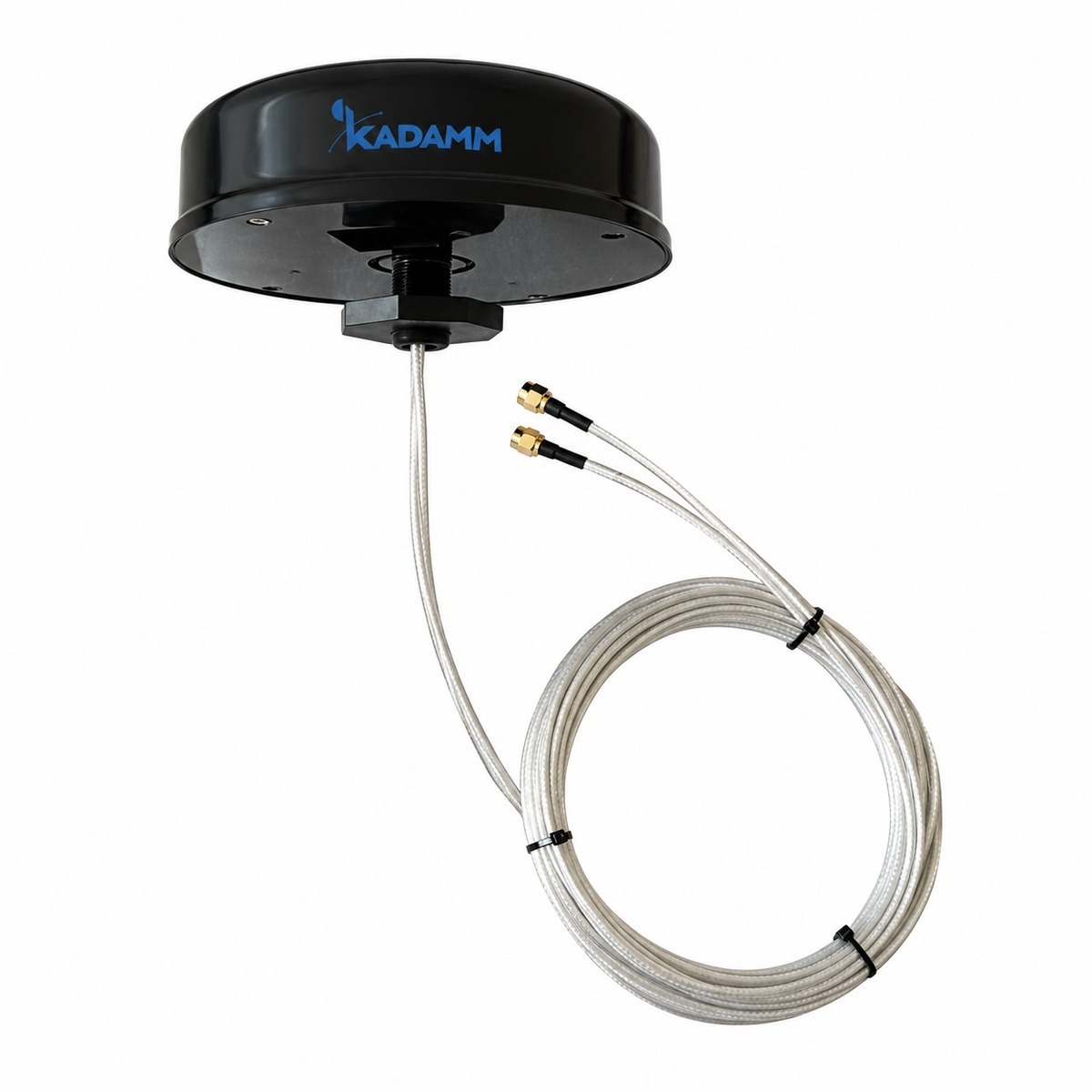

Модель KADAMM AOU-617/7125-6: сверхширокополосная всенаправленная антенна, 617–698 МГц и 698–960 МГц и 1710–2690 МГц и 3300–4200 МГц, усиление 6 дБи.
О модели
В рабочую полосу KADAMM AOU-617/7125-6 (617–698 МГц и 698–960 МГц и 1710–2690 МГц и 3300–4200 МГц) попадают LTE 700, LTE 800, GSM-900 и LTE 900, нелицензируемый диапазон 868 МГц и GSM и LTE 1800. Усиление 6 дБи у KADAMM AOU-617/7125-6 — широкая диаграмма и ровное покрытие вблизи точки установки. Диаграмма круговая: KADAMM AOU-617/7125-6 одинаково работает во все стороны по горизонтали.
Разъёмы: SMA.
Масса — 0,26–0,32 кг, размеры по исполнению (см. таблицу «Исполнения»). Работает при температуре −40…+85 °C.
На что смотреть при подборе
Технические характеристики
Система 617–7125 МГц
| Параметр | 617–698 МГц | 698–960 МГц | 1710–2690 МГц | 3300–4200 МГц | 4900–7125 МГц |
|---|---|---|---|---|---|
| Коэффициент усиления, дБи | 2,5 | 4 | 6 | 6 | 4,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||||
Система 1562–1612 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 4,5 |
Общие параметры
| Параметр | Значение |
|---|---|
| КСВН | ≤2,2 (617–698 МГц), ≤2,0 (698–960 МГц), ≤2,0 (1710–2690 МГц), ≤1,8 (3300–4200 МГц), ≤2,0 (4900–7125 МГц), ≤2,0 (1562–1612 МГц) |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 20 Вт |
Исполнения
| Артикул | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|
| KADAMM AOU-617/7125-6 | LTE:вилка SMA / GNSS: вилка SMA | (Ø145×40) ±1.5 | 0,26 |
| KADAMM AOU-617/7125-6-4 | LTE: вилка SMA, Wi-Fi: вилка RP-SMA, ГНСС: вилка SMA | Ø145×40 | 0,32 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 0,26–0,32 кг |
| Цвет радома | Чёрный |
| Рабочая температура | −40…+85 °C |
Вопросы по модели
Рабочий диапазон AOU-617/7125-6 — 617–960 / 1710–2690 / 3300–4200 / 4900–7125 / 1562–1612 МГц.
Коэффициент усиления AOU-617/7125-6 — 6 дБи. Ширина луча по горизонтали — 360°.
У AOU-617/7125-6 — SMA. Нужен другой тип разъёма — назовите его в запросе на подбор.
Габариты по исполнению (см. таблицу «Исполнения»), масса 0,26–0,32 кг.
Техническое описание AOU-617/7125-6 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
