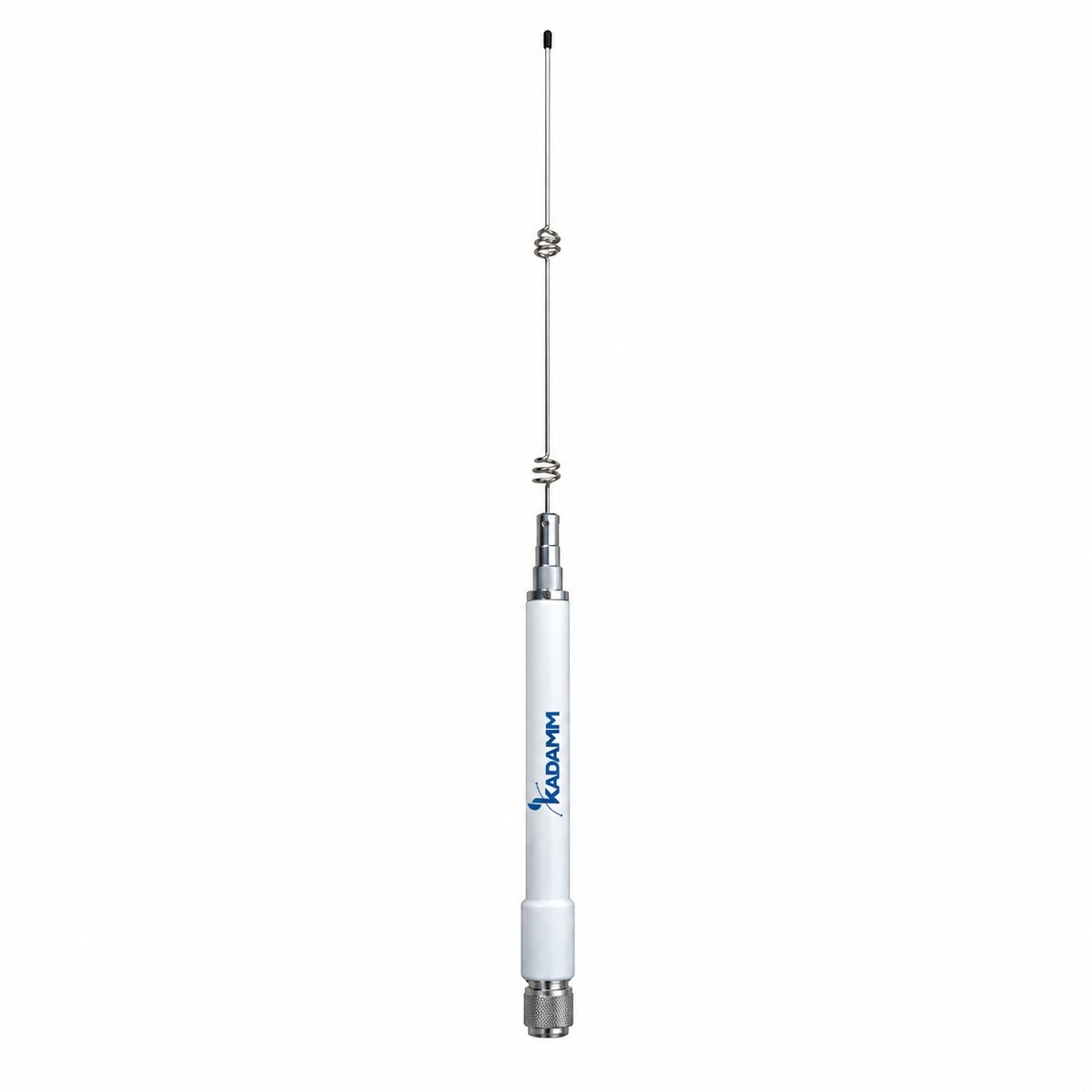

Модель KADAMM AC-1307: коллинеарная всенаправленная антенна для стационарной радиостанции, 1350–1450 МГц, усиление 7 дБи.
О модели
Рабочий диапазон KADAMM AC-1307 — 1350–1450 МГц. При усилении 7 дБи модель AC-1307 подходит для зоны средней протяжённости. Диаграмма круговая: KADAMM AC-1307 одинаково работает во все стороны по горизонтали.
Поляризация — вертикальная. Разъёмы: 1×N.
Масса — 0,15 кг, размеры Ø23 × (510 ± 5) мм. Крепление: на магнитном основании. Рабочие температуры — −40…+65 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1350–1450 МГц |
| Коэффициент усиления, дБи | 7 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 25° |
| Поляризация | Вертикальная |
| КСВН | ≤2 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø23 × (510 ± 5) мм |
| Масса антенны | 0,15 кг |
| Максимальная скорость ветра | 45 м/с |
| Рабочая температура | −40…+65 °C |
| Крепление | на магнитном основании |
Вопросы по модели
Рабочий диапазон AC-1307 — 1350–1450 МГц.
Коэффициент усиления AC-1307 — 7 дБи. Ширина луча по горизонтали — 360°.
У AC-1307 — 1×N. Нужен другой тип разъёма — назовите его в запросе на подбор.
Крепление AC-1307: на магнитном основании. Габариты Ø23 × (510 ± 5) мм, масса 0,15 кг.
Для AC-1307 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
