Серия KADAMM АВН-М: 11 моделей, 2 МГц – 5,1 ГГц, соединители N.
О серии

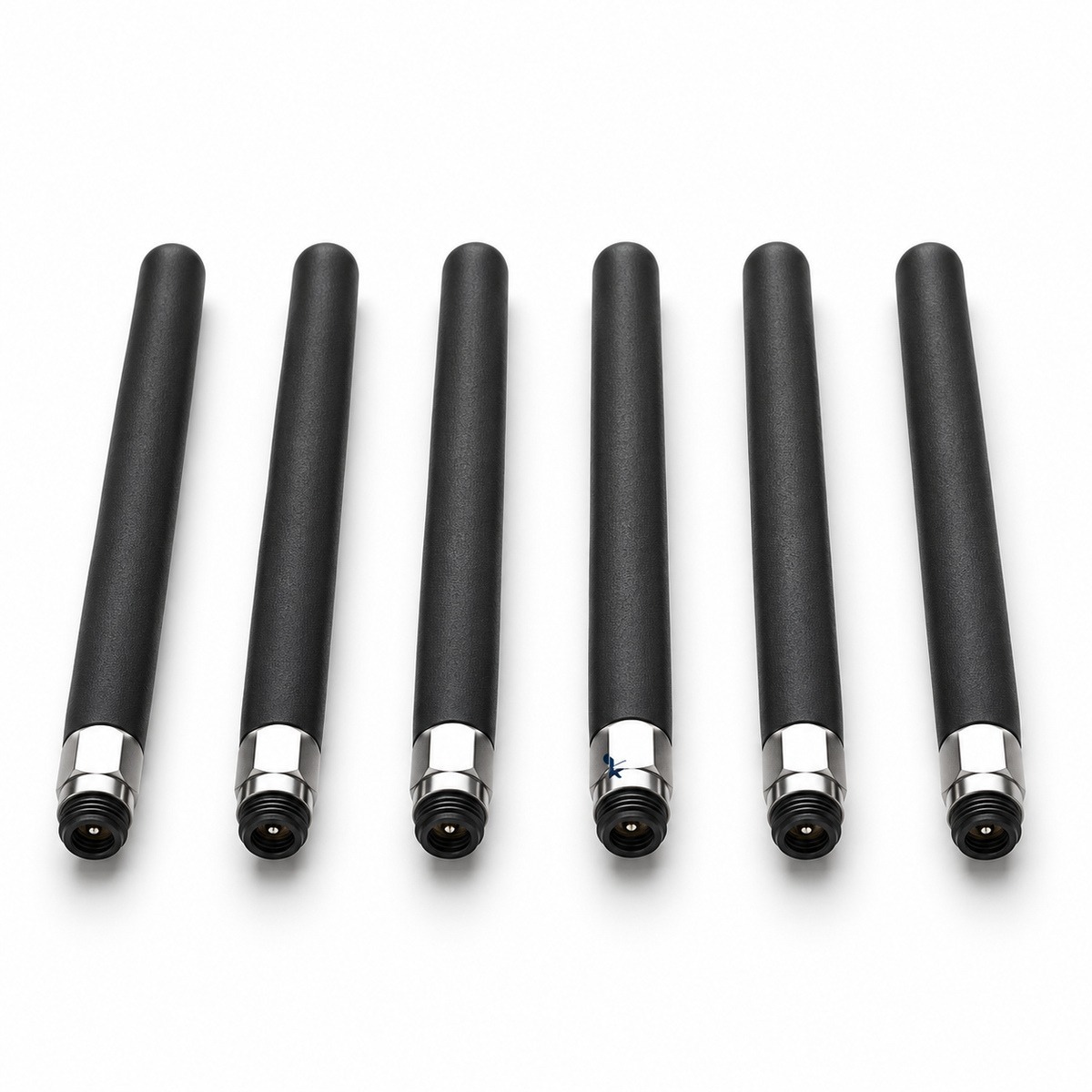

Всенаправленные измерительные антенны серии АВН-М дают круговую диаграмму в горизонтальной плоскости. В серии АВН-М — 11 моделей, общий диапазон 2 МГц – 5,1 ГГц, соединители N.
По моделям KADAMM АВН-М: КСВН от 1,5 до 3; усиление от 1 до 3 дБ. Модели внутри серии АВН-М отличаются параметрами: частоты, коэффициент усиления, КСВН, соединители, длина, ширина луча в горизонтальной плоскости. Общее для всех моделей АВН-М: поляризация — вертикальная.
Типовые задачи для серии АВН-М: контроль электромагнитной обстановки; испытания на ЭМС; радиомониторинг. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения АВН-М.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Поляризация | вертикальная |
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Соединитель | Длина, мм | Ширина луча в горизонтальной плоскости | Диаметр, мм |
|---|---|---|---|---|---|---|---|
| KADAMM АВН-1250/1586-2-N(р)-М | 1,25-1,586 | 2 | 1,5 | N (розетка) | 151 | 360° | 13 |
| KADAMM АВН-1340-1-N(р)-М | 1,34 | 1 | 1,5 | N (розетка) | 151 | 360° | 13 |
| KADAMM АВН-1380-1-N(р)-М | 1,38 | 1 | 1,5 | N (розетка) | 151 | 360° | 13 |
| KADAMM АВН-1850/1950-2-N(р)-М | 1,85-1,95 | 2 | 1,5 | N (розетка) | 131,2 | 360° | 12 |
| KADAMM АВН-2/30-N(р)-М | 2 МГц-30 МГц | -20 | 3 | N (розетка) | 1600 | 360 | 140 |
| KADAMM АВН-2400/2485-1,5-SMA(р)-М | 2,4-2,485 | 1,5 | 1,5 | SMA (розетка) | 84 | 360° | 12 |
| KADAMM АВН-2400/2700-1,5-N(р)-М | 2,4-2,7 | 1,5 | 1,8 | N (розетка) | 130 | 360° | 13,5 |
| KADAMM АВН-2700/2880-2-N(р)-М | 2,7-2,88 | 2-3 | 1,5 | N (розетка) | 208 | 360° | 40 |
| KADAMM АВН-30/520-N(р)-М | 30 МГц-520 МГц | -20 | 3 | N (розетка) | 1250 | 360 | 65 |
| KADAMM АВН-4400/5100-3-N(р)-М | 4,4-5,1 | 3 | 1,8 | N (розетка) | 165 | 360° | 40 |
| KADAMM АВН-530-1-N(р)-М | 0,53 | 1 | 1,5 | N (розетка) | 396 | 360° | 17 |
Вопросы по серии
Общий диапазон серии АВН-М — 2 МГц – 5,1 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АВН-М — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АВН-1250/1586-2-N(р)-М», и количество.
Техническое описание серии АВН-М и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
