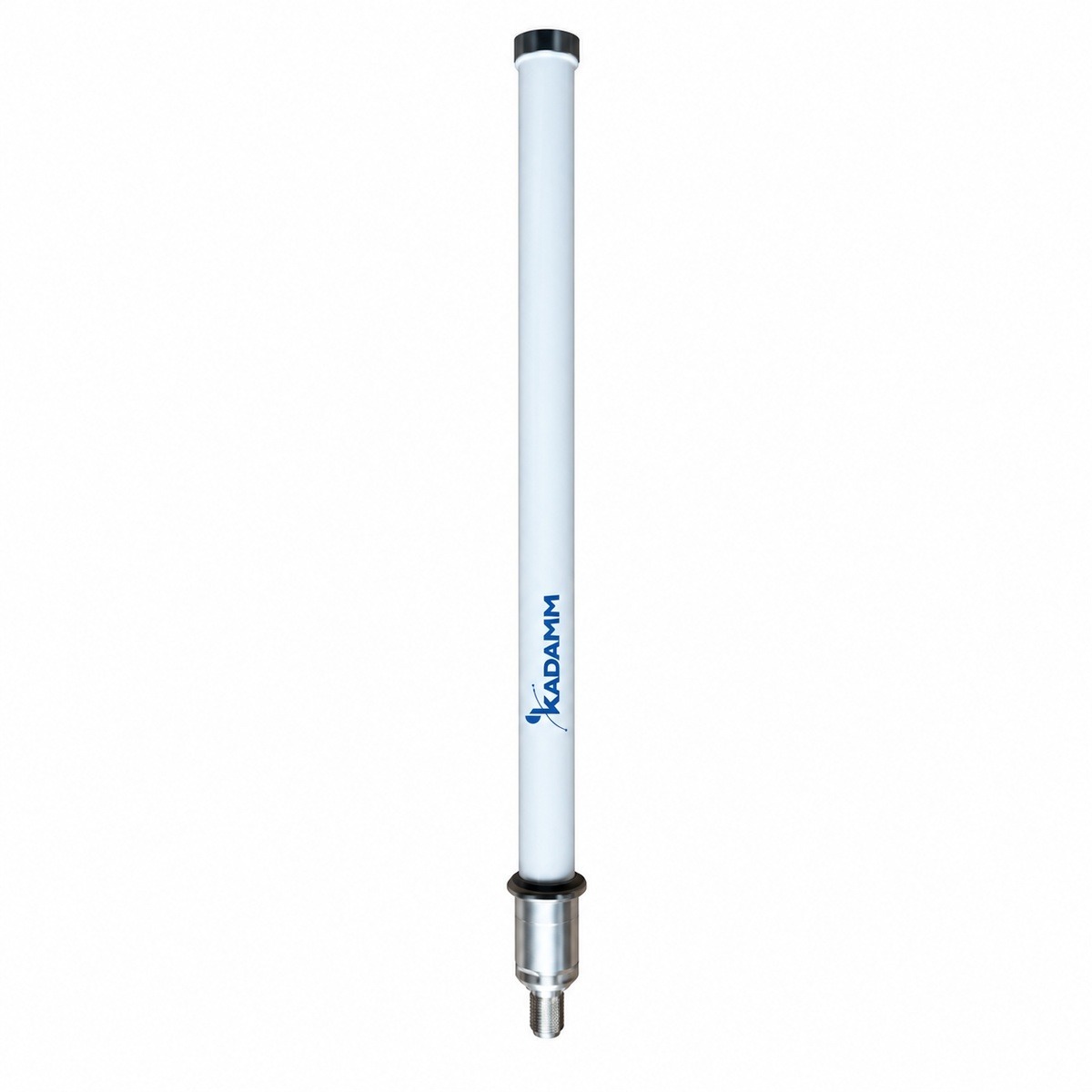

KADAMM AOU-566/5900-2 — сверхширокополосная всенаправленная антенна: 566–678 МГц и 1420–1450 МГц и 2400–2500 МГц и 5100–5900 МГц, усиление 2 дБи.
О модели
В рабочую полосу KADAMM AOU-566/5900-2 (566–678 МГц и 1420–1450 МГц и 2400–2500 МГц и 5100–5900 МГц) попадают Wi-Fi 2,4 ГГц и Wi-Fi 5 ГГц. Усиление 2 дБи у KADAMM AOU-566/5900-2 — широкая диаграмма и ровное покрытие вблизи точки установки. По горизонтали KADAMM AOU-566/5900-2 светит на 360°, выделенного направления нет.
Поляризация — вертикальная. Разъёмы: 1×N.
Масса — 0,47–0,5 кг, размеры по исполнению (см. таблицу «Исполнения»).
На что смотреть при подборе
Технические характеристики
| Параметр | 566–678 МГц | 1420–1450 МГц | 2400–2500 МГц | 5100–5900 МГц |
|---|---|---|---|---|
| Диапазон частот | 566–678 / 1420–1450 / 2400–2500 / 5100–5900 МГц | |||
| Коэффициент усиления, дБи | 2 ± 1 | |||
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 78 ± 8° | |||
| Поляризация | Вертикальная | |||
| КСВН | ≤2,0 при 566–678/1420–1450, ≤3 при 2400–2500/5100–5900 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 2 Вт | |||
Исполнения
| Артикул | Длина / габариты, мм | Масса, кг |
|---|---|---|
| KADAMM AOU-566/5900-2 | Ø37.2×(1200±10) | 0,47 |
| KADAMM AOU-566/5900-2-2 | Ø28.8×(1200±10) | 0,5 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 0,47–0,5 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Стеклопластик |
Вопросы по модели
Рабочий диапазон AOU-566/5900-2 — 566–678 / 1420–1450 / 2400–2500 / 5100–5900 МГц.
Коэффициент усиления AOU-566/5900-2 — 2 дБи. Ширина луча по горизонтали — 360°.
1×N. Исполнение AOU-566/5900-2 с другим разъёмом — уточняйте у менеджера.
Габариты по исполнению (см. таблицу «Исполнения»), масса 0,47–0,5 кг.
Техническое описание AOU-566/5900-2 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
