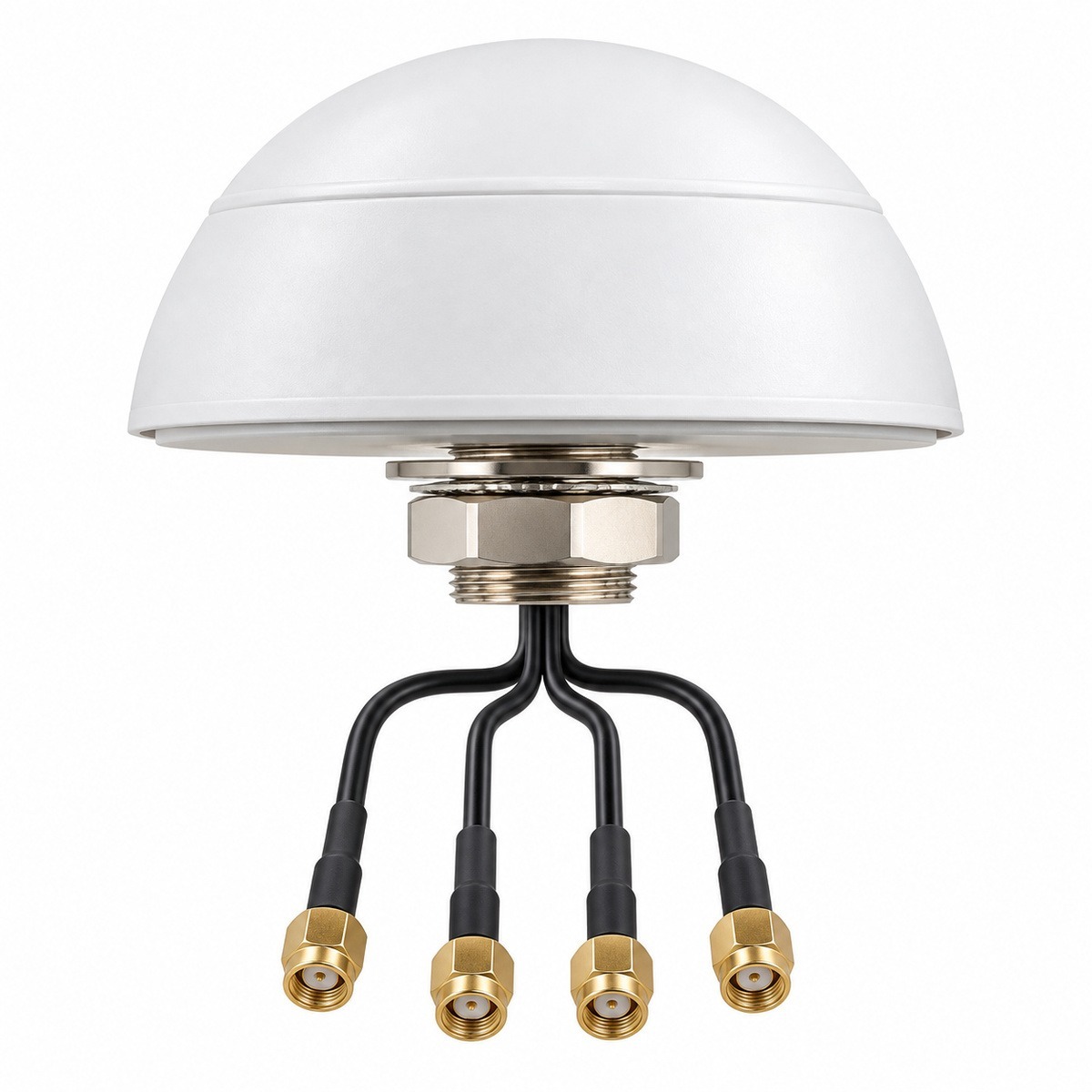

KADAMM LTE2W2-3 — антенна 4G MIMO 2×2 + Wi-Fi MIMO 2×2 для крыши транспорта и шкафов, Ø110 мм, IP67

KADAMM LTE2W2-3 — всенаправленная антенна Wi-Fi: она излучает равномерно во все стороны по горизонтали и закрывает зону вокруг точки доступа. Диапазоны Wi-Fi — 2,4 ГГц; полосы антенны — 698–2690 МГц.

Диапазоны Wi-Fi ведут себя по-разному. На 2,4 ГГц всего три непересекающихся канала по 20 МГц (1, 6 и 11), зато сигнал лучше огибает препятствия и проходит сквозь стены. На 5 ГГц каналов десятки, их объединяют в широкие полосы 40, 80 и 160 МГц ради скорости, но затухание на той же дистанции больше примерно на 7 дБ (отношение частот 5,5 / 2,44 даёт 20·lg 2,25 ≈ 7 дБ). Поэтому диапазон антенны выбирают под задачу и под точку доступа.

Антенна рассчитана на MIMO: входов — 4. Каждый вход подключают к своему радиотракту точки доступа; разные поляризации (вертикальная и горизонтальная или ±45°) дают независимые каналы, и скорость растёт без расширения полосы.

Усиление всенаправленной антенны (3 дБи) набирается не поворотом луча, а его сжатием по вертикали: чем выше усиление, тем дальше уходит сигнал по горизонтали и тем уже вертикальный луч. Под самой антенной остаётся зона слабого сигнала, поэтому высоконаправленную по вертикали антенну не ставят над абонентами, которые находятся рядом с мачтой.

Электрические параметры тракта: КСВН менее 3,0. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры Ø110 × 53 мм; крепление: шпилька M27×2 (высота резьбовой части 27 мм) с гайкой, уплотнительная прокладка на клеевой основе; степень защиты IP67 (кроме места вывода кабеля); рабочая температура −40…+85 °C.

Разъём — 4 × SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

Системы излучателей

Всего у LTE2W2-3 — 2 системы излучателей, 4 порта.

4G MIMO

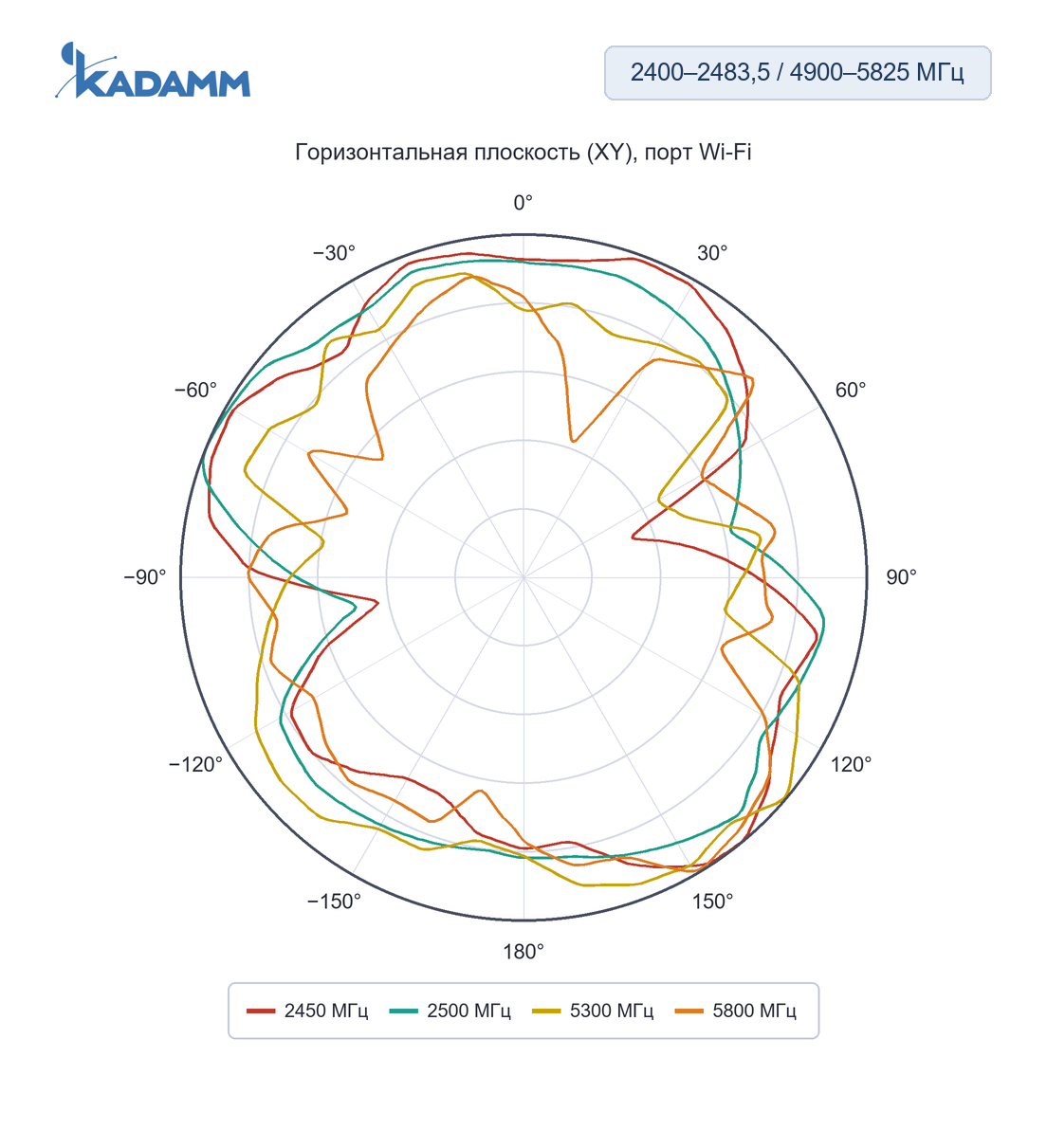

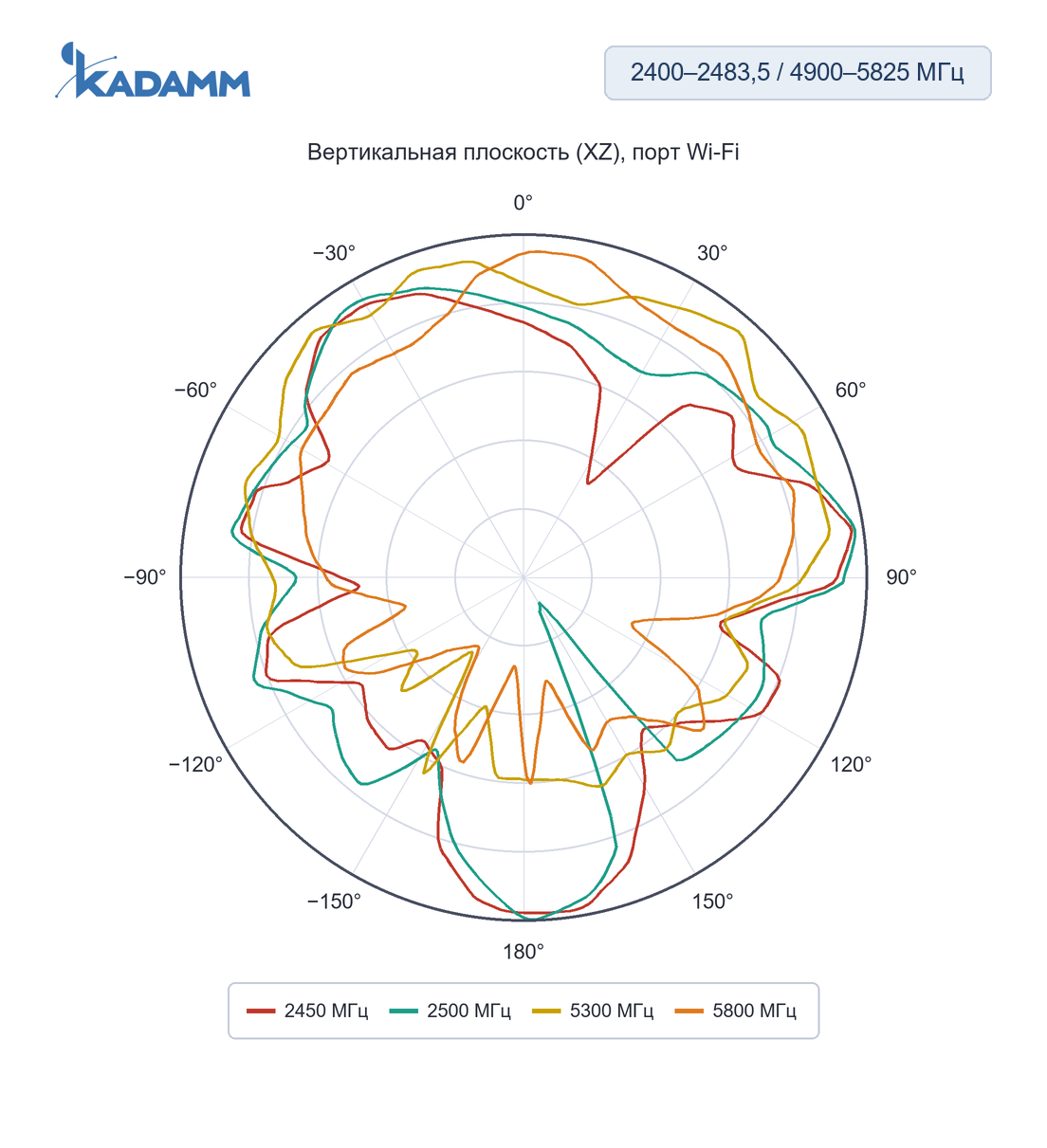

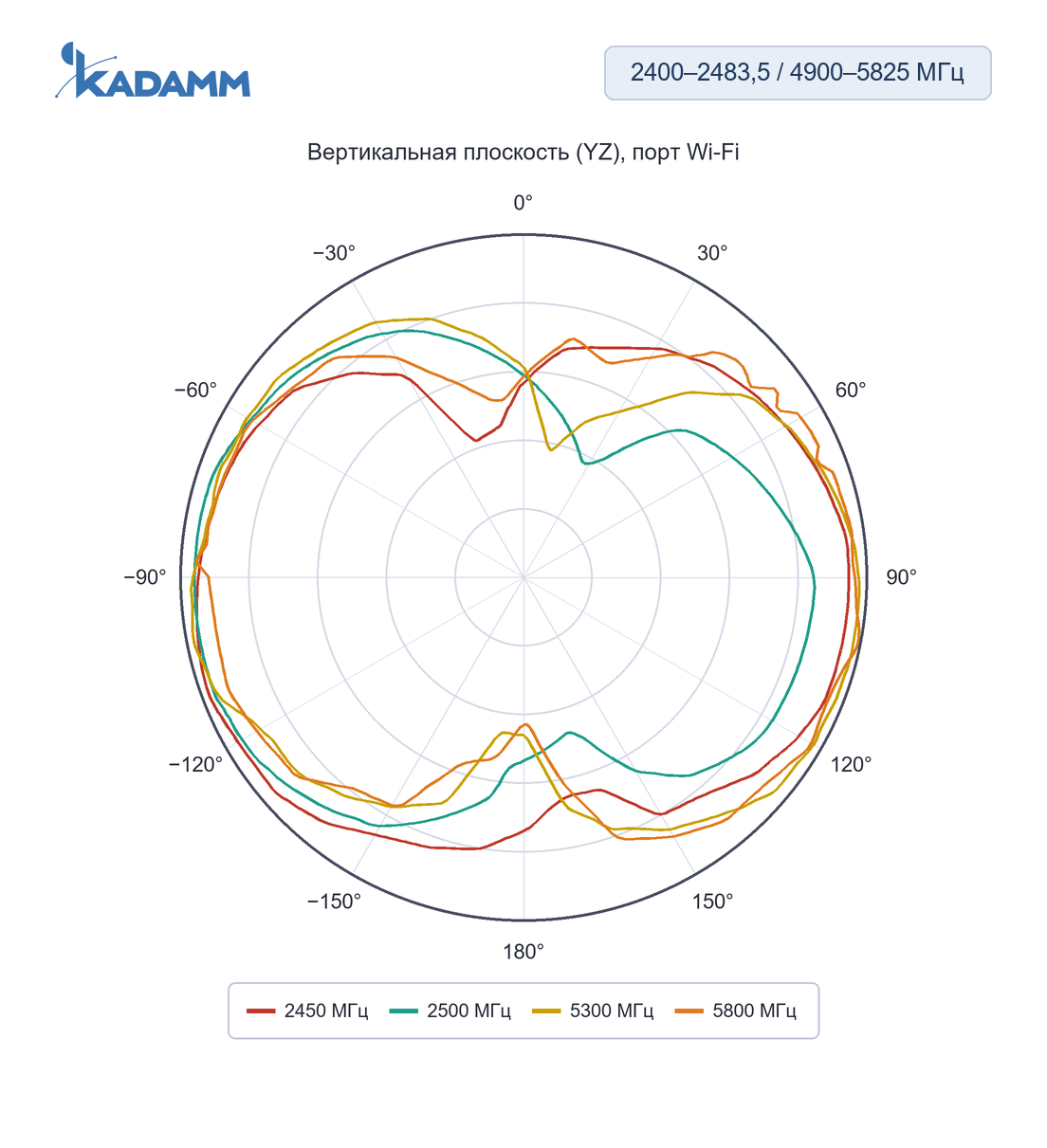

Wi-Fi

• Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
• IEC 60529 — документ, на который ссылается техническое описание LTE2W2-3.
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры LTE2W2-3 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход LTE2W2-3 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 3 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 3 = 43 дБм, то есть около 20 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 43 − 90,8 = −47,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны Wi-Fi применяют для покрытия складов, цехов, кампусов и открытых площадок, для беспроводных мостов между зданиями, видеонаблюдения, промышленных сетей и телеметрии, а также для дооснащения роутеров и точек доступа.

Сети и службы в полосах LTE2W2-3:

Перед заказом KADAMM LTE2W2-3 сверьте с проектом:

• Частоты оборудования — внутри 698–960 и 1710–2690 МГц
• Разъёмы — 4 × SMA
• Опора и крепление — шпилька M27×2 (высота резьбовой части 27 мм) с гайкой, уплотнительная прокладка на клеевой основе
• Климат площадки — в пределах −40…+85 °C

• Крепление LTE2W2-3 — шпилька M27×2 (высота резьбовой части 27 мм) с гайкой, уплотнительная прокладка на клеевой основе.
• LTE2W2-3 ставят на крышу транспортного средства, как можно выше и дальше от других антенн.
• Разъёмы — SMA, вилка (другие — по заказу).
• Разъёмы LTE2W2-3 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление LTE2W2-3 включают в контур заземления и молниезащиты опоры по проекту.
