Волноводы: жёсткие, гибкие, изгибы и скрутки

Эллиптические волноводы KADAMM ВЭ

Подробнее

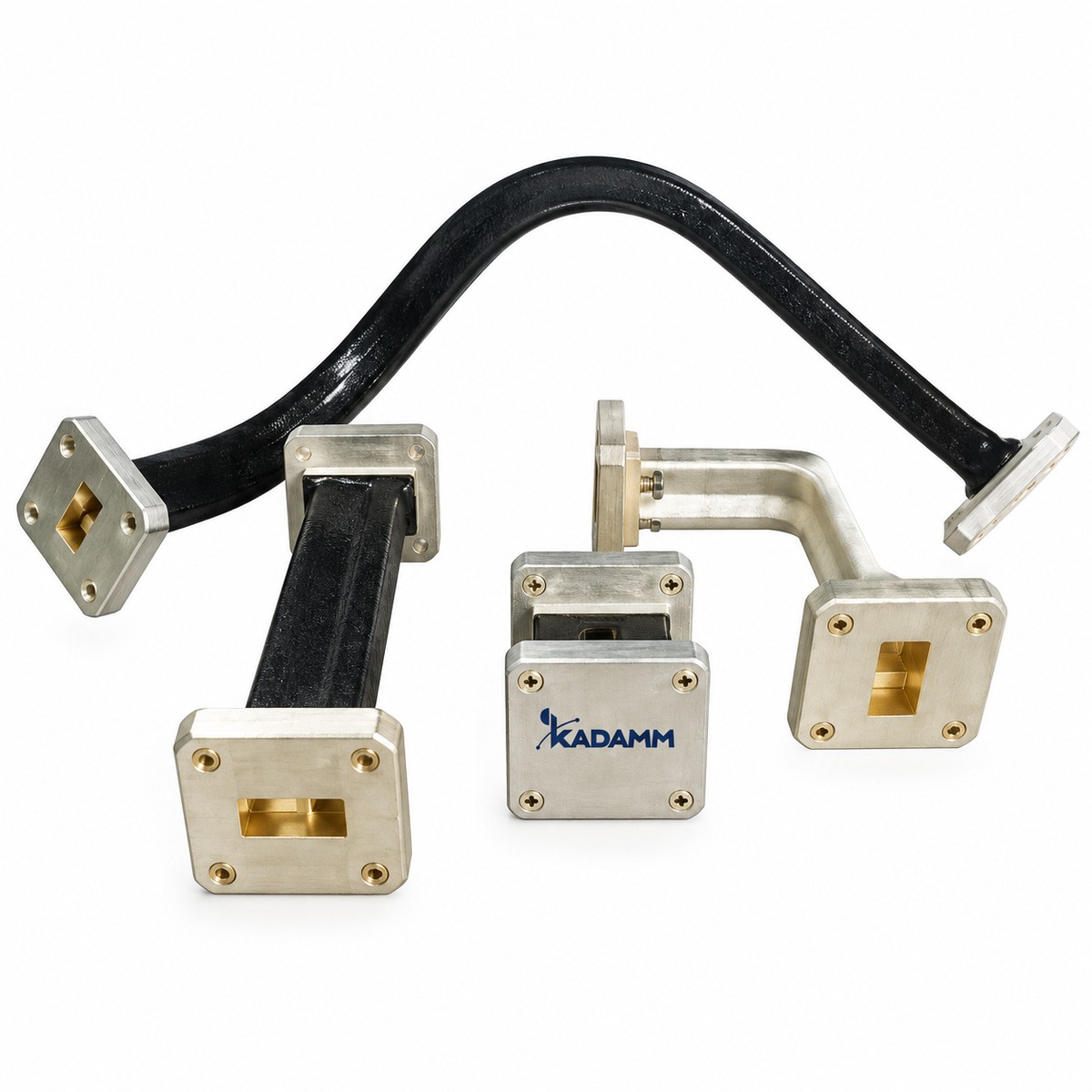

Гибкие волноводы Н-образные (двухгребневые) KADAMM ВГ-Н

Подробнее

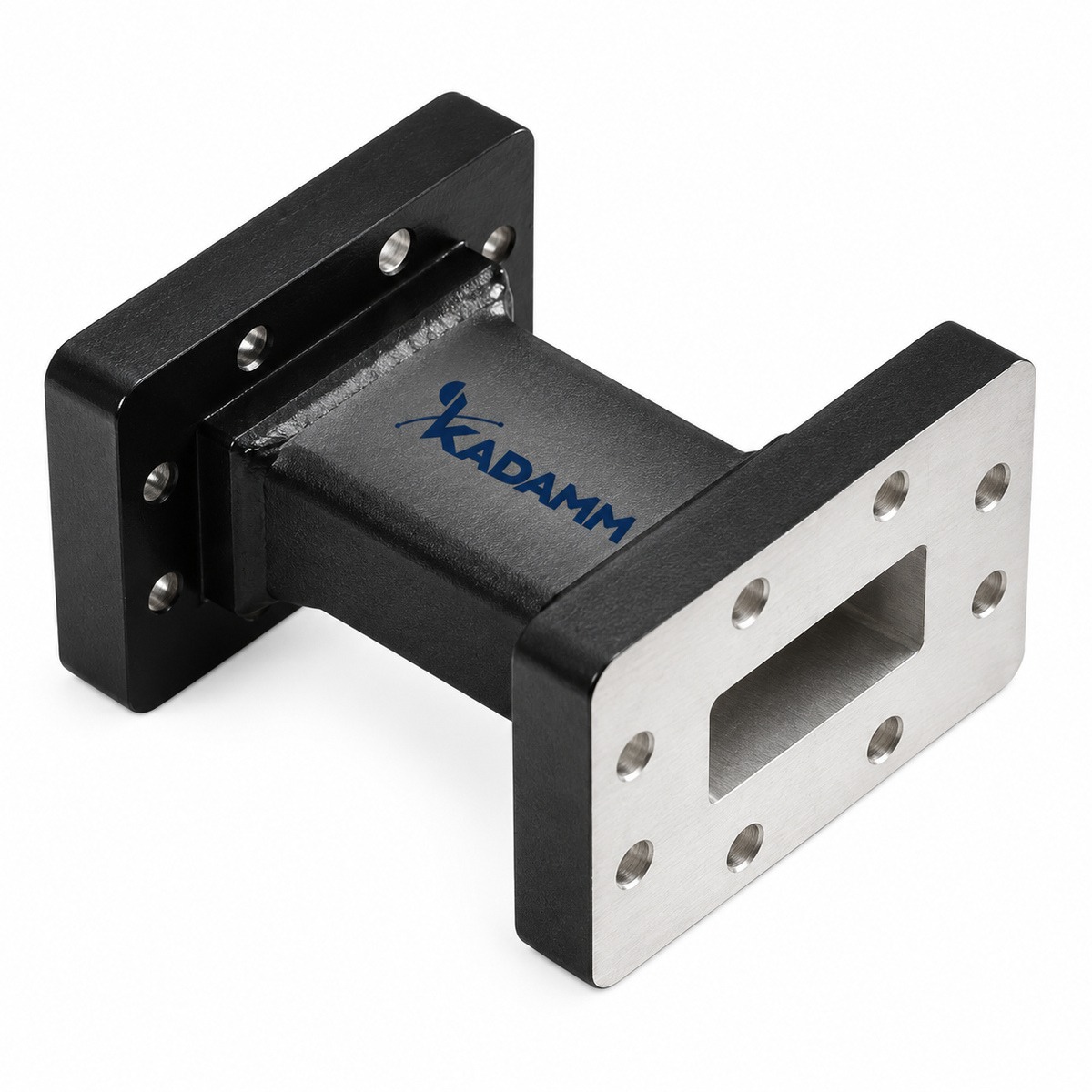

Гибкие волноводы бесшовные (нескручиваемые) KADAMM ВГ-Б

Подробнее

Гибкие волноводы скручиваемые KADAMM ВГ-С

Подробнее

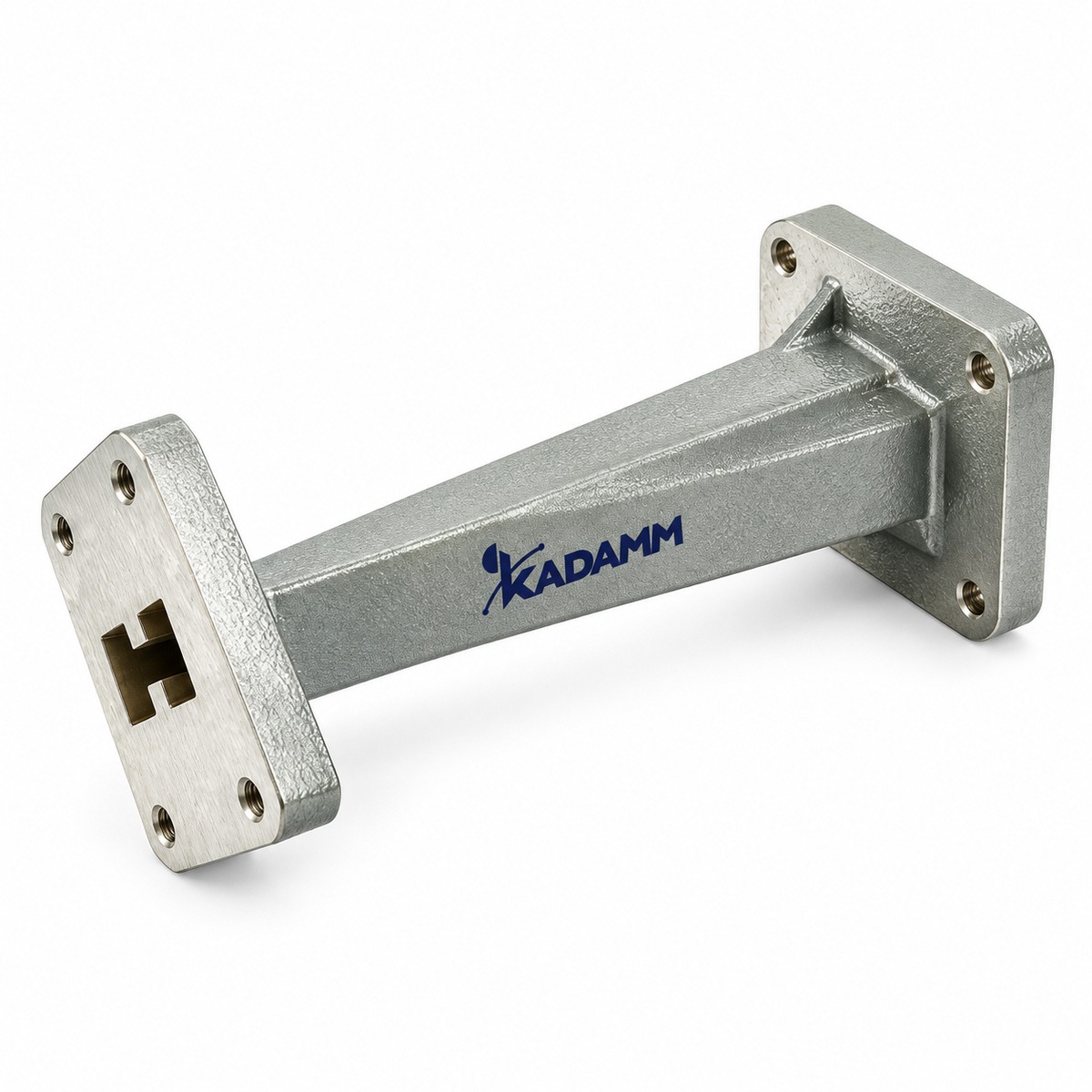

Скрутки Н-образных (двухгребневых) волноводов KADAMM ВСК-Н

Подробнее

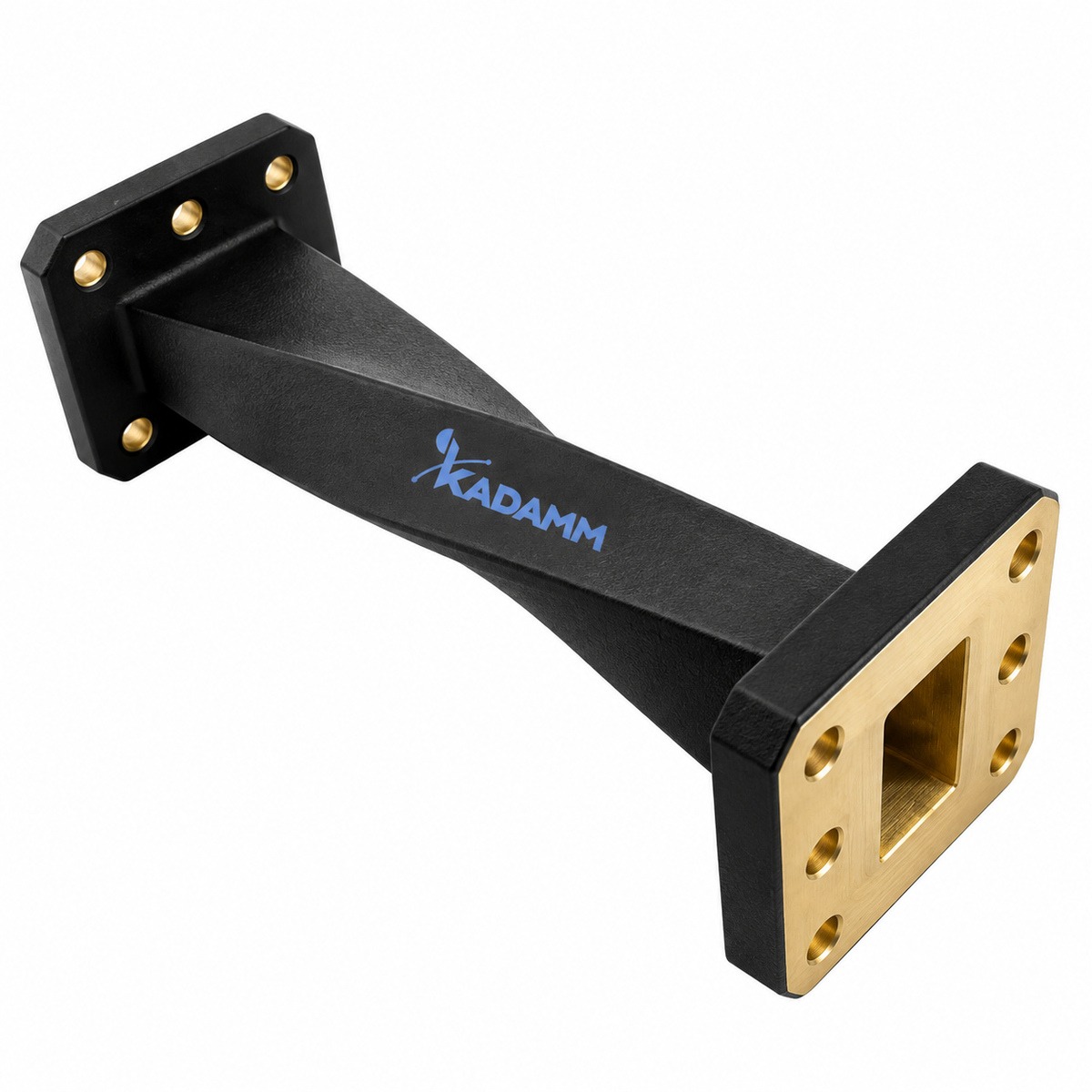

Скрутки волноводные KADAMM ВСК

Подробнее

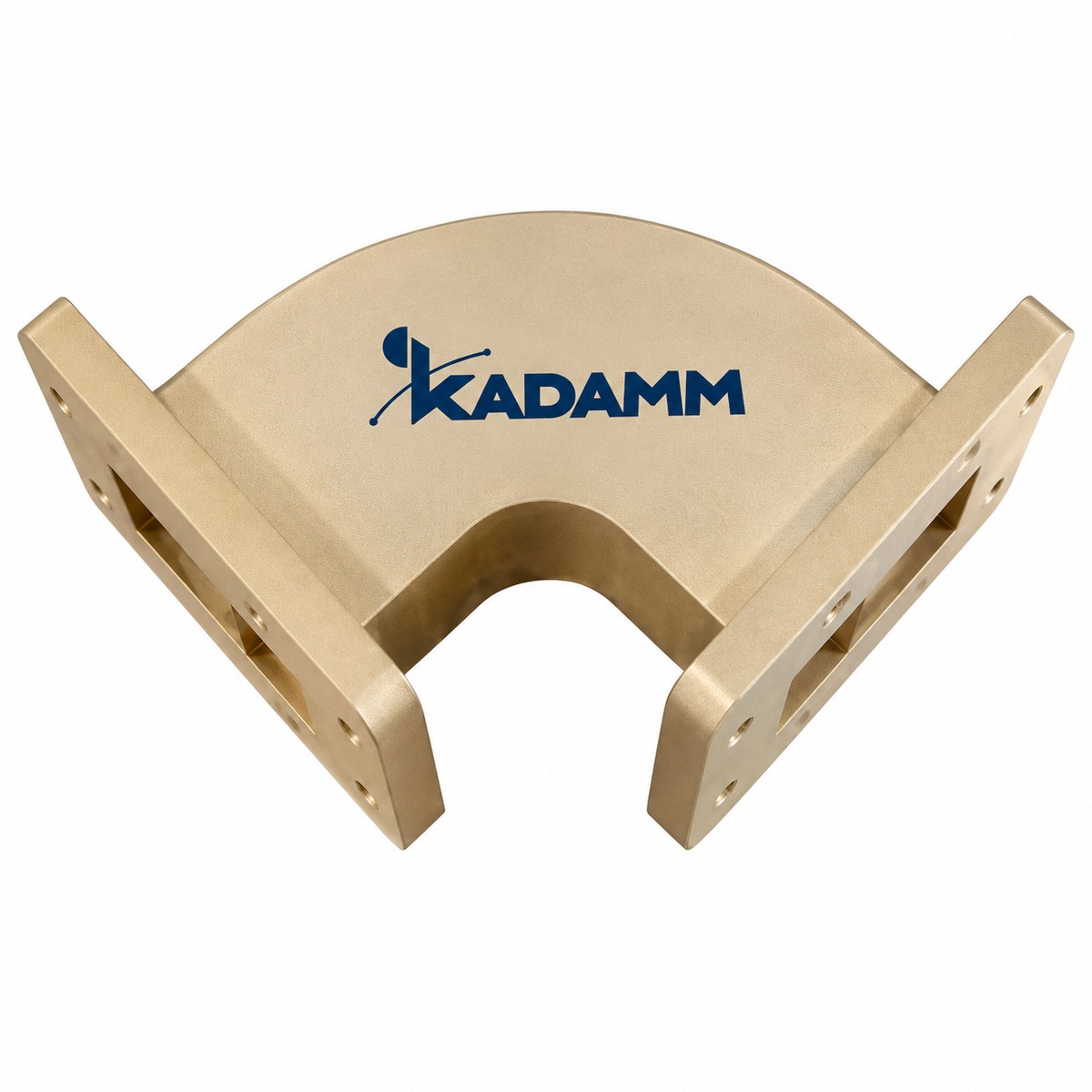

Изгибы Н-образных (двухгребневых) волноводов KADAMM ВИ-Н

Подробнее

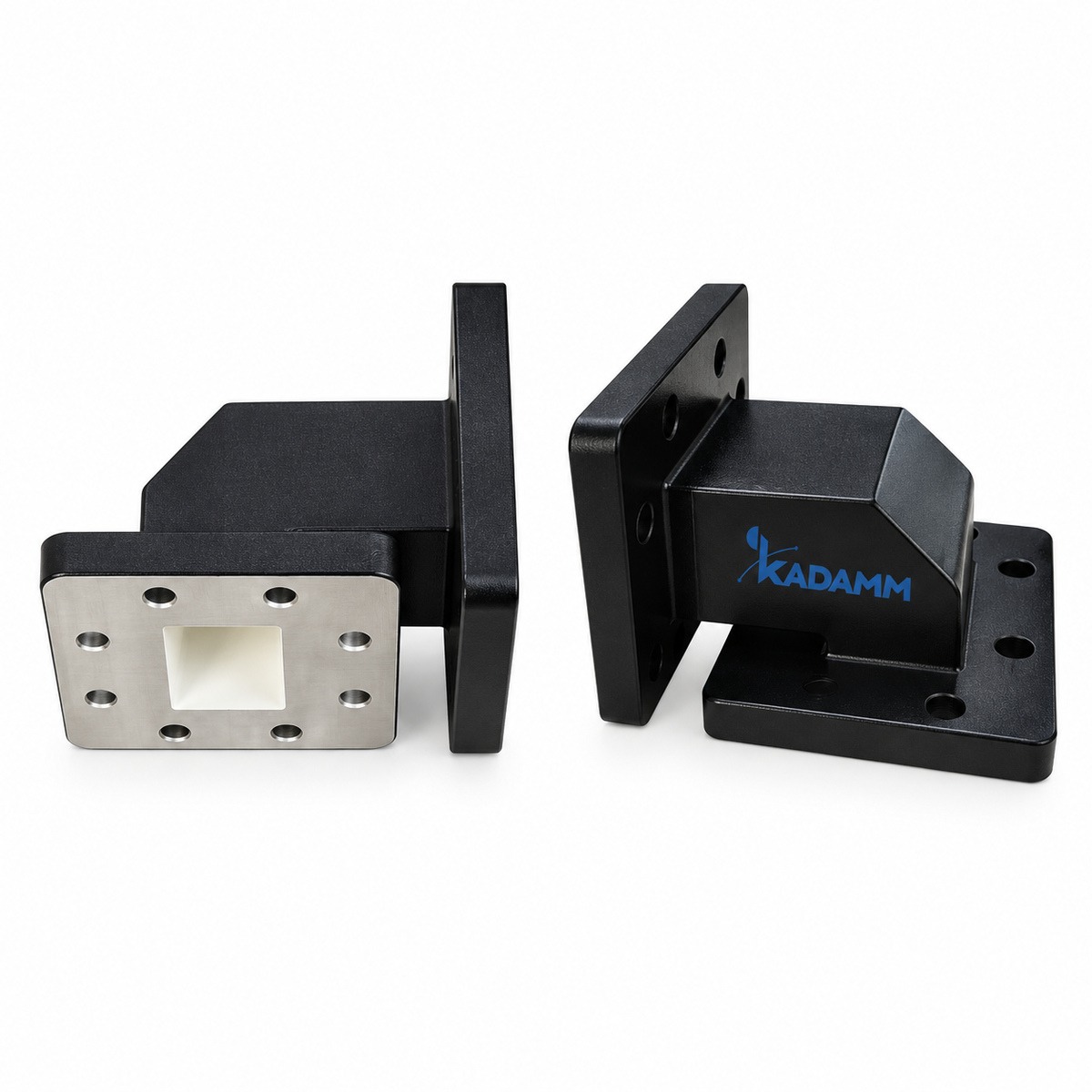

Изгибы волноводные уголковые (Е- и Н-плоскость) KADAMM ВИ-У

Подробнее

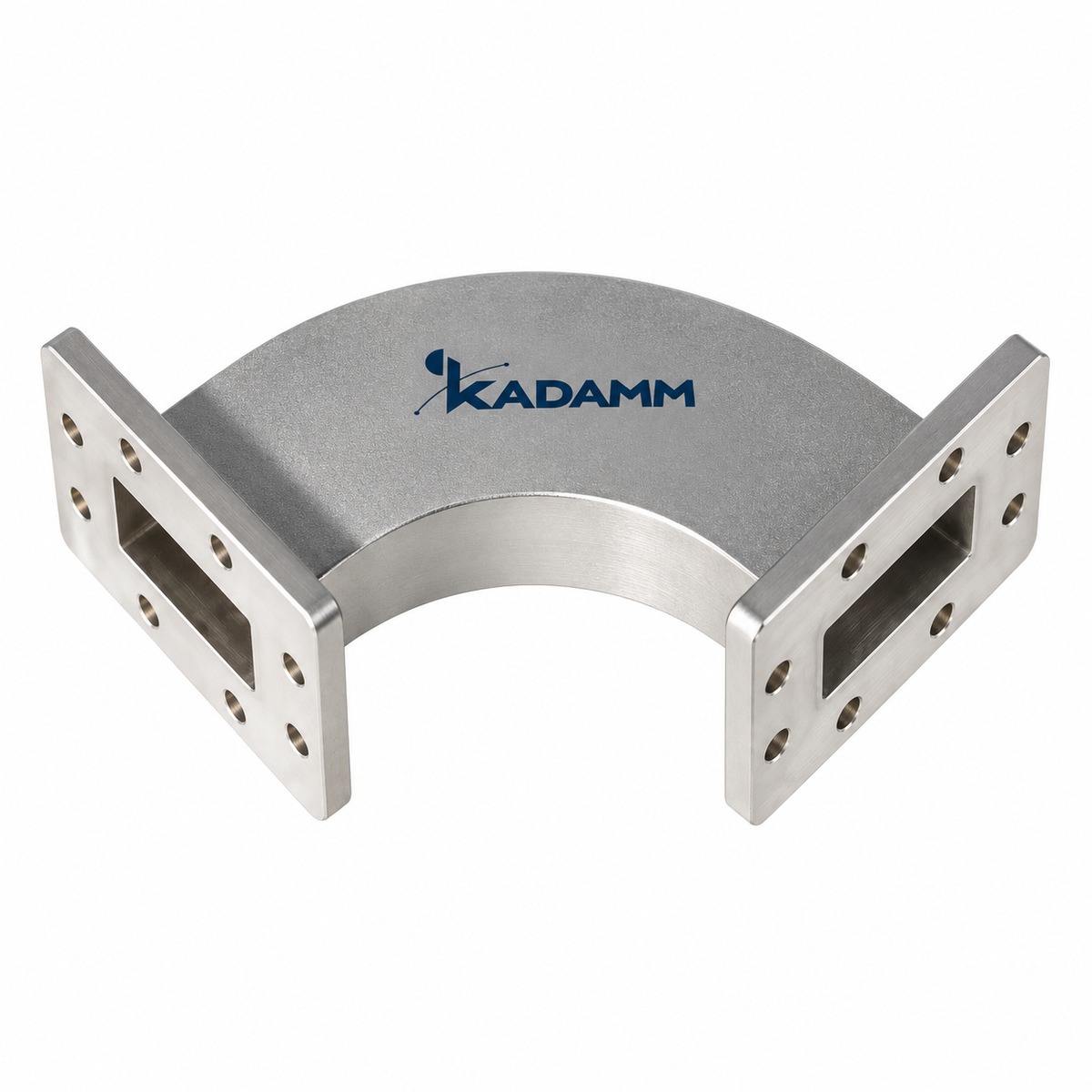

Изгибы волноводные плавные (Е- и Н-плоскость) KADAMM ВИ-П

Подробнее

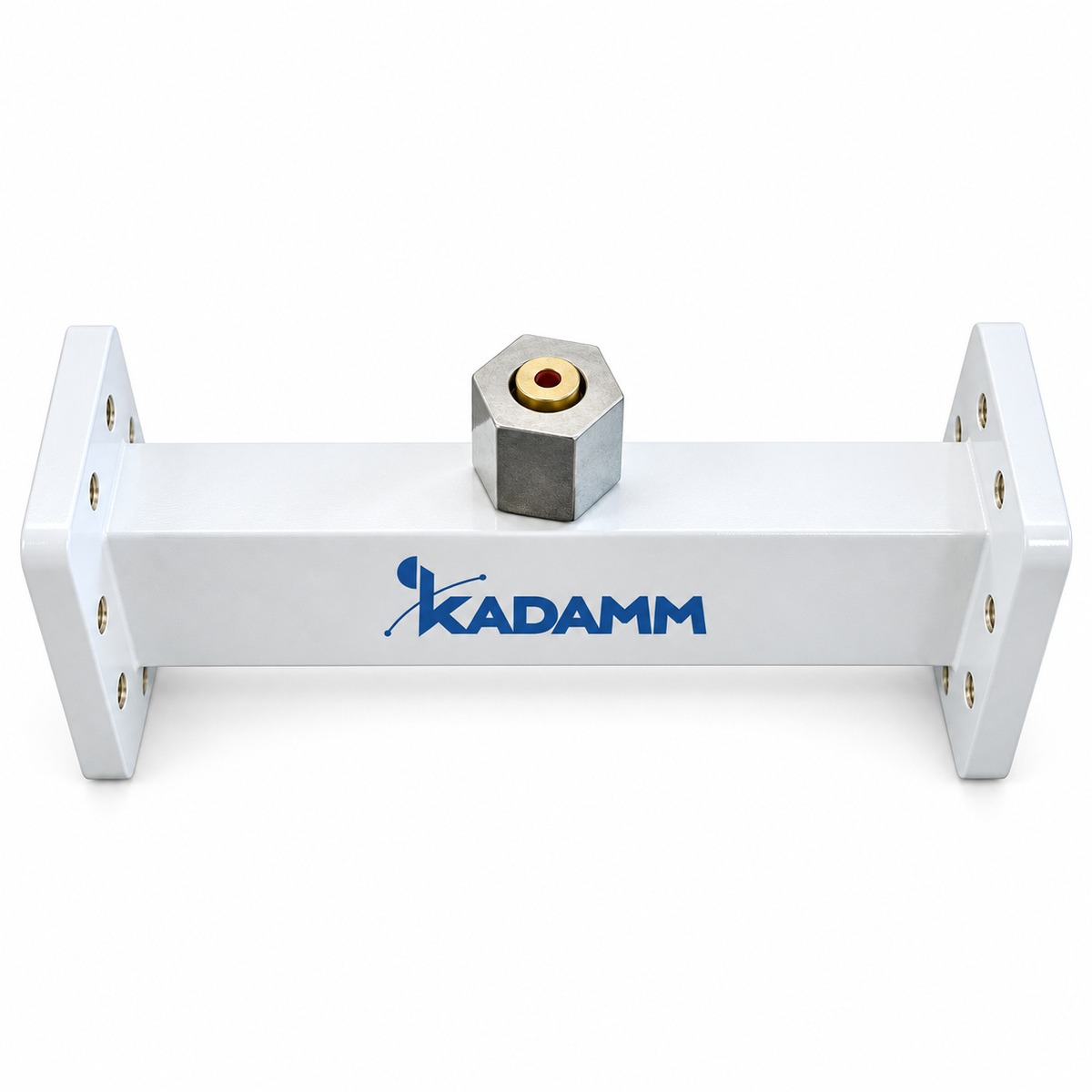

Прямоугольные волноводы герметизируемые (под избыточное давление) KADAMM ВП-Г

Подробнее

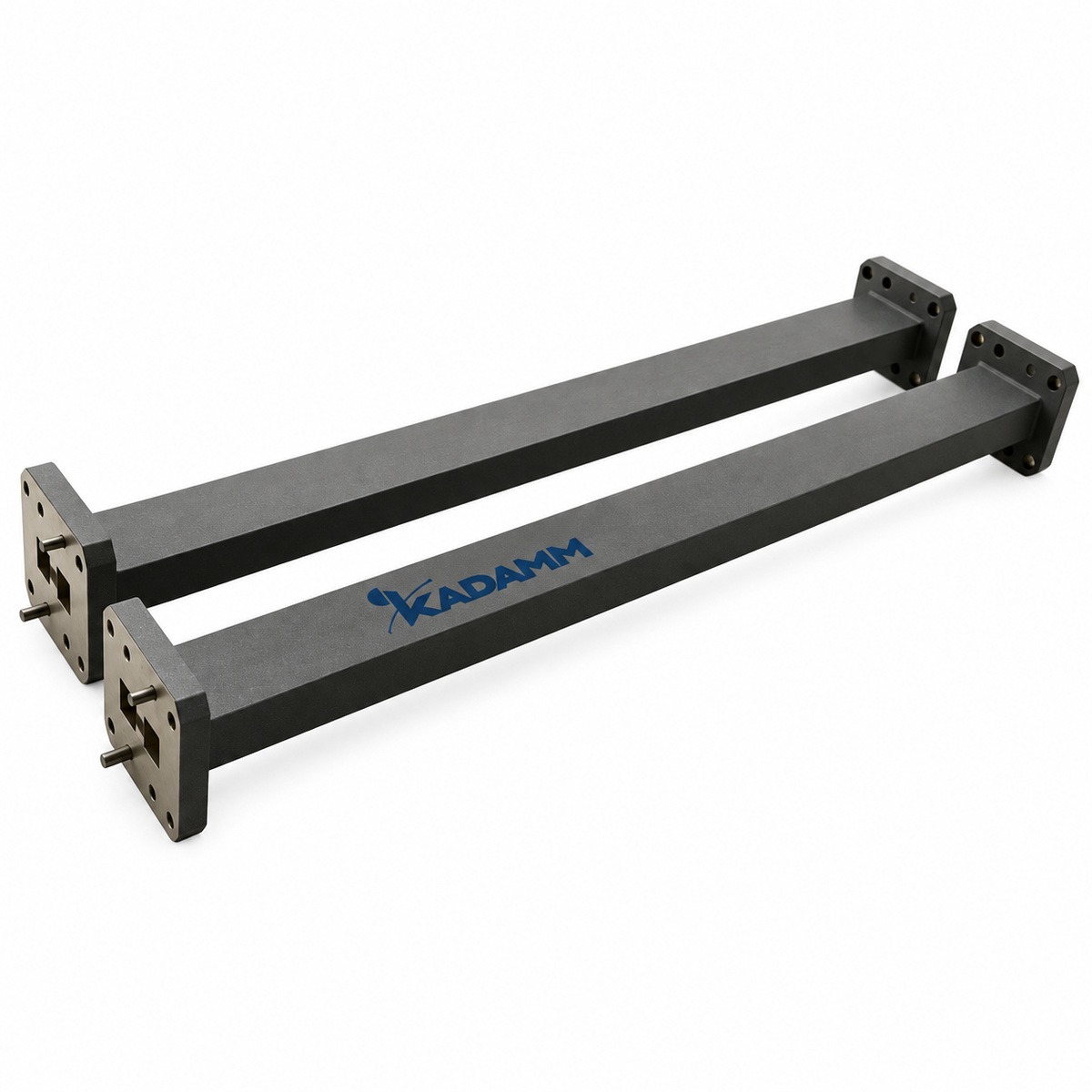

Волноводы Н-образные (двухгребневые), прямые секции KADAMM ВП-Н

Подробнее

Прямоугольные волноводы, прямые секции KADAMM ВП

Подробнее

KADAMM · Волноводы: жёсткие, гибкие, изгибы и скрутки

Волновод передаёт энергию СВЧ с меньшими потерями и на большей мощности, чем коаксиальный кабель. Сечение волновода задаёт рабочий диапазон: для каждого стандарта WR он свой.

В разделе — прямые секции прямоугольных и Н-образных волноводов, герметизируемые под давление, изгибы плавные и уголковые, скрутки, гибкие волноводы скручиваемые и бесшовные, эллиптические волноводы.

Коротко о разделе: 12 серий СВЧ, частоты 0,32–330 ГГц.

Модели раздела

Серия	Частоты	Моделей в серии	Соединители
KADAMM ВП	320 МГц – 330 ГГц	34 модели	по таблице исполнений
KADAMM ВП-Н	840 МГц – 40 ГГц	13 моделей	по таблице исполнений
KADAMM ВП-Г	320 МГц – 40 ГГц	24 модели	по таблице исполнений
KADAMM ВИ-П	1,72 – 330 ГГц	50 моделей	по таблице исполнений
KADAMM ВИ-У	320 МГц – 40 ГГц	48 моделей	по таблице исполнений
KADAMM ВИ-Н	840 МГц – 40 ГГц	26 моделей	по таблице исполнений
KADAMM ВСК	1,72 – 112 ГГц	20 моделей	по таблице исполнений
KADAMM ВСК-Н	840 МГц – 40 ГГц	13 моделей	по таблице исполнений
KADAMM ВГ-С	3,22 – 50,1 ГГц	13 моделей	по таблице исполнений
KADAMM ВГ-Б	1,13 – 112 ГГц	19 моделей	по таблице исполнений
KADAMM ВГ-Н	5,8 – 40 ГГц	4 модели	по таблице исполнений
KADAMM ВЭ	2,2 – 19,7 ГГц	13 моделей	N

Где применяют

Фидерные тракты радиорелейных станций и радиолокаторов.
Волноводные измерительные стенды.
Соединение волноводных узлов с изгибом, скруткой и компенсацией вибрации.

Как выбрать волновод

Сечение выбирают по рабочей частоте; у соседних узлов тракта оно должно совпадать.
Гибкий волновод компенсирует неточность монтажа и вибрацию, но потери у него выше.
Для наружных трактов под давлением берите герметизируемые секции.
Разъём выбирают под кабель и оборудование: в разделе есть исполнения с N и по таблице исполнений.

Смежные разделы

Волноводные и коаксиально-волноводные переходы Фланцы, прокладки и гермовводы волноводов Волноводные нагрузки и аттенюаторы

Производитель KADAMM (КАДАММ): подберём волноводный тракт под диапазон и трассу — info@kadamm.com, 8-499-213-05-16.
