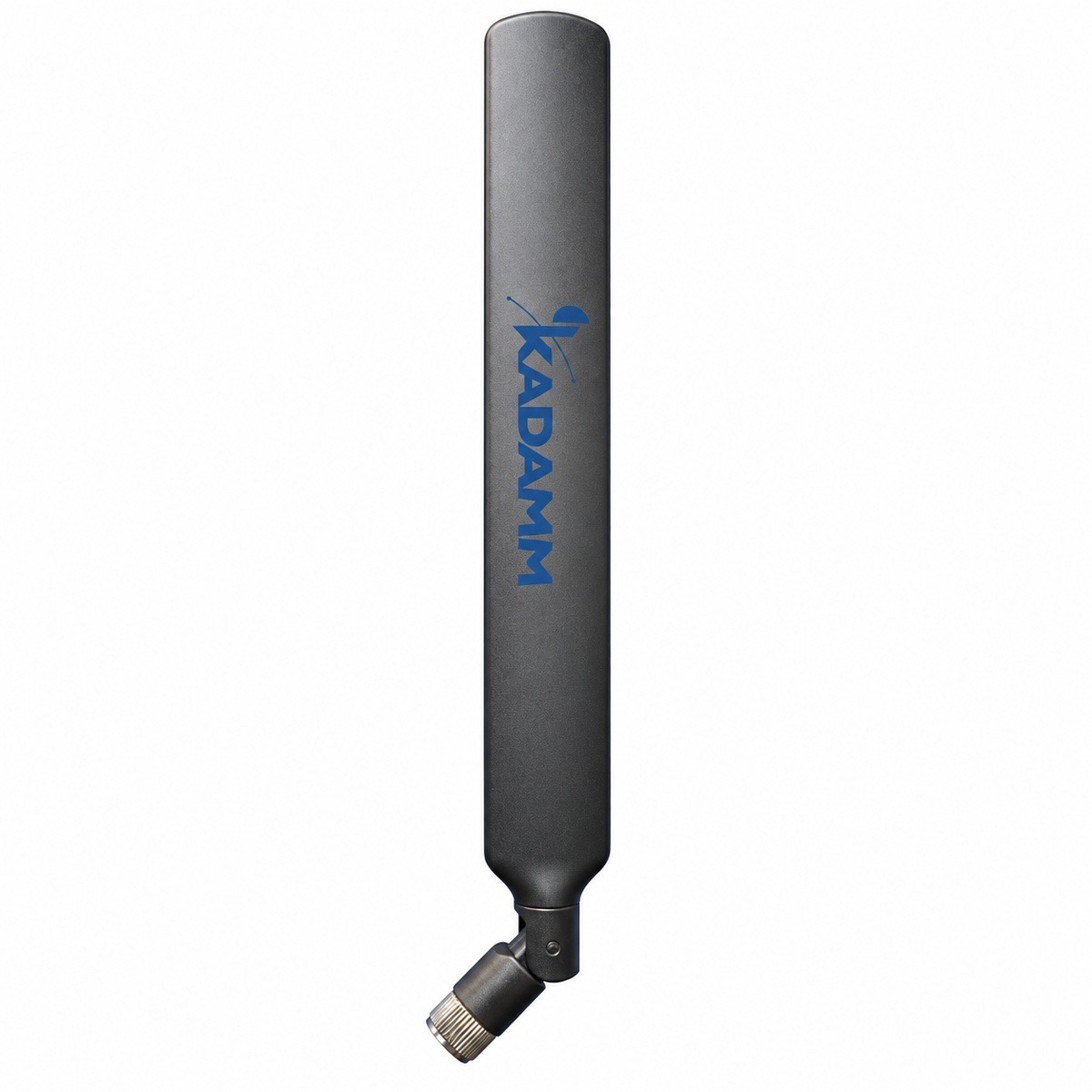

Антенна от производителя KADAMM (КАДАММ) — KADAMM AH-61015; 617–960 МГц и 1400–2700 МГц и 3300–6000 МГц, усиление 1,5–3 дБи.
О модели
По частотам (617–960 МГц и 1400–2700 МГц и 3300–6000 МГц) KADAMM AH-61015 подходит для систем: LTE 700, LTE 800, GSM-900 и LTE 900, нелицензируемый диапазон 868 МГц и L-диапазон 1,5 ГГц. Невысокое усиление (1,5–3 дБи) даёт AH-61015 широкую диаграмму: зона ровная, без провалов рядом с антенной. По горизонтали KADAMM AH-61015 светит на 360°, выделенного направления нет.
Поляризация — вертикальная. Разъёмы: 1×SMA.
Габариты — (218 × 26 × Ø13,5) ± 1 мм, масса 0,048 кг. Рабочие температуры — −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | 617–960 МГц | 1400–2700 МГц | 3300–6000 МГц |
|---|---|---|---|
| Диапазон частот | 617–960 / 1400–2700 / 3300–6000 МГц | ||
| Коэффициент усиления, дБи | 1,5 | 3 | 3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 90° | 70° | 50° |
| Поляризация | Вертикальная | ||
| КСВН | ≤2,5 (617–960 МГц), ≤2,8 (1400–2700 МГц), ≤2,5 (3300–6000 МГц) | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 50 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка SMA |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | (218 × 26 × Ø13,5) ± 1 мм |
| Масса антенны | 0,048 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
Вопросы по модели
Рабочий диапазон AH-61015 — 617–960 / 1400–2700 / 3300–6000 МГц.
Коэффициент усиления AH-61015 — 1,5–3 дБи. Ширина луча по горизонтали — 360°.
У AH-61015 — 1×SMA. Нужен другой тип разъёма — назовите его в запросе на подбор.
Габариты (218 × 26 × Ø13,5) ± 1 мм, масса 0,048 кг.
Для AH-61015 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
