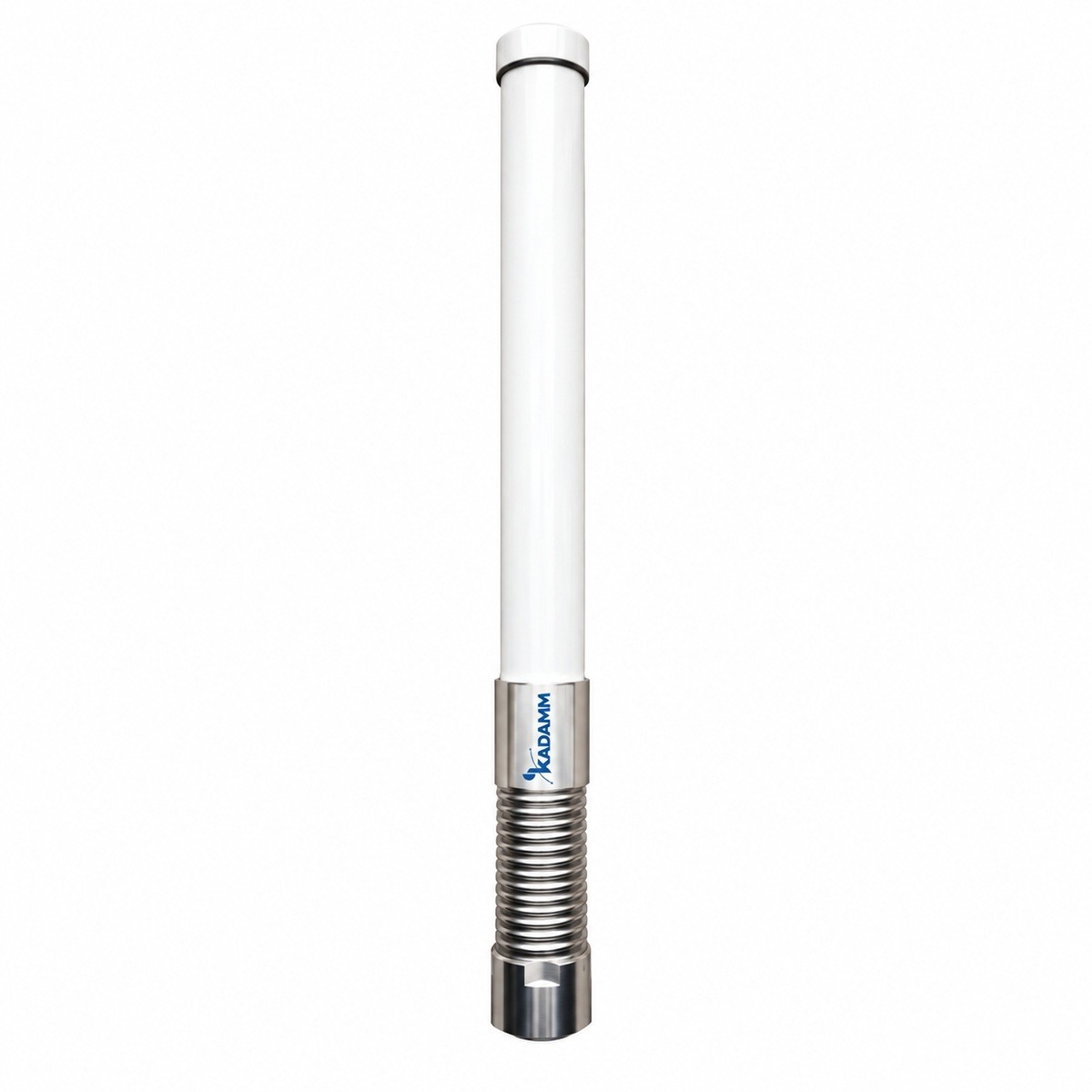

Коллинеарная всенаправленная антенна для стационарной радиостанции от производителя KADAMM (КАДАММ) — KADAMM AC-69001; 698–960 МГц и 1710–2700 МГц, усиление 1 дБи.
О модели
Полоса 698–960 МГц и 1710–2700 МГц у KADAMM AC-69001 перекрывает LTE 700, LTE 800, GSM-900 и LTE 900, нелицензируемый диапазон 868 МГц и GSM и LTE 1800 — на этих частотах модель и применяют. Невысокое усиление (1 дБи) даёт AC-69001 широкую диаграмму: зона ровная, без провалов рядом с антенной. Диаграмма круговая: KADAMM AC-69001 одинаково работает во все стороны по горизонтали.
Поляризация — вертикальная. Разъёмы: 1×N.
Габариты — Ø30 × (320 ± 3) мм, масса 0,31 кг. Работает при температуре −40…+65 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц |
|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 МГц | |
| Коэффициент усиления, дБи | 1 | |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75 ± 15° | |
| Поляризация | Вертикальная | |
| КСВН | ≤2,5 (698–960 МГц), ≤2 (1710–2700 МГц) | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 100 Вт | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø30 × (320 ± 3) мм |
| Размеры упаковки | 385 × 38 × 38 мм |
| Масса антенны | 0,31 кг |
| Максимальная скорость ветра | 45 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −40…+65 °C |
Вопросы по модели
Рабочий диапазон AC-69001 — 698–960 / 1710–2700 МГц.
Коэффициент усиления AC-69001 — 1 дБи. Ширина луча по горизонтали — 360°.
1×N. Исполнение AC-69001 с другим разъёмом — уточняйте у менеджера.
Габариты Ø30 × (320 ± 3) мм, масса 0,31 кг.
Для AC-69001 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
