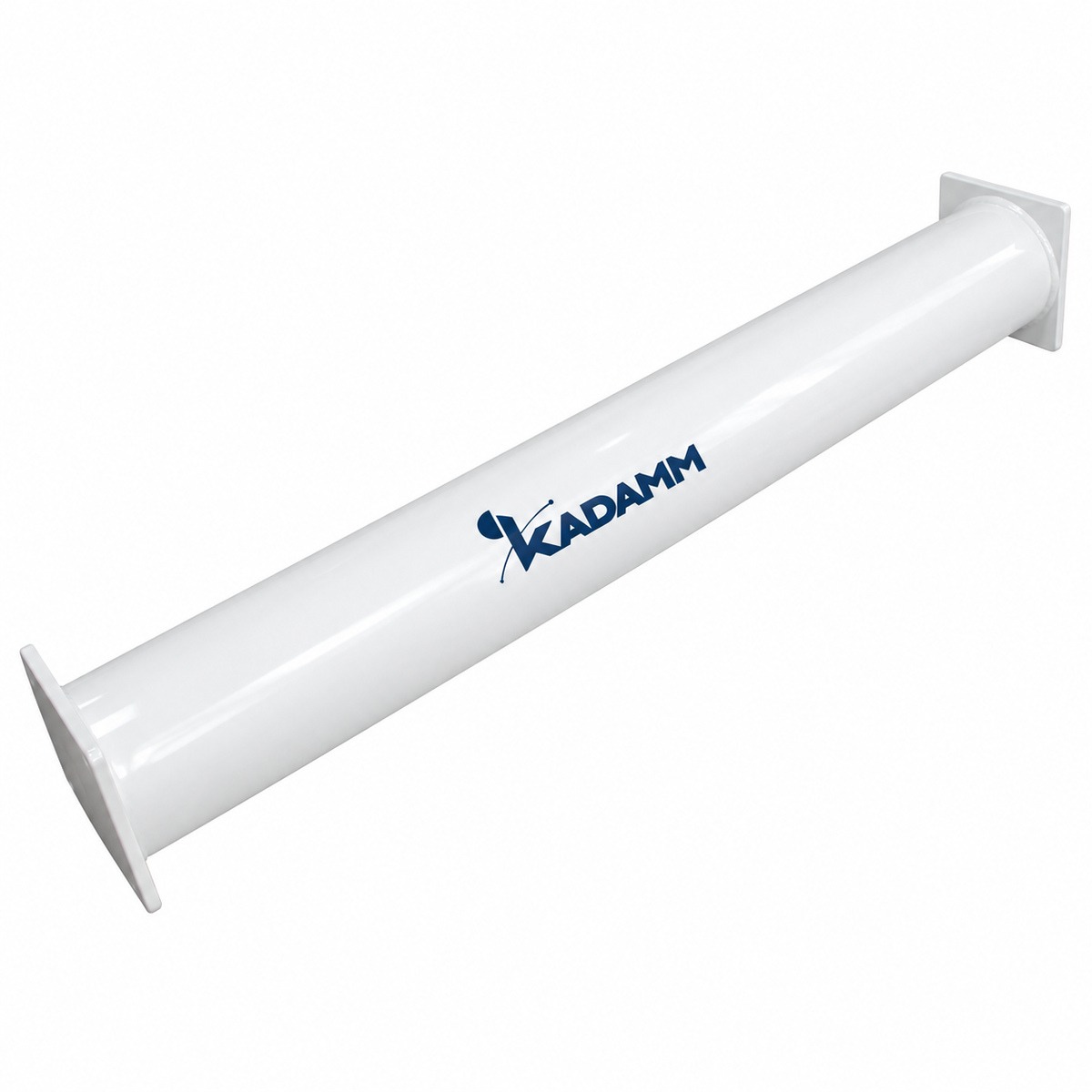

Серия KADAMM АВН-Ч-ПН-В: 6 моделей, 2,5 – 2,7 ГГц, соединители N.
О серии
Всенаправленные измерительные антенны серии АВН-Ч-ПН-В дают круговую диаграмму в горизонтальной плоскости. Состав серии АВН-Ч-ПН-В: 6 моделей, общий диапазон 2,5 – 2,7 ГГц, соединители N.
По моделям KADAMM АВН-Ч-ПН-В: усиление от 13 до 17 дБ; мощность 300 Вт. Модели внутри серии АВН-Ч-ПН-В отличаются параметрами: частоты, коэффициент усиления, мощность, соединители, диапазон выбора частоты, полоса. Общее для всех моделей АВН-Ч-ПН-В: КСВН, не более — 1,5; поляризация — вертикальная.
Где применяют KADAMM АВН-Ч-ПН-В: контроль электромагнитной обстановки; испытания на ЭМС; радиомониторинг. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения АВН-Ч-ПН-В.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,5 |
| Поляризация | вертикальная |
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | Мощн., Вт | Соединитель | Диапазон выбора частоты, ГГц | Полоса | Ширина луча в горизонтальной плоскости | Ширина луча в вертикальной плоскости | Габаритные размеры (Ø×H), мм |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АВН-2500/2700-13-ПВ | 2,5-2,7 | 13 | 300 | N (розетка) | — | — | 180° | 6° | 170×1000 |
| KADAMM АВН-2500/2700-15-ПВ | 2,5-2,7 | 15 | 300 | N (розетка) | — | — | 180° | 5° | 170×1300 |
| KADAMM АВН-2500/2700-16-ПВ | 2,5-2,7 | 16 | 300 | N (розетка) | — | — | 180° | 4° | 170×1600 |
| KADAMM АВН-Ч-14,5-ПВ | — | 14,5 | — | — | 1-40 | 8% | — | — | — |
| KADAMM АВН-Ч-16-ПВ | — | 16,0 | — | — | 1-40 | 7% | — | — | — |
| KADAMM АВН-Ч-17-ПВ | — | 17,0 | — | — | 1-40 | 5% | — | — | — |
Вопросы по серии
Общий диапазон серии АВН-Ч-ПН-В — 2,5 – 2,7 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АВН-Ч-ПН-В — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АВН-2500/2700-13-ПВ», и количество.
К серии АВН-Ч-ПН-В прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
