Циркуляторы и ферритовые вентили

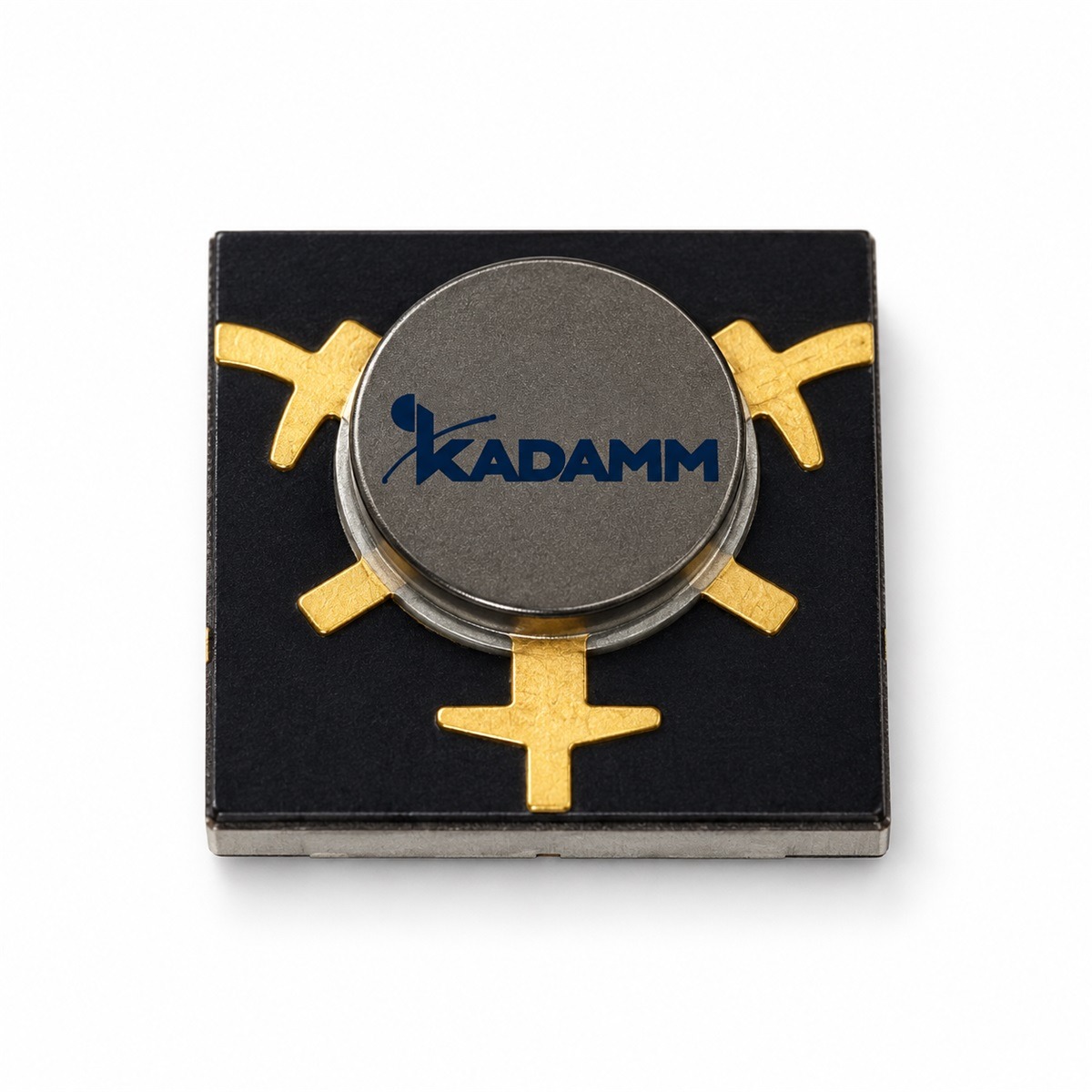

Ферритовые циркуляторы микрополосковые KADAMM ЦРМ

Подробнее

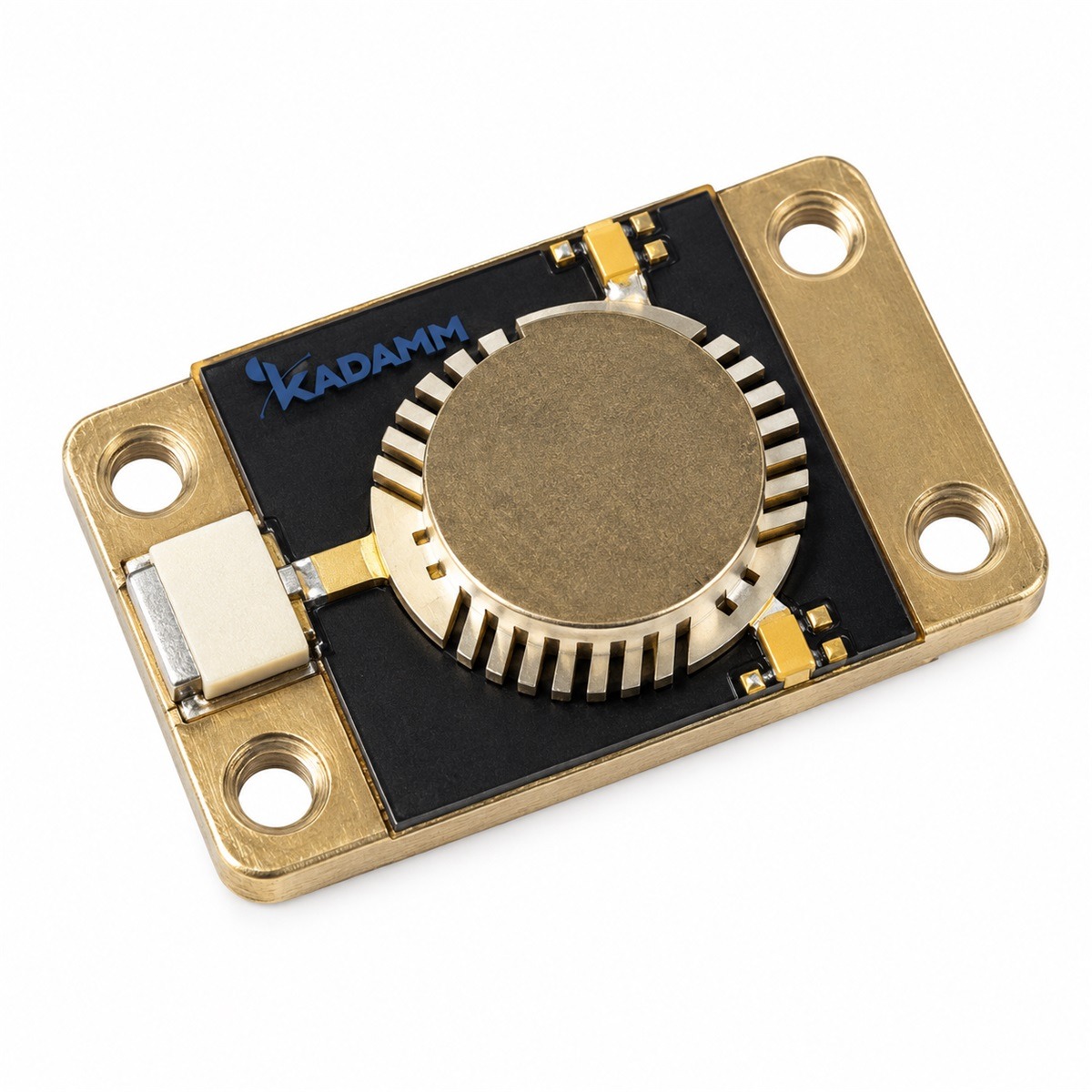

Ферритовые вентили микрополосковые KADAMM ВНМ

Подробнее

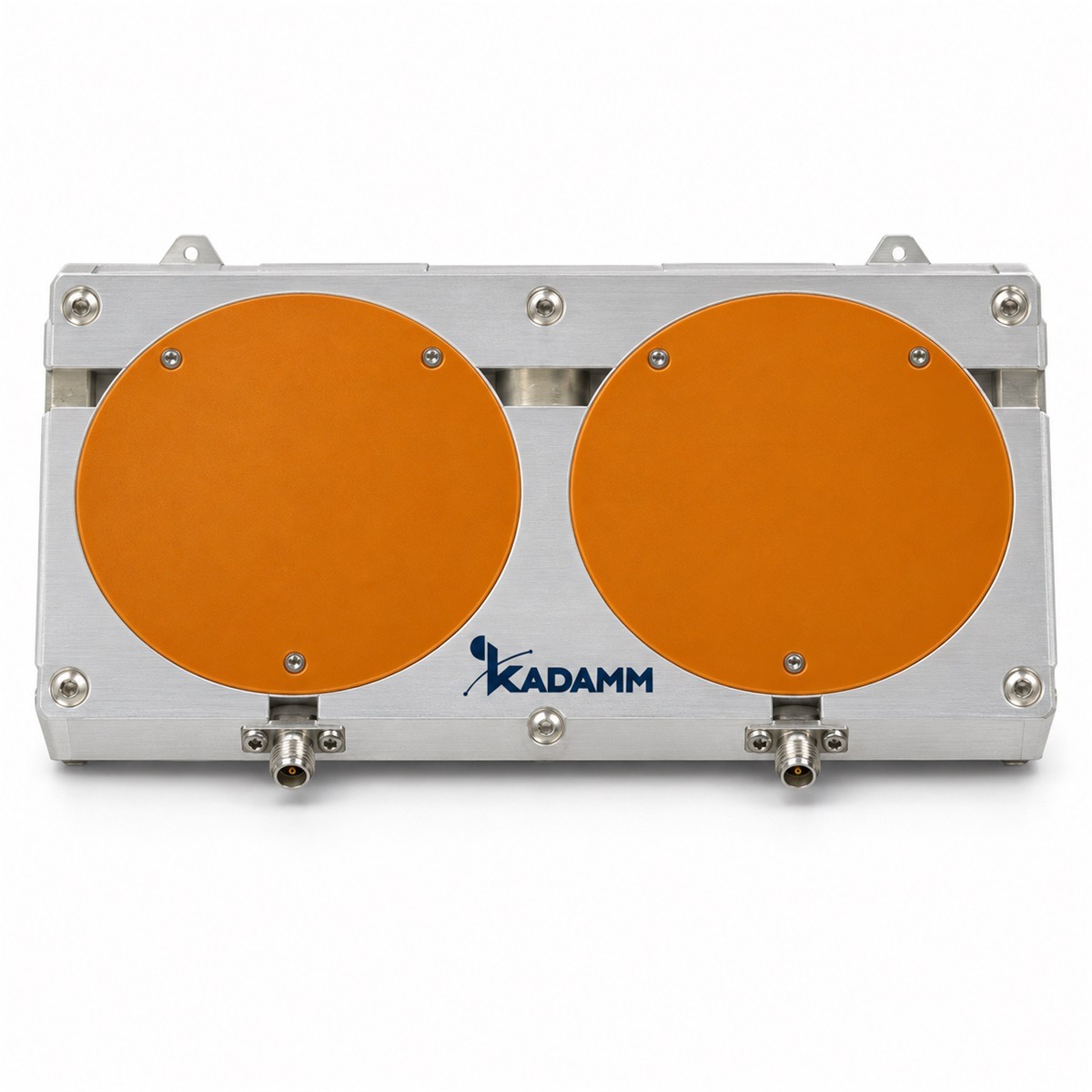

Ферритовые циркуляторы встраиваемые двухсекционные KADAMM ЦРВ-2С

Подробнее

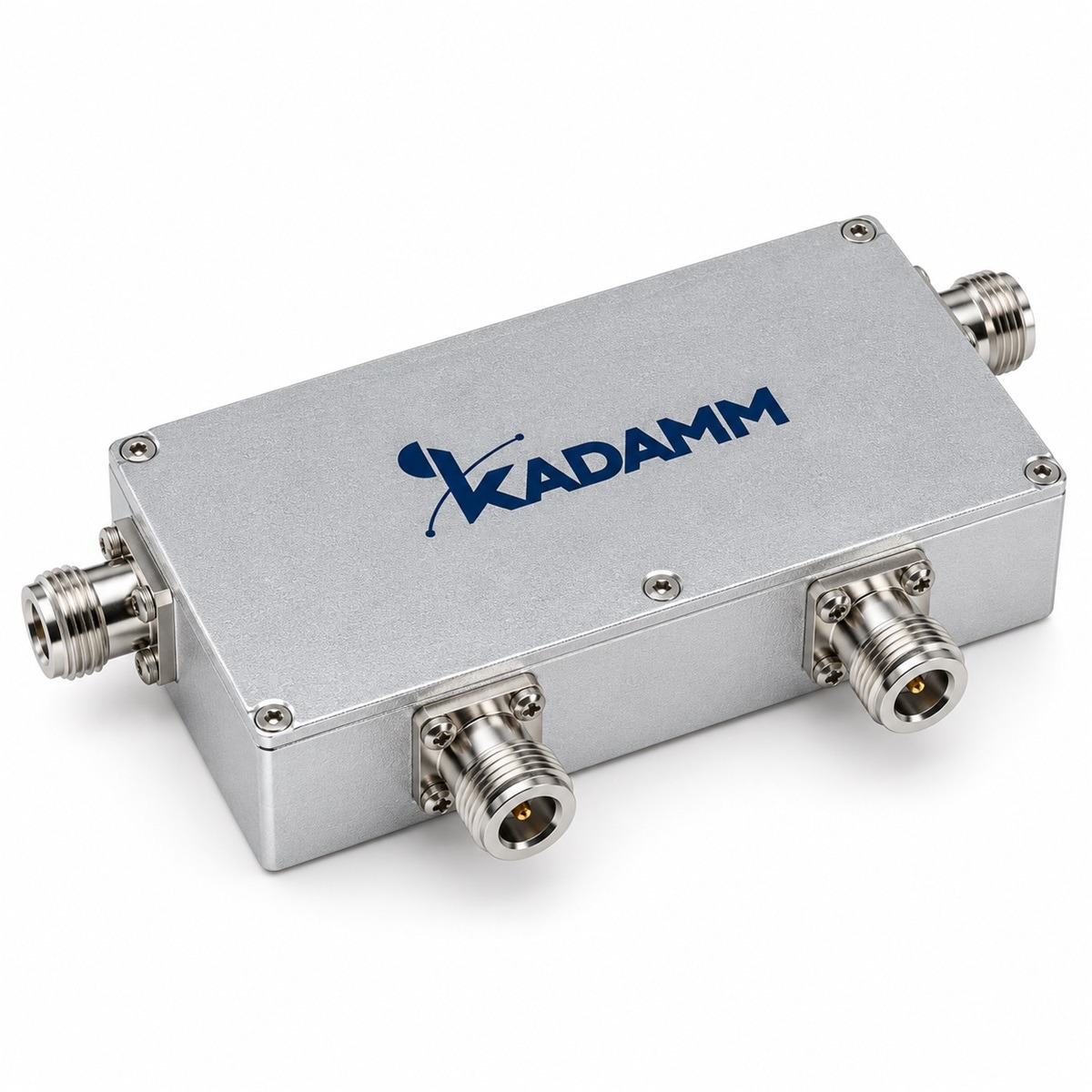

Ферритовые циркуляторы коаксиальные двухсекционные KADAMM ЦР-2С

Подробнее

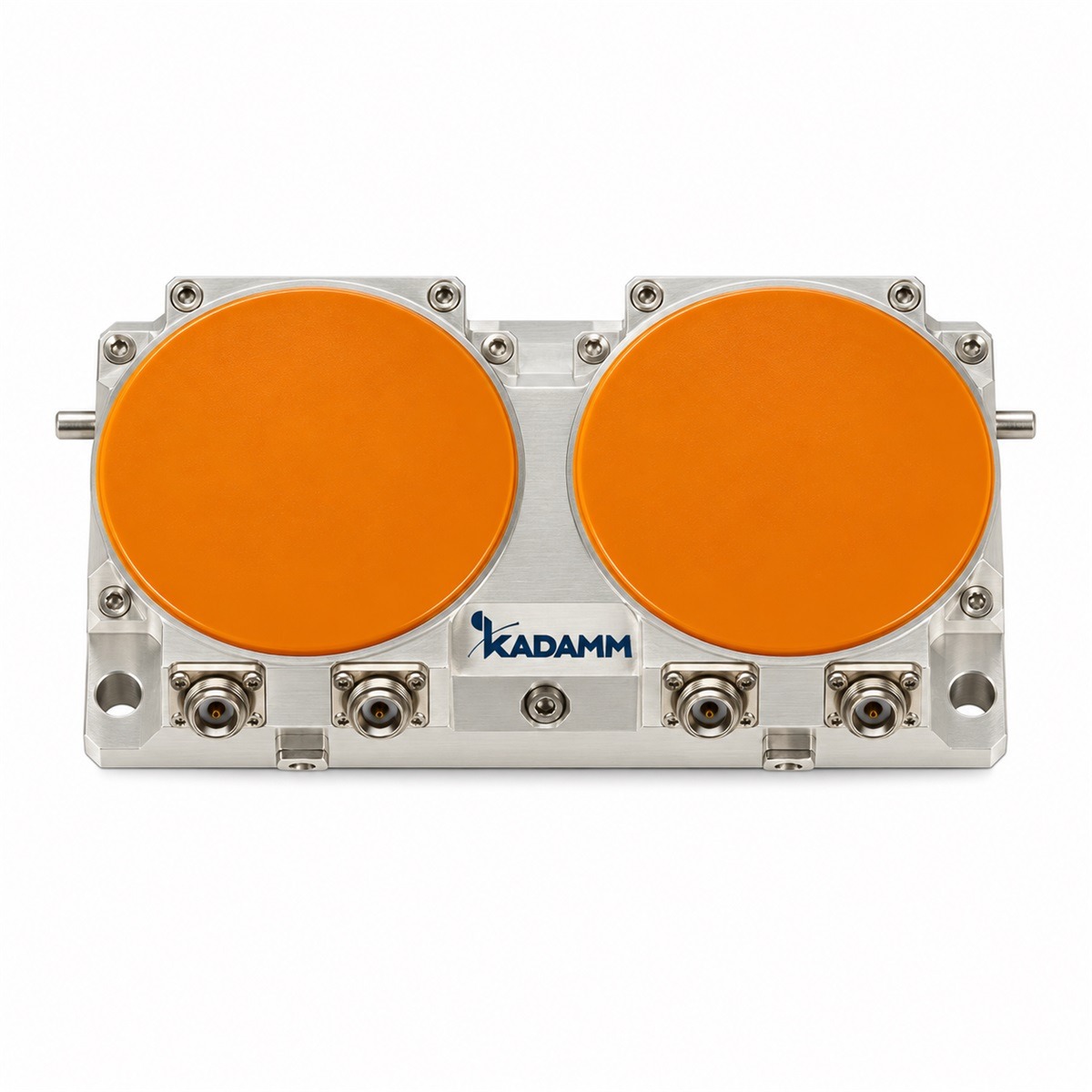

Ферритовые вентили встраиваемые двухсекционные KADAMM ВНВ-2С

Подробнее

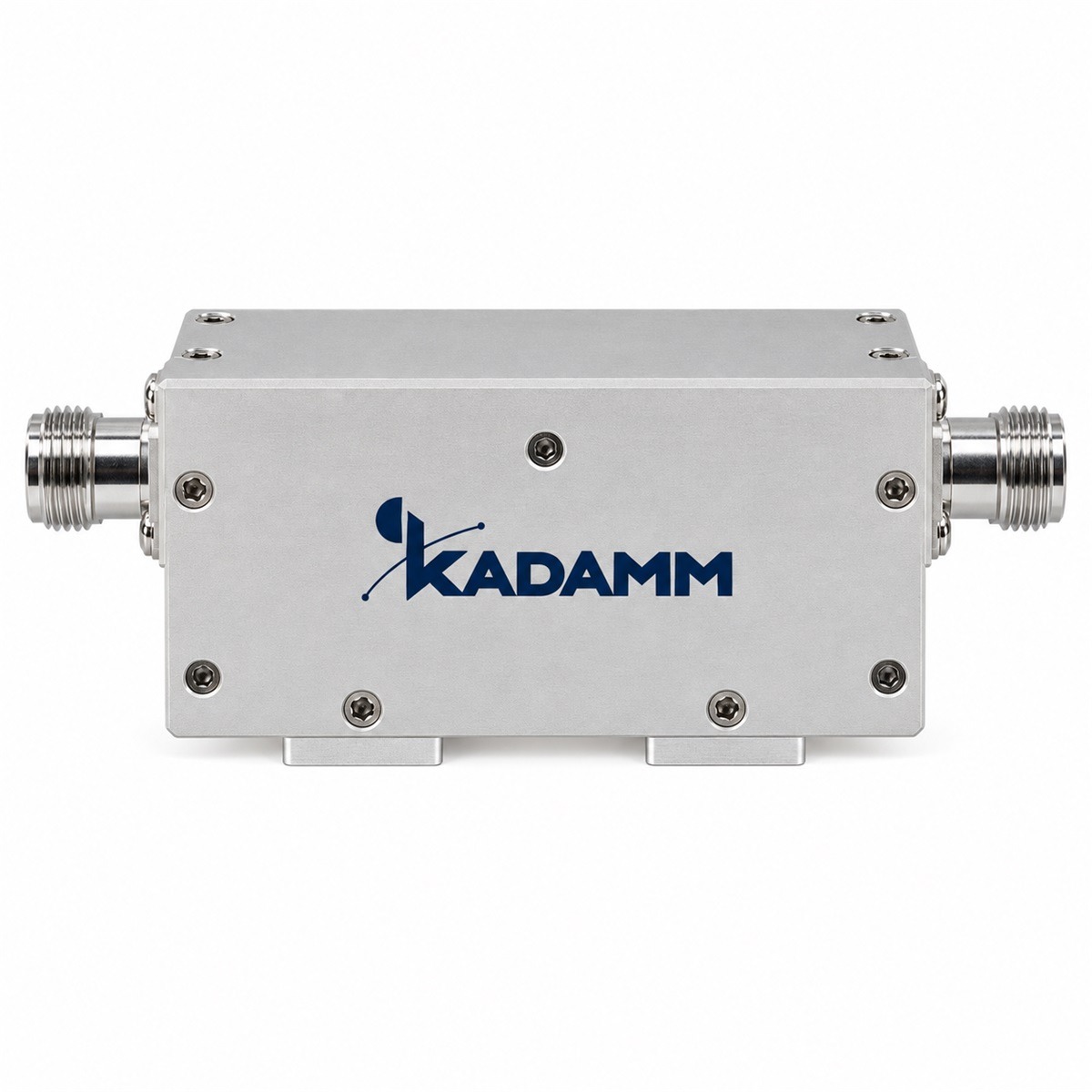

Ферритовые вентили коаксиальные двухсекционные KADAMM ВН-2С

Подробнее

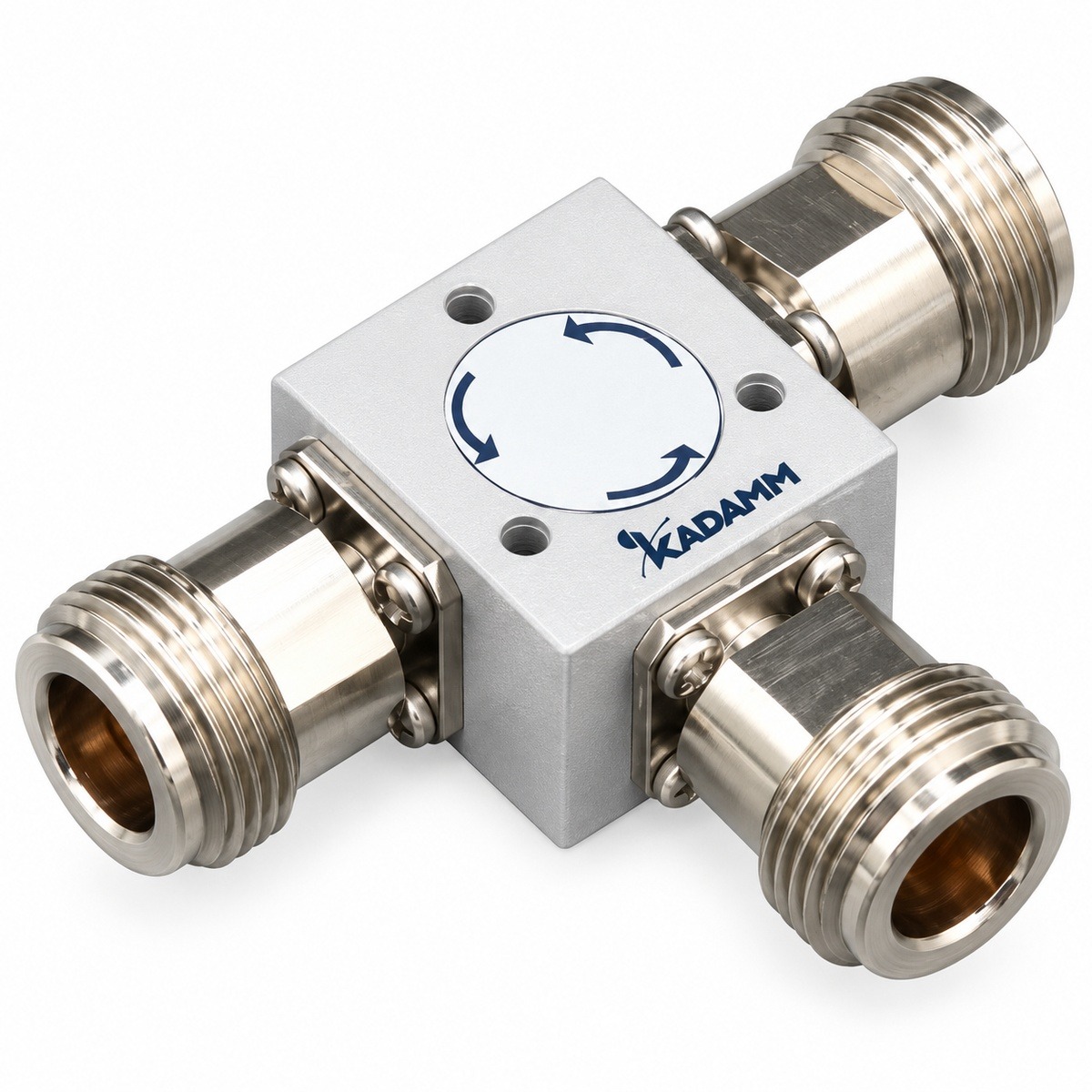

Ферритовые циркуляторы коаксиальные узкополосные, 200 Вт KADAMM ЦР-УП

Подробнее

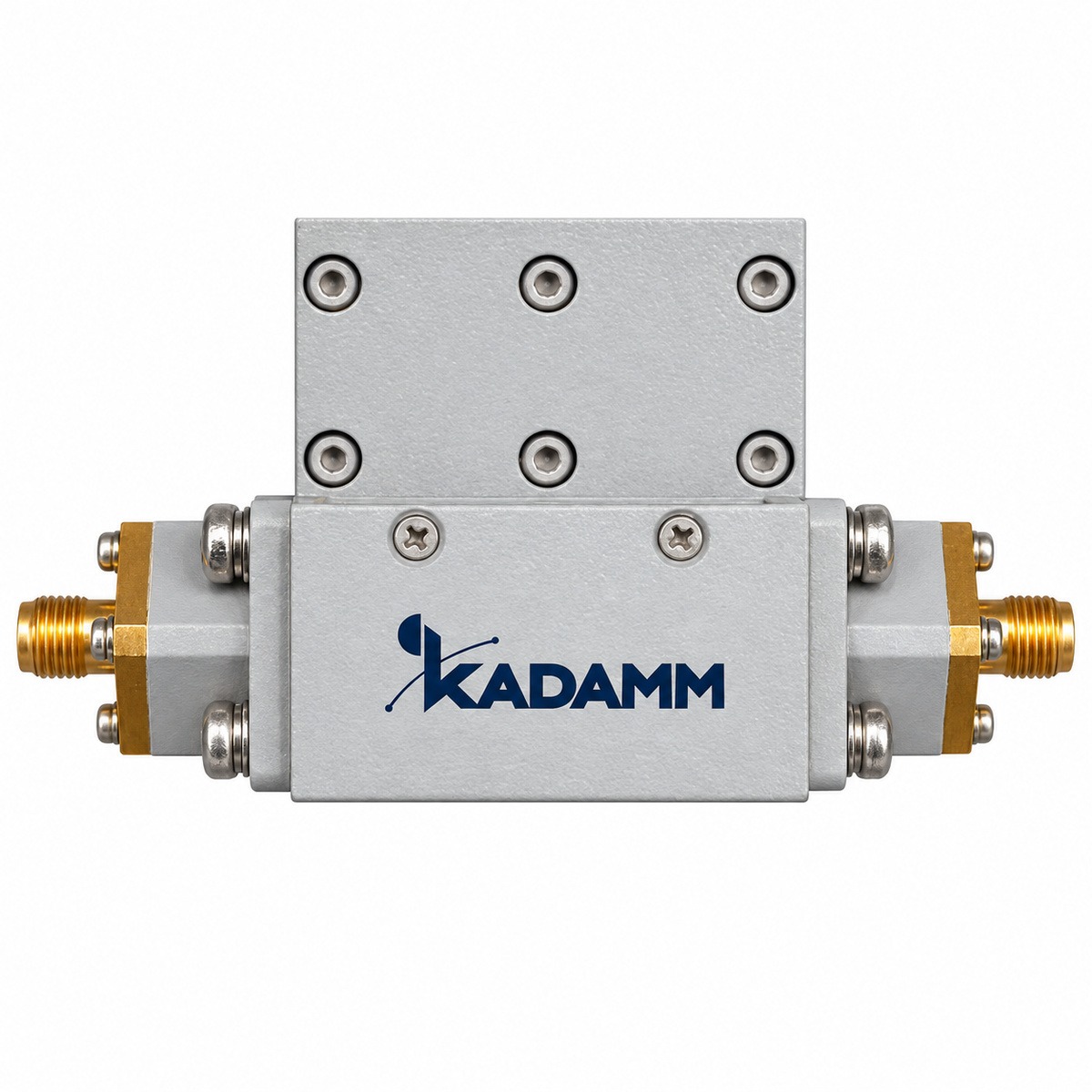

Ферритовые вентили коаксиальные узкополосные, 200 Вт KADAMM ВН-УП

Подробнее

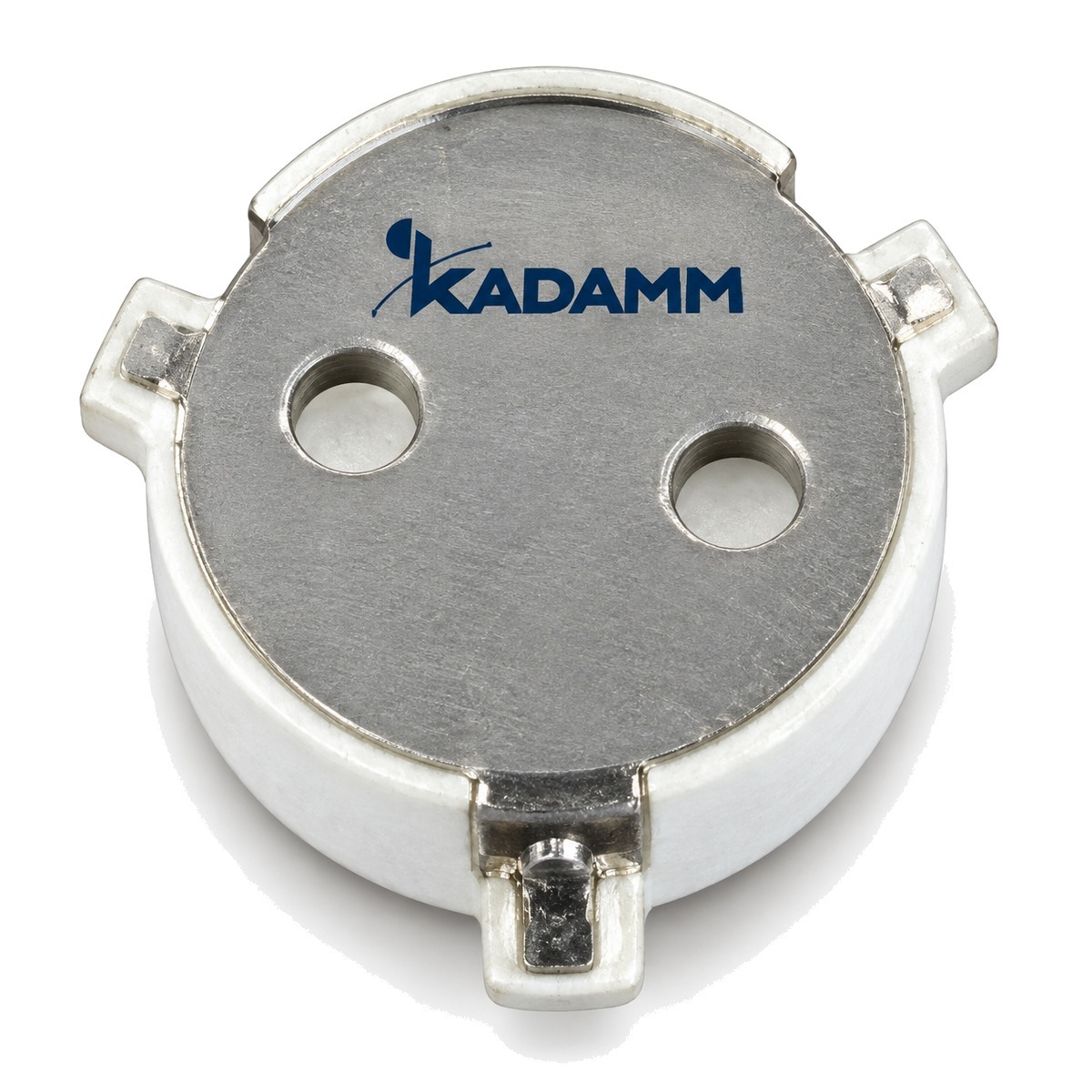

Ферритовые вентили СВЧ для поверхностного монтажа KADAMM ВНП-12R5

Подробнее

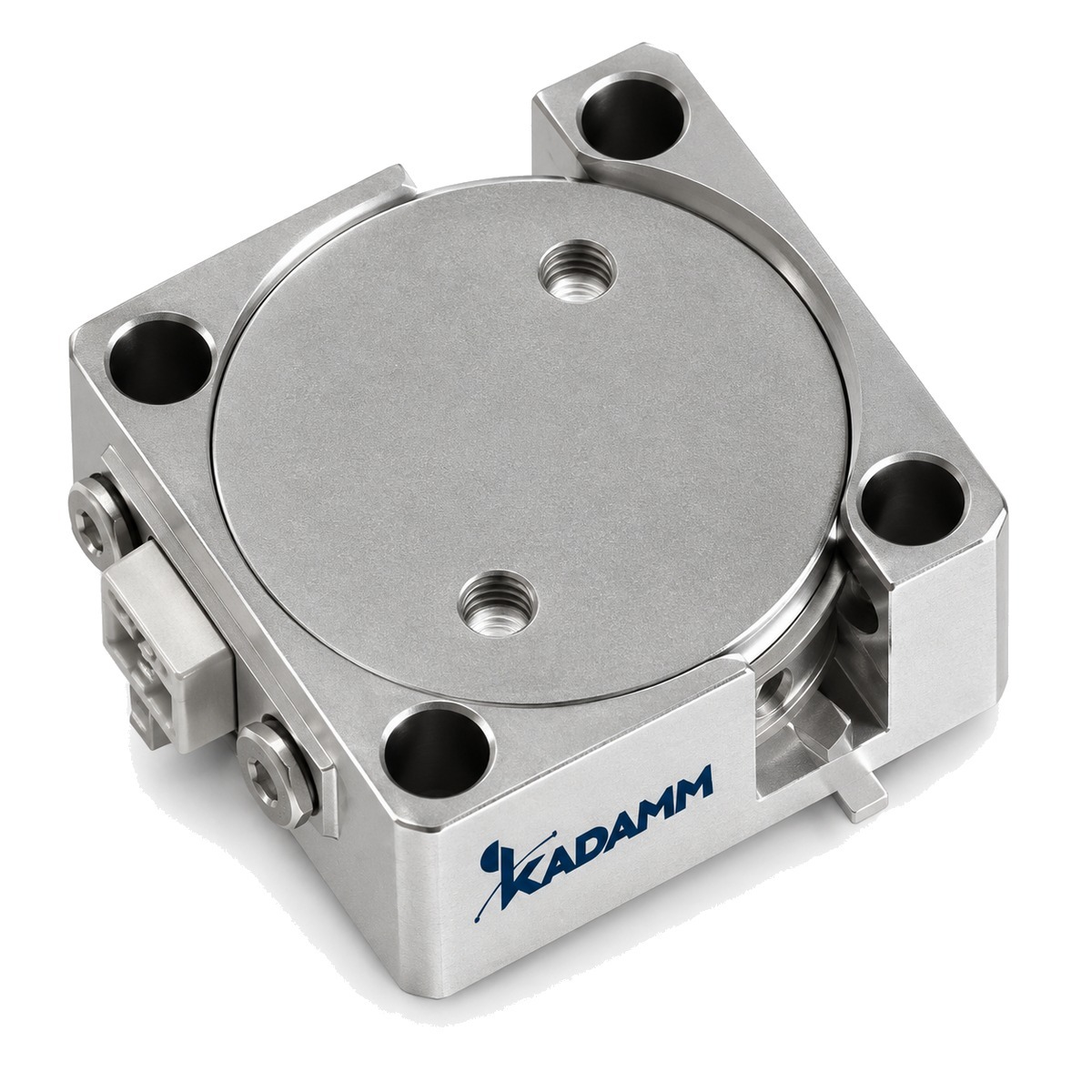

Ферритовые вентили СВЧ встраиваемые (drop-in) KADAMM ВНВ

Подробнее

Ферритовые вентили СВЧ коаксиальные KADAMM ВН

Подробнее

Циркуляторы для поверхностного монтажа KADAMM ЦРП

Подробнее

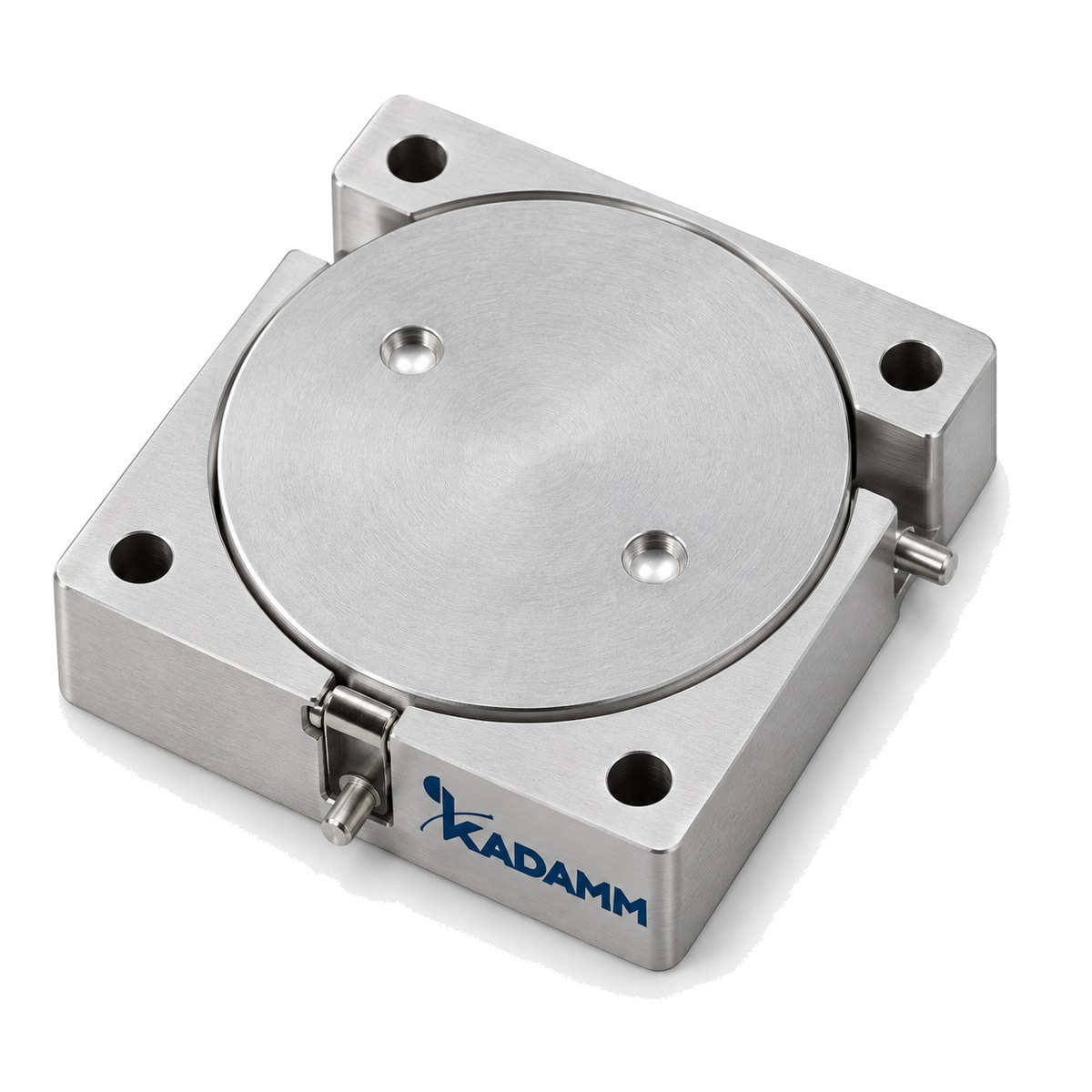

Циркуляторы встраиваемые (drop-in) KADAMM ЦРВ

Подробнее

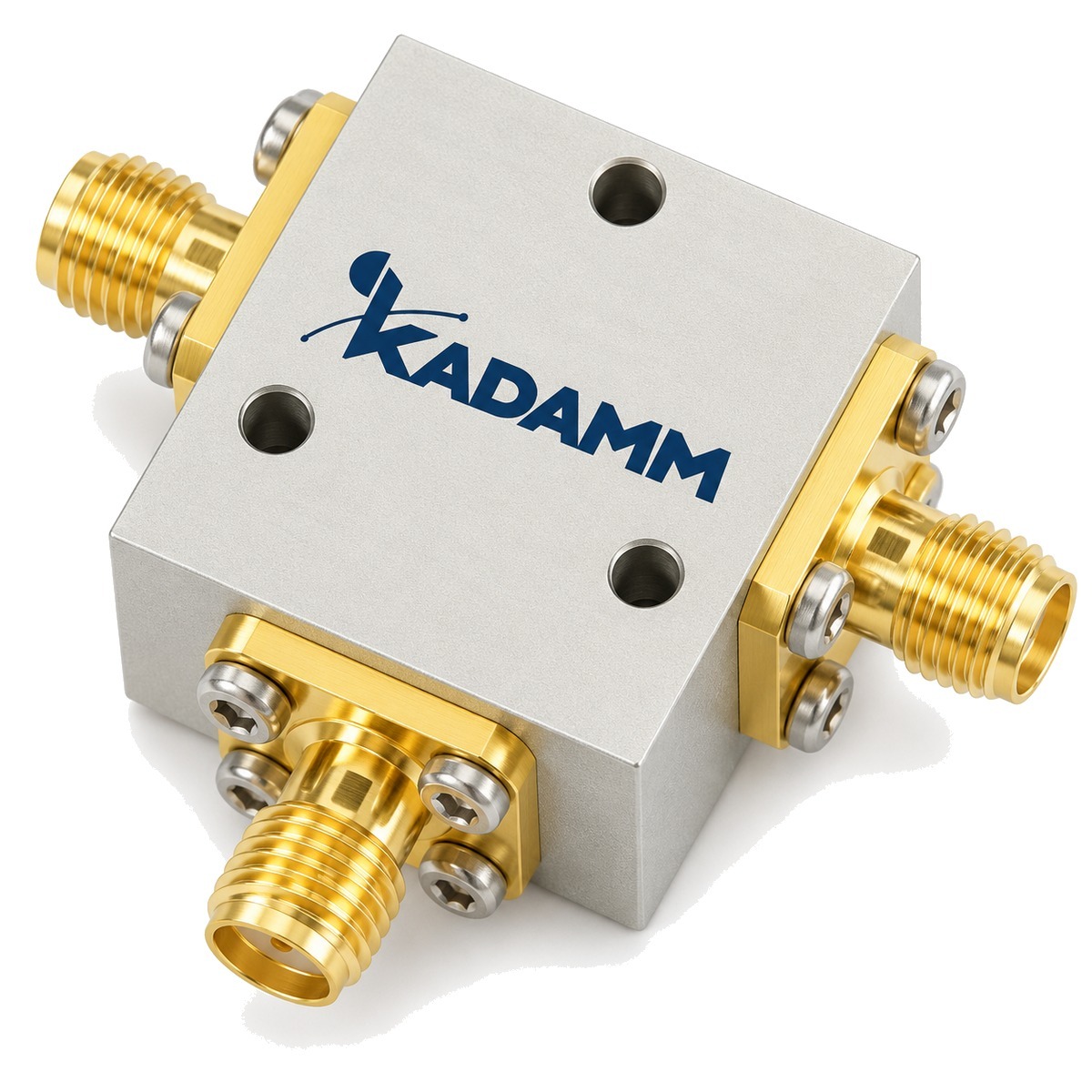

Циркуляторы СВЧ коаксиальные KADAMM ЦР

Подробнее

KADAMM · Циркуляторы и ферритовые вентили

Циркулятор передаёт сигнал по кругу: из первого порта во второй, из второго в третий. Если третий порт закрыт нагрузкой, получается ферритовый вентиль — он пропускает сигнал в одну сторону и поглощает отражённую волну.

В разделе — коаксиальные циркуляторы и вентили, встраиваемые (drop-in) и для поверхностного монтажа, узкополосные исполнения на мощность до 200 Вт.

Коротко о разделе: 14 серий СВЧ, частоты 0,01–50 ГГц.

Модели раздела

Серия	Частоты	Моделей в серии	Соединители
KADAMM ЦР	10 МГц – 50 ГГц	67 моделей	SMA
KADAMM ЦРВ	10 МГц – 40 ГГц	57 моделей	по таблице исполнений
KADAMM ЦРП	200 МГц – 12 ГГц	15 моделей	по таблице исполнений
KADAMM ВН	10 МГц – 50 ГГц	73 модели	SMA
KADAMM ВНВ	10 МГц – 40 ГГц	68 моделей	по таблице исполнений
KADAMM ВНП-12R5	200 МГц – 10 ГГц	6 моделей	по таблице исполнений
KADAMM ВН-УП	330 МГц – 3,1 ГГц	15 моделей	по таблице исполнений
KADAMM ЦР-УП	1,61 – 3,1 ГГц	7 моделей	по таблице исполнений
KADAMM ВН-2С	10 МГц – 27,5 ГГц	20 моделей	SMA
KADAMM ВНВ-2С	10 МГц – 20 ГГц	20 моделей	по таблице исполнений
KADAMM ЦР-2С	10 МГц – 27,5 ГГц	30 моделей	SMA
KADAMM ЦРВ-2С	10 МГц – 25 ГГц	34 модели	по таблице исполнений
KADAMM ВНМ	2,7 – 43 ГГц	15 моделей	по таблице исполнений
KADAMM ЦРМ	2,7 – 40 ГГц	20 моделей	по таблице исполнений

Где применяют

Защита выходного каскада усилителя от отражённой волны при плохом согласовании антенны.
Развязка передатчика и приёмника, работающих на общую антенну.
Развязка генераторов и каскадов в измерительных трактах.

Как выбрать циркулятор или вентиль

Полоса ферритовых приборов ограничена: сверяйте её с рабочими частотами точно.
Развязка обратного направления показывает, насколько ослабляется отражённая волна.
Для встраивания в модуль берите исполнения drop-in или для поверхностного монтажа.
Разъём выбирают под кабель и оборудование: в разделе есть исполнения с SMA и по таблице исполнений.

Смежные разделы

Согласованные нагрузки 50 Ом Усилители СВЧ и малошумящие усилители Волноводные фильтры, переключатели и вентили

Производитель KADAMM (КАДАММ): подберём циркулятор или вентиль под частоту и мощность тракта — info@kadamm.com, 8-499-213-05-16.
