Всенаправленные антенны: 1710–1880 / 3300–3800 МГц, усиление 11 дБи.
Что представляет собой антенна

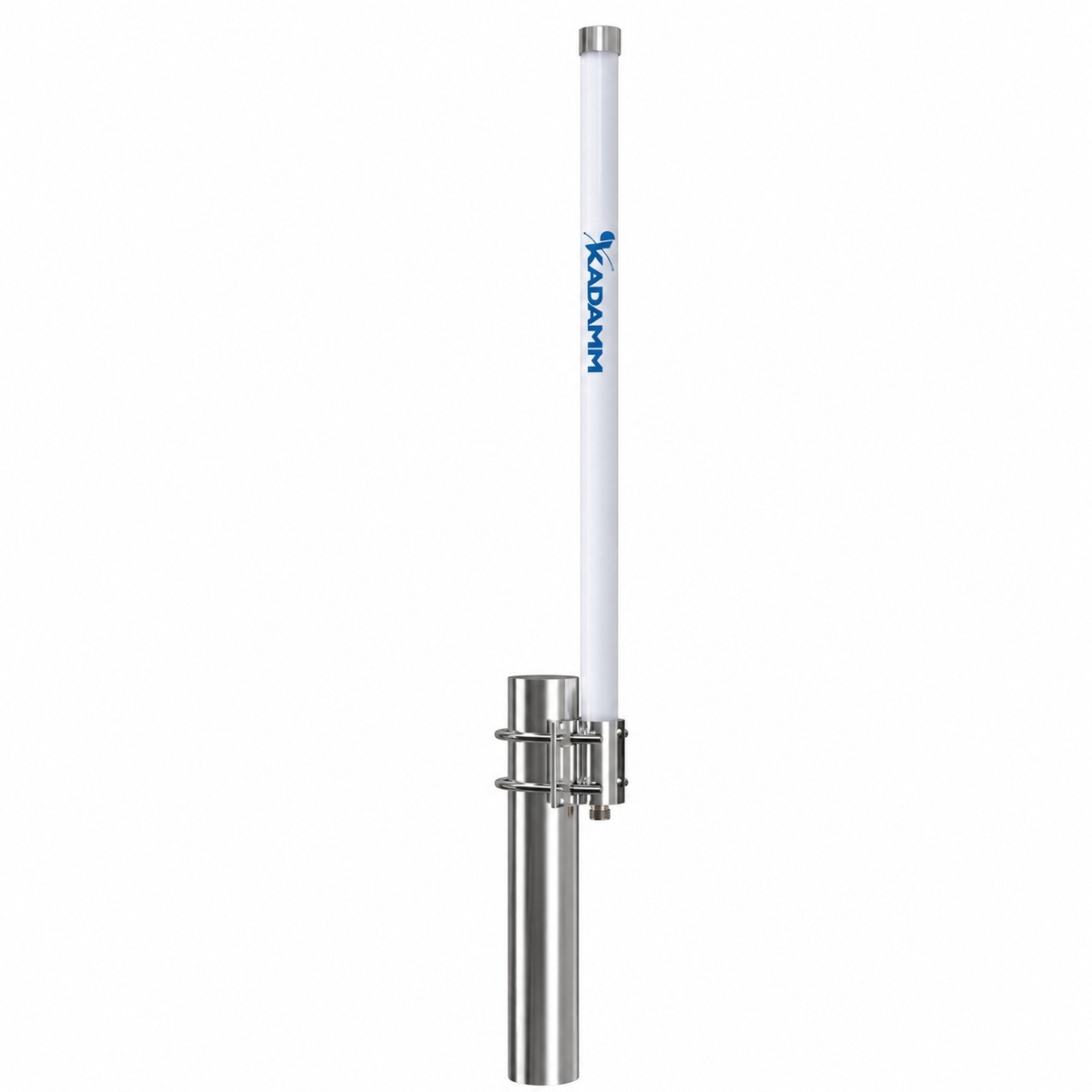

KADAMM OMC — всенаправленные антенны диапазона 1710–1880 / 3300–3800 МГц. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.
Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 11 дБи набирается сжатием диаграммы по вертикали: энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.
Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 11 дБи = 8,8 дБд.
Пример расчёта: на 1795 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 1795 + 20·lg 3 ≈ 107,1 дБ. Антенна с усилением 11 дБи сокращает их на 11 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −54,1 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 100, 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: масса 0,7 кг, 0,9; крепление: мачта Ø30–Ø50 мм, мачта Ø40–Ø60; рабочая температура −40…+65 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 1710–1880 и 3300–3800 МГц, у RDC — 617–960, 1710–3800 и 4900–6000 МГц
- Усиление 11 дБи, у RDC — 3–4 дБи (больше на 7 дБ)
У KADAMM OMC больше усиление; KADAMM RDC выбирают, если важен её набор полос.
- Полосы 1710–1880 и 3300–3800 МГц, у AOU-3700/4200-9,5 — 3700–4200 МГц
- Усиление 11 дБи, у AOU-3700/4200-9,5 — 9,5 дБи (больше на 1,5 дБ)
У KADAMM OMC больше усиление; KADAMM AOU-3700/4200-9,5 выбирают, если важен её набор полос.
- Полосы 1710–1880 и 3300–3800 МГц, у AC-1150/1280-5 — 1150–1280 МГц
- Усиление 11 дБи, у AC-1150/1280-5 — 5,3 дБи (больше на 5,7 дБ)
Запас по дальности больше у KADAMM OMC; KADAMM AC-1150/1280-5 легче и проще в монтаже.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу OMC с запасом по краям.
Значение OMC по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование OMC с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт OMC.
Крепление: мачта Ø30–Ø50 мм, мачта Ø40–Ø60.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 1710–1880 / 3300–3800 МГц (2G–5G, LTE, 5G NR) |
| Усиление | 11 дБи |
| Порты | 1 порт |
| КСВН | ≤1,5 |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 100, 100 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Крепление | мачта Ø30–Ø50 мм, мачта Ø40–Ø60 |
| Рабочая температура | −40…+65 °C |
| Масса | 0,7 кг, 0,9 |
Исполнения
| Артикул | Полоса | Усиление, дБи | Ширина ДН Г / В | Порты (поляризация) | Разъём | Габариты |
|---|---|---|---|---|---|---|
| KADAMM OMC-11 | 1710-1880 МГц | 11 | 360°/8° | 1 (вертикальная) | N (розетка) | Ø25×1540 |
| KADAMM OMC-11A | 3300-3800 МГц | 11 | 360°/8,5° | 1 (вертикальная) | N (розетка) | Ø25×630 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры OMC в таблицах выше.
- IEC 60529 — документ, на который ссылается техническое описание OMC.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход OMC подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 11 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 11 = 51 дБм, то есть около 126 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 1795 МГц (середина полосы 1710–1880 МГц): L = 32,45 + 20·lg 1795 + 20·lg 1 = 97,5 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 51 − 97,5 = −46,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.
Сети и службы в полосах OMC:
Перед заказом KADAMM OMC сверьте с проектом:
- Частоты оборудования — внутри 1710–1880 и 3300–3800 МГц
- Мощность на порт — не выше 100, 100 Вт
- Опора и крепление — мачта Ø30–Ø50 мм, мачта Ø40–Ø60
- Климат площадки — в пределах −40…+65 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление OMC — мачта Ø30–Ø50 мм, мачта Ø40–Ø60.
- OMC ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
- После затяжки соединения OMC на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление OMC включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна выбранной модели и крепёж (по модели)
Документация и поставка
Документы
Техописание и каталог
Техническое описание OMC и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM OMC и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора OMC пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM OMC | KADAMM RDC | KADAMM AOU-3700/4200-9,5 | KADAMM AC-1150/1280-5 |
|---|---|---|---|---|
| Фото |  |  | — |  |
| Диапазон частот | 1710–1880 и 3300–3800 МГц | 617–960, 1710–3800 и 4900–6000 МГц | 3700–4200 МГц | 1150–1280 МГц |
| Усиление | 11 дБи | 3–4 дБи | 9,5 дБи | 5,3 дБи |
| Луч по горизонтали | — | — | — | 360° |
| Поляризация | — | — | уточняйте у менеджера | Вертикальная |
| Порты | — | — | — | 1 |
| Масса | 0,7 кг, 0,9 | 35 г, 55 г | уточняйте у менеджера | 0,34 кг |
| Страница | Эта модель | Открыть | — | Открыть |
