KADAMM · Коллинеарная всенаправленная антенна для стационарной радиостанции

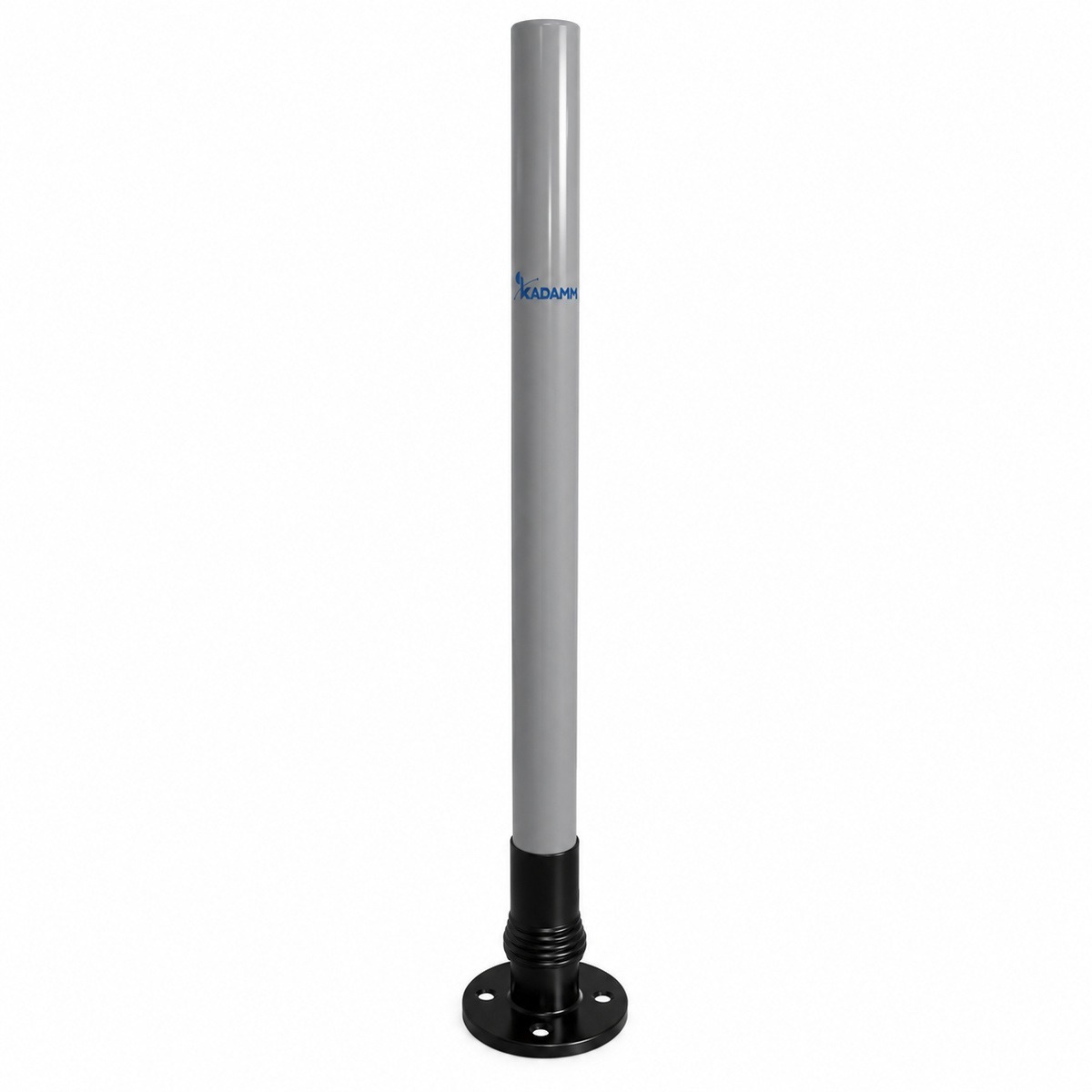

Модель KADAMM AC-1911: коллинеарная всенаправленная антенна для стационарной радиостанции, 1920–2170 МГц, усиление 11 дБи.

1920–2170 МГц

Диапазон

11 дБи

Усиление

360°

Диаграмма (Г)

Вертикальная

Поляризация

1×7-16 DIN

Разъёмы

О модели

В рабочую полосу KADAMM AC-1911 (1920–2170 МГц) попадают UMTS и LTE 2100. При усилении 11 дБи модель AC-1911 подходит для зоны средней протяжённости. По горизонтали KADAMM AC-1911 светит на 360°, выделенного направления нет.

Поляризация — вертикальная. Разъёмы: 1×7-16 DIN.

Габариты — Ø60 × (1525 ± 10) мм, масса 3,1 кг.

На что смотреть при подборе

Полоса 1920–2170 МГцПроверьте, что частоты вашей системы лежат внутри полосы AC-1911 с запасом по краям.

Усиление 11 дБиДля KADAMM AC-1911 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.

Луч 360°Ширина по уровню −3 дБ в горизонтальной плоскости: какой сектор или угол закрывает KADAMM AC-1911.

КСВН ≤1,5Согласование KADAMM AC-1911 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.

Мощность 100 ВтПредел для KADAMM AC-1911 на один порт; суммарную мощность передатчиков сверяйте с ним.

Технические характеристики

Параметр	Значение
Диапазон частот	1920–2170 МГц
Коэффициент усиления, дБи	11
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	6°
Поляризация	Вертикальная
КСВН	≤1,5
Входное сопротивление	50 Ом
Максимальная мощность на порт	100 Вт

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	розетка 7/16DIN (IEC 61169-4)
Размеры (В × Ш × Г)	Ø60 × (1525 ± 10) мм
Масса антенны	3,1 кг

Вопросы по модели

На каких частотах работает KADAMM AC-1911?

Рабочий диапазон AC-1911 — 1920–2170 МГц.

Какое усиление у KADAMM AC-1911?

Коэффициент усиления AC-1911 — 11 дБи. Ширина луча по горизонтали — 360°.

Какой разъём у KADAMM AC-1911?

У AC-1911 — 1×7-16 DIN. Нужен другой тип разъёма — назовите его в запросе на подбор.

Как крепится KADAMM AC-1911?

Габариты Ø60 × (1525 ± 10) мм, масса 3,1 кг.

Есть ли документы на KADAMM AC-1911?

Для AC-1911 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
