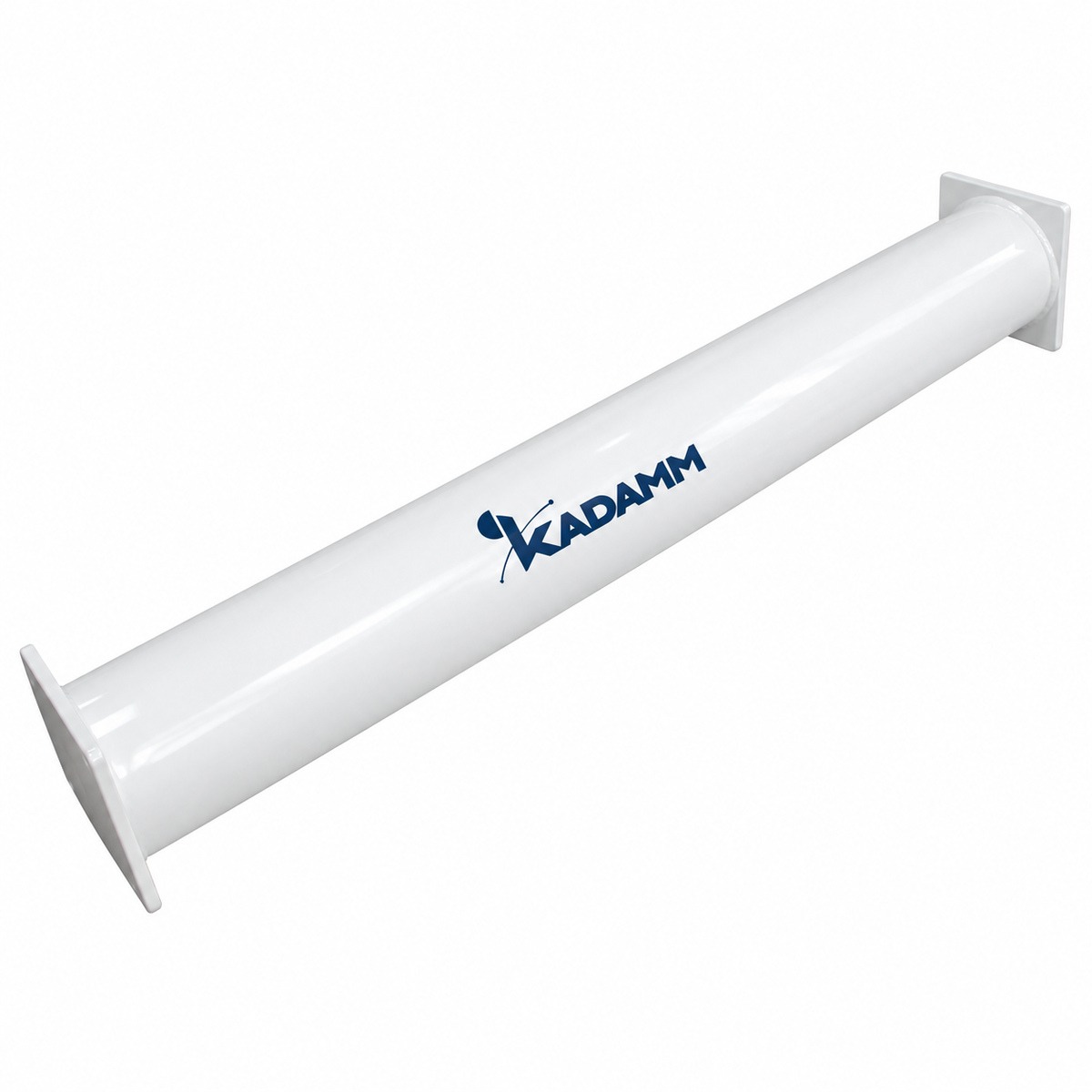

Серия KADAMM АВН-Ч-В: 6 моделей, 2,5 – 2,7 ГГц, соединители N.
О серии
Всенаправленные измерительные антенны серии АВН-Ч-В дают круговую диаграмму в горизонтальной плоскости. Состав серии АВН-Ч-В: 6 моделей, общий диапазон 2,5 – 2,7 ГГц, соединители N.
По моделям KADAMM АВН-Ч-В: усиление от 10 до 14 дБ; мощность 300 Вт. Модели внутри серии АВН-Ч-В отличаются параметрами: частоты, коэффициент усиления, мощность, соединители, ширина луча в вертикальной плоскости, диапазон выбора частоты. Общее для всех моделей АВН-Ч-В: КСВН, не более — 1,5; поляризация — вертикальная; ширина луча в горизонтальной плоскости — 360°.
Где применяют KADAMM АВН-Ч-В: контроль электромагнитной обстановки; испытания на ЭМС; радиомониторинг. Нужное исполнение АВН-Ч-В выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,5 |
| Поляризация | вертикальная |
| Ширина луча в горизонтальной плоскости | 360° |
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | Мощн., Вт | Соединитель | Ширина луча в вертикальной плоскости | Диапазон выбора частоты, ГГц | Полоса | Габаритные размеры (Ø×H), мм | Размеры отражателя A×B, мм |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АВН-2500/2700-10-В | 2,5-2,7 | 10 | 300 | N (розетка) | 6° | — | — | 170×1000 | 220×180 |
| KADAMM АВН-2500/2700-12-В | 2,5-2,7 | 12 | 300 | N (розетка) | 5° | — | — | 170×1300 | 220×180 |
| KADAMM АВН-2500/2700-13-В | 2,5-2,7 | 13 | 300 | N (розетка) | 4° | — | — | 170×1600 | 220×180 |
| KADAMM АВН-Ч-11,5-В | — | 11,5 | — | — | 4,5° | 1-40 | 8% | — | — |
| KADAMM АВН-Ч-13-В | — | 13,0 | — | — | 4,0° | 1-40 | 7% | — | — |
| KADAMM АВН-Ч-14-В | — | 14,0 | — | — | 3,2° | 1-40 | 5% | — | — |
Вопросы по серии
Общий диапазон серии АВН-Ч-В — 2,5 – 2,7 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АВН-Ч-В — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АВН-2500/2700-10-В», и количество.
К серии АВН-Ч-В прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
