KADAMM AC-96005 — всенаправленная коллинеарная антенна 960–1150 МГц, 5 дБи

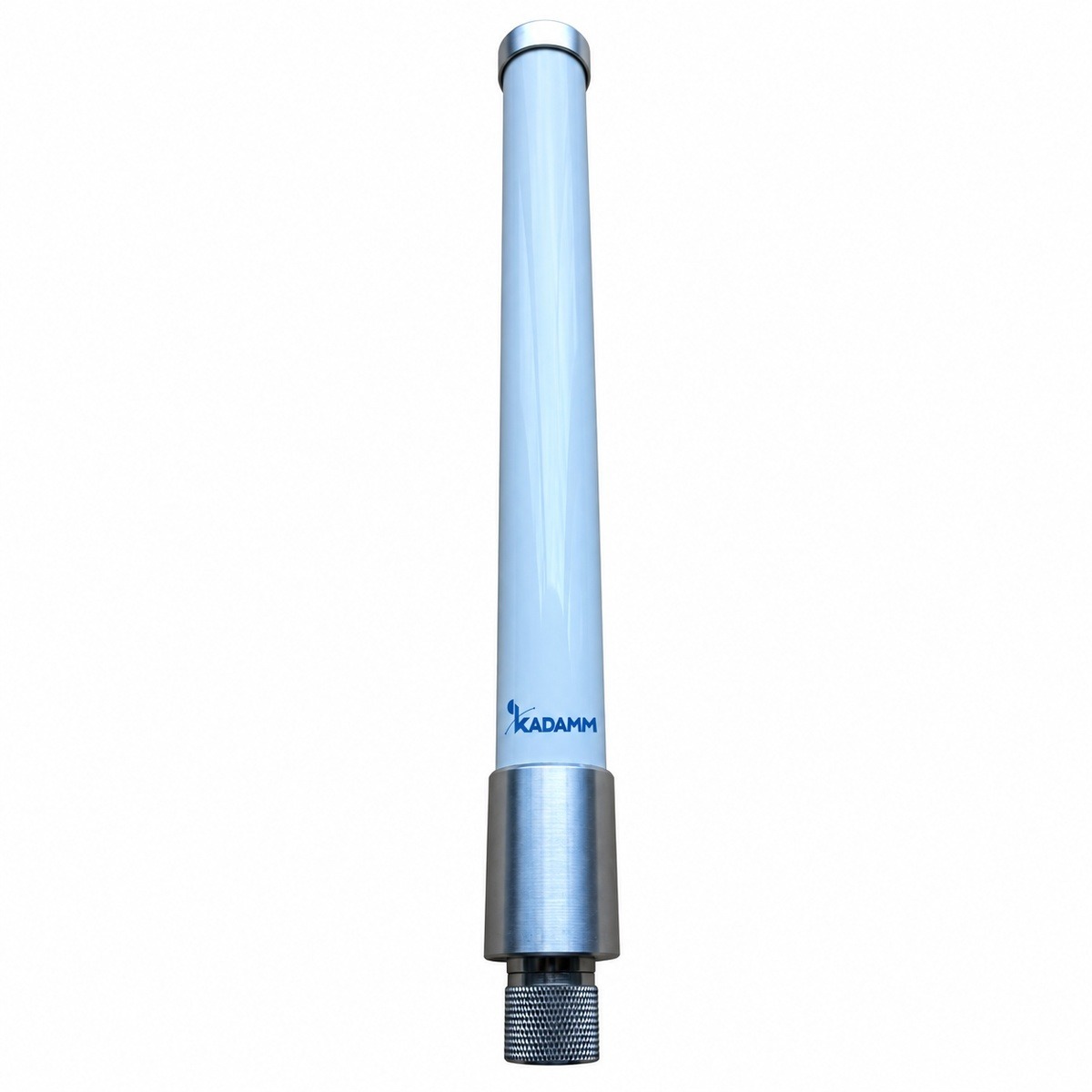

KADAMM AC-96005 — коллинеарная всенаправленная антенна для стационарной радиостанции диапазона 960–1250 МГц. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.

Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 5 дБи набирается сжатием диаграммы по вертикали (вертикальный луч 35 ± 5°): энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.

Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 5 дБи = 2,9 дБд.

Радом из стеклопластика прочный, не боится ультрафиолета и обледенения и сохраняет форму антенны на ветру.

На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.

Пример расчёта: на 1105 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 1105 + 20·lg 3 ≈ 102,9 дБ. Антенна с усилением 5 дБи сокращает их на 5 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −61,9 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,8; допустимая мощность 200 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: масса 0,325–0,35 кг; радом — стеклопластик; предельная скорость ветра 55 м/с; рабочая температура −40…+70 °C.

Разъём — N, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

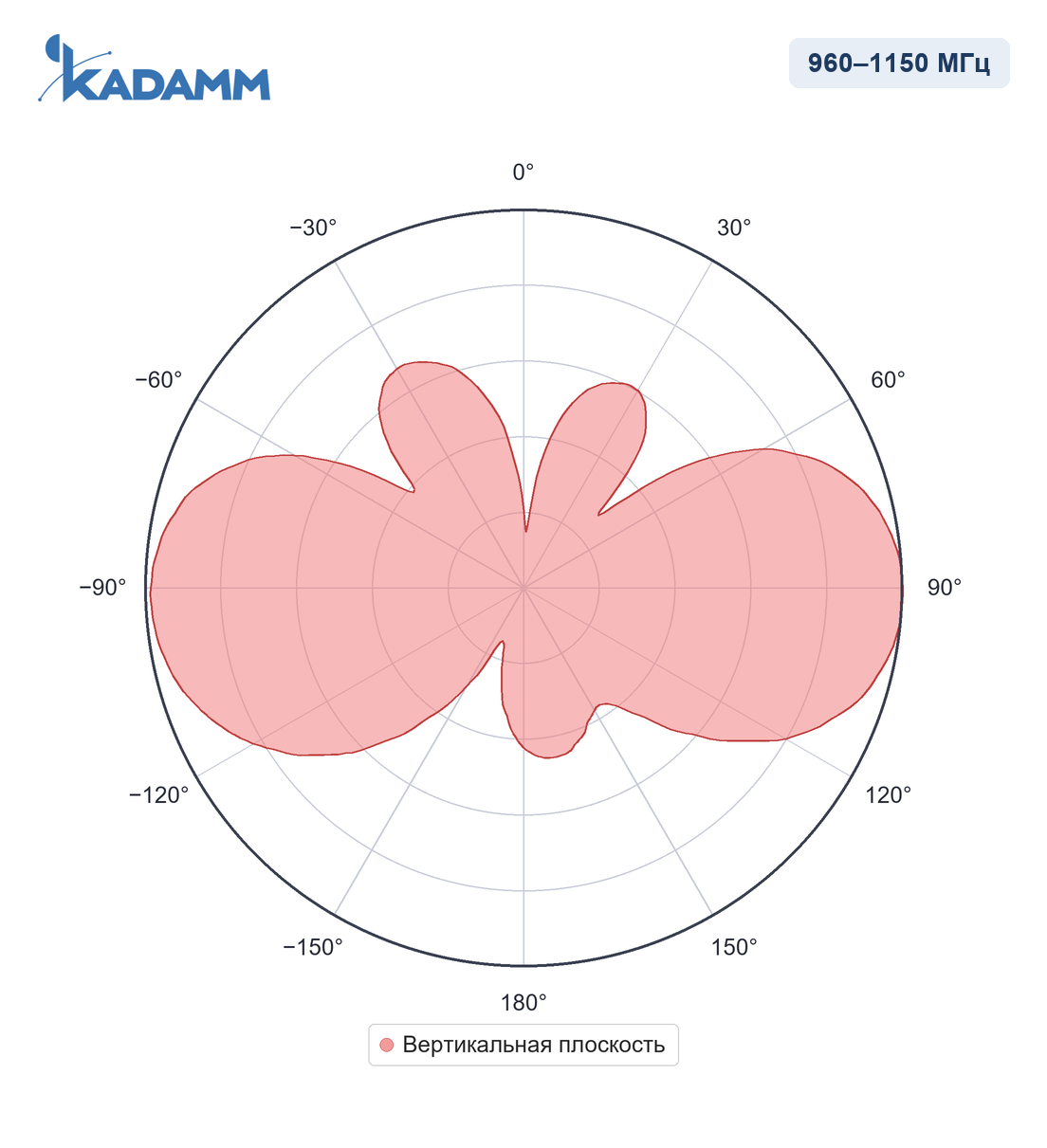

960–1150 МГц, вертикальная плоскостьПо вертикали 35 ± 5°, усиление в максимуме 5 дБи.

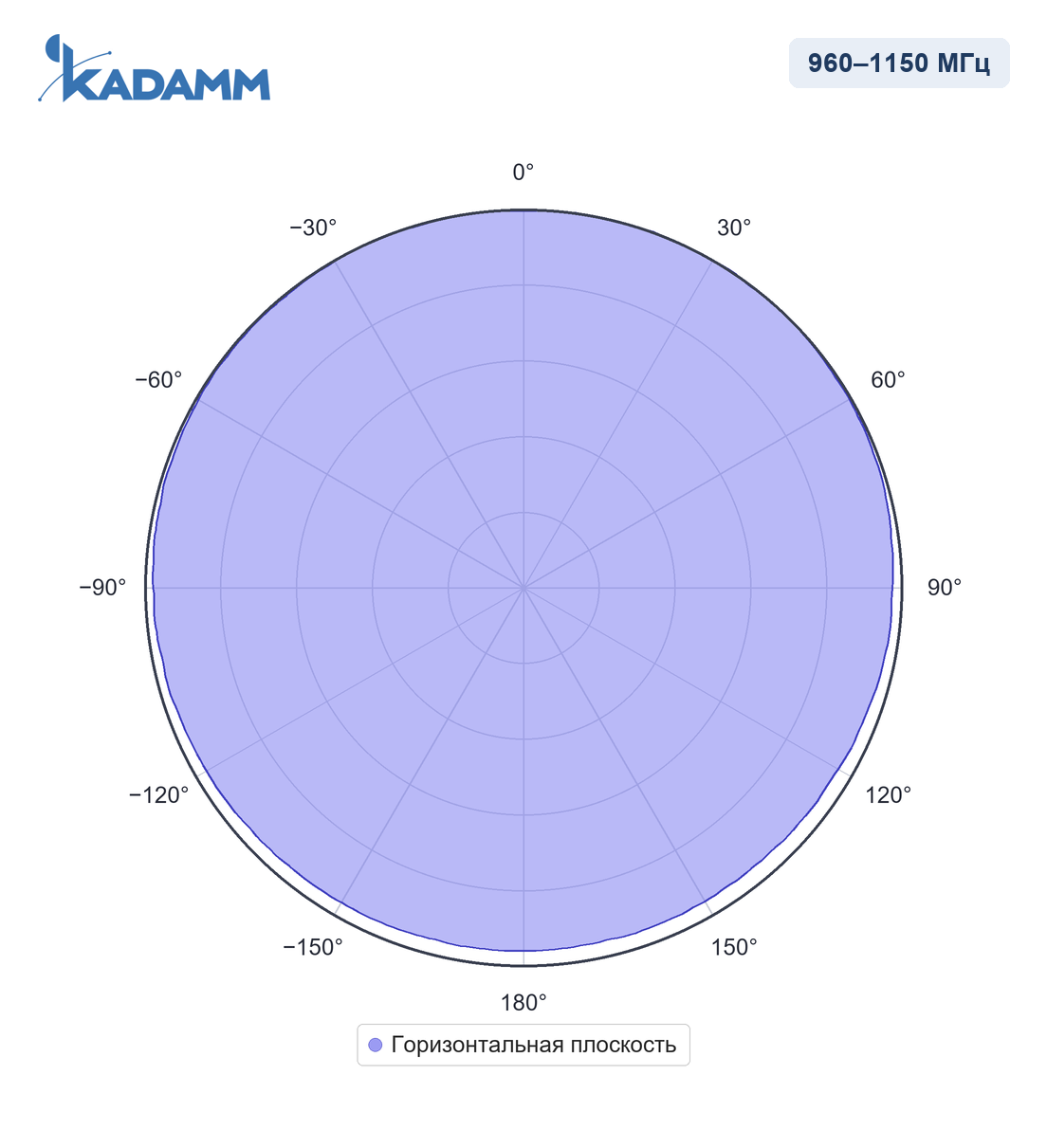

960–1150 МГц, горизонтальная плоскостьПо горизонтали — круговая, усиление в максимуме 5 дБи.

По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.

• IEC 61169-16 — присоединительные размеры разъёмов N; у AC-96005 — по исполнению (см. таблицу «Исполнения»).
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AC-96005 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AC-96005 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 5 = 45 дБм, то есть около 32 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 1105 МГц (середина полосы 960–1250 МГц): L = 32,45 + 20·lg 1105 + 20·lg 1 = 93,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 45 − 93,3 = −48,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.

Перед заказом KADAMM AC-96005 сверьте с проектом:

• Частоты оборудования — внутри 960–1250 МГц
• Мощность на порт — не выше 200 Вт
• Разъёмы — N
• Климат площадки — в пределах −40…+70 °C

• AC-96005 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
• Разъёмы — по исполнению (см. таблицу «Исполнения»), выведены снизу.
• Разъёмы AC-96005 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление AC-96005 включают в контур заземления и молниезащиты опоры по проекту.
