Автомобильная антенна сотовой связи: 698–5000 МГц, усиление 4 дБи.
Что представляет собой антенна

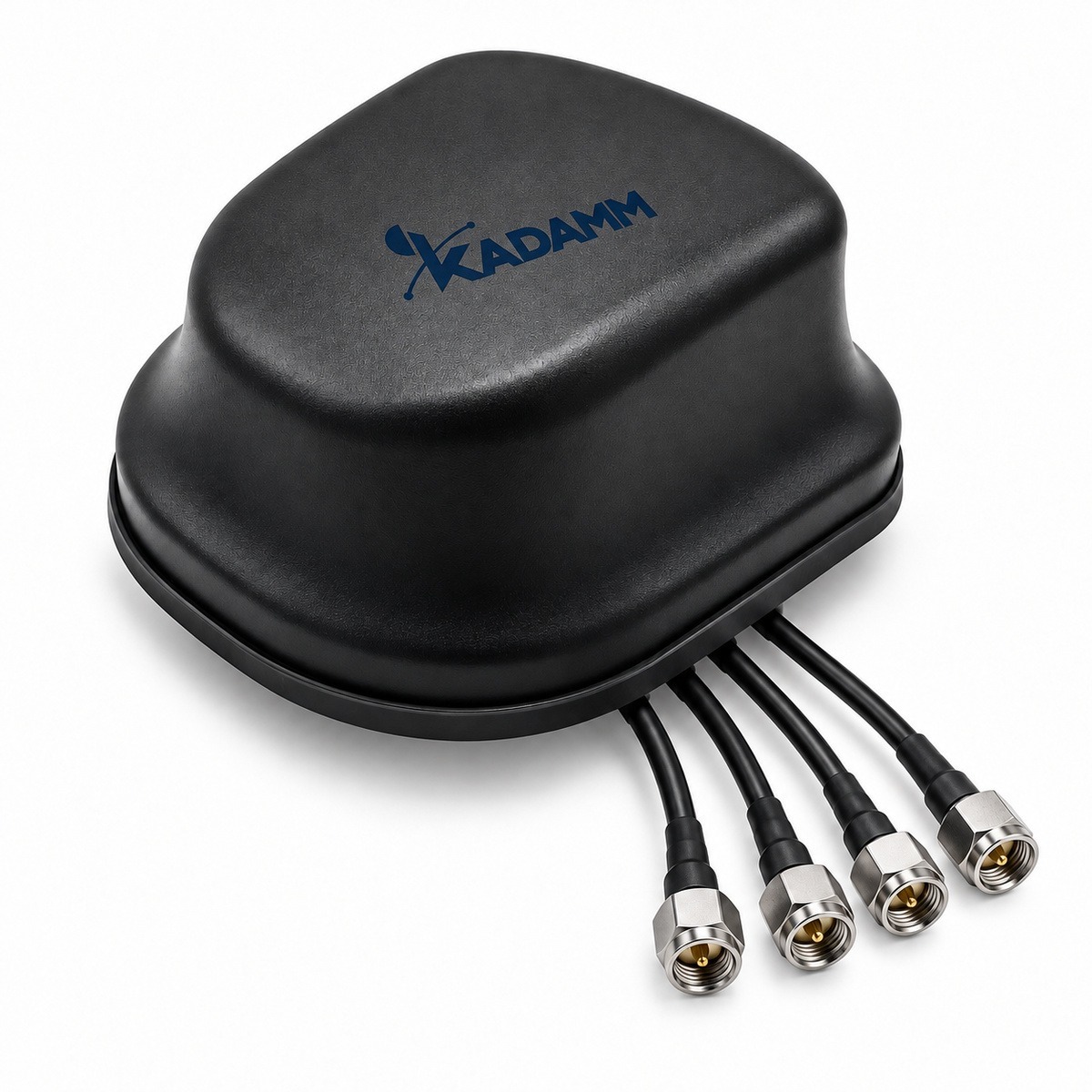

KADAMM 5G4-4 — автомобильная антенна сотовой связи диапазона 698–5000 МГц. Антенну ставят на кузов транспортного средства: крышу автомобиля, кабину спецтехники, локомотив.
Штыревой автомобильной антенне нужна «земля» — металлическая поверхность под основанием: крыша достраивает излучатель до полного, и от её размера зависят согласование и диаграмма. Лучшее место — центр металлической крыши. На пластиковых и стеклянных поверхностях применяют антенны с собственным противовесом.
Крепление — шпилька M27×2 с гайкой. Постоянная установка даёт надёжный контакт с кузовом и герметичность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 3,0. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 189 × 182 × 85 мм; крепление: шпилька M27×2 с гайкой; степень защиты IP67 (кроме места вывода кабеля); рабочая температура −40…+85 °C.
Разъём — 4 × SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 698–960, 1710–2690, 2900–3800 и 4400–5000 МГц, у 5G4W2-4 — 698–960, 1710–5000 и 5150–5850 МГц
- 4 порта, у 5G4W2-4 — 1
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 698–960, 1710–2690, 2900–3800 и 4400–5000 МГц, у LTE2W2-3 — 698–960 и 1710–2690 МГц
- Усиление 4 дБи, у LTE2W2-3 — 3 дБи (больше на 1 дБ)
У KADAMM 5G4-4 больше усиление; KADAMM LTE2W2-3 выбирают, если важен её набор полос.
- Полосы 698–960, 1710–2690, 2900–3800 и 4400–5000 МГц, у 5G4-3 — 617–960 и 1710–3800 МГц
- Усиление 4 дБи, у 5G4-3 — 2–3 дБи (больше на 1 дБ)
- 4 порта, у 5G4-3 — 1
У KADAMM 5G4-4 больше усиление; KADAMM 5G4-3 выбирают, если важен её набор полос.
Конструкция и материалы
Ключевые особенности
Отдельные входы 5G4-4.
Значение 5G4-4 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование 5G4-4 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Крепление: шпилька M27×2 с гайкой.
Как читать характеристики
Электрические характеристики
4G/5G MIMO
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1710–2690 / 2900–3800 / 4400–5000 МГц |
| Число портов (MIMO) | 4 |
| Коэффициент усиления | 4 дБи (типично) |
| КСВН | ≤ 3,0 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты | 189 × 182 × 85 мм |
| Материал корпуса | PC/ABS |
| Крепление | шпилька M27×2 с гайкой |
| Кабели | 4 × кабель 50 Ом Ø2,8 мм; длина — уточняйте у менеджера |
| Разъёмы | SMA, вилка (другие — по заказу) |
| Степень защиты | IP67 (кроме места вывода кабеля) |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
- IEC 60529 — документ, на который ссылается техническое описание 5G4-4.
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры 5G4-4 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход 5G4-4 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 4 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 4 = 44 дБм, то есть около 25 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 44 − 90,8 = −46,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Автомобильные антенны применяют для радиостанций, модемов и маршрутизаторов на транспорте, приёмников DAB, FM и ТВ, систем V2X — в зависимости от диапазона.
Сети и службы в полосах 5G4-4:
Перед заказом KADAMM 5G4-4 сверьте с проектом:
- Частоты оборудования — внутри 698–960, 1710–2690, 2900–3800 и 4400–5000 МГц
- Разъёмы — 4 × SMA
- Опора и крепление — шпилька M27×2 с гайкой
- Климат площадки — в пределах −40…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление 5G4-4 — шпилька M27×2 с гайкой.
- 5G4-4 ставят на крышу транспортного средства, как можно выше и дальше от других антенн.
- Разъёмы — SMA, вилка (другие — по заказу).
- Разъёмы 5G4-4 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление 5G4-4 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание 5G4-4 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM 5G4-4 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора 5G4-4 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

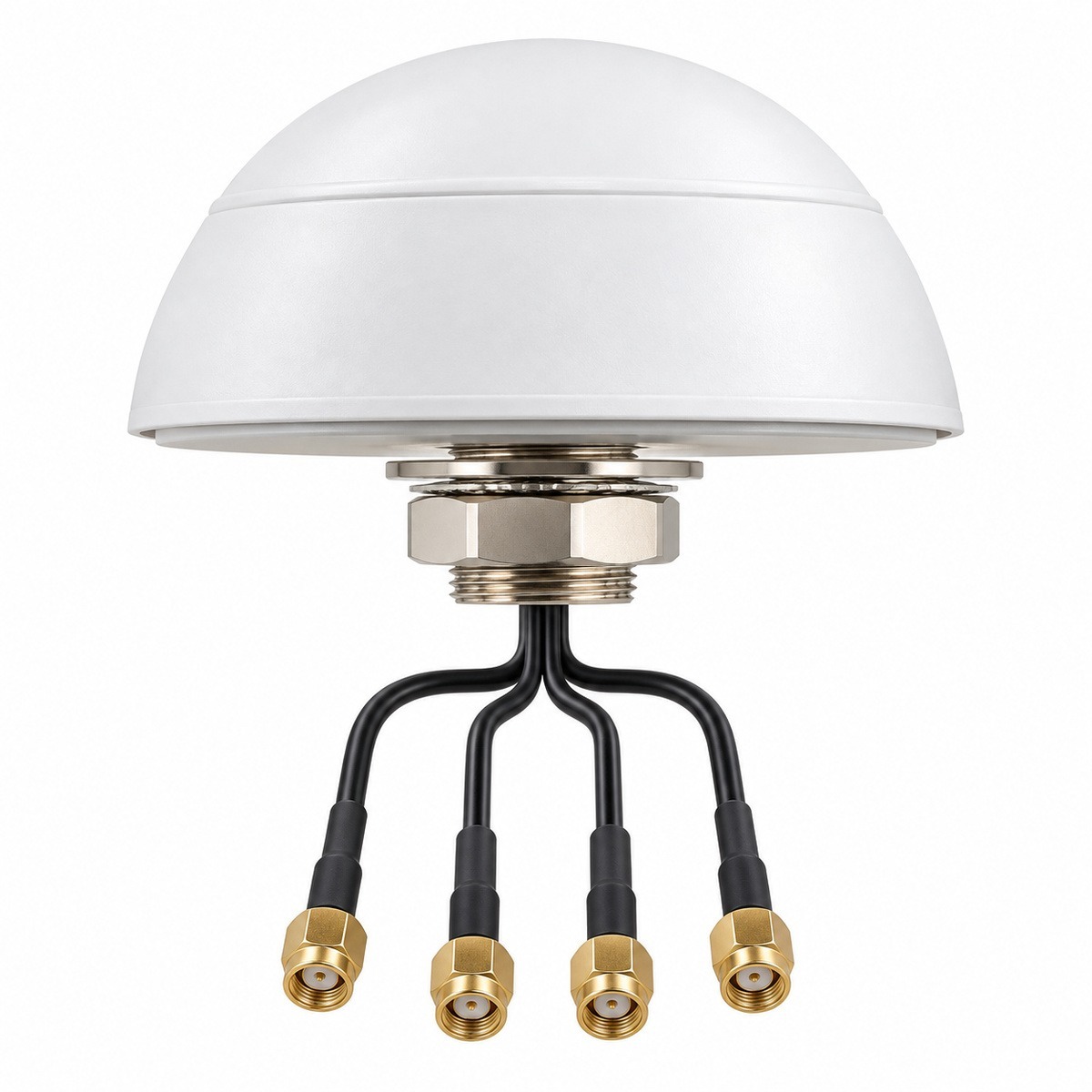

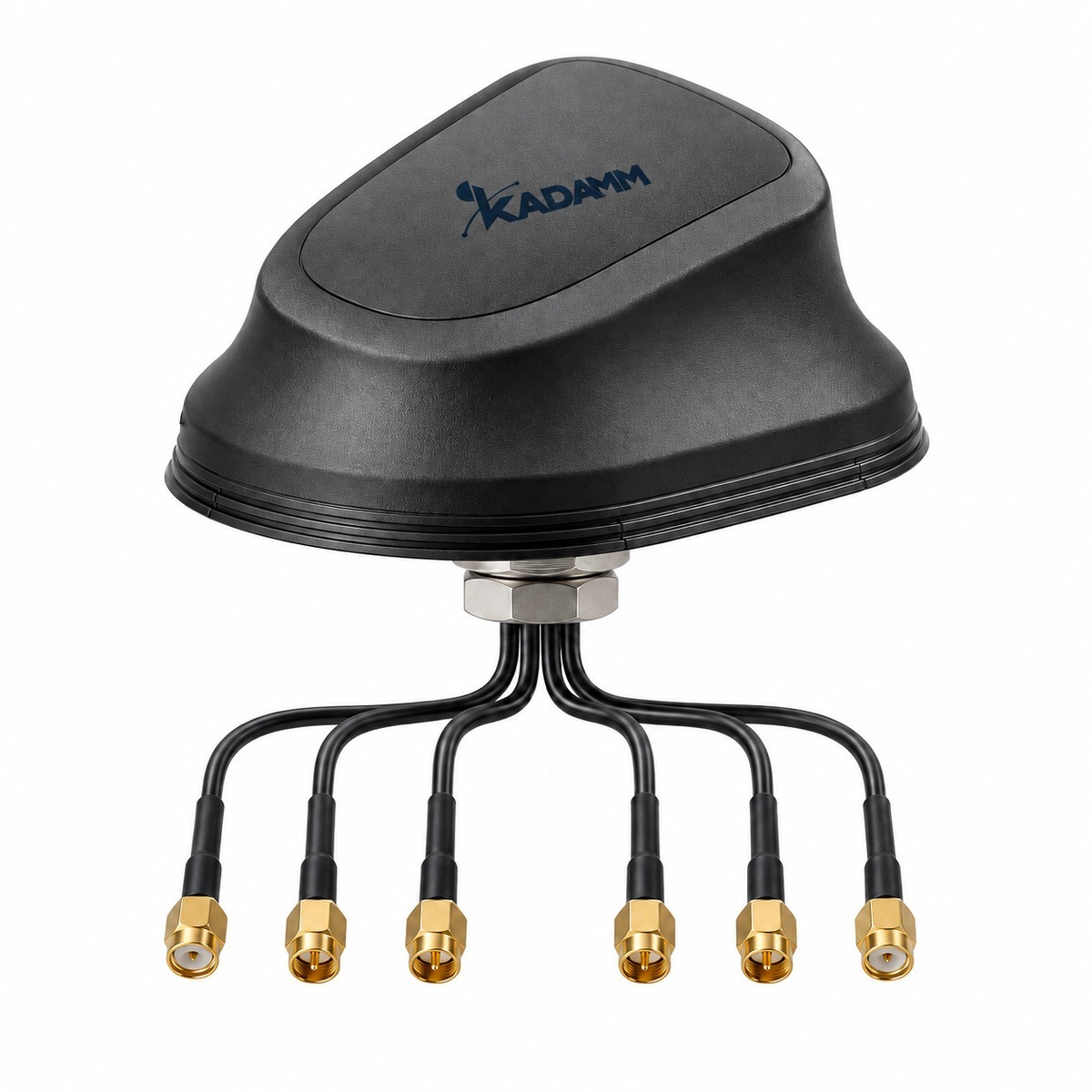

| Параметр | KADAMM 5G4-4 | KADAMM 5G4W2-4 | KADAMM LTE2W2-3 | KADAMM 5G4-3 |
|---|---|---|---|---|
