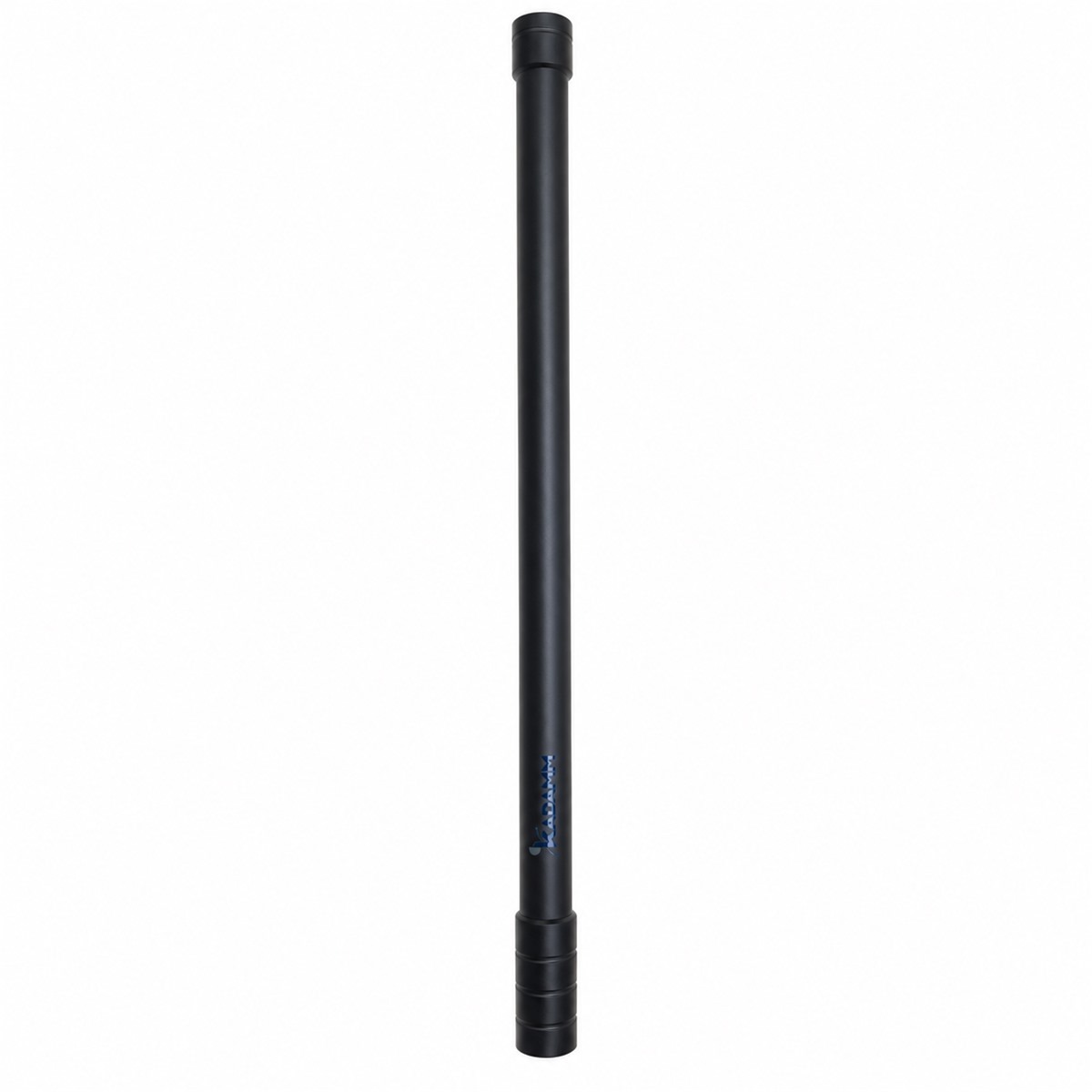

KADAMM AC-1150/1280-5 — всенаправленная стеклопластиковая антенна 1150–1280 МГц, 5,3 дБи, разъём N

KADAMM AC-1150/1280-5 — всенаправленная стеклопластиковая антенна диапазона 1150–1280 МГц. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.

Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 5,3 дБи набирается сжатием диаграммы по вертикали: энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.

Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 5,3 дБи = 3,1 дБд.

Радом из стеклопластика прочный, не боится ультрафиолета и обледенения и сохраняет форму антенны на ветру.

Пример расчёта: на 1215 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 1215 + 20·lg 3 ≈ 103,7 дБ. Антенна с усилением 5,3 дБи сокращает их на 5,3 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −62,1 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,4; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры Ø32 × 600 мм; масса 0,34 кг; крепление: хомут-защёлка; радом — стеклопластик; рабочая температура −45…+85 °C.

Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

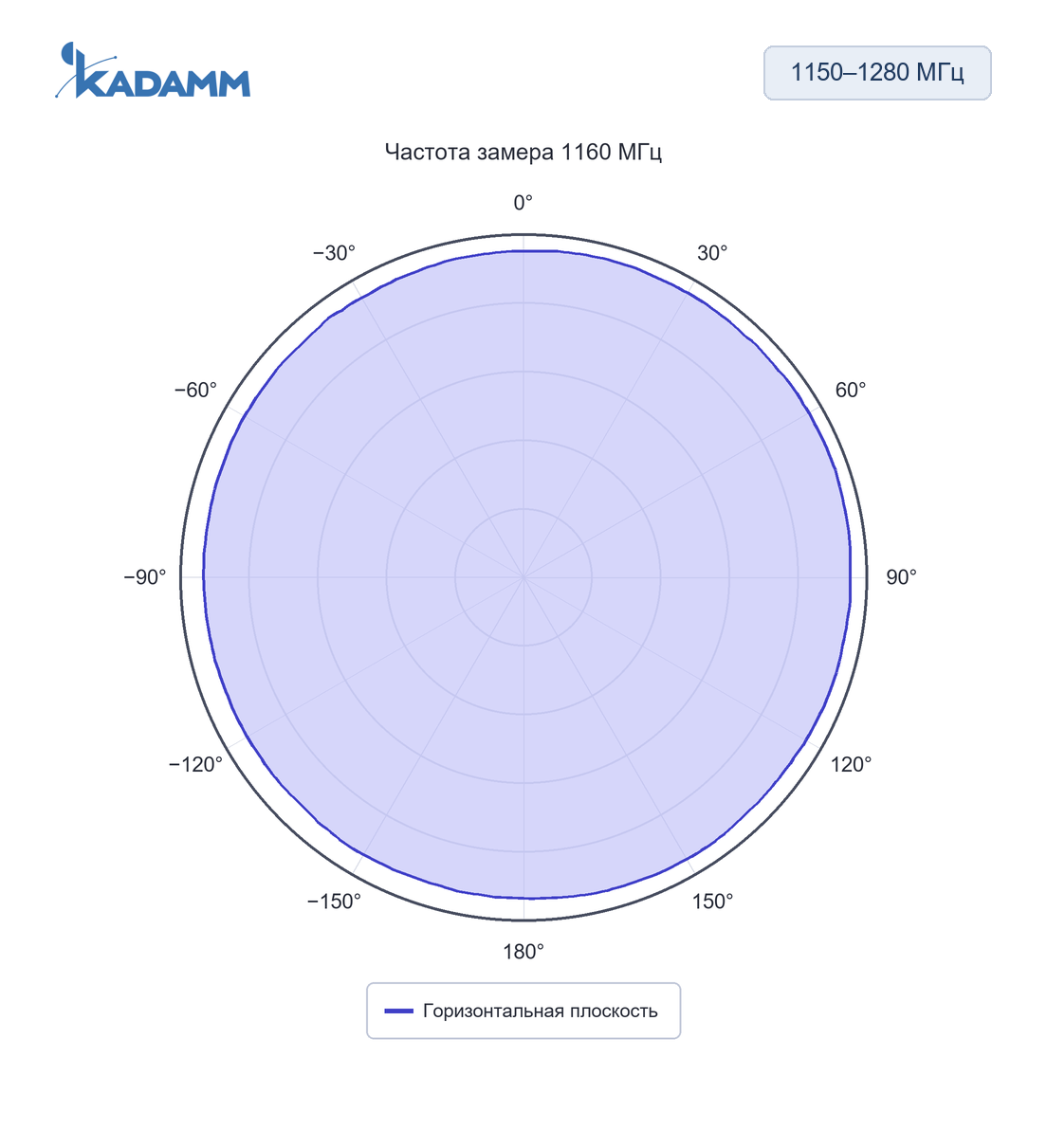

1150–1280 МГц, горизонтальная плоскость, 1160 МГц, исполнение KADAMM AC-1150/1280-5По горизонтали — круговая, усиление в максимуме 5,3 дБи.

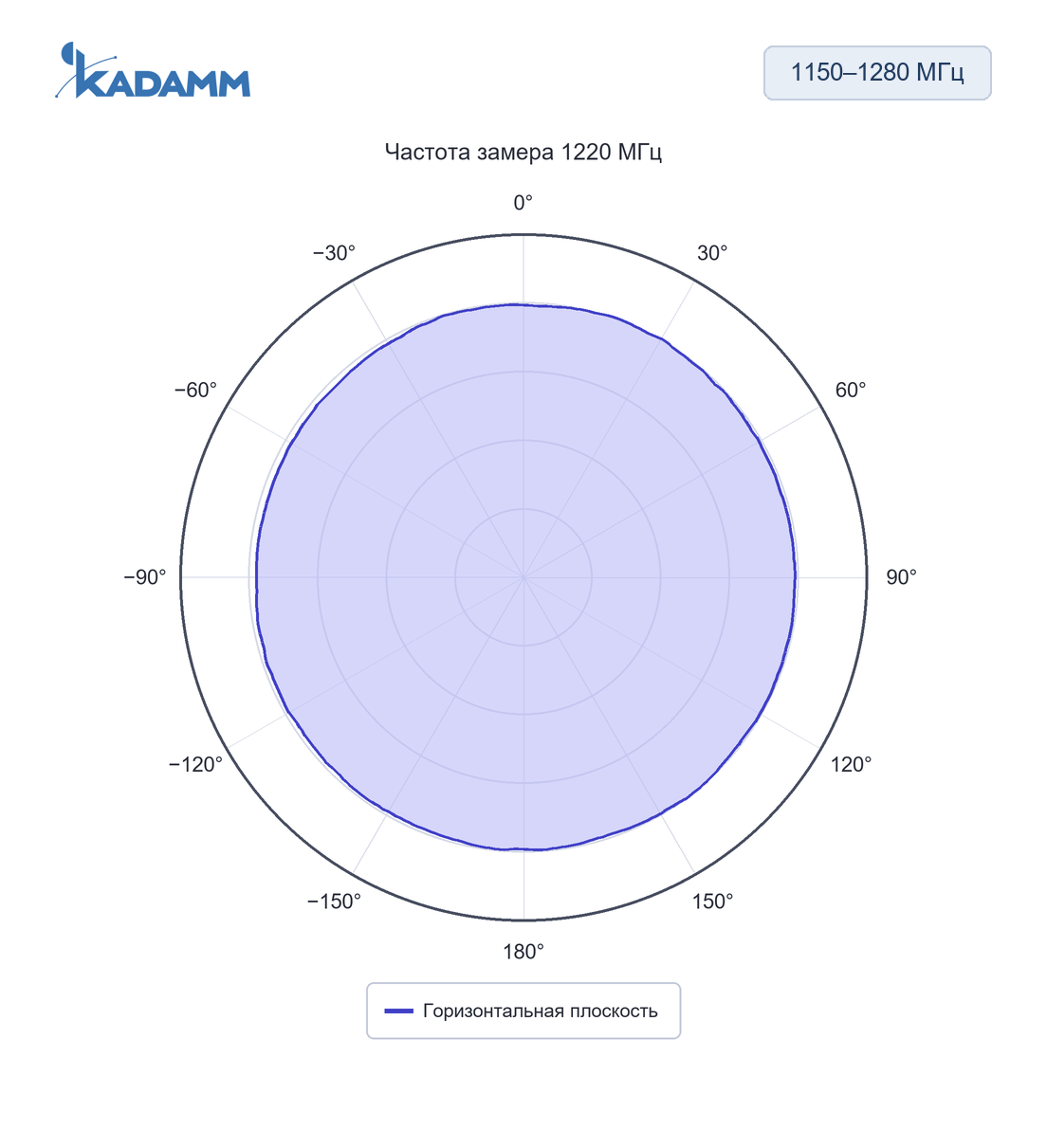

1150–1280 МГц, горизонтальная плоскость, 1220 МГц, исполнение KADAMM AC-1150/1280-5По горизонтали — круговая, усиление в максимуме 5,3 дБи.

1150–1280 МГц, горизонтальная плоскость, 1250 МГц, исполнение KADAMM AC-1150/1280-5По горизонтали — круговая, усиление в максимуме 5,3 дБи.

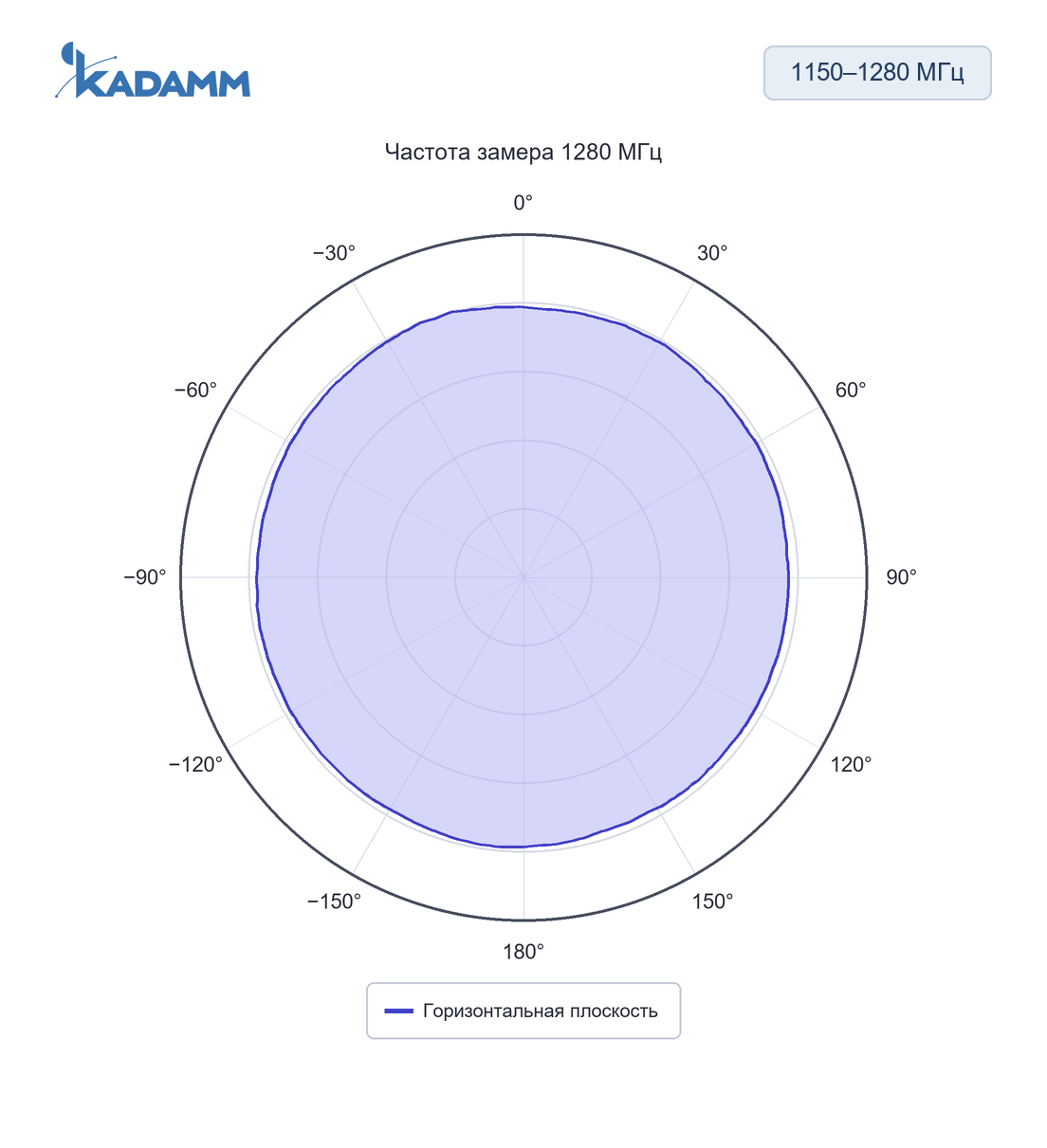

1150–1280 МГц, горизонтальная плоскость, 1280 МГц, исполнение KADAMM AC-1150/1280-5По горизонтали — круговая, усиление в максимуме 5,3 дБи.

По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.

• IEC 61169-16 — присоединительные размеры разъёмов N; у AC-1150/1280-5 — вилка N (IEC 61169-16).
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AC-1150/1280-5 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AC-1150/1280-5 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 5,3 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 5,3 = 45,3 дБм, то есть около 34 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 1215 МГц (середина полосы 1150–1280 МГц): L = 32,45 + 20·lg 1215 + 20·lg 1 = 94,1 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 45,3 − 94,1 = −48,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.

Перед заказом KADAMM AC-1150/1280-5 сверьте с проектом:

• Частоты оборудования — внутри 1150–1280 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 1×N
• Опора и крепление — хомут-защёлка
• Климат площадки — в пределах −45…+85 °C

• Крепление AC-1150/1280-5 — хомут-защёлка.
• AC-1150/1280-5 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
• Разъёмы — вилка N (IEC 61169-16).
• После затяжки соединения AC-1150/1280-5 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление AC-1150/1280-5 включают в контур заземления и молниезащиты опоры по проекту.
