Усилители-ретрансляторы BDA для радиосвязи TETRA, DMR, VHF/UHF
Усилитель-ретранслятор BDA нужен там, где носимые и возимые радиостанции теряют связь: на подземных этажах, в тоннелях, паркингах и зданиях из железобетона. Донорная антенна на крыше принимает сигнал базовой станции или ретранслятора сети, BDA усиливает его и раздаёт по антеннам внутри объекта, а сигнал радиостанций так же усиливает в обратную сторону.
В разделе три серии: полосовые BDA-R на 30–43 дБм для TETRA, DMR и UHF в корпусе IP65, BDA-I с цифровым подавлением обратной связи на 43 дБм и 8 каналов и пико-BDA-P на 20–27 дБм для помещений, в том числе для VHF 138–225 МГц и двухдиапазонный VHF + UHF.
Коротко о разделе: 8 моделей KADAMM, частоты 87–520 МГц, усиление 45–95 дБ.
Модели раздела
| Модель | Частоты | Усиление | Разъём |
|---|---|---|---|

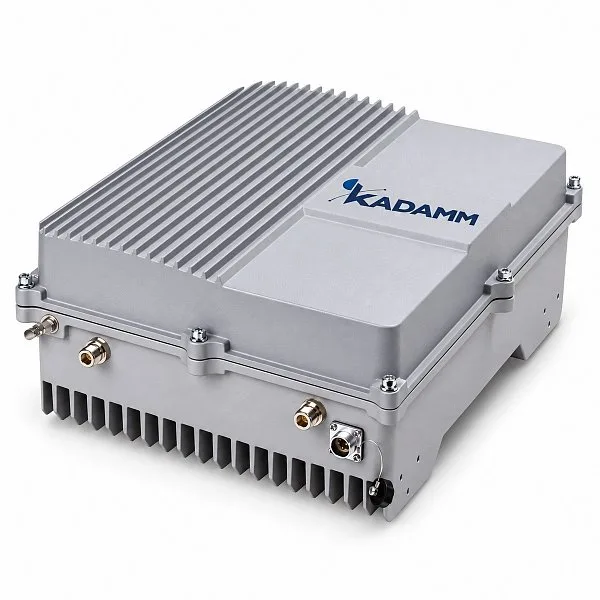

| KADAMM BDA-R | 415–420 МГц и 425–430 МГц и 452–457 МГц и 462–467 МГц | до 90 ± 3 дБ | — |

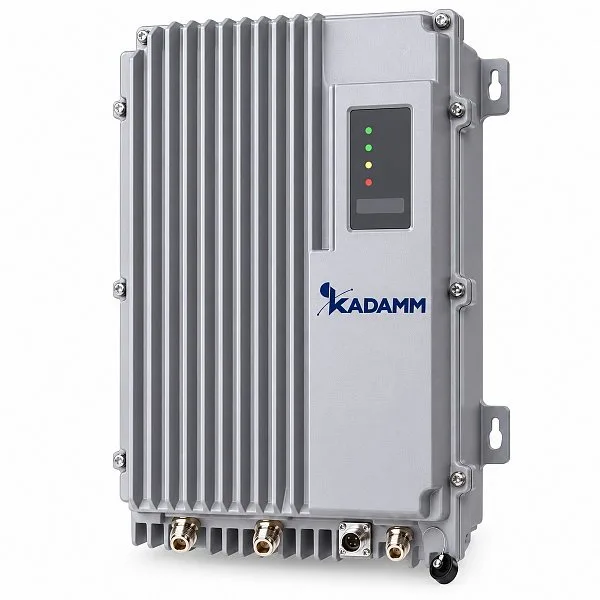

| KADAMM BDA-I | ≥25 дБ | — | — |

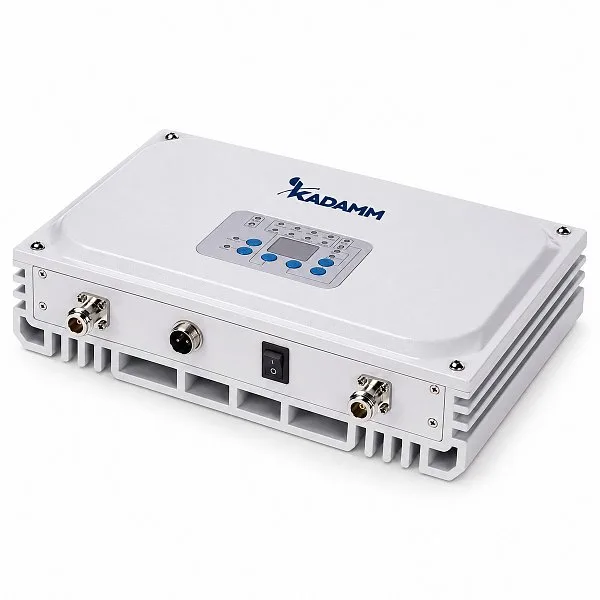

| KADAMM BDA-P | ≥20 дБ (АРУ и ручная) / ≥20 дБ / ≥20 дБ (АРУ и ручная) / ≥20 дБ | 65–70 дБ | — |

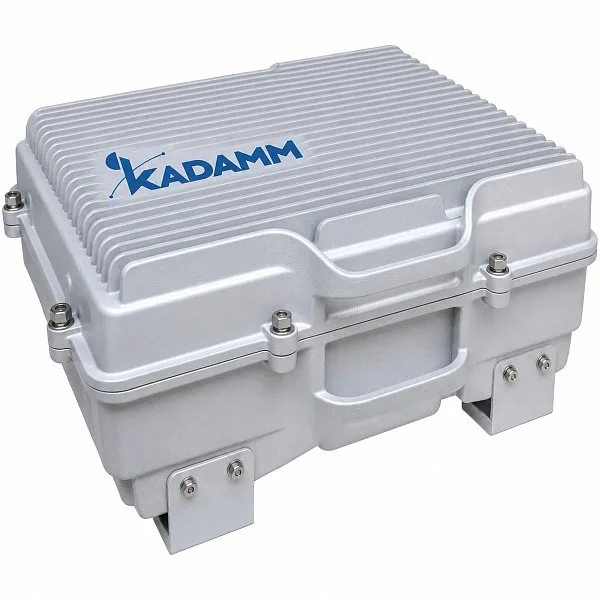

| KADAMM BDA-S | 350–500 МГц вверх и вниз, по заказу | 75–90 дБ | 2 × N (розетка), 50 Ом |

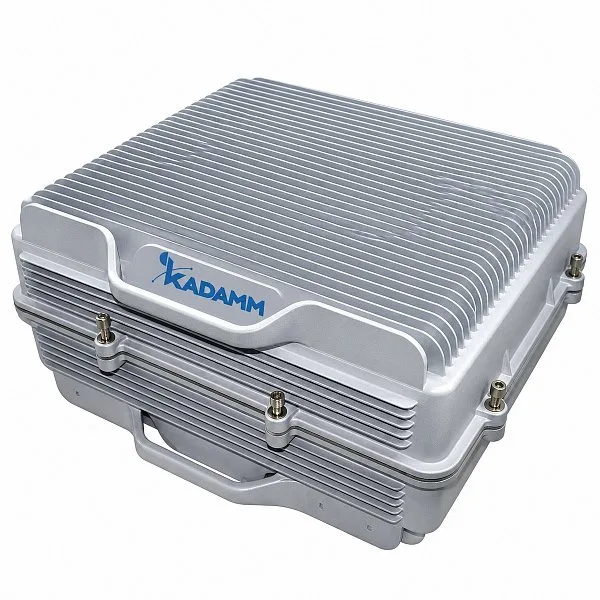

| KADAMM BDA-V | 150–171 МГц | 85–95 дБ | N |

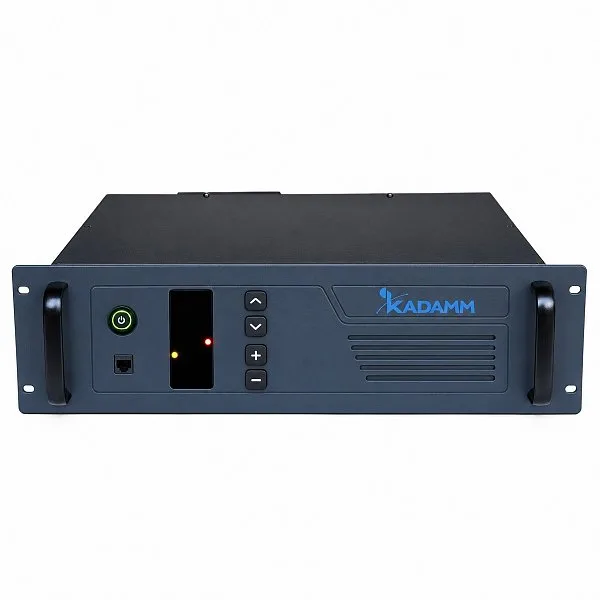

| KADAMM RPT-D | 136–174 МГц и 400–470 МГц | — | — |

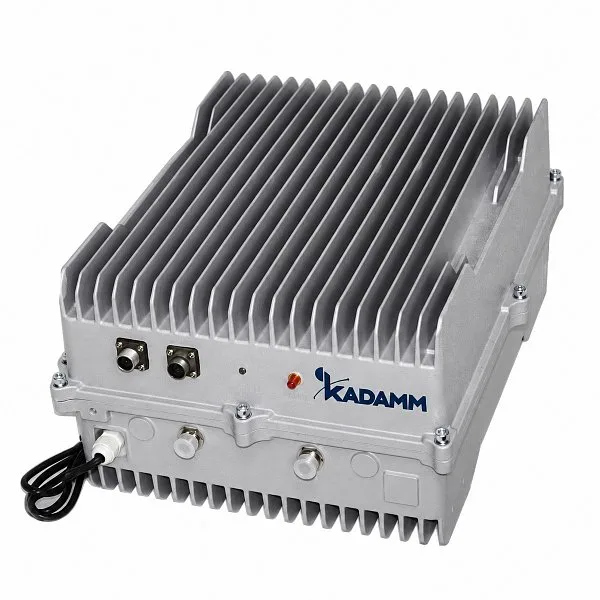

| KADAMM BDA-F | 87–108 МГц и 380–395 МГц | до 95 дБ | N (розетка) |

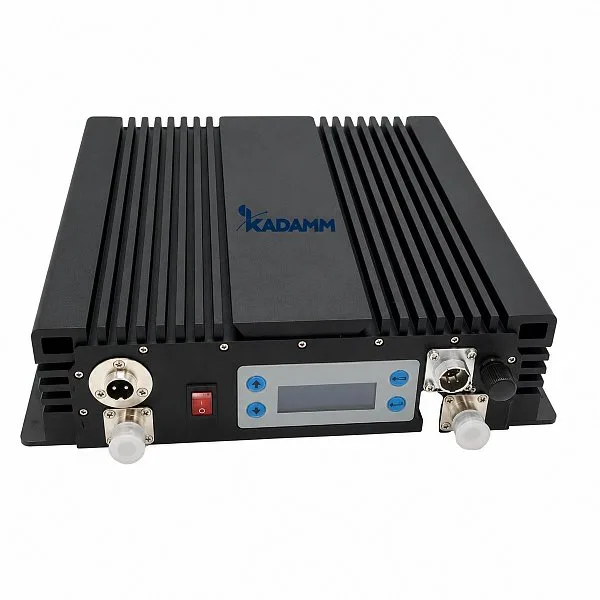

| KADAMM BDA-L | 136–174 МГц и 340–520 МГц | 45 дБ | N (розетка) |
Где применяют
- Тоннели метро и автодорог, подземные паркинги — связь служб эксплуатации и аварийных бригад.
- Подвалы, технические этажи и шахты производственных зданий, где радиостанции охраны теряют сеть.
- Торговые и деловые центры с железобетонным каркасом: покрытие сети TETRA или DMR на всех этажах.
- Отдельные помещения и этажи — пико-BDA рядом с зоной, где нет связи.
Как выбрать усилитель-ретранслятор BDA
- Сначала частоты сети: BDA пропускает только свою полосу, она задаётся до производства — от 1 до 15 МГц.
- Полосовой BDA-R ставят, если донорную и внутренние антенны можно разнести по высоте или стенами: усиление не должно превышать развязку между ними, иначе усилитель возбудится.
- Если антенны разнести нельзя, берут BDA-I: подавление обратной связи позволяет работать с усилением на 10 дБ больше развязки антенн.
- Мощность выбирают по объекту: 20–27 дБм — этаж или подвал, 30–43 дБм — тоннель, паркинг, большое здание.
