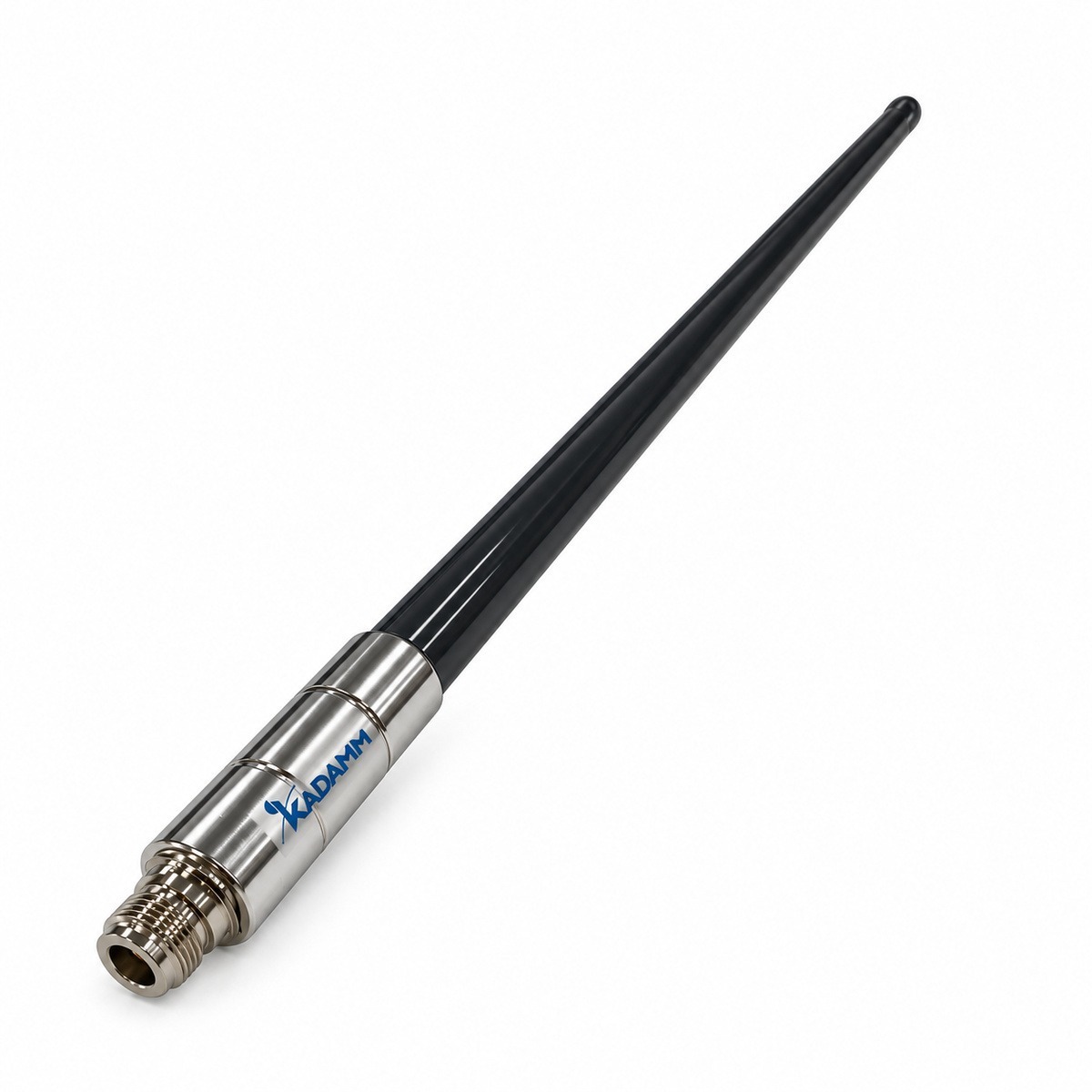

KADAMM AOU-1710/2500 — всенаправленные антенны 1710–2500 МГц: 10–12 дБи, 4 модели

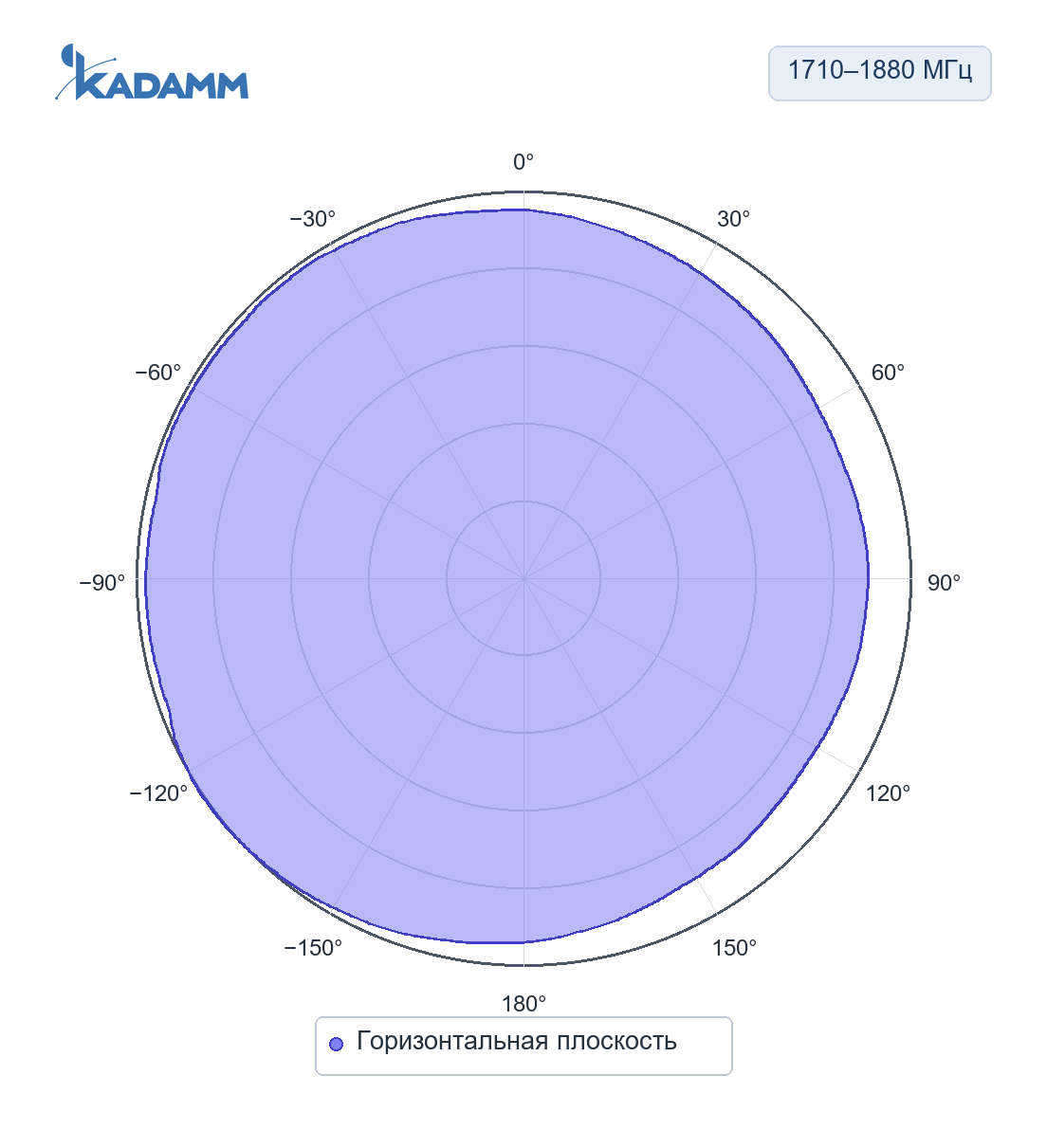

KADAMM AOU-1710/2500 — всенаправленные антенны диапазона 1710–2500 МГц (по модели — см. таблицу). Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.

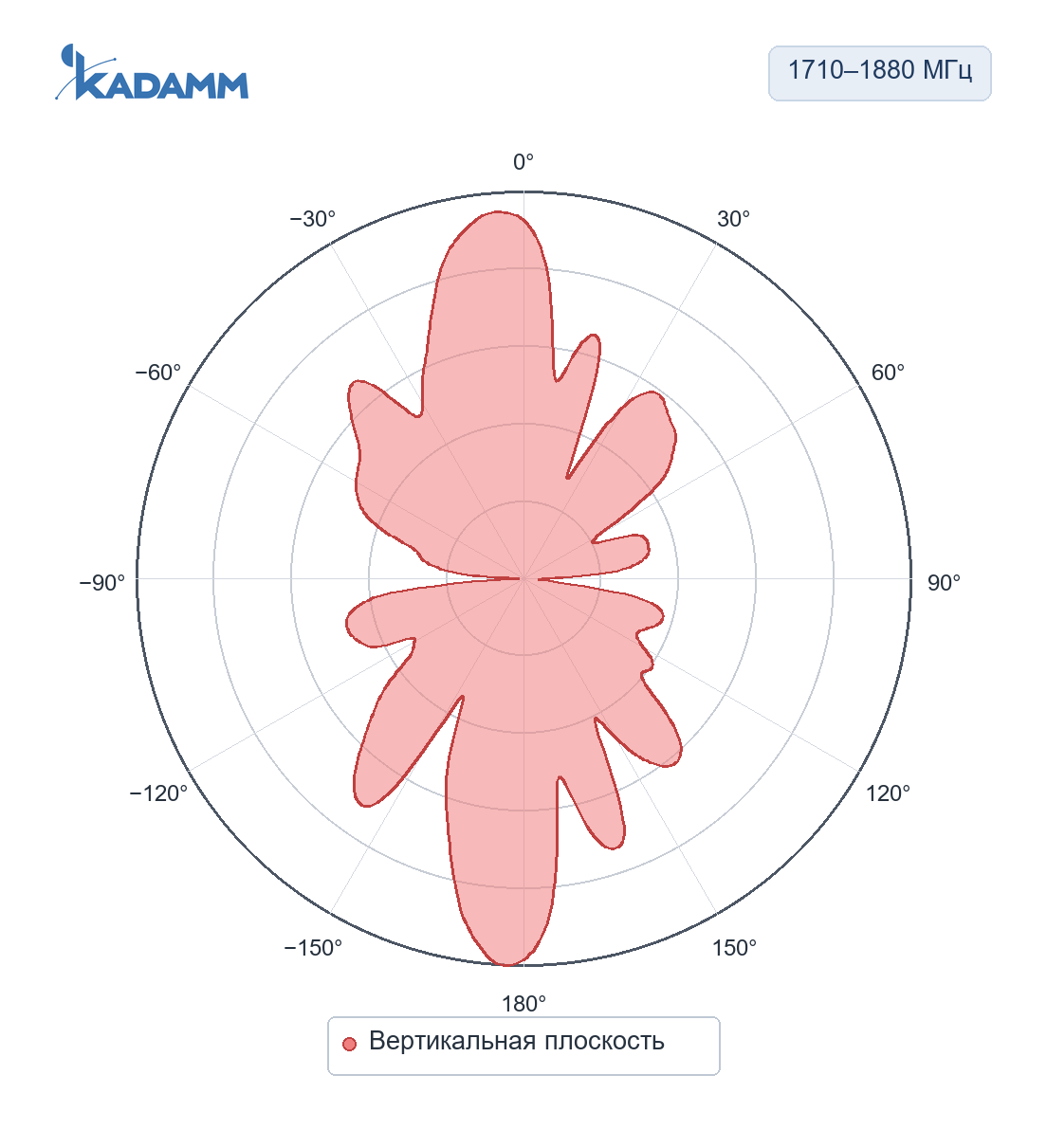

Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 11–12 дБи (по модели) набирается сжатием диаграммы по вертикали: энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.

Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 12 дБи = 9,8 дБд.

Пример расчёта: на 2105 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 2105 + 20·lg 3 ≈ 108,5 дБ. Антенна с усилением 11 дБи сокращает их на 11 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −55,5 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

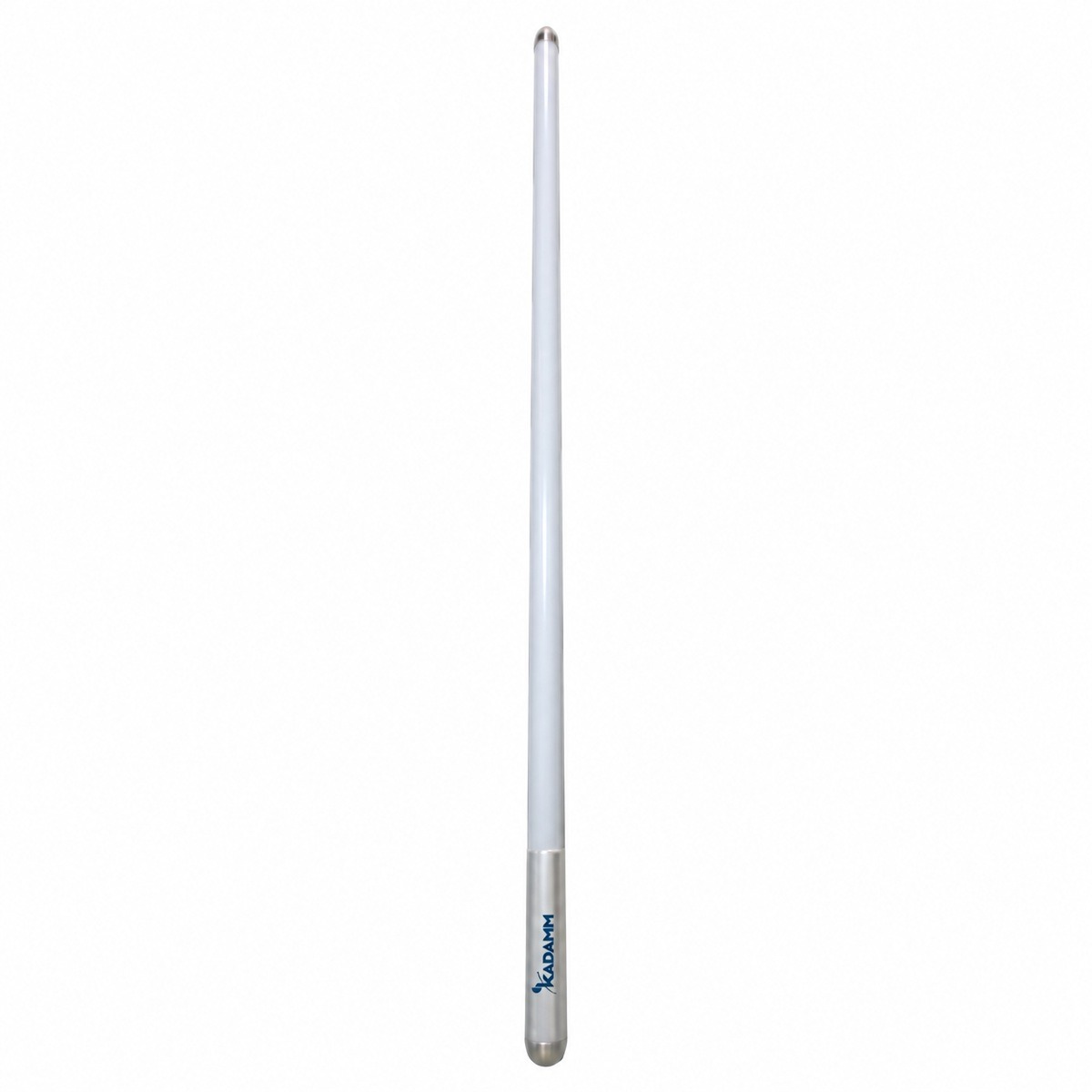

Конструкция и условия работы: размеры по модели — см. таблицу; масса по модели — см. таблицу; рабочая температура −40…+65 °C; KADAMM AOU-1710/1880-12 — −40…+60 °C.

Разъём — по модели — см. таблицу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• ГОСТ Р 51318.22 — документ, на который ссылается техническое описание AOU-1710/2500.
• IEC 60529 — документ, на который ссылается техническое описание AOU-1710/2500.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AOU-1710/2500 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 10 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 10 = 50 дБм, то есть около 100 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2105 МГц (середина полосы 1710–2500 МГц): L = 32,45 + 20·lg 2105 + 20·lg 1 = 98,9 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 50 − 98,9 = −48,9 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.

Сети и службы в полосах AOU-1710/2500:

Перед заказом KADAMM AOU-1710/2500 сверьте с проектом:

• Частоты оборудования — внутри 1710–2500 МГц
• Мощность на порт — не выше 100 Вт
• Климат площадки — в пределах −40…+65 °C; KADAMM AOU-1710/1880-12 — −40…+60 °C

• Разъёмы — по модели — см. таблицу.
• Разъёмы AOU-1710/2500 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление AOU-1710/2500 включают в контур заземления и молниезащиты опоры по проекту.
