KADAMM AOU-698/4000-4 — сверхширокополосная всенаправленная антенна 698–960 / 1710–2700 / 3400–4000 МГц, 4 дБи, 360°, 1 порт

KADAMM AOU-698/4000-4 — сверхширокополосная всенаправленная антенна диапазона 698–960 / 1710–2700 / 3400–4000 МГц. Одна антенна перекрывает все сотовые диапазоны от нижних до верхних и, как правило, Wi-Fi: вместо набора узкополосных антенн на объект ставят одну, и её не нужно менять при смене оператора или стандарта связи.

Плата за широкую полосу — усиление и ширина вертикального луча меняются по поддиапазонам (2,5 ± 0,5 / 3 ± 0,5 / 3,5 ± 0,5 / 4 ± 0,5 дБи): на нижних частотах антенна электрически короче, усиление там обычно ниже. Поэтому для расчёта берут значение усиления в той полосе, где работает оборудование.

Пример расчёта: на 829 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 829 + 20·lg 10 ≈ 110,8 дБ. Антенна с усилением 2,5 дБи сокращает их на 2,5 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −74,8 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,8; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

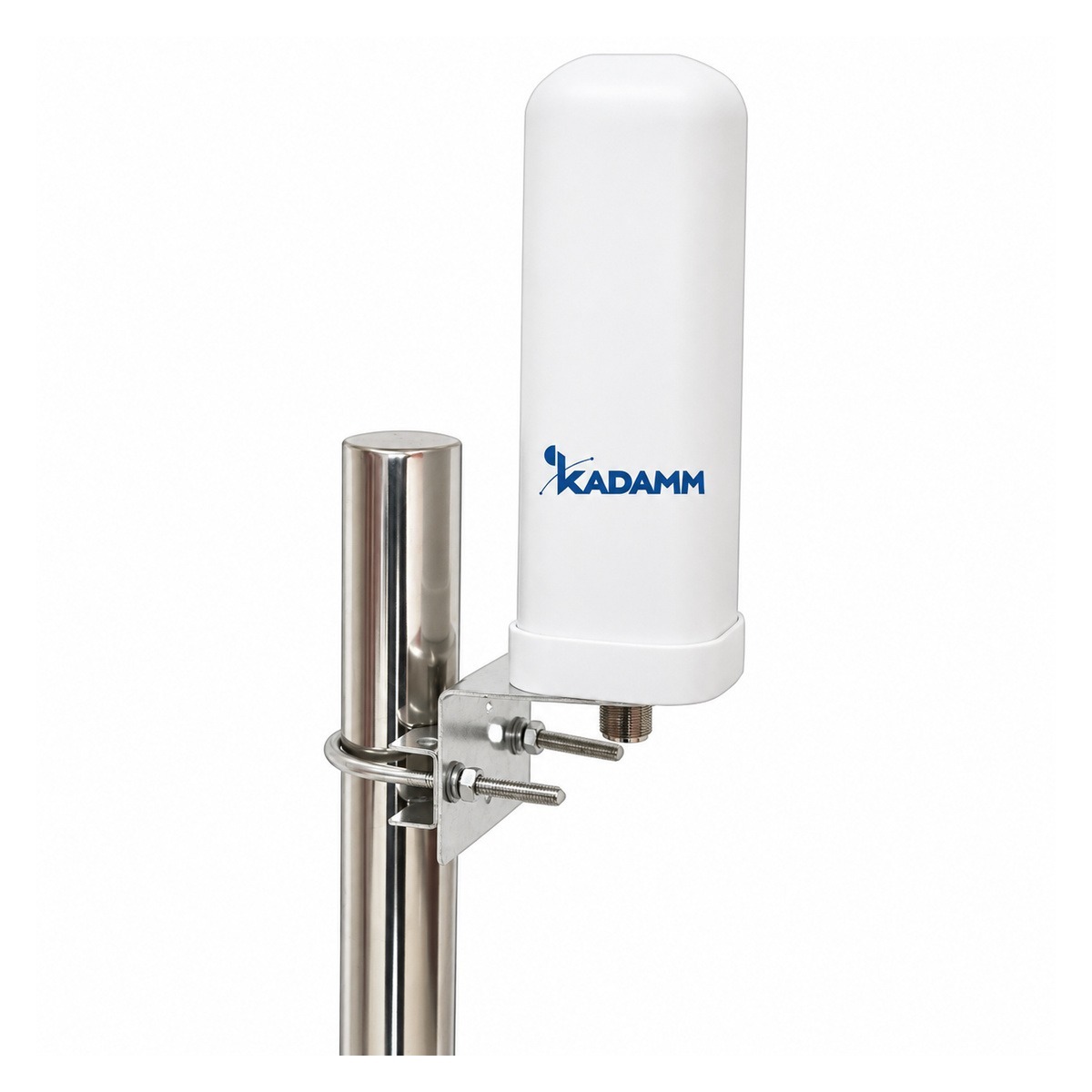

Конструкция и условия работы: размеры 191 × 67 × 67 мм; масса 0,25 кг; крепление: на стену или на трубу (хомут в комплекте); радом — abs-пластик; рабочая температура −55…+60 °C.

Разъём — 1×4.3-10. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

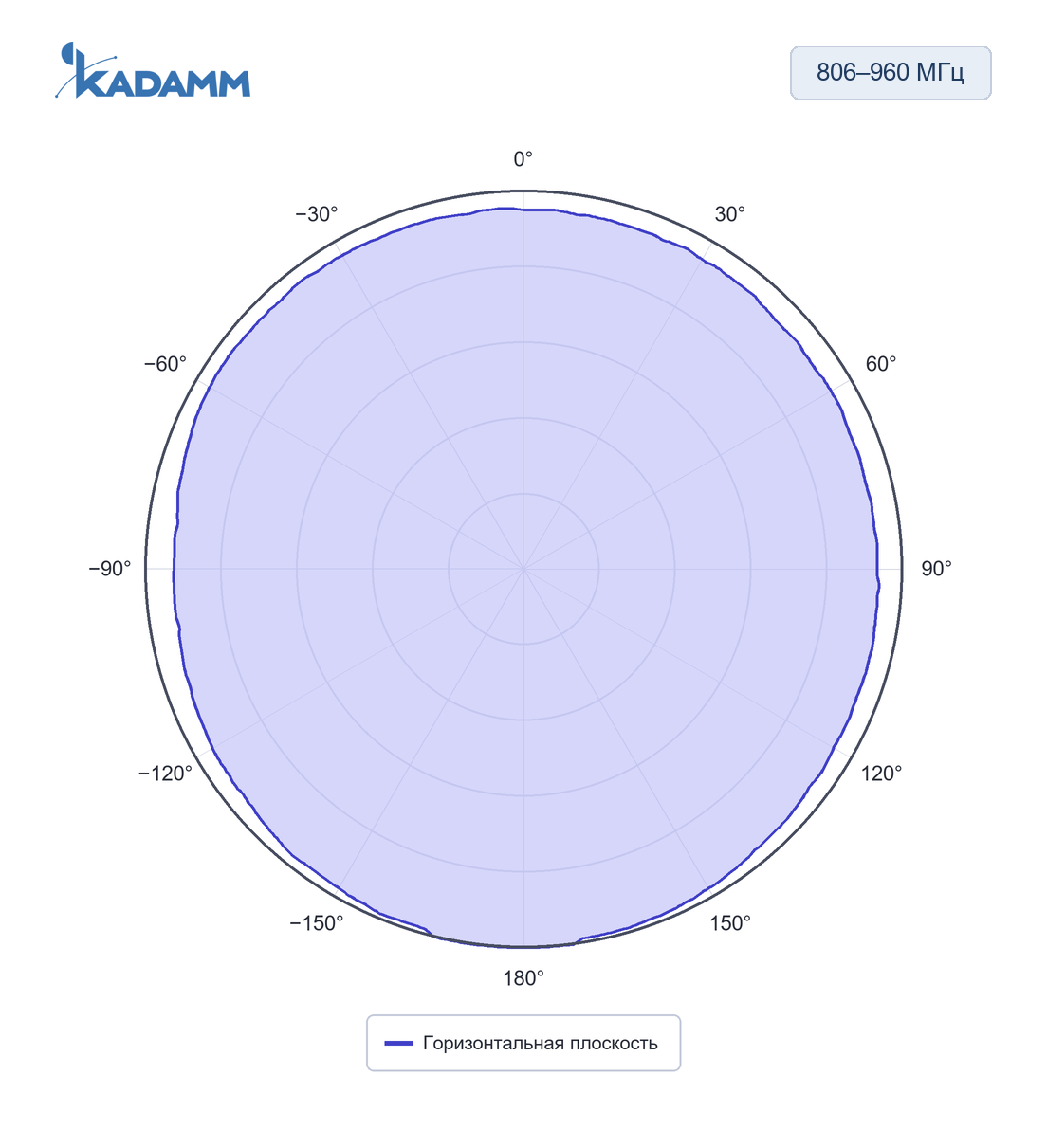

806–960 МГц, горизонтальная плоскость, частота замера 900 МГцПо горизонтали — круговая, усиление в максимуме 3 ± 0,5 дБи.

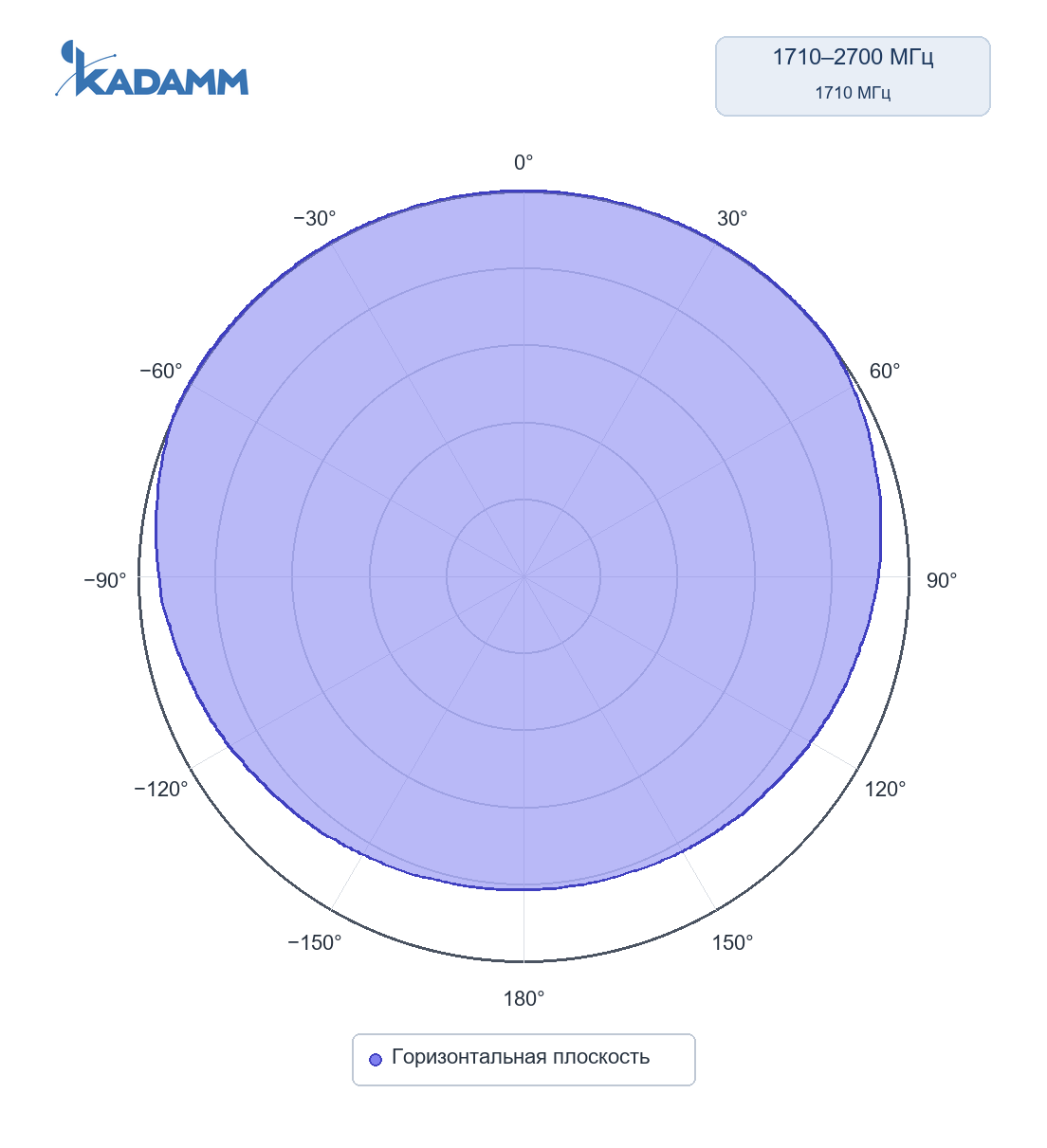

1710–2700 МГц, горизонтальная плоскость, частота замера 1710 МГцПо горизонтали — круговая, усиление в максимуме 3,5 ± 0,5 дБи.

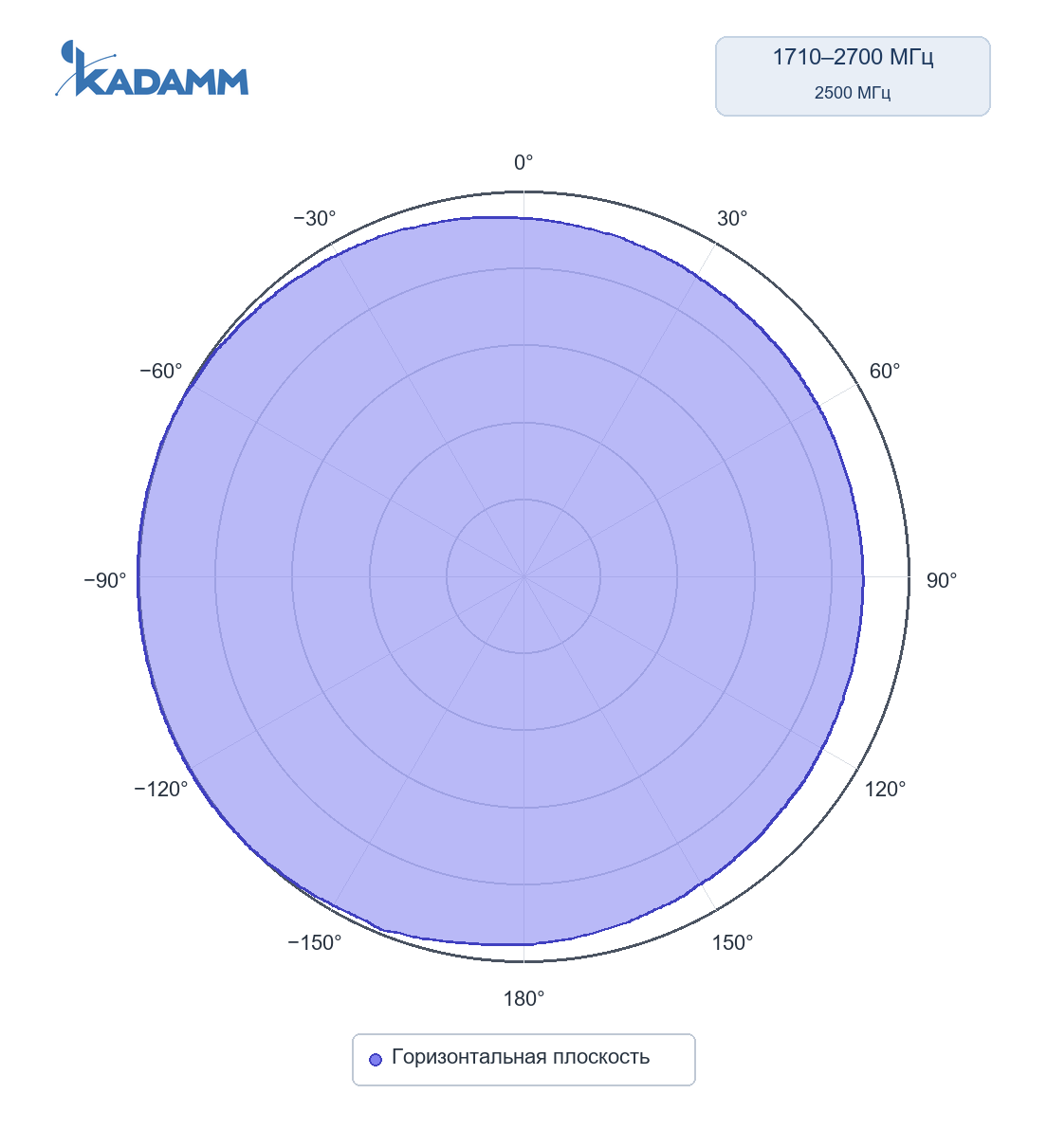

1710–2700 МГц, горизонтальная плоскость, частота замера 2500 МГцПо горизонтали — круговая, усиление в максимуме 3,5 ± 0,5 дБи.

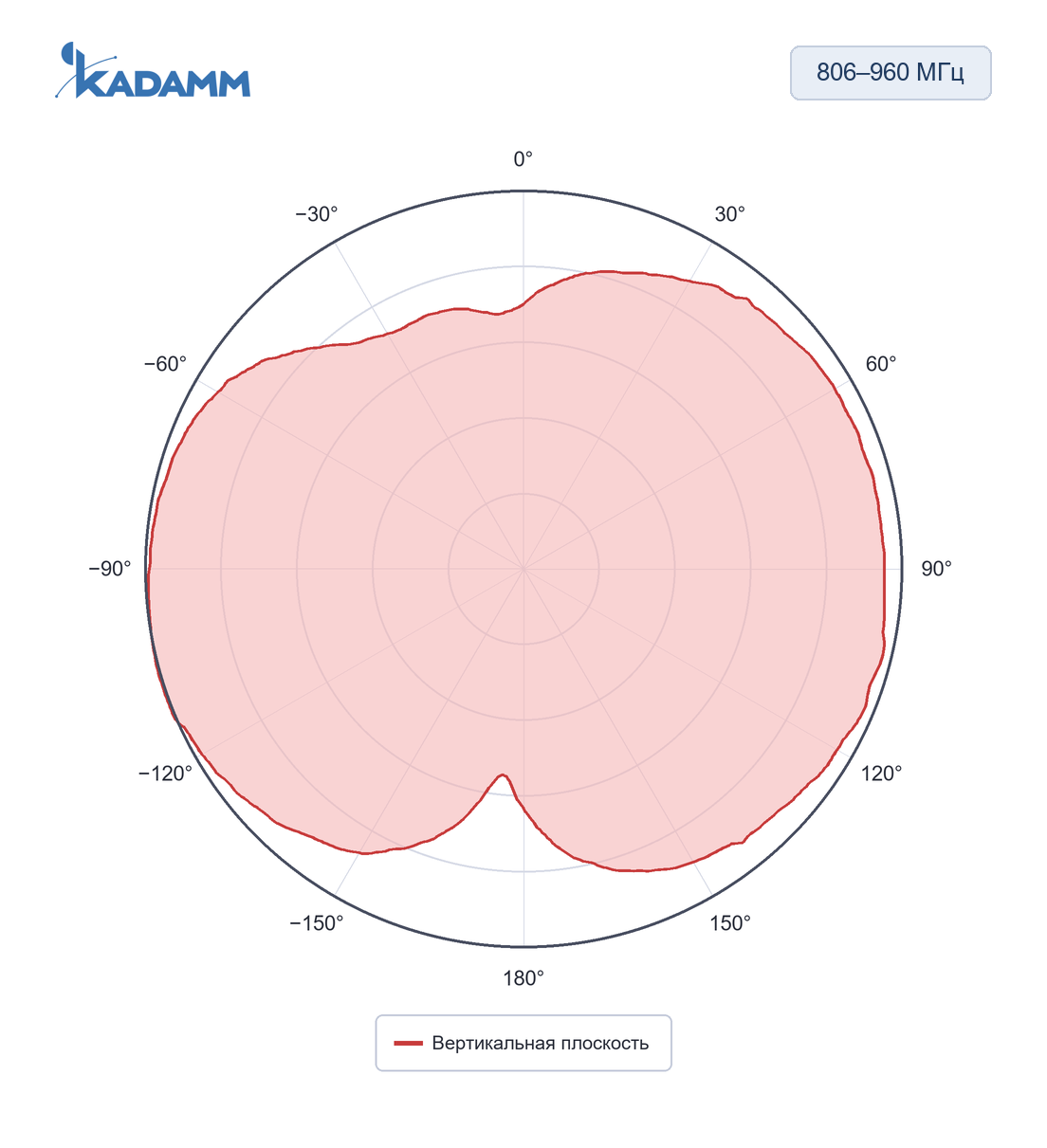

806–960 МГц, вертикальная плоскость, частота замера 900 МГцПо вертикали 65°, усиление в максимуме 3 ± 0,5 дБи.

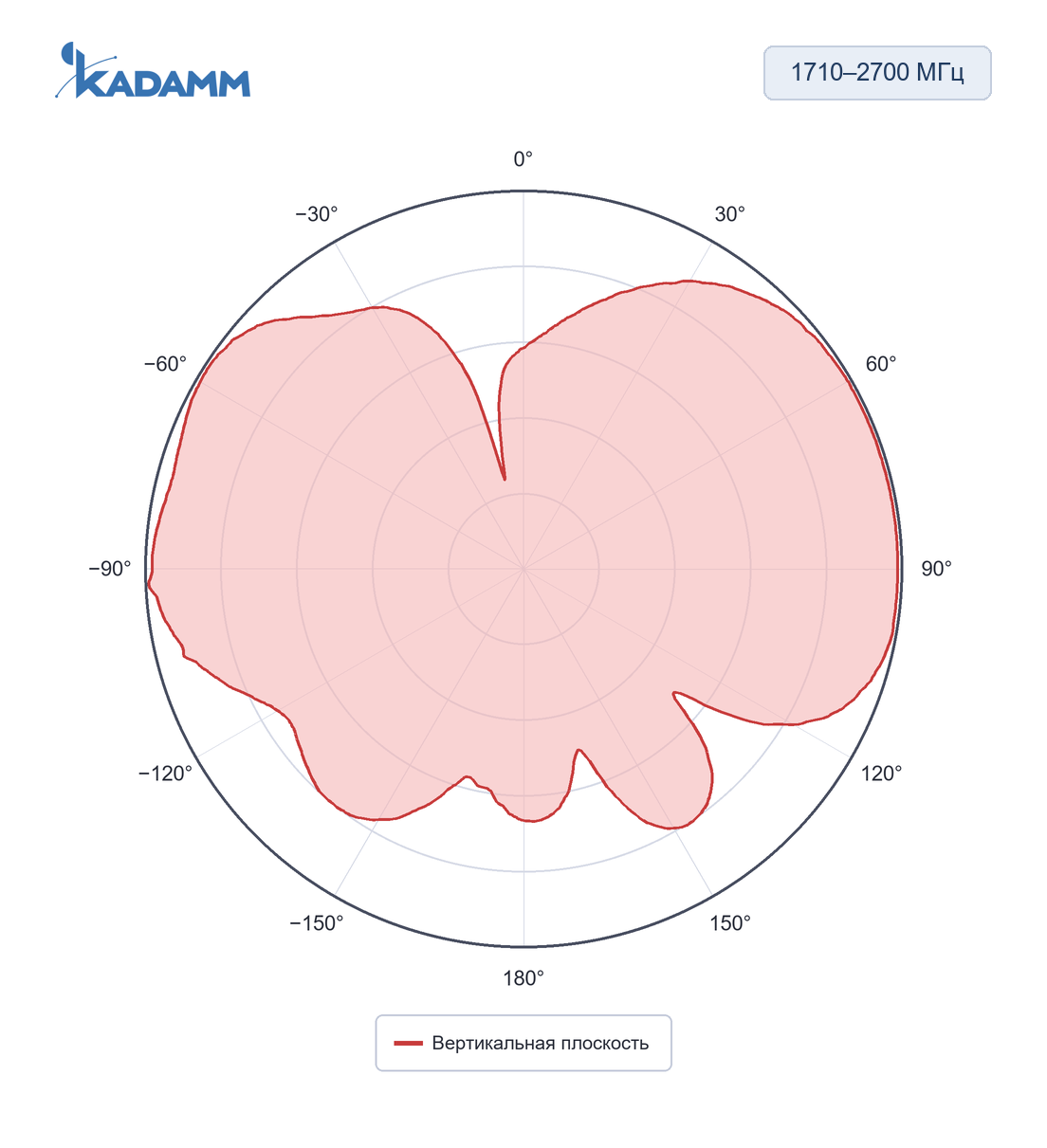

1710–2700 МГц, вертикальная плоскость, частота замера 1710 МГцПо вертикали 45°, усиление в максимуме 3,5 ± 0,5 дБи.

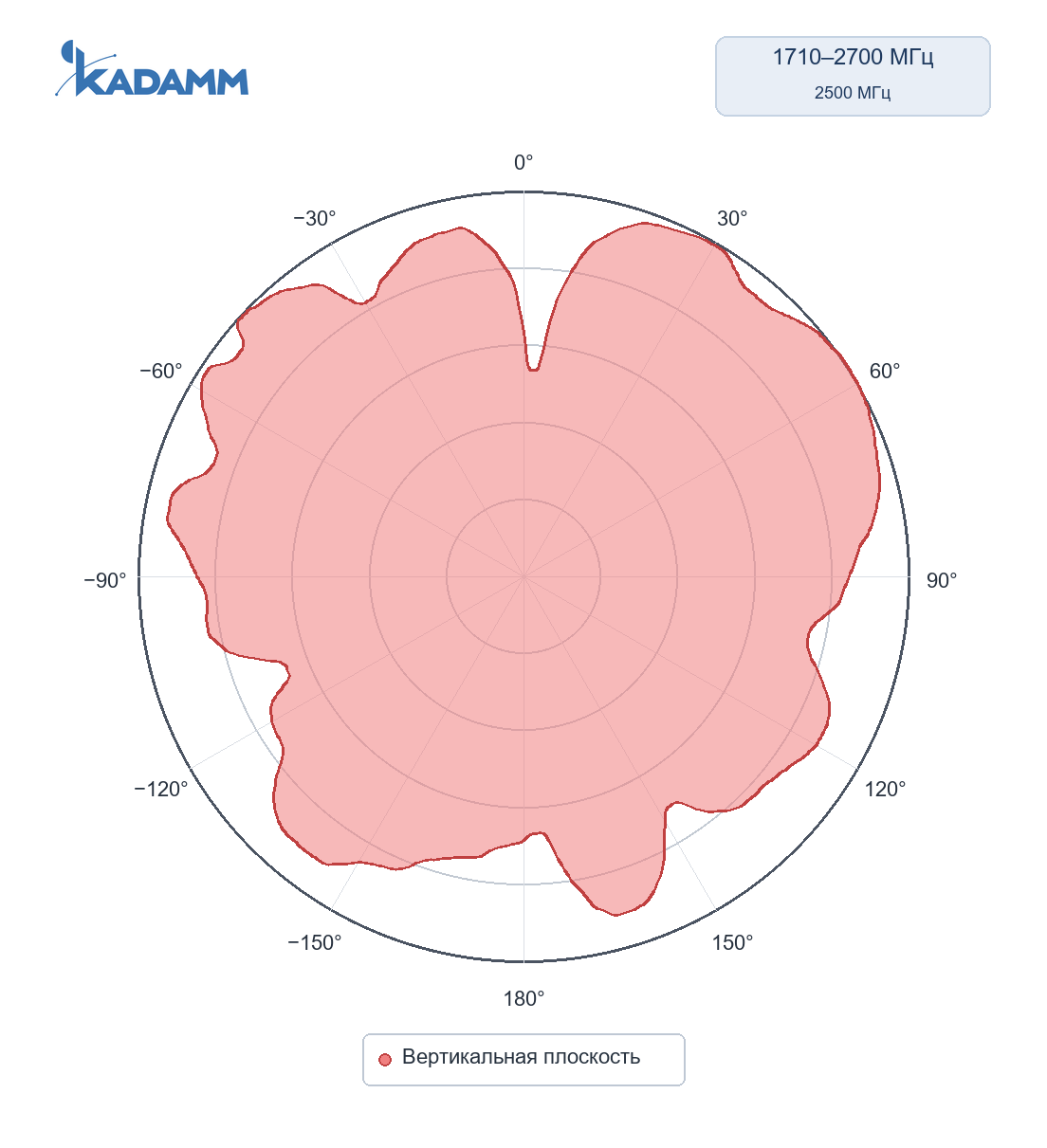

1710–2700 МГц, вертикальная плоскость, частота замера 2500 МГцПо вертикали 45°, усиление в максимуме 3,5 ± 0,5 дБи.

По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение −153 дБн для AOU-698/4000-4.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у AOU-698/4000-4 — розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы AOU-698/4000-4 покрывают 13 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AOU-698/4000-4 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AOU-698/4000-4 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 4 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 4 = 44 дБм, то есть около 25 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2349 МГц (середина полосы 698–4000 МГц): L = 32,45 + 20·lg 2349 + 20·lg 1 = 99,9 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 44 − 99,9 = −55,9 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Сверхширокополосные антенны ставят на многодиапазонные шлюзы и модемы, в системы покрытия зданий, на объекты, где работают несколько операторов и стандартов.

Сети и службы в полосах AOU-698/4000-4:

Перед заказом KADAMM AOU-698/4000-4 сверьте с проектом:

• Частоты оборудования — внутри 698–4000 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 1×4.3-10
• Опора и крепление — на стену или на трубу (хомут в комплекте)
• Климат площадки — в пределах −55…+60 °C

• Крепление AOU-698/4000-4 — на стену или на трубу (хомут в комплекте).
• AOU-698/4000-4 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
• Разъёмы — розетка 4.3-10 (IEC 61169-54).
• Уличные соединения AOU-698/4000-4 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление AOU-698/4000-4 включают в контур заземления и молниезащиты опоры по проекту.
