KADAMM · Коллинеарная всенаправленная антенна для стационарной радиостанции

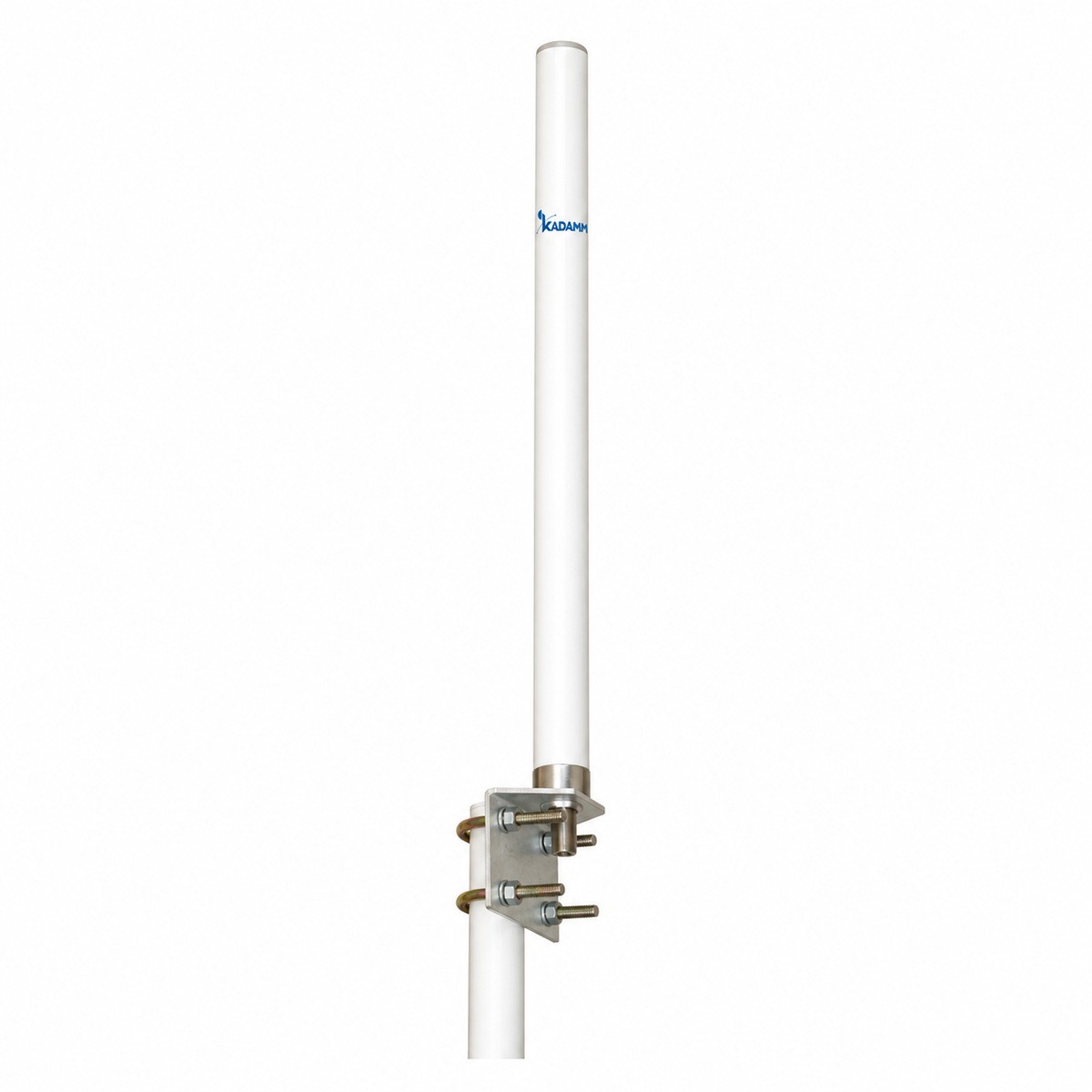

Модель KADAMM AC-1508: коллинеарная всенаправленная антенна для стационарной радиостанции, 1570–1580 МГц, усиление 8 дБи.
1570–1580 МГц
Диапазон
8 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
1×N
Разъёмы
1200 мм
Высота
О модели
Рабочий диапазон KADAMM AC-1508 — 1570–1580 МГц. Усиление 8 дБи — у KADAMM AC-1508 заметный выигрыш по дальности без узкого луча.
Поляризация — вертикальная. Разъёмы: 1×N.
Масса — 0,7 кг.
На что смотреть при подборе
Полоса 1570–1580 МГцВсе рабочие частоты объекта должны укладываться в полосу, заявленную для AC-1508.
Усиление 8 дБиДля KADAMM AC-1508 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.
КСВН ≤1,5Согласование KADAMM AC-1508 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Мощность 100 ВтПредел для KADAMM AC-1508 на один порт; суммарную мощность передатчиков сверяйте с ним.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1570–1580 МГц |
| Коэффициент усиления, дБи | 8 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Высота | 1200 мм |
| Масса антенны | 0,7 кг |
Вопросы по модели
На каких частотах работает KADAMM AC-1508?
Рабочий диапазон AC-1508 — 1570–1580 МГц.
Какое усиление у KADAMM AC-1508?
Коэффициент усиления AC-1508 — 8 дБи.
Какой разъём у KADAMM AC-1508?
У AC-1508 — 1×N. Нужен другой тип разъёма — назовите его в запросе на подбор.
Есть ли документы на KADAMM AC-1508?
Для AC-1508 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
Другие модели раздела — каталог KADAMM.
Подбор KADAMM AC-1508 под ваш объект
