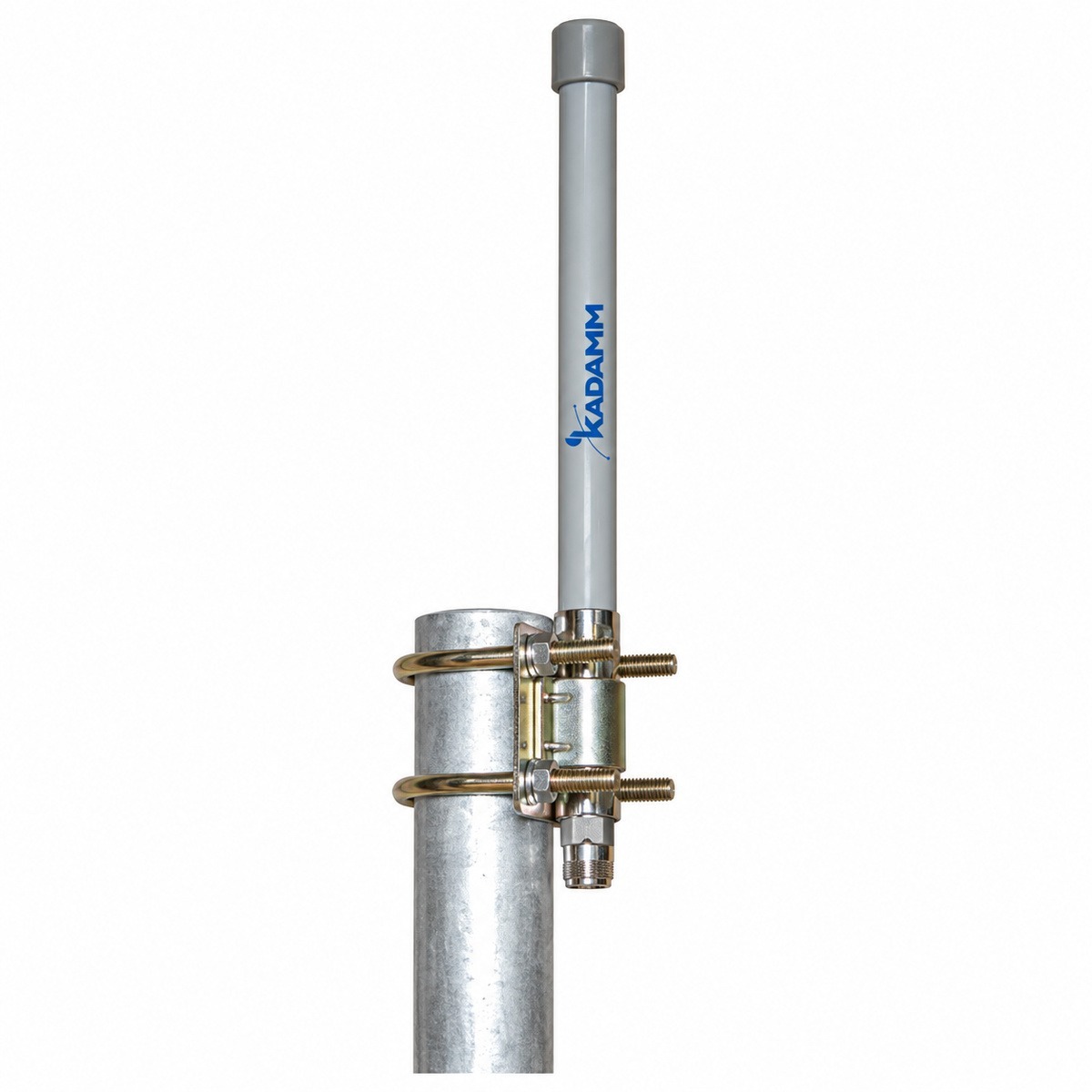

KADAMM AC-1308 — коллинеарная всенаправленная антенна для стационарной радиостанции: 1392–1460 МГц, усиление 8 дБи.
О модели
Рабочий диапазон KADAMM AC-1308 — 1350–1460 МГц. При усилении 8 дБи модель AC-1308 подходит для зоны средней протяжённости. Диаграмма круговая: KADAMM AC-1308 одинаково работает во все стороны по горизонтали.
Поляризация — вертикальная. Разъёмы: N.
Масса — 0,4–0,8 кг. Крепление: Ø40–50 мм.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Исполнения
| Артикул | Диапазон частот, МГц | Ширина ДН (В) | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|---|---|
| KADAMM AC-1308 | 1392–1460 | — | розетка N | 1000 | 0,4 |
| KADAMM AC-1308-2 | 1350–1450 | 13° | розетка N | Ø36×(1220±10) | 0,8 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Высота | 1000 мм |
| Масса антенны | 0,4–0,8 кг |
| Крепление на трубу | Ø40–50 мм |
Вопросы по модели
Рабочий диапазон AC-1308 — 1350–1460 МГц.
Коэффициент усиления AC-1308 — 8 дБи. Ширина луча по горизонтали — 360°.
N. Исполнение AC-1308 с другим разъёмом — уточняйте у менеджера.
Крепление AC-1308: Ø40–50 мм.
Для AC-1308 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
