Коллинеарная всенаправленная антенна для стационарной радиостанции: 824–896 МГц, усиление 9 дБи.
Что представляет собой антенна

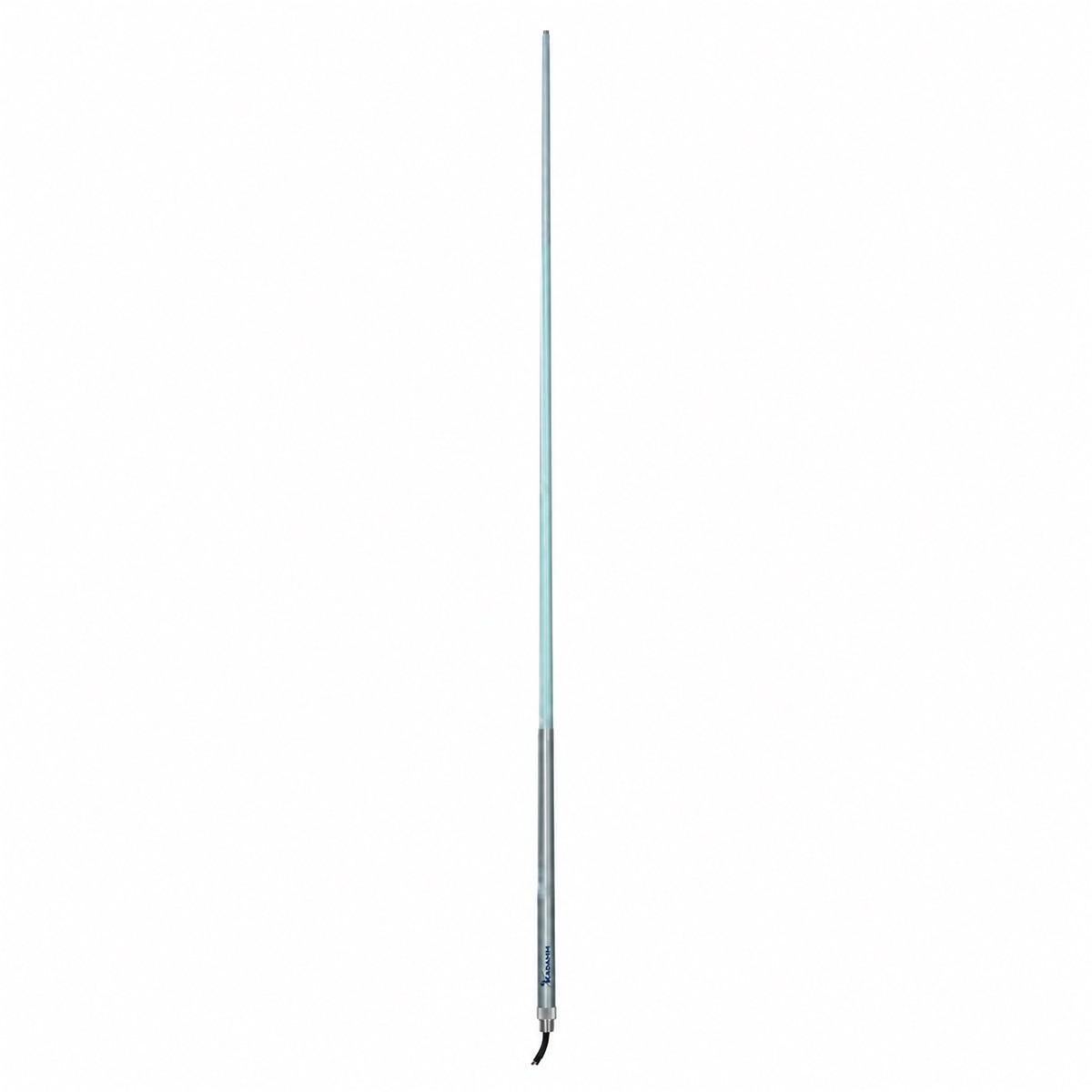

KADAMM AC-82009 — коллинеарная всенаправленная антенна для стационарной радиостанции диапазона 824–896 МГц. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.
Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 9 дБи набирается сжатием диаграммы по вертикали (вертикальный луч 13°): энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.
Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 9 дБи = 6,8 дБд.
На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.
Пример расчёта: на 860 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 860 + 20·lg 10 ≈ 111,1 дБ. Антенна с усилением 9 дБи сокращает их на 9 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −62,1 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры Ø35 × 1800 мм.
Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 824–896 МГц, у AC-2409 — 2400–2500 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 824–896 МГц, у AC-61010 — 617–2700 МГц
- Усиление 9 дБи, у AC-61010 — 10 дБи (меньше на 1 дБ)
KADAMM AC-61010 даёт больше усиления; у KADAMM AC-82009 в пользу выбора — свой набор полос.
- Полосы 824–896 МГц, у AC-1308 — 1350–1460 МГц
- Усиление 9 дБи, у AC-1308 — 8 дБи (больше на 1 дБ)
У KADAMM AC-82009 больше усиление; KADAMM AC-1308 выбирают, если важен её набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AC-82009 с запасом по краям.
Значение AC-82009 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 360°; по ней видно, какой сектор закрывает AC-82009.
Согласование AC-82009 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AC-82009.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 824–896 МГц |
| Коэффициент усиления, дБи | 9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 13° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Габариты (диаметр × высота) | Ø35 × 1800 мм |
| Масса антенны | уточняйте у менеджера |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у AC-82009 — розетка N (IEC 61169-16).
- 3GPP TS 36.101 и 38.101-1 — полосы AC-82009 покрывают 1 диапазон — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AC-82009 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AC-82009 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 9 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 9 = 49 дБм, то есть около 79 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 860 МГц (середина полосы 824–896 МГц): L = 32,45 + 20·lg 860 + 20·lg 1 = 91,1 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 49 − 91,1 = −42,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.
Сети и службы в полосах AC-82009:
Перед заказом KADAMM AC-82009 сверьте с проектом:
- Частоты оборудования — внутри 824–896 МГц
- Мощность на порт — не выше 100 Вт
- Разъёмы — 1×N
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- AC-82009 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
- Разъёмы — розетка N (IEC 61169-16).
- Уличные соединения AC-82009 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление AC-82009 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ AC-82009
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание AC-82009 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AC-82009 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AC-82009 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
