Заземление кабеля: устройства, шины, провода
Устройство заземления соединяет внешний проводник фидера с контуром заземления: при ударе молнии ток уходит в землю, а не в оборудование. Фидер заземляют у антенны, на спуске с мачты и у входа в здание.
В разделе — устройства заземления кабеля, медные шины заземления и провода заземления с наконечниками.
Устройство заземления ставят на зачищенный участок внешнего проводника фидера и герметизируют: влага под хомутом окисляет медь и увеличивает переходное сопротивление. Провод заземления ведут к шине кратчайшим путём вниз, без петель и острых изгибов.
Коротко о разделе: 9 серий KADAMM, 122 исполнений в таблицах серий.
Серии раздела
| Серия | Размеры и применение | Исполнений |
|---|---|---|

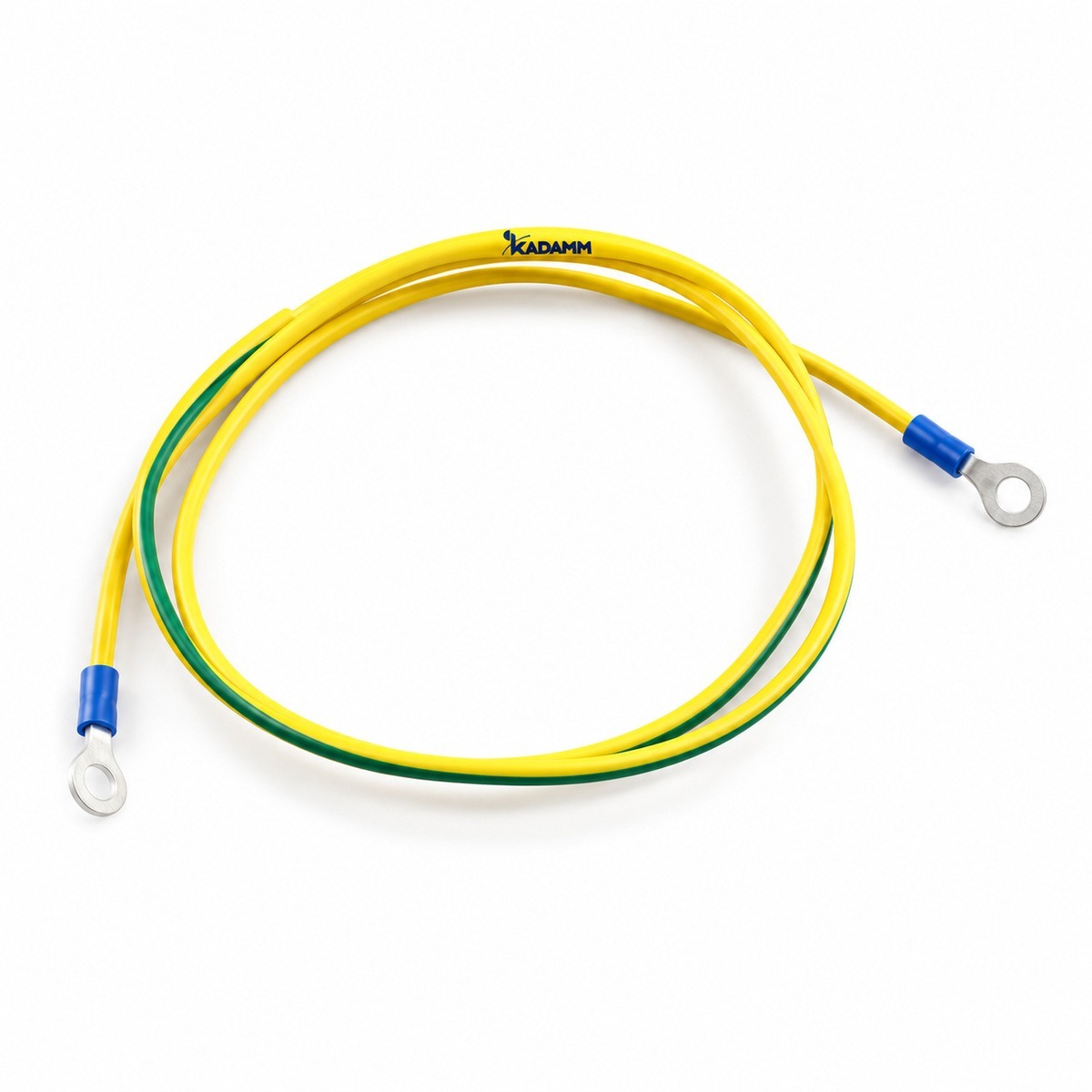

| KADAMM ПЗ | сечение 2,1–13,3 мм², длина 0,45–3 м | 12 исполнений |

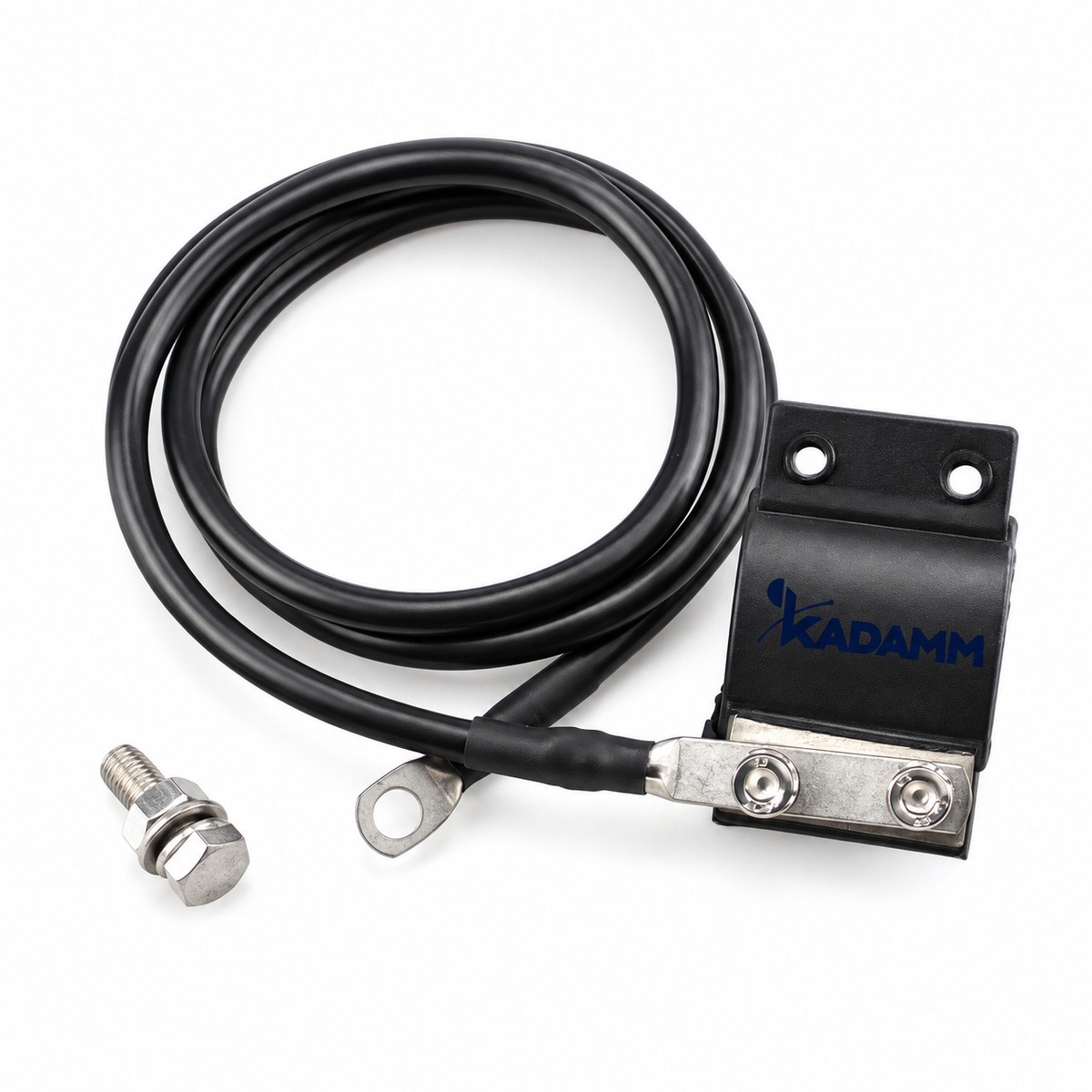

| KADAMM УЗ-Б | фидеры 1/4–1-5/8" | 16 исполнений |

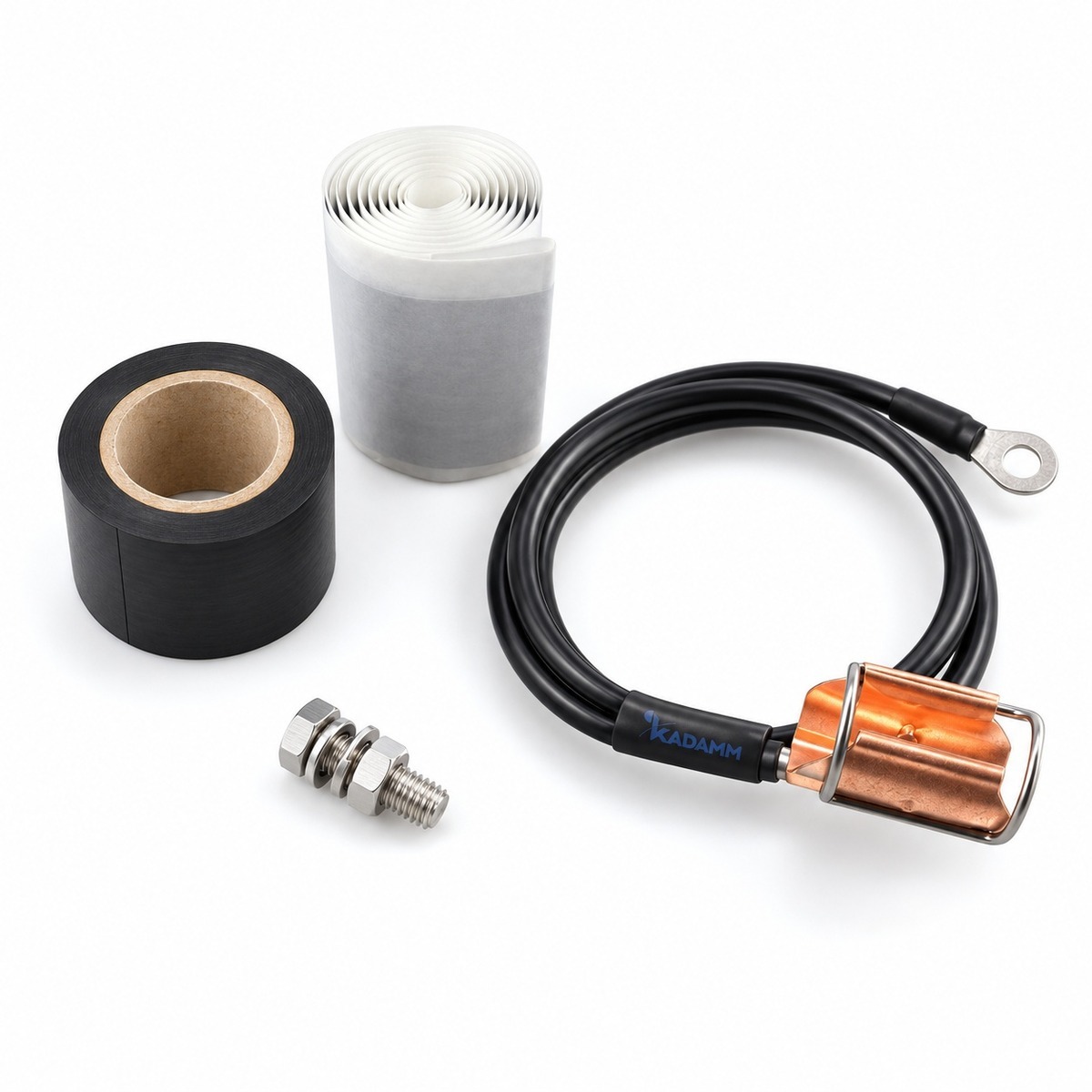

| KADAMM УЗ-К | фидеры 1/2–1-5/8" | 22 исполнения |

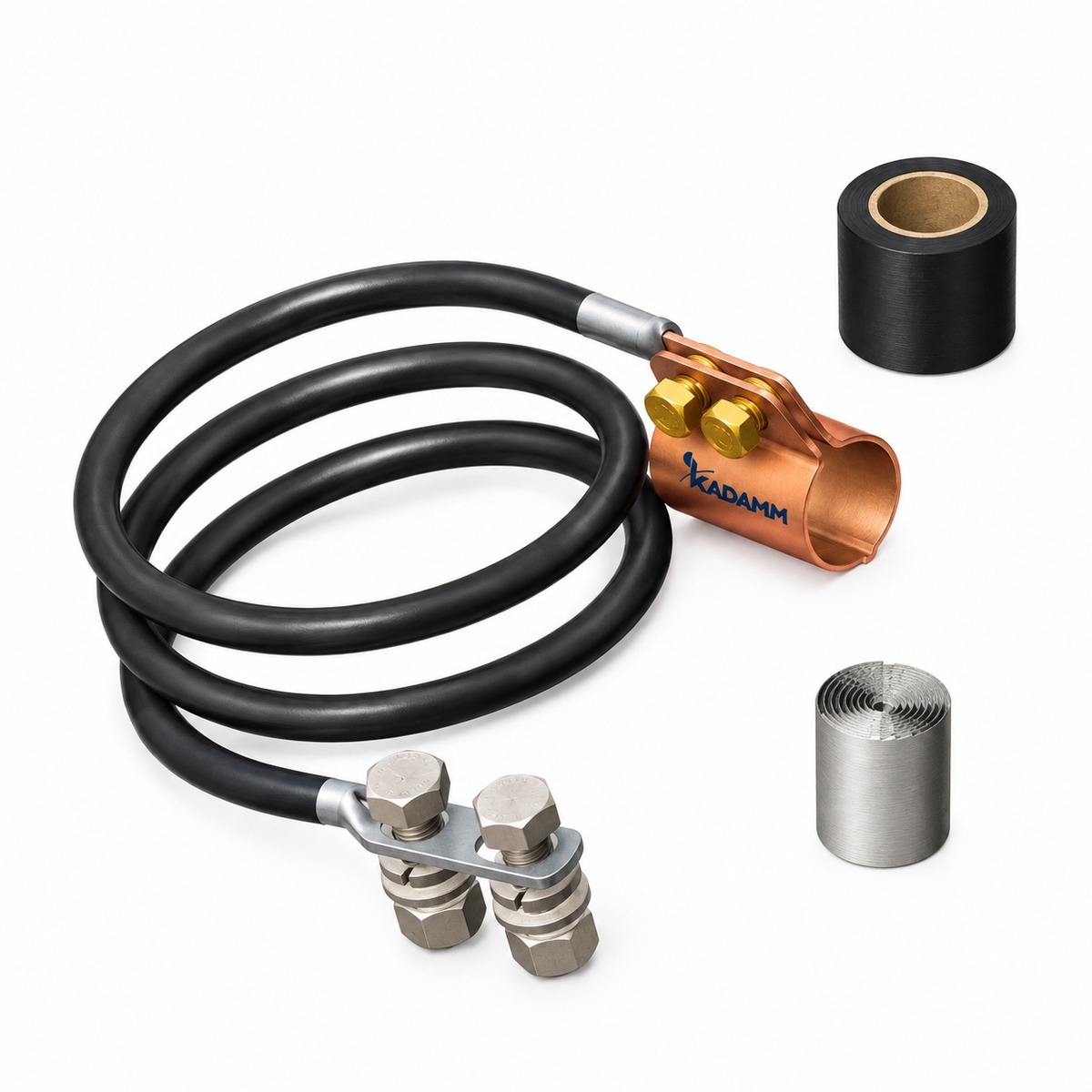

| KADAMM УЗ-Л | фидеры 3/8–1-5/8" | 15 исполнений |

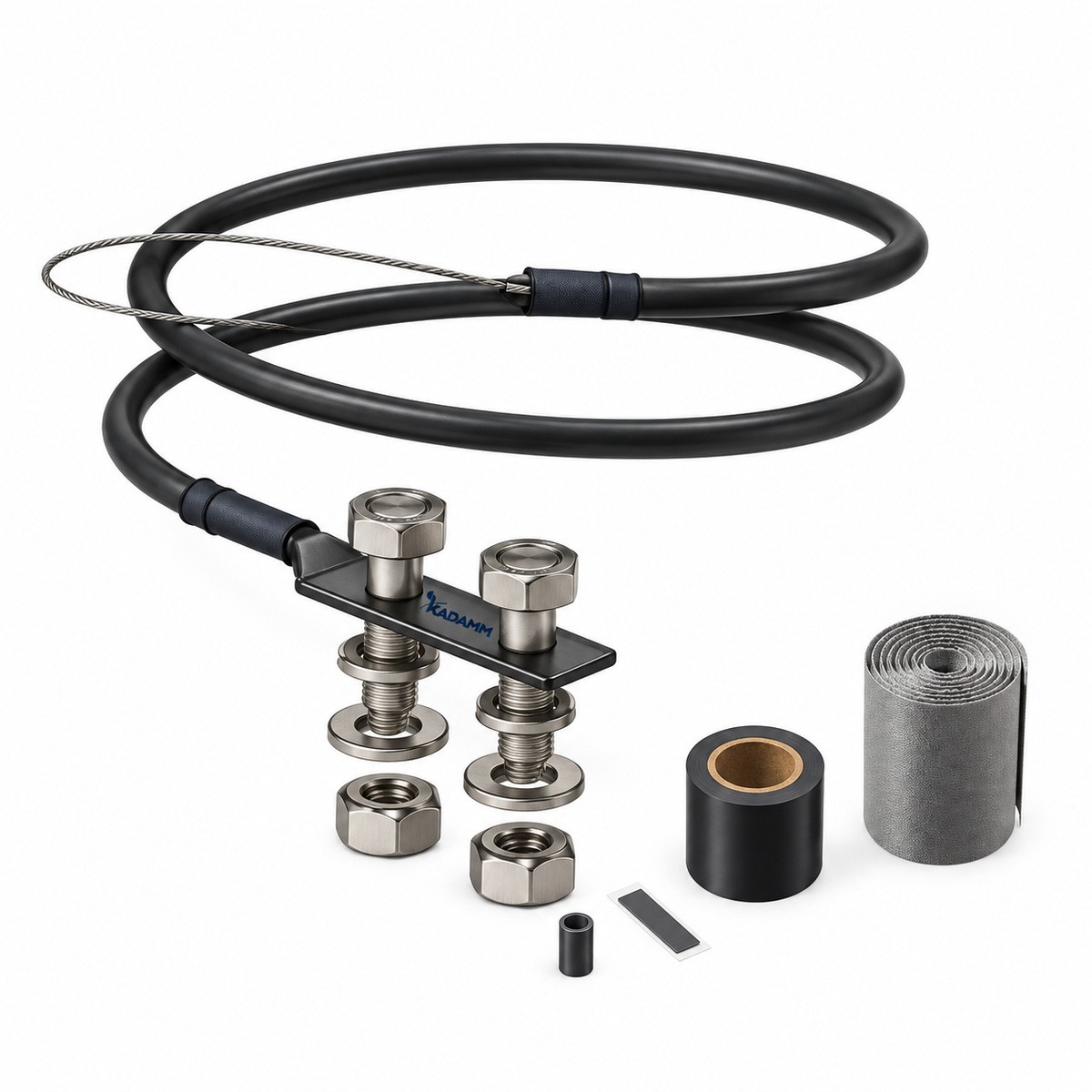

| KADAMM УЗ-С | фидеры 1/4–5/8" | 13 исполнений |

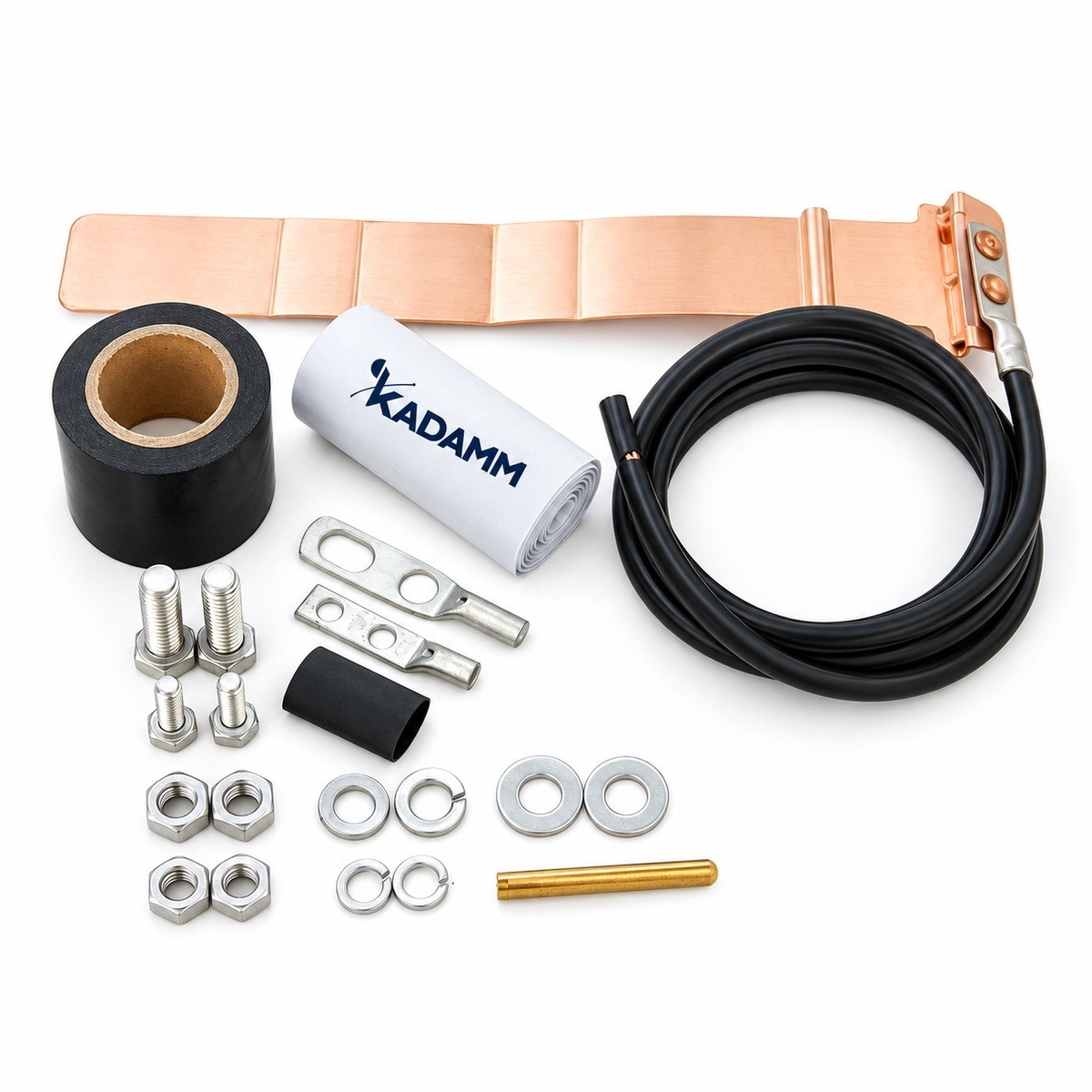

| KADAMM УЗ-У | фидеры 1/4–1-5/8" | 19 исполнений |

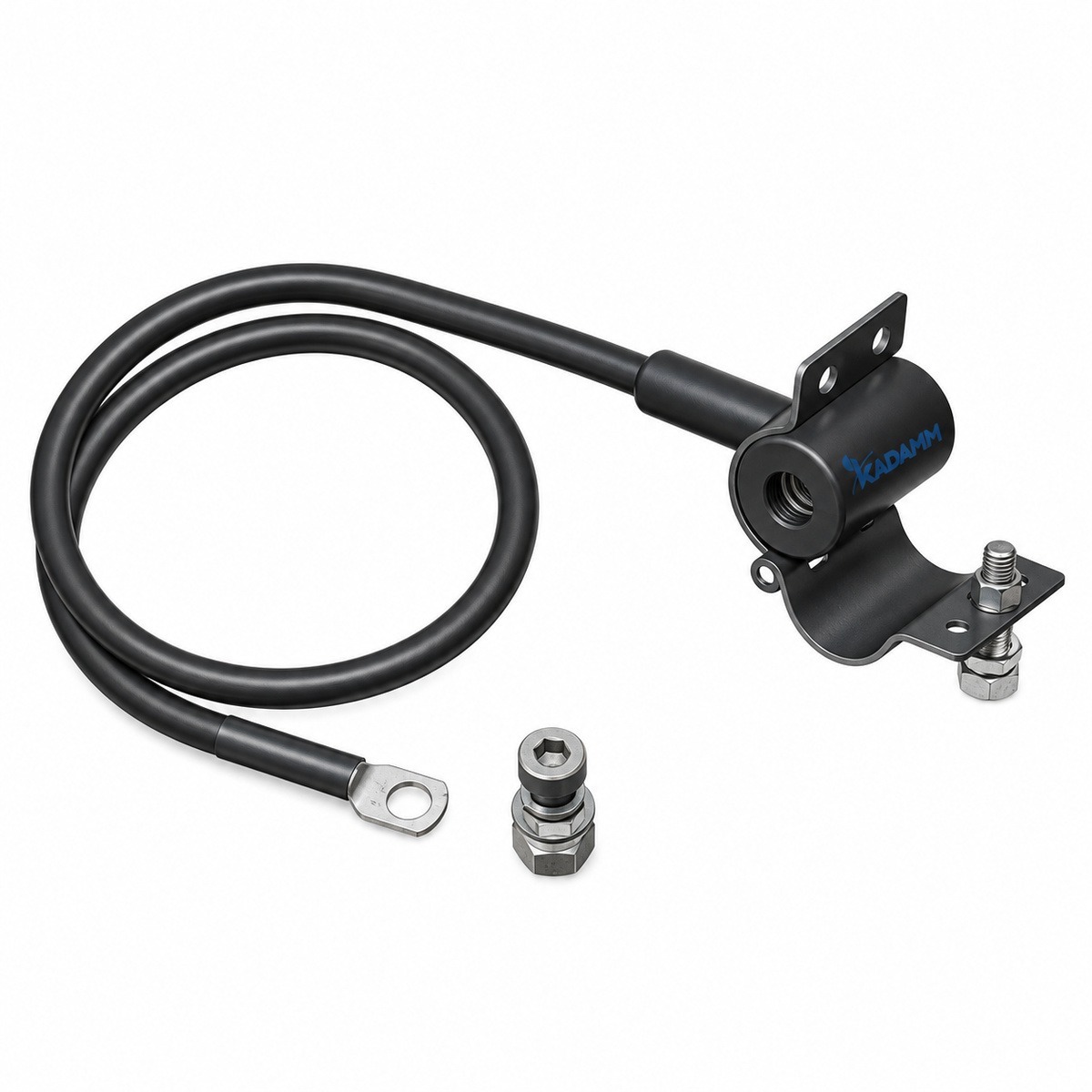

| KADAMM УЗ-Ш | фидеры 1/2" | 1 исполнение |

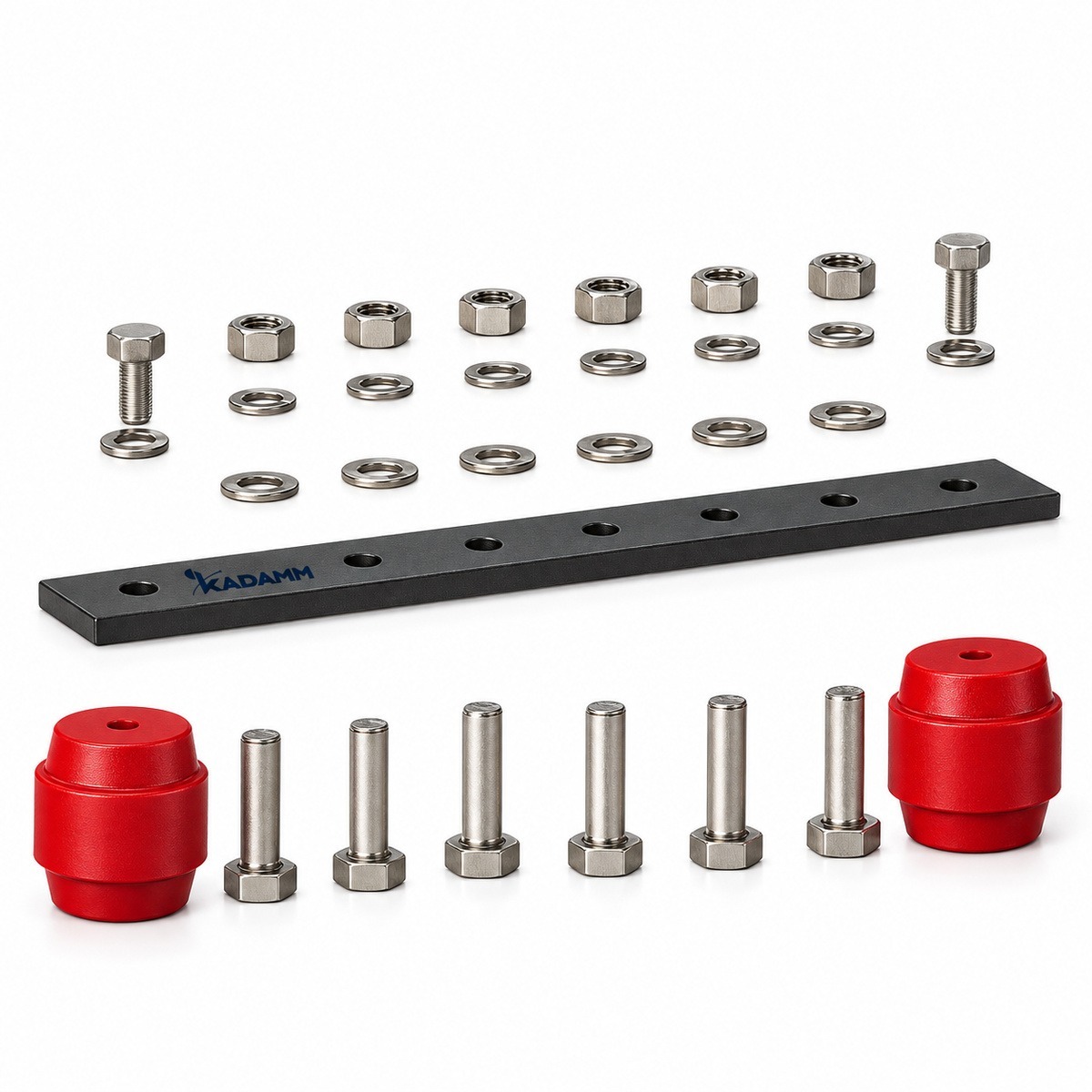

| KADAMM ШЗ | медь / латунь / T2 медь | 14 исполнений |

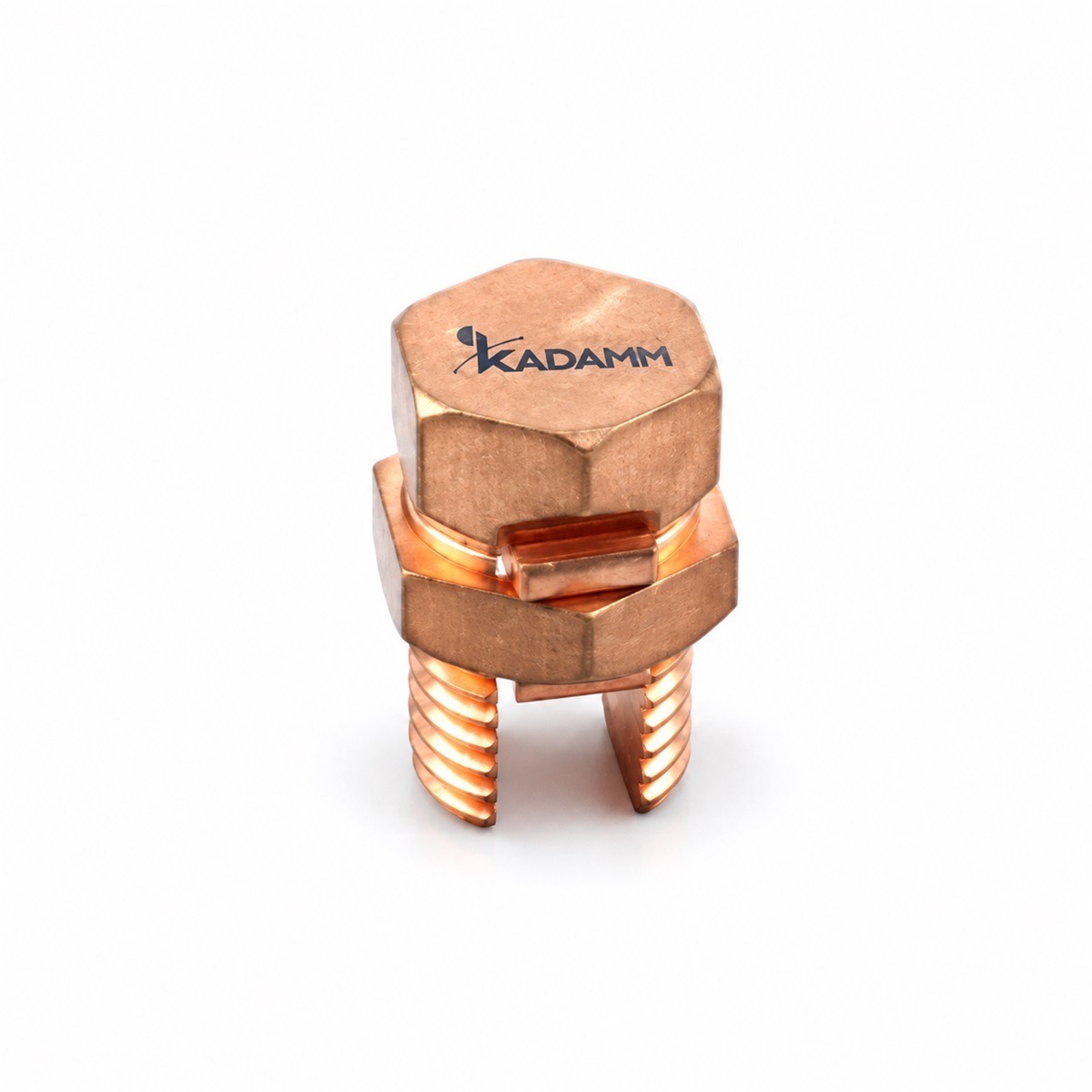

| KADAMM СП | провод 27–365 мм² | 10 исполнений |
Где применяют
- Заземление фидеров на мачте и у ввода в аппаратную.
- Шина заземления у кабельного ввода.
- Перемычки заземления оборудования.
- Заземление оплётки оптических и силовых кабелей выносных радиомодулей.
Как выбрать заземление кабеля
- Устройство заземления выбирают по диаметру фидера.
- Длина провода — до ближайшей шины или точки заземления.
- Шина — по числу подключаемых проводов с запасом.
- Устройство заземления ставят у антенны, на спуске каждые 25–30 м по высоте и перед вводом в здание.
- Шину заземления у ввода соединяют с контуром здания отдельным проводником.
Смежные разделы
Производитель KADAMM (КАДАММ): подберём заземление под фидеры и схему площадки — info@kadamm.com, 8-499-213-05-16.
