Антенны для телеметрии и LoRa: 433, 470, 868 МГц

Антенны этого раздела работают в диапазонах, где передают данные датчики, счётчики и метеостанции: 433 МГц, 470 МГц и 868 МГц. На этих частотах строят сети LoRa и другие системы сбора данных с малой мощностью передатчиков.

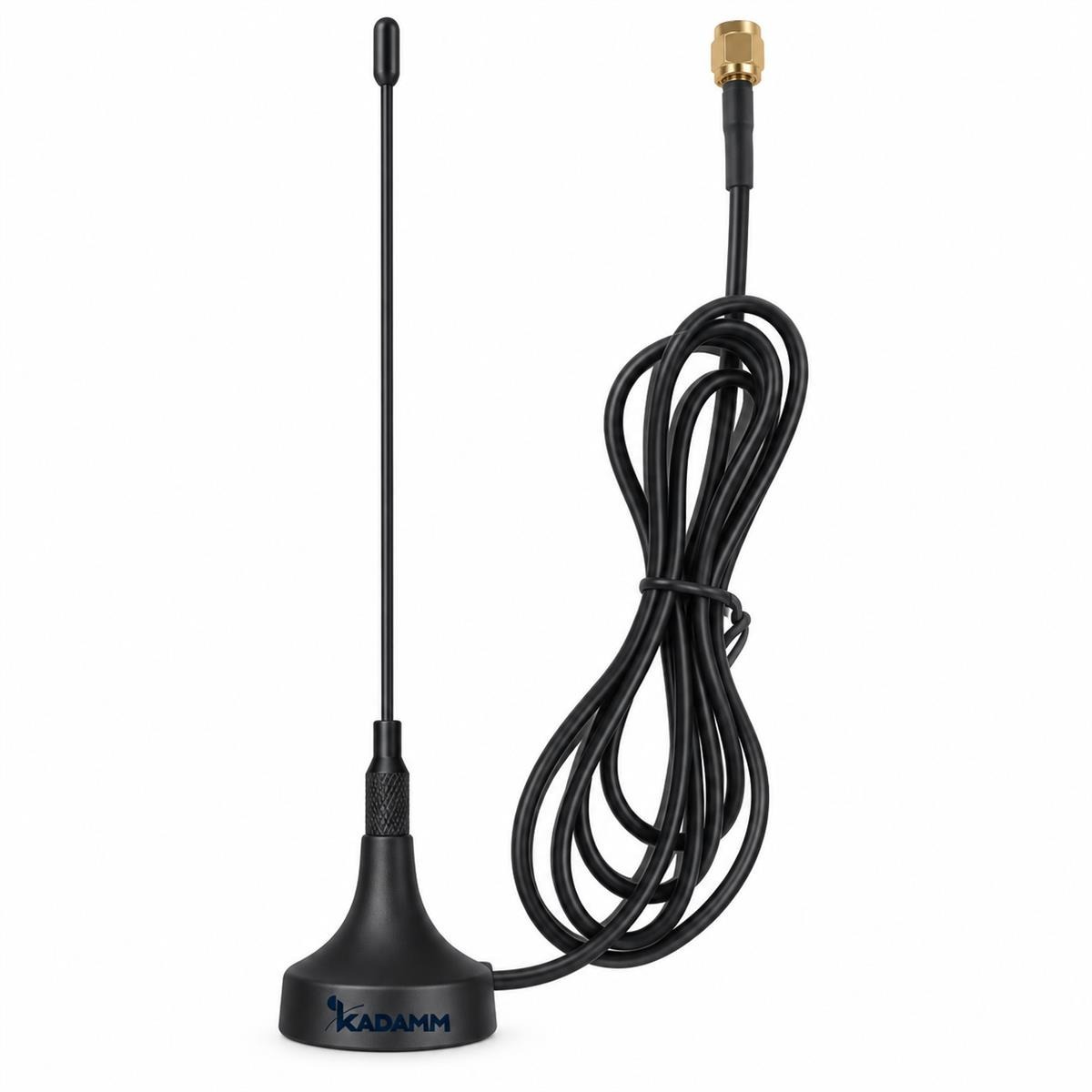

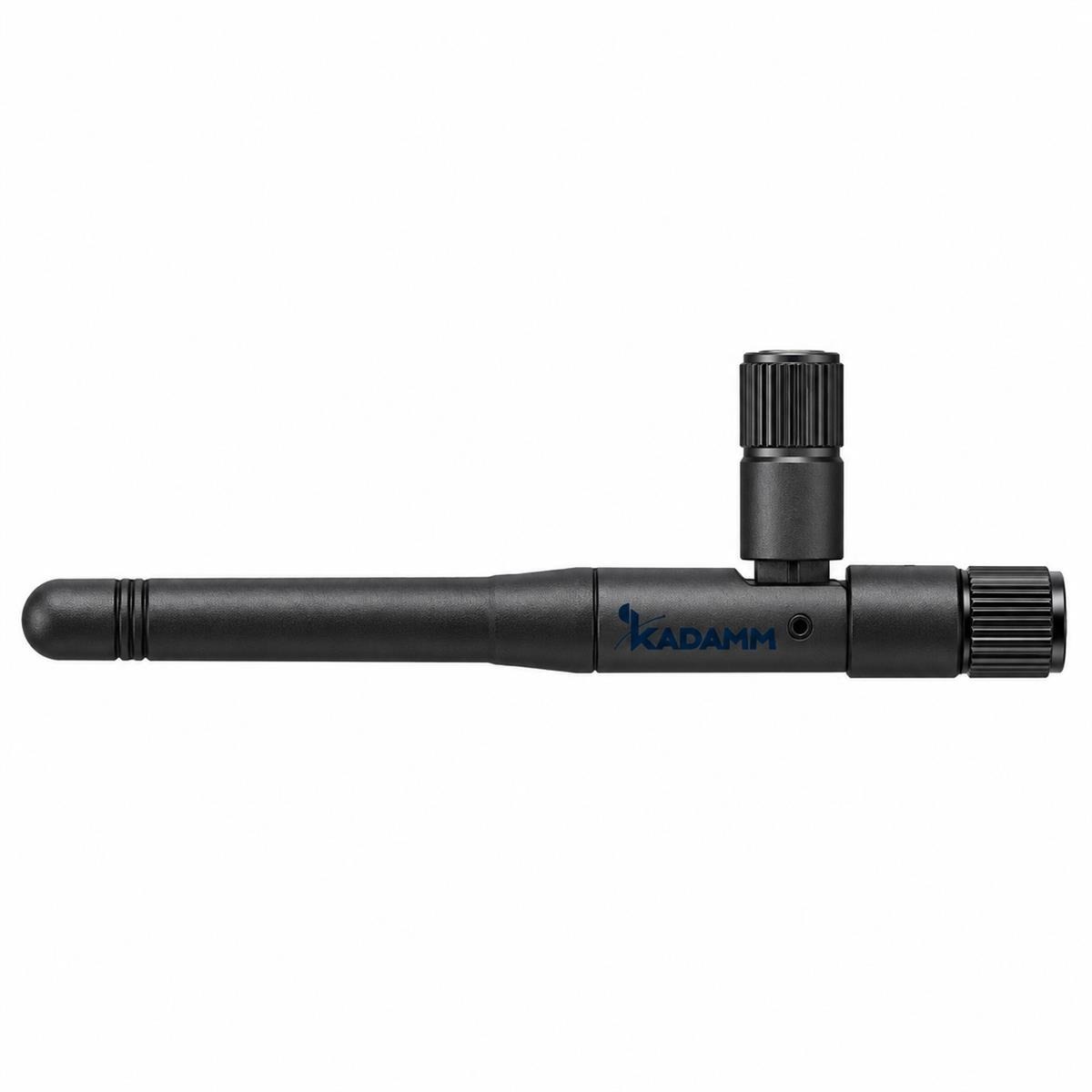

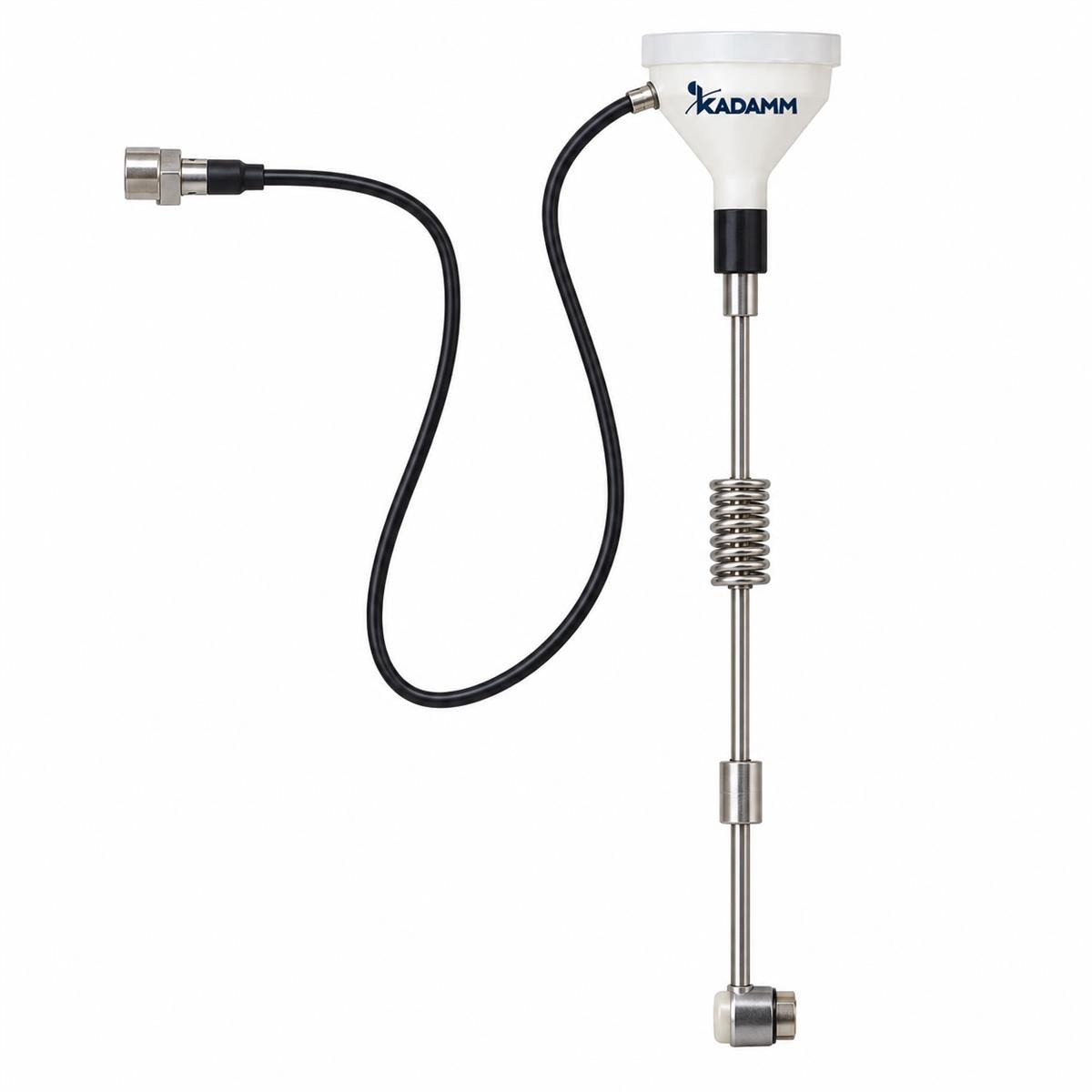

В разделе — штыревые антенны на разъём модуля, антенны на магните и присоске с кабелем и стеклопластиковые антенны для базовых станций сети.

Модели раздела

Где применяют

• Шлюзы и базовые станции LoRa на крыше или мачте.
• Счётчики, датчики и метеостанции с радиомодулем.
• Пульты и приёмники дистанционного управления на 433 МГц.
• Каналы точка–точка между объектами — с направленными антеннами того же диапазона.

Как выбрать антенну для телеметрии

• Сначала частота модуля: антенна на 433 МГц не работает на 868 МГц, и наоборот.
• Для шлюза — наружная стеклопластиковая антенна выше крыш; для датчика — штыревая на разъёме или на кабеле.
• Чем выше антенна шлюза, тем больше дальность: каждый метр высоты важнее децибела усиления.
• Кабель между шлюзом и антенной — как можно короче: на 868 МГц тонкий кабель теряет около 0,5 дБ на метр.
