Антенны: 698–960 / 1710–2690 / 2900–3800 МГц, усиление 3–3,5 дБи.
Что представляет собой антенна

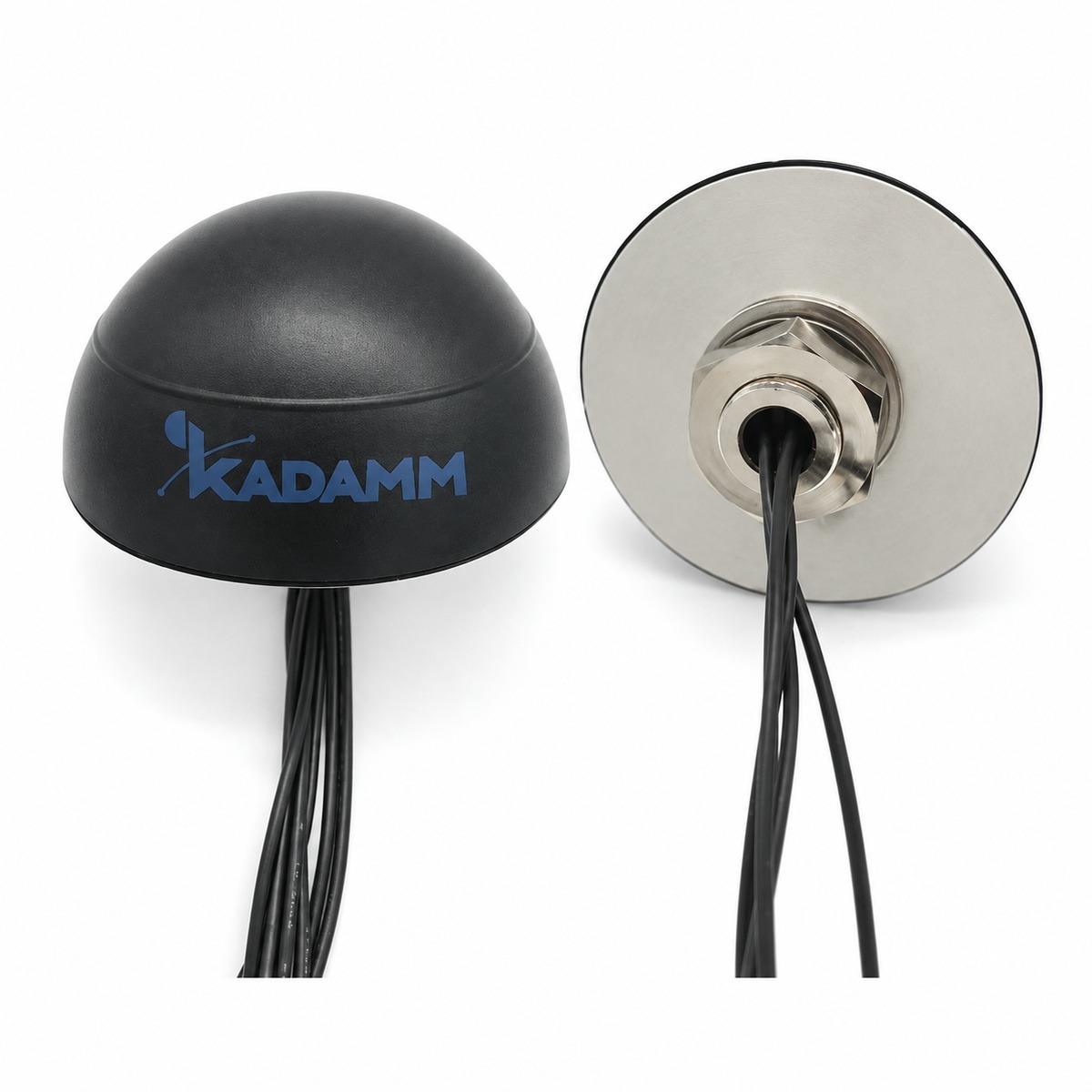

KADAMM LTE4 — антенны диапазона 698–960 / 1710–2690 / 2900–3800 МГц. Антенну подключают к модему, роутеру или терминалу вместо штатной: она выносится к окну, на стену или на крышу, туда, где сигнал базовой станции сильнее, а кабель доводит его до устройства.
Современные модемы 4G и 5G работают по схеме MIMO: у них два или четыре антенных входа, и на каждый нужна своя антенна или отдельный вход многопортовой антенны. Если подключить только один вход, скорость падает почти вдвое. Разные поляризации или разнос антенн дают модему независимые каналы.
Усиление 3–3,5 дБи прибавляется к уровню сигнала на входе модема. На краю зоны покрытия несколько децибел решают, будет ли устойчивое соединение: модем переходит на более быструю модуляцию и реже теряет сеть.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН менее 3. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: крепление: винт, клей, магнит; степень защиты IP67 (кроме места вывода кабеля); рабочая температура −40…+85 °C.
Разъём — SMA, FAKRA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM

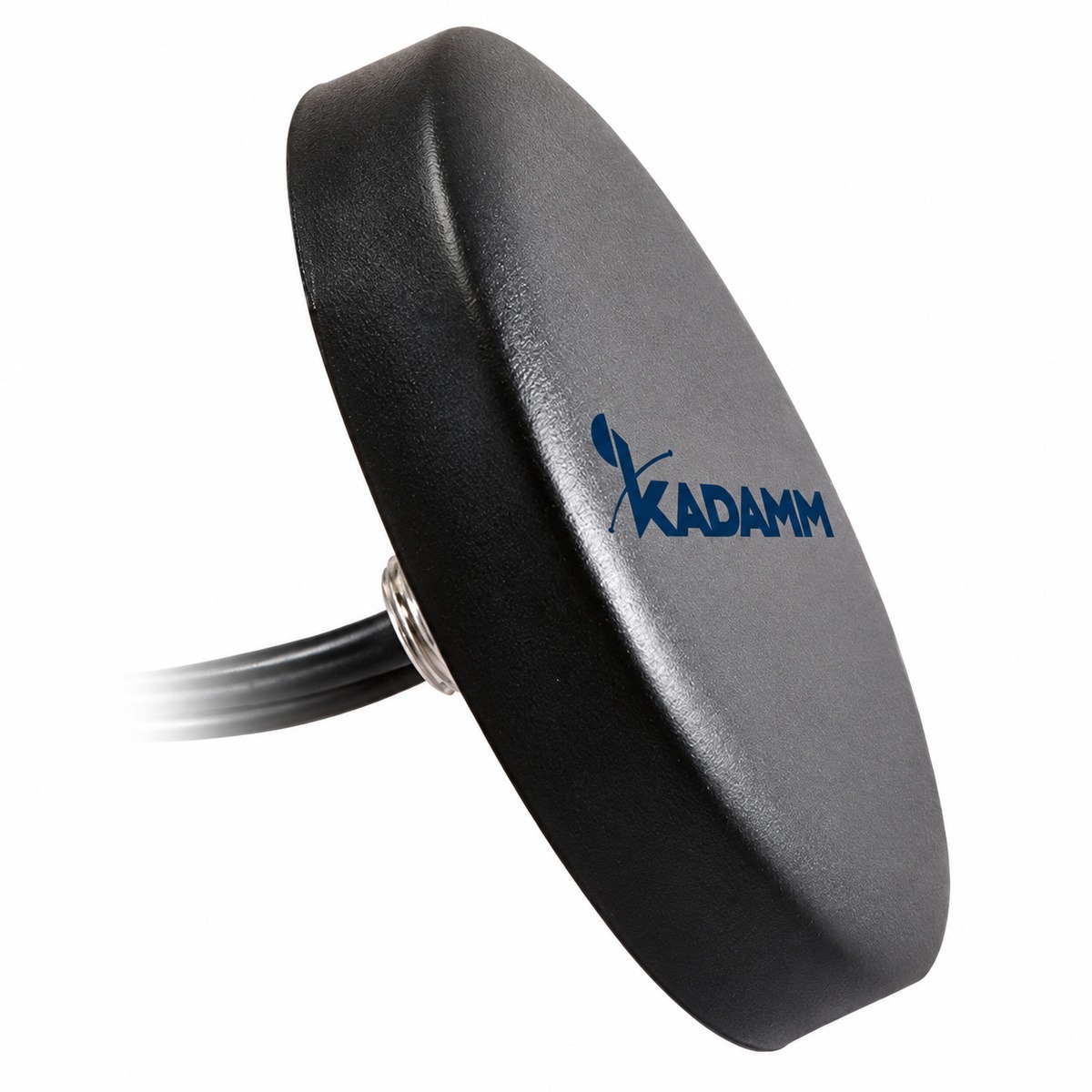

- Полосы 698–960, 1710–2690 и 2900–3800 МГц, у LTE2 — 698–960 и 1710–2690 МГц
- Усиление 3–3,5 дБи, у LTE2 — 2–2,5 дБи (больше на 1 дБ)
У KADAMM LTE4 больше усиление; KADAMM LTE2 выбирают, если важен её набор полос.

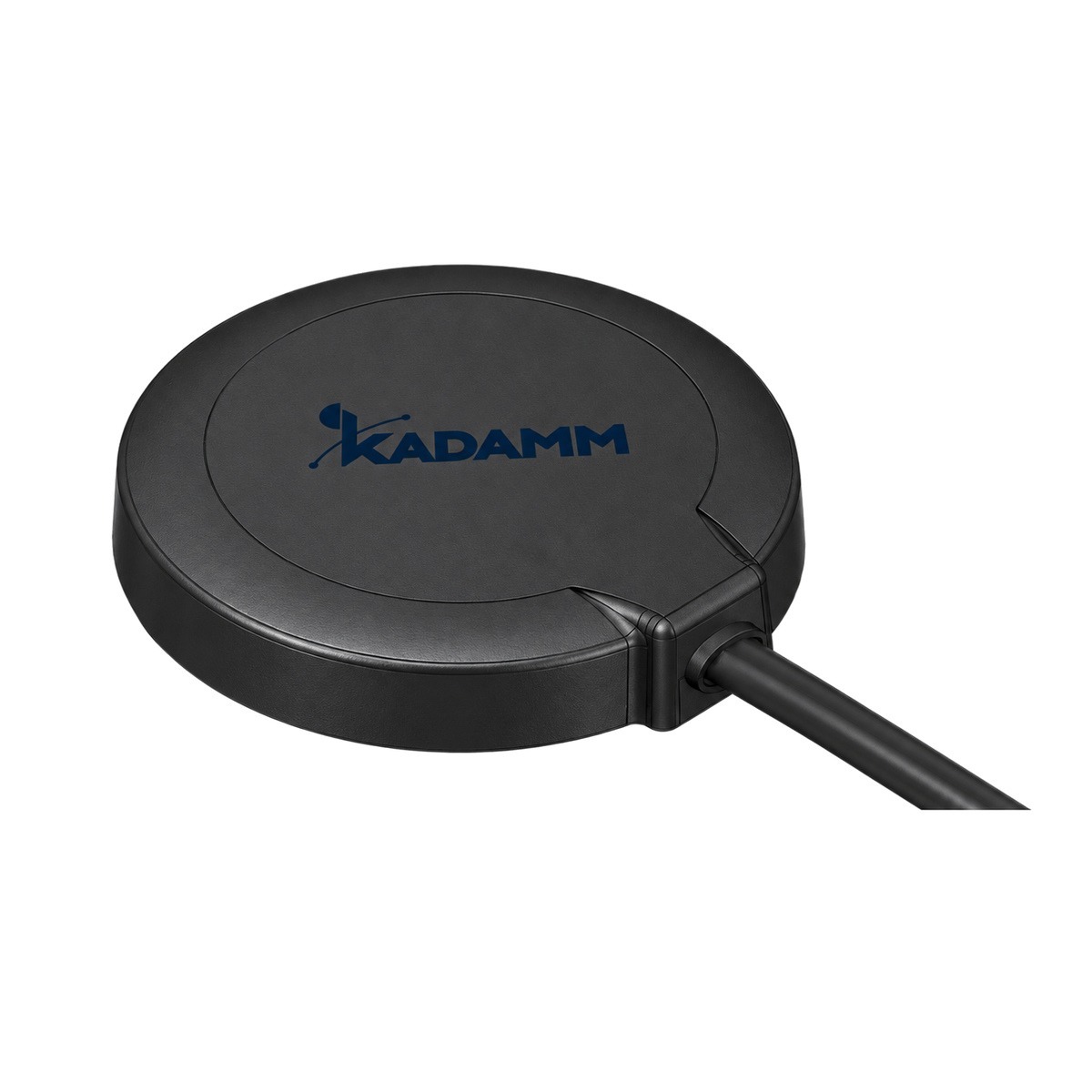

- Полосы 698–960, 1710–2690 и 2900–3800 МГц, у LTE-W — 698–960, 1710–2700 и 4900–5825 МГц
- Усиление 3–3,5 дБи, у LTE-W — 2–3 дБи (больше на 1 дБ)
У KADAMM LTE4 больше усиление; KADAMM LTE-W выбирают, если важен её набор полос.
- Полосы 698–960, 1710–2690 и 2900–3800 МГц, у AH-61015 — 617–960, 1400–2700 и 3300–6000 МГц
- Усиление 3–3,5 дБи, у AH-61015 — 1,5–3 дБи (больше на 1,5 дБ)
- Разъём SMA, FAKRA, у AH-61015 — SMA
У KADAMM LTE4 больше усиление; KADAMM AH-61015 выбирают, если важен её набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу LTE4 с запасом по краям.
Значение LTE4 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование LTE4 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Крепление: по исполнению (см. таблицу «Исполнения»).
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | менее 3 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | многопортовая антенна с отдельным кабелем на каждый порт |
| Кабель | по исполнению (см. таблицу «Исполнения») |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Крепление | по исполнению (см. таблицу «Исполнения») |
| Степень защиты | IP67 (кроме места вывода кабеля) |
| Материал | ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Исполнения
| Артикул | Порты | Частоты | Усиление | КСВН | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|---|
| KADAMM LTE4-3 | 4 | 698–960 / 1710–2690 МГц | 3 дБи | менее 3 | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | винт, IP67 (кроме места вывода кабеля) |
| KADAMM LTE4-3.5 | 4 | порты 1 и 2 — 698–960 / 1710–2690 / 2900–3800 МГц, порты 3 и 4 — 698–960 / 1710–2690 МГц | 3,5 дБи | менее 3 | RG174 (другие — по заказу); длина — уточняйте у менеджера; SMA или FAKRA (другие — по заказу) | клей или магнит, IP67 (кроме места вывода кабеля) |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры LTE4 в таблицах выше.
- IEC 61169-15 — документ, на который ссылается техническое описание LTE4.
- IEC 60529 — документ, на который ссылается техническое описание LTE4.
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход LTE4 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 3 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 3 = 43 дБм, то есть около 20 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 43 − 90,8 = −47,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Абонентские антенны ставят на дачах, в загородных домах, на объектах телеметрии и видеонаблюдения, в кабинах техники — везде, где модему не хватает сигнала.
Сети и службы в полосах LTE4:
Перед заказом KADAMM LTE4 сверьте с проектом:
- Частоты оборудования — внутри 698–960, 1710–2690 и 2900–3800 МГц
- Разъёмы — SMA, FAKRA
- Опора и крепление — по исполнению (см. таблицу «Исполнения»)
- Климат площадки — в пределах −40…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление LTE4 — по исполнению (см. таблицу «Исполнения»).
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание LTE4 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM LTE4 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора LTE4 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM LTE4 | KADAMM LTE2 | KADAMM LTE-W | KADAMM AH-61015 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 698–960, 1710–2690 и 2900–3800 МГц | 698–960 и 1710–2690 МГц | 698–960, 1710–2700 и 4900–5825 МГц | 617–960, 1400–2700 и 3300–6000 МГц |
| Усиление | 3–3,5 дБи | 2–2,5 дБи | 2–3 дБи | 1,5–3 дБи |
| Луч по горизонтали | — | — | — | 360° |
| Поляризация | линейная | линейная | линейная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | — | — | — | (218 × 26 × Ø13,5) ± 1 мм |
| Масса | — | — | — | 0,048 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
