KADAMM AOU-698/2690-6-6P — двухдиапазонная всенаправленная антенна малых сот ±45° 698–960 / 2×1710–2690 МГц, 6 дБи, 360°, 6 портов

KADAMM AOU-698/2690-6-6P — сверхширокополосная всенаправленная антенна диапазона 698–960 / 2×1710–2690 МГц. Одна антенна перекрывает все сотовые диапазоны от нижних до верхних и, как правило, Wi-Fi: вместо набора узкополосных антенн на объект ставят одну, и её не нужно менять при смене оператора или стандарта связи.

Плата за широкую полосу — усиление и ширина вертикального луча меняются по поддиапазонам (6 дБи): на нижних частотах антенна электрически короче, усиление там обычно ниже. Поэтому для расчёта берут значение усиления в той полосе, где работает оборудование.

Пример расчёта: на 829 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 829 + 20·lg 10 ≈ 110,8 дБ. Антенна с усилением 6 дБи сокращает их на 6 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −67,8 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 150 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

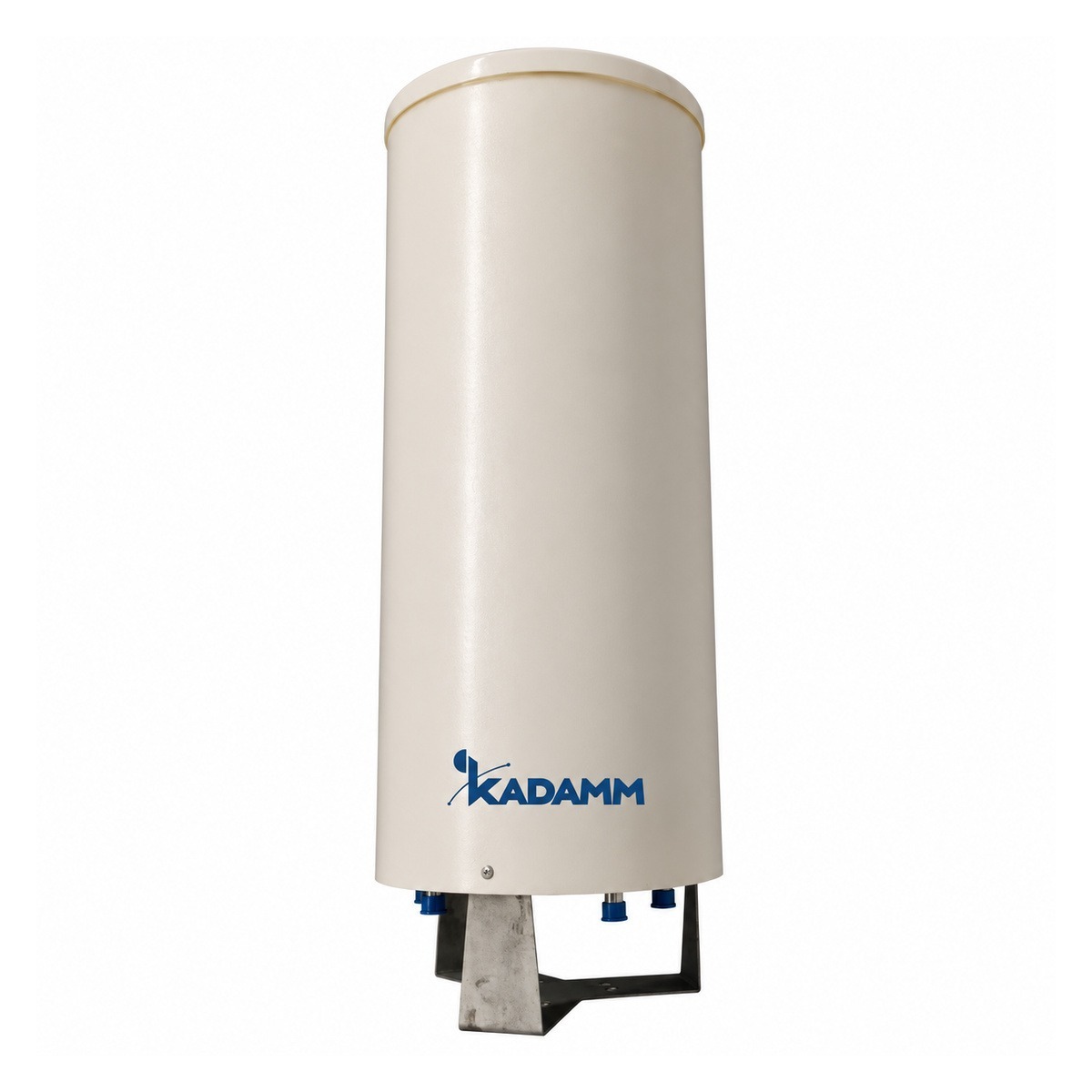

Конструкция и условия работы: размеры Ø355 × 800 мм; масса 12,0 кг; радом — стеклопластик; предельная скорость ветра 200 км/ч; рабочая температура −40…+60 °C.

Разъём — 6×4.3-10. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

Системы излучателей

Всего у AOU-698/2690-6-6P — 3 системы излучателей, 6 портов.

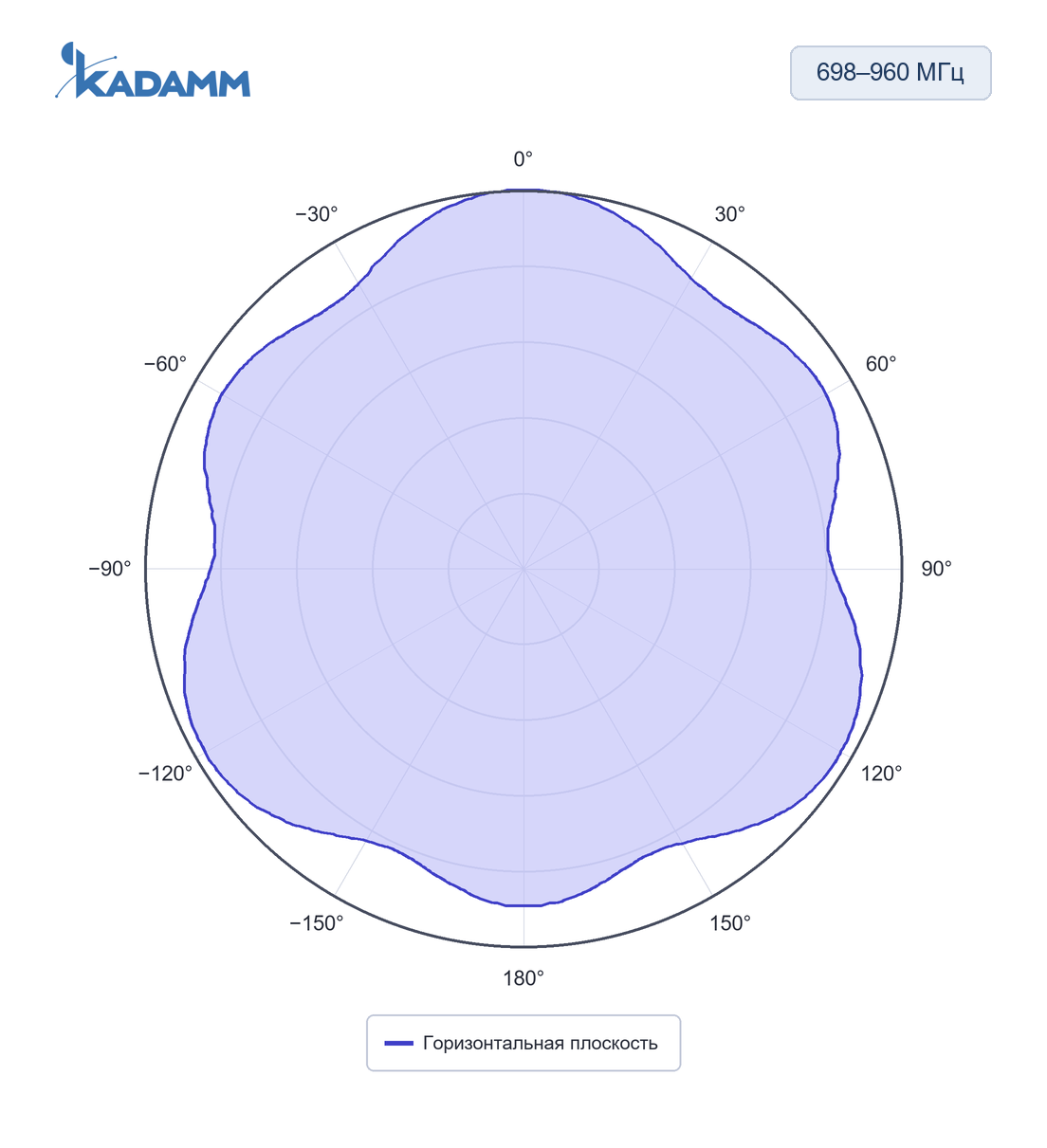

698–960 МГц, горизонтальная плоскость, частота замера 800 МГцПо горизонтали — круговая, усиление в максимуме 6 дБи.

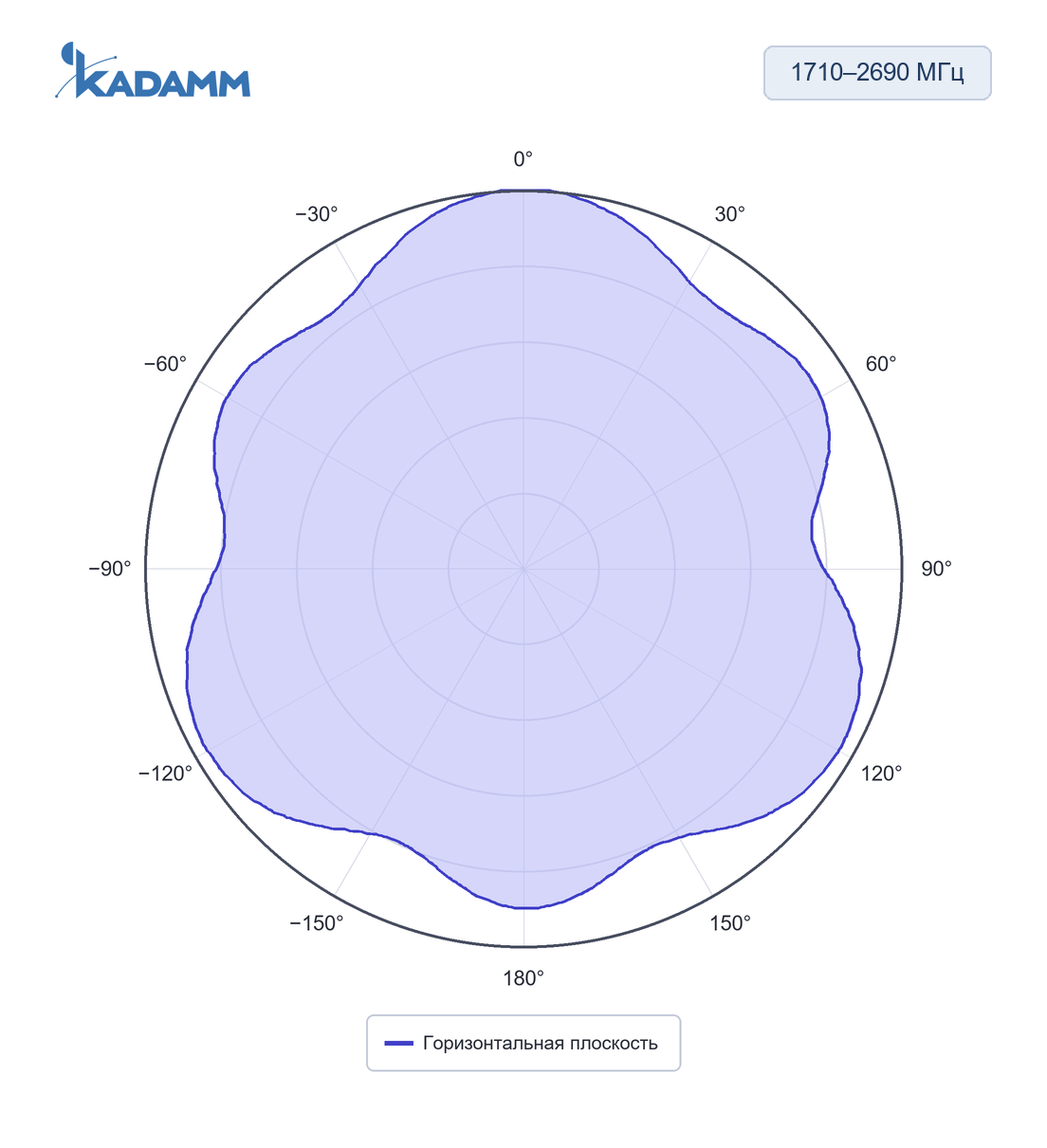

1710–2690 МГц, горизонтальная плоскость, частота замера 1880 МГцПо горизонтали — круговая, усиление в максимуме 6 дБи.

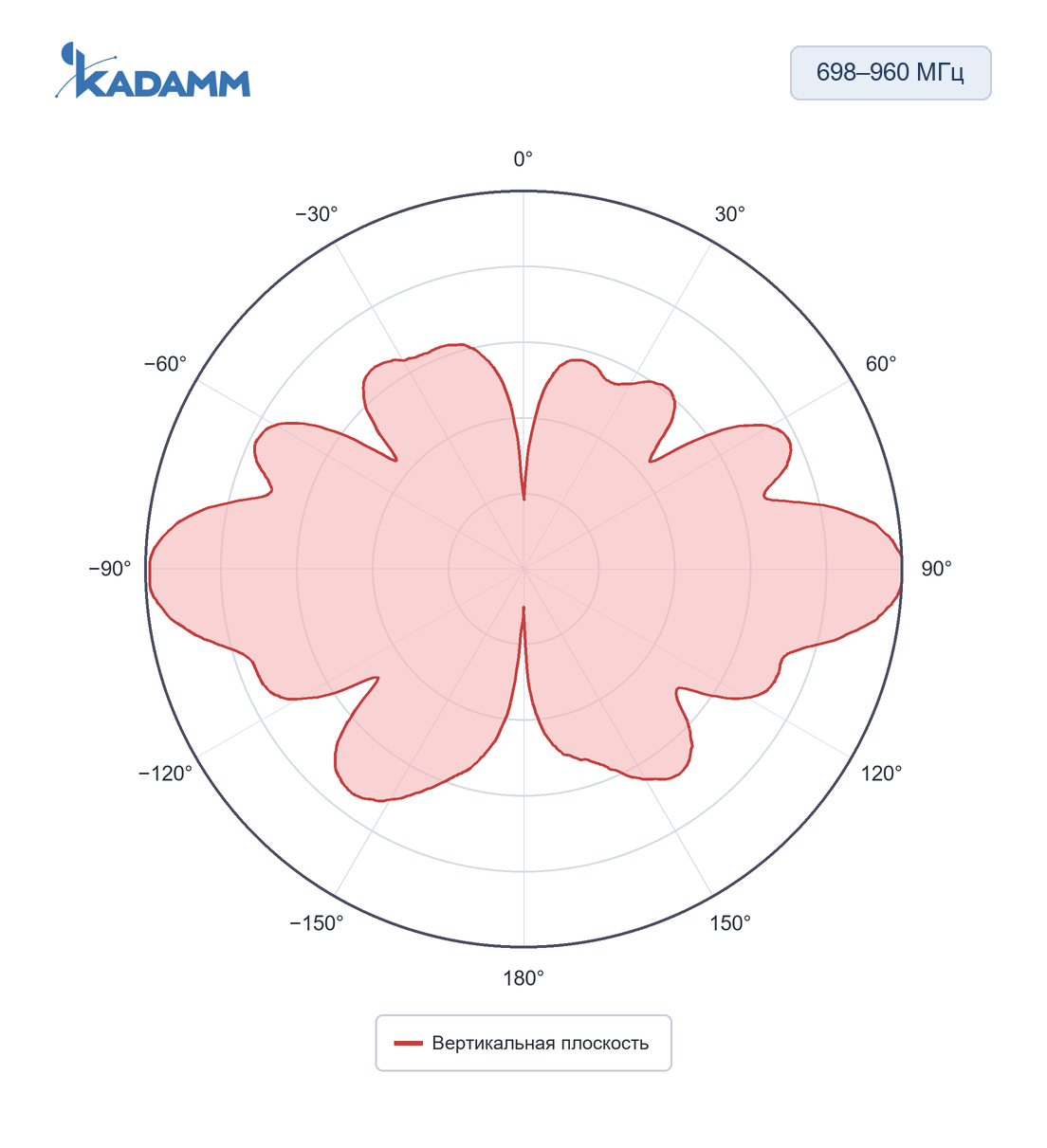

698–960 МГц, вертикальная плоскость, частота замера 800 МГцПо вертикали 35°, усиление в максимуме 6 дБи.

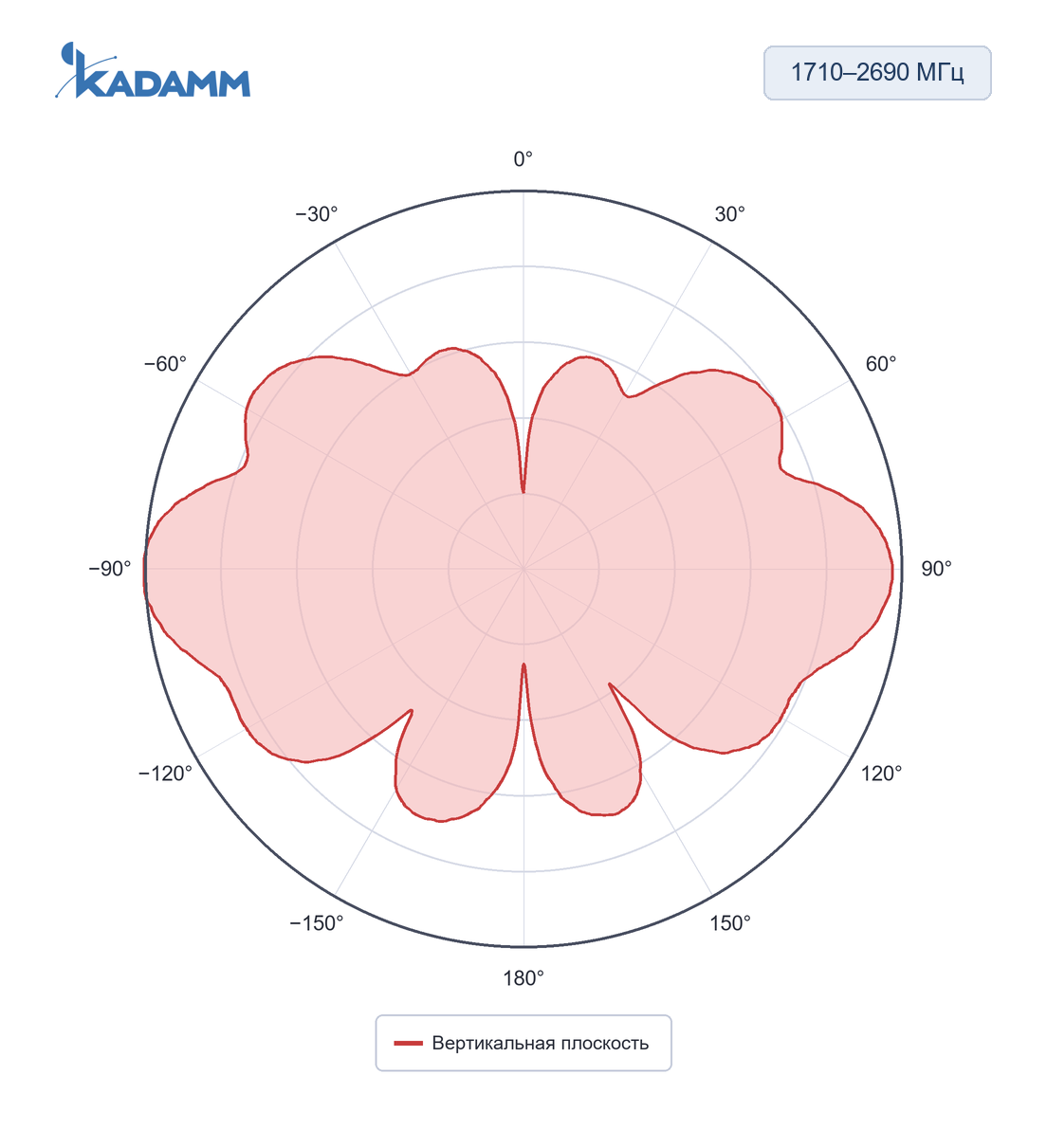

1710–2690 МГц, вертикальная плоскость, частота замера 1880 МГцПо вертикали 32°, усиление в максимуме 6 дБи.

По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.

Система 698–960 МГц

Система 2×1710–2690 МГц

Общие параметры

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для AOU-698/2690-6-6P.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у AOU-698/2690-6-6P — 6 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы AOU-698/2690-6-6P покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AOU-698/2690-6-6P в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AOU-698/2690-6-6P подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 6 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 6 = 46 дБм, то есть около 40 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 46 − 90,8 = −44,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Сверхширокополосные антенны ставят на многодиапазонные шлюзы и модемы, в системы покрытия зданий, на объекты, где работают несколько операторов и стандартов.

Сети и службы в полосах AOU-698/2690-6-6P:

Перед заказом KADAMM AOU-698/2690-6-6P сверьте с проектом:

• Частоты оборудования — внутри 698–960 и 1710–2690 МГц
• Мощность на порт — не выше 150 Вт
• Разъёмы — 6×4.3-10
• Климат площадки — в пределах −40…+60 °C

• AOU-698/2690-6-6P ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
• Разъёмы — 6 × розетка 4.3-10 (IEC 61169-54).
• Разъёмы AOU-698/2690-6-6P на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление AOU-698/2690-6-6P включают в контур заземления и молниезащиты опоры по проекту; грозозащита — прямое заземление.
