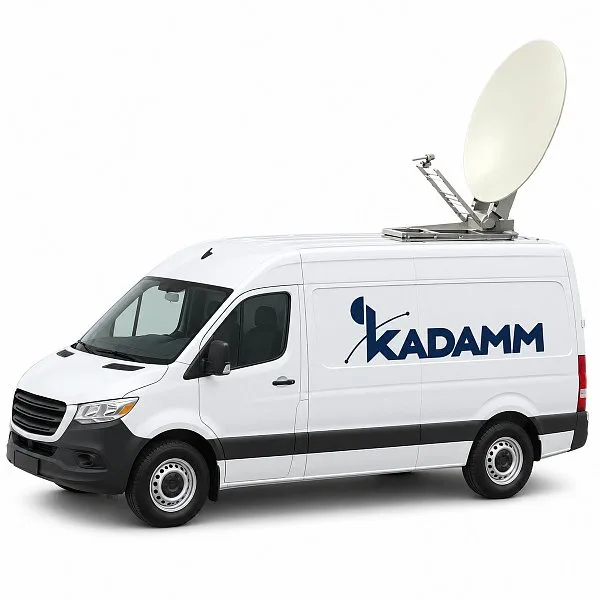

KADAMM ASD — автомобильные спутниковые антенны для работы на стоянке 1,0–4,5 м, C, X, Ku, Ka
KADAMM AST — антенны слежения за космическими аппаратами и БПЛА 1,0–7,3 м, L, S, C, X, Ku, Ka
KADAMM · Антенны спутниковой связи
Параболические антенны для земных станций спутниковой связи и приёма данных с космических аппаратов. Зеркало собирает слабый сигнал спутника в узкий луч, поэтому от точности поверхности и наведения зависит, сколько децибел дойдёт до приёмника.
В разделе три серии: стационарные антенны земных станций 3,7–7,3 м в диапазонах C, Ku и Ka, антенны слежения за спутниками низких и средних орбит 2,4 и 3,7 м в диапазонах S и X и мобильные быстроразвёртываемые антенны 1,0–2,4 м с зеркалом из углепластика.
Коротко о разделе: 6 моделей KADAMM, частоты 1,52–31 ГГц, усиление 1,2–59,5 дБ(и).
Модели раздела
| Модель | Частоты | Усиление | Разъём |
|---|---|---|---|

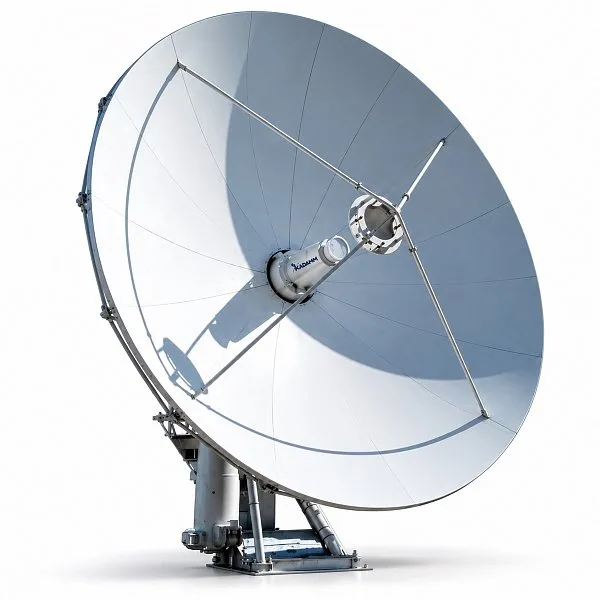

| KADAMM ASE | C / Ku / Ka | до 59,5 дБи | — |

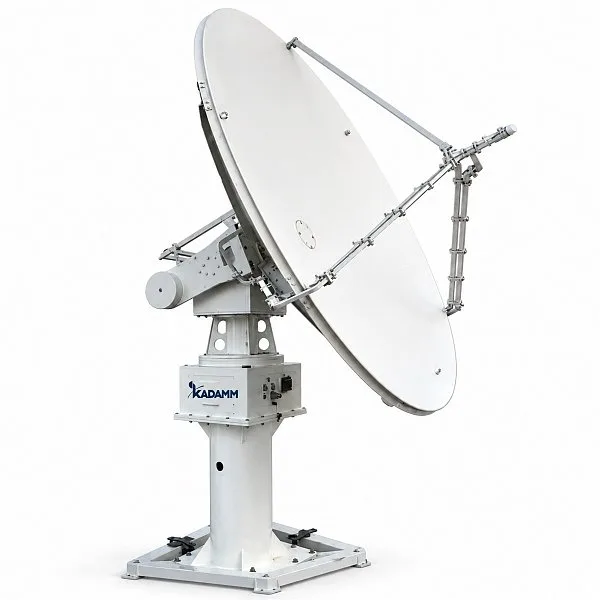

| KADAMM AST | L, S, C, X, Ku, Ka | 45–53,24 дБи | — |

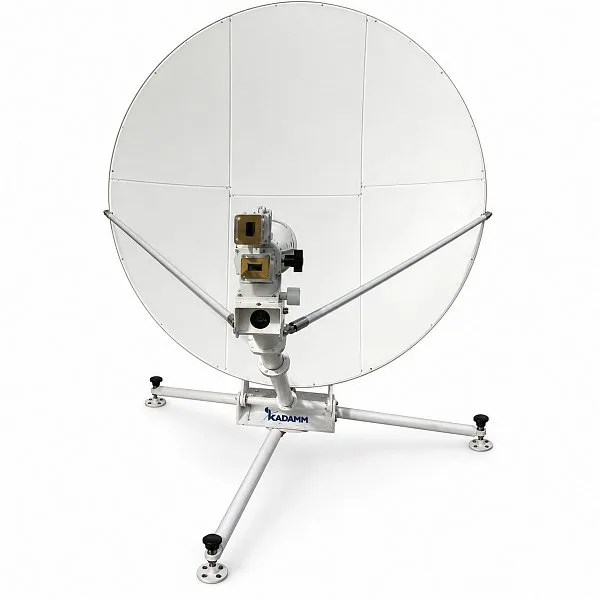

| KADAMM ASF | X / C / Ku / Ka | Ku 1,2 м: не менее 41,5 / 42,7 дБи; Ku 2,4 м: не менее 47,2 / 48,7 дБи (приём / передача, на 12,5 / 14,25 ГГц); исполнения ASF-05 … ASF-37 — формулы в таблице «Исполнения»; остальные — уточняйте у менеджера | — |

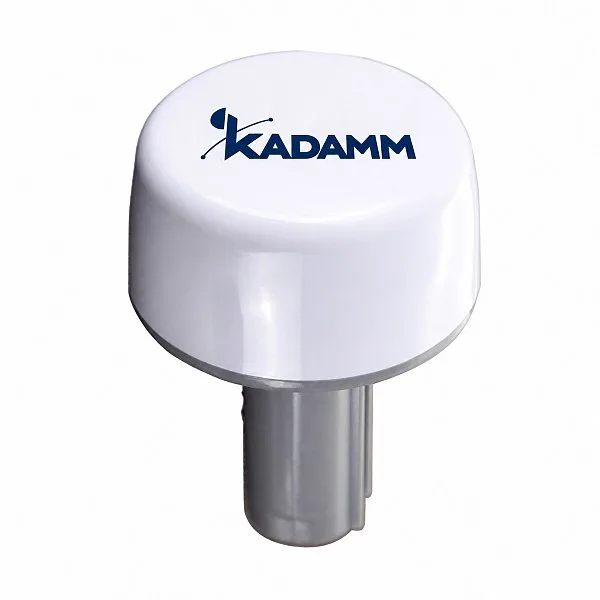

| KADAMM ASI | 1530–1680 МГц | 2–18 дБи | SMA, MCX, FAKRA, N |

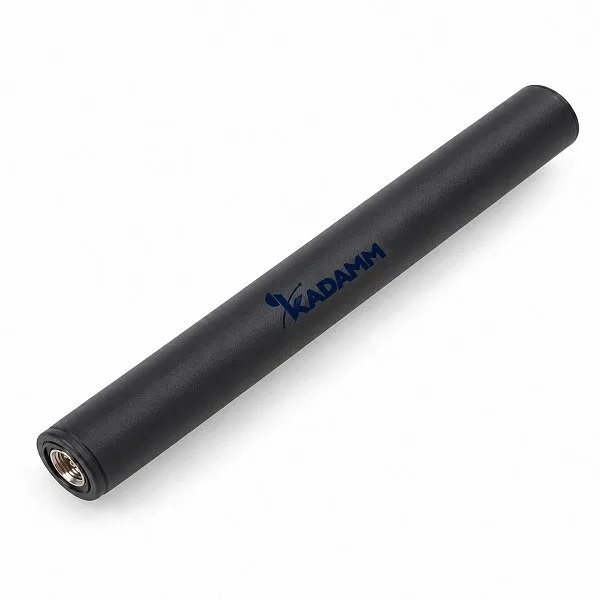

| KADAMM ASI-1980 | 1980–2200 МГц | 2–3 дБи | — |

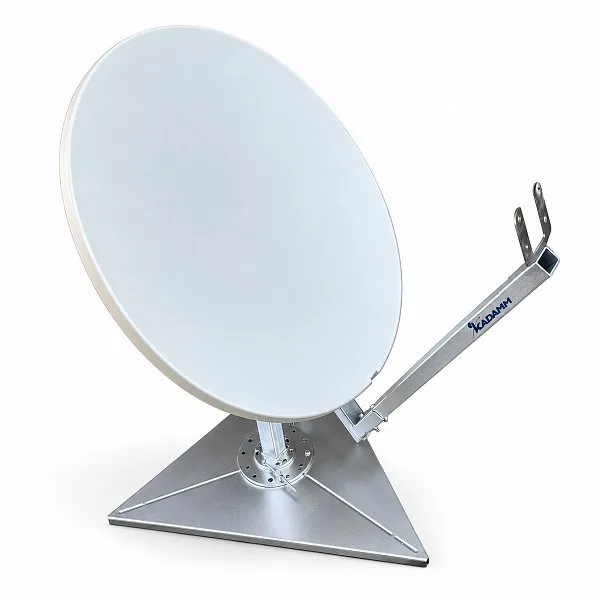

| KADAMM ASV | Ku / Ka | 37,6–54,1 дБи | — |
Где применяют
- Центральные и узловые станции спутниковых сетей связи и передачи данных.
- Приём телеметрии и данных дистанционного зондирования со спутников на низких орбитах.
- Временная связь на выездах, в экспедициях и при ликвидации аварий: антенна разворачивается на месте за минуты.
Как выбрать антенну спутниковой связи
- Диапазон выбирают по спутнику и сети: C устойчивее к дождю, Ku и Ka дают больше пропускной способности при меньшем зеркале.
- Размер зеркала определяет усиление и ширину луча: при переходе с 3,7 на 7,3 м усиление растёт примерно на 6 дБ, а луч сужается вдвое — растут и требования к наведению.
- Для спутников на низких орбитах нужно опорно-поворотное устройство со слежением: спутник проходит над станцией за 10–15 минут.
- Фланец облучателя должен совпадать с волноводом приёмопередатчика: WR75 для Ku, WR112 или WR137/229 для C.
- Для площадки на крыше заранее считают ветровую нагрузку и массу: антенна слежения 3,7 м с опорой весит до 1700 кг.
