Волноводные и коаксиально-волноводные переходы
Подбор параметров
Коаксиально-волноводные переходы для Н-образных волноводов, повышенной мощности KADAMM ВКП-Н-ПМ
KADAMM · Волноводные и коаксиально-волноводные переходы
Волноводные переходы соединяют разные линии передачи: коаксиал с волноводом, волноводы разных сечений, прямоугольный волновод с круглым или волновод с микрополосковой платой.
В разделе — коаксиально-волноводные переходы торцевые и угловые, в том числе повышенной мощности и для Н-образных волноводов, переходы между сечениями, согласующие трансформаторы и переходы на микрополосковую линию.
Коротко о разделе: 15 серий СВЧ, частоты 0,32–261 ГГц.
Модели раздела
| Серия | Частоты | Моделей в серии | Соединители |
|---|---|---|---|

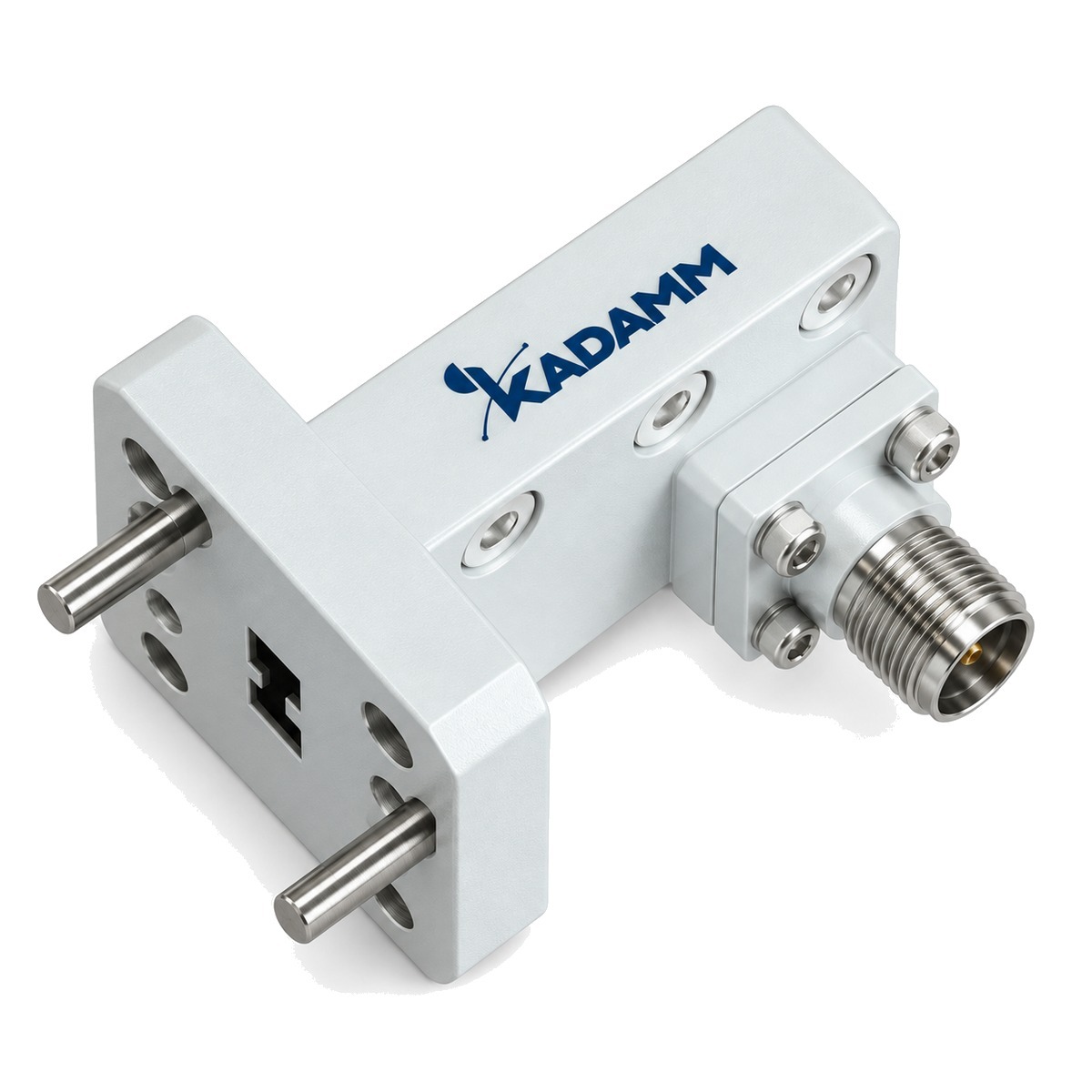

| KADAMM ВКП | 640 МГц – 112 ГГц | 166 моделей | SMA |
| KADAMM ВКП-Н | 840 МГц – 40 ГГц | 30 моделей | N |

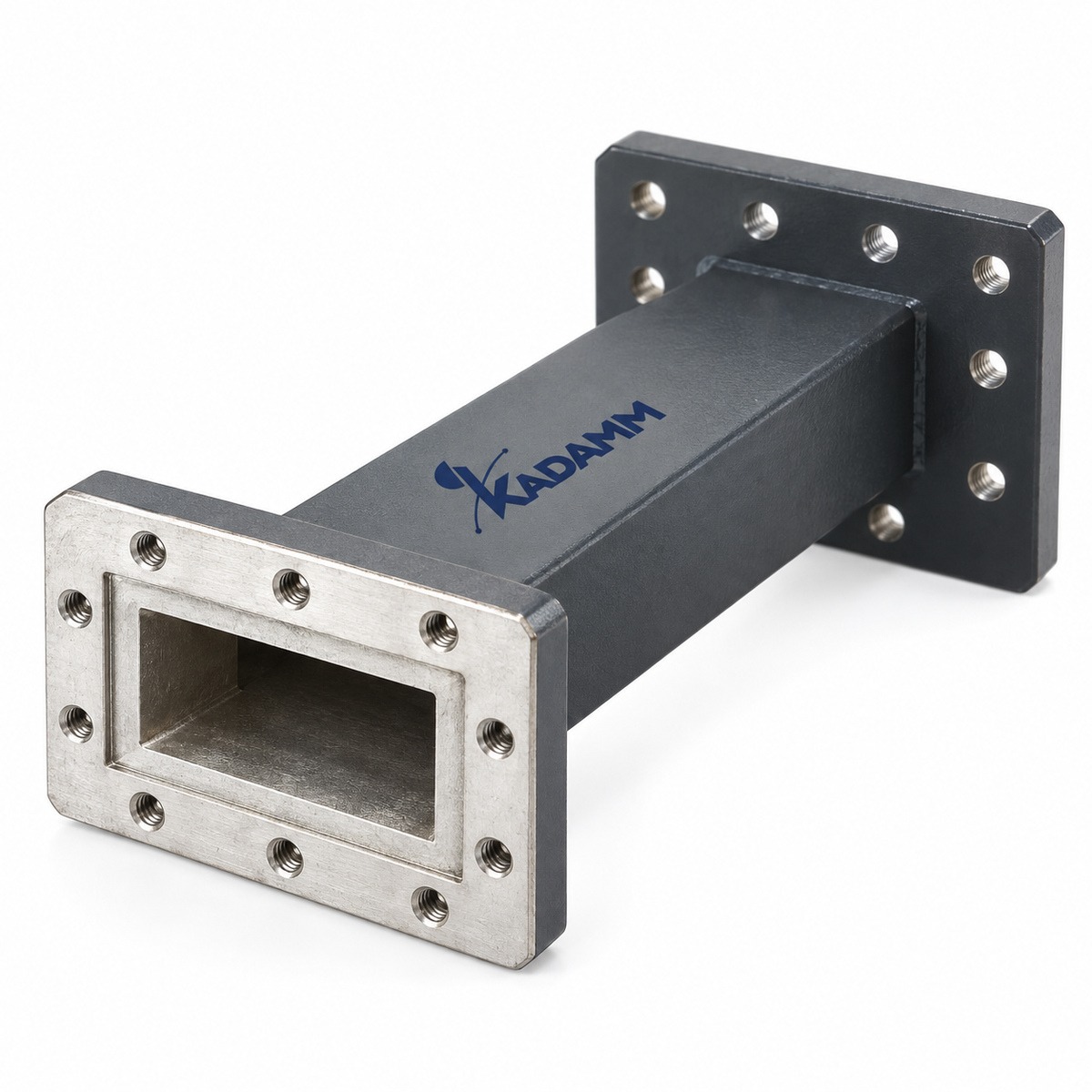

| KADAMM ВВП-С | 960 МГц – 261 ГГц | 28 моделей | по таблице исполнений |

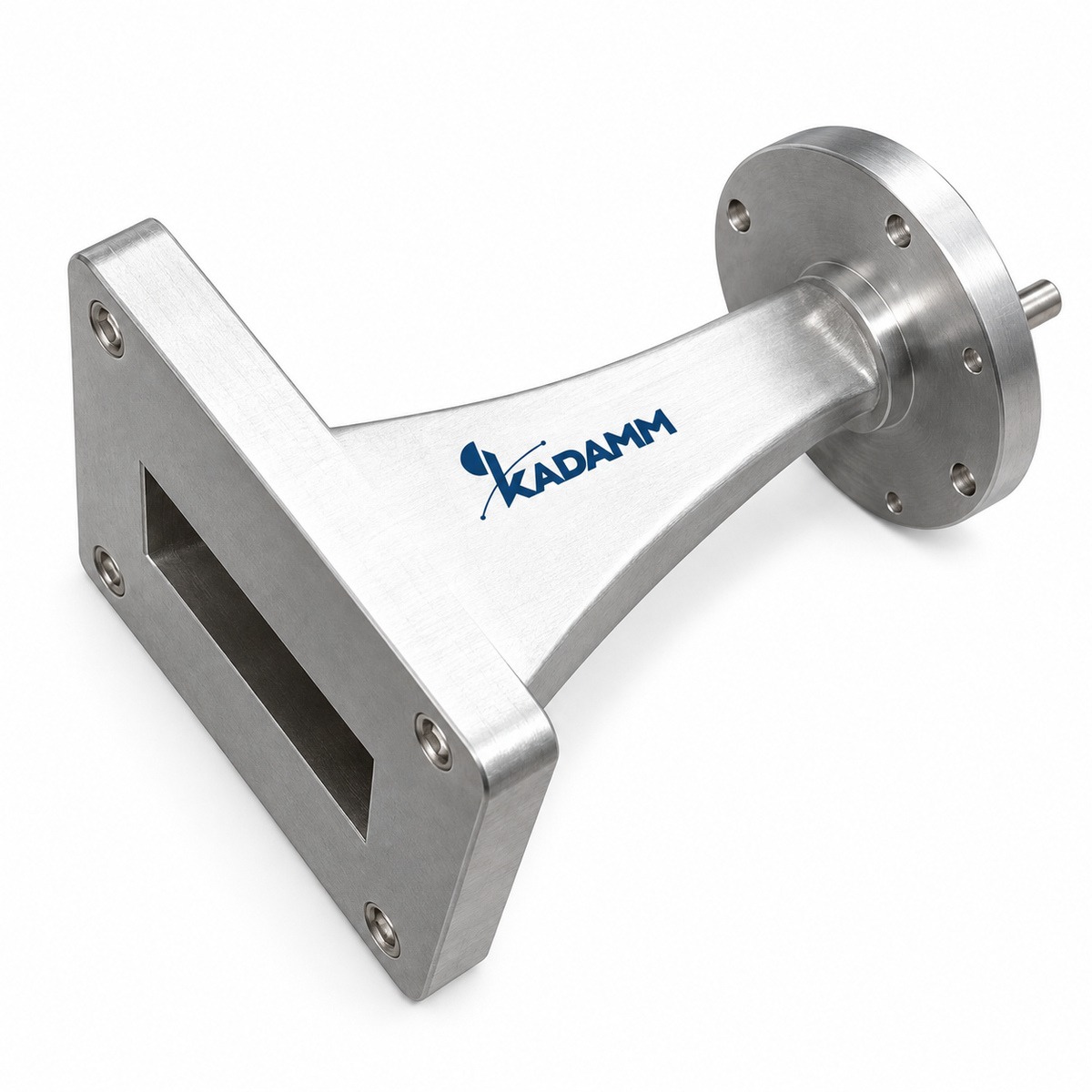

| KADAMM ВВП-НС | 3,22 – 112 ГГц | 16 моделей | по таблице исполнений |

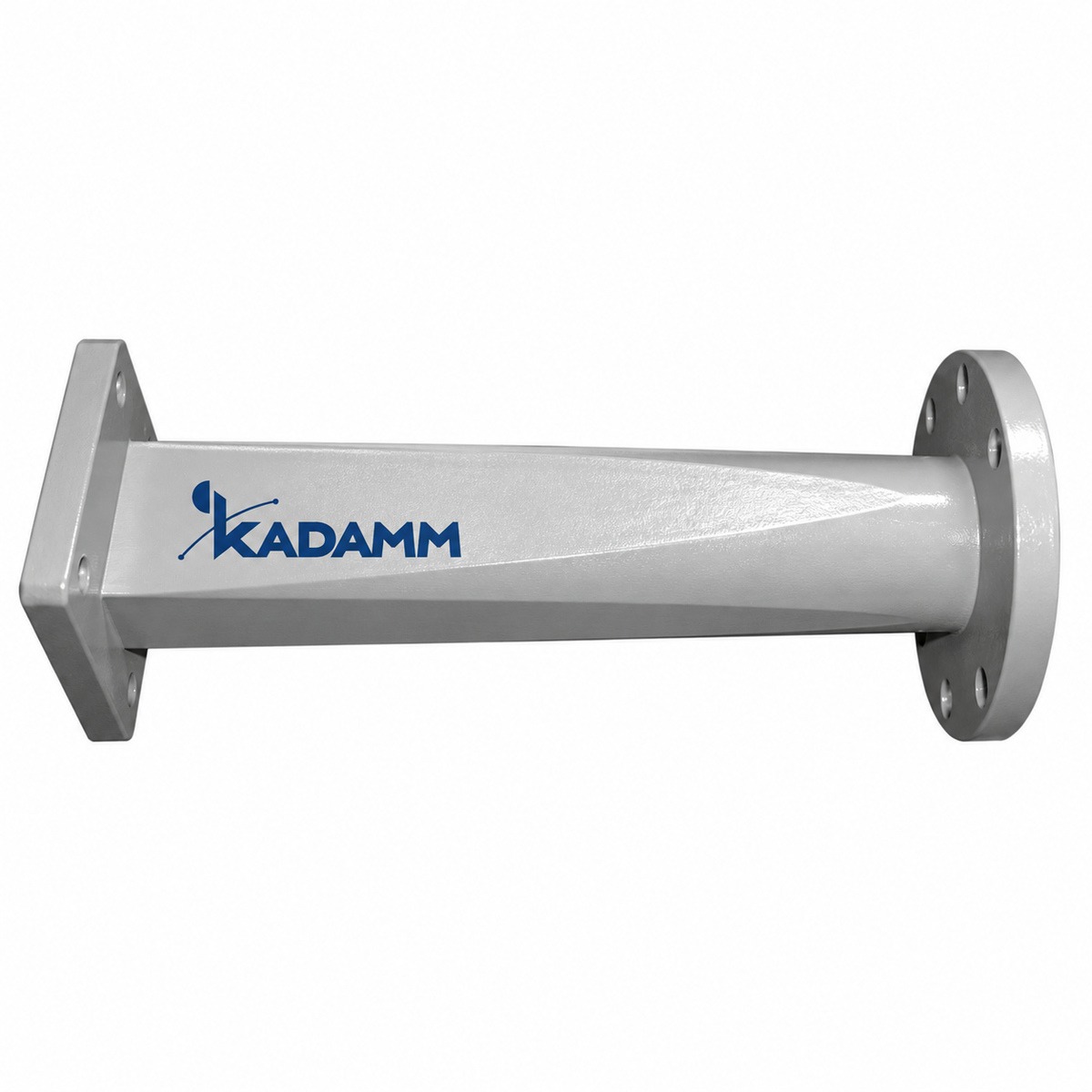

| KADAMM ВВП-ПК | 1,3 – 112 ГГц | 22 модели | по таблице исполнений |

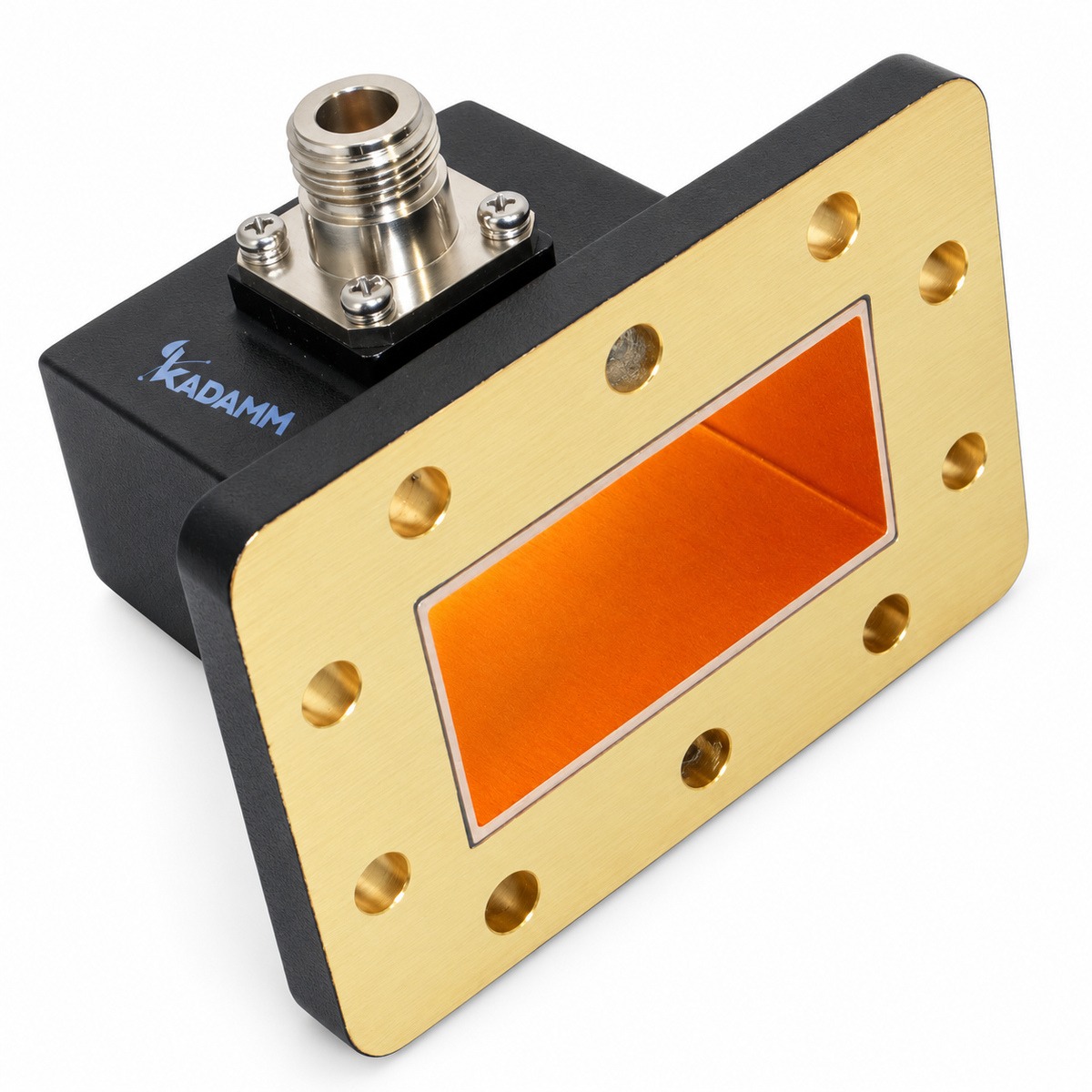

| KADAMM ВКП-У | 320 МГц – 110 ГГц | 41 модель | N |

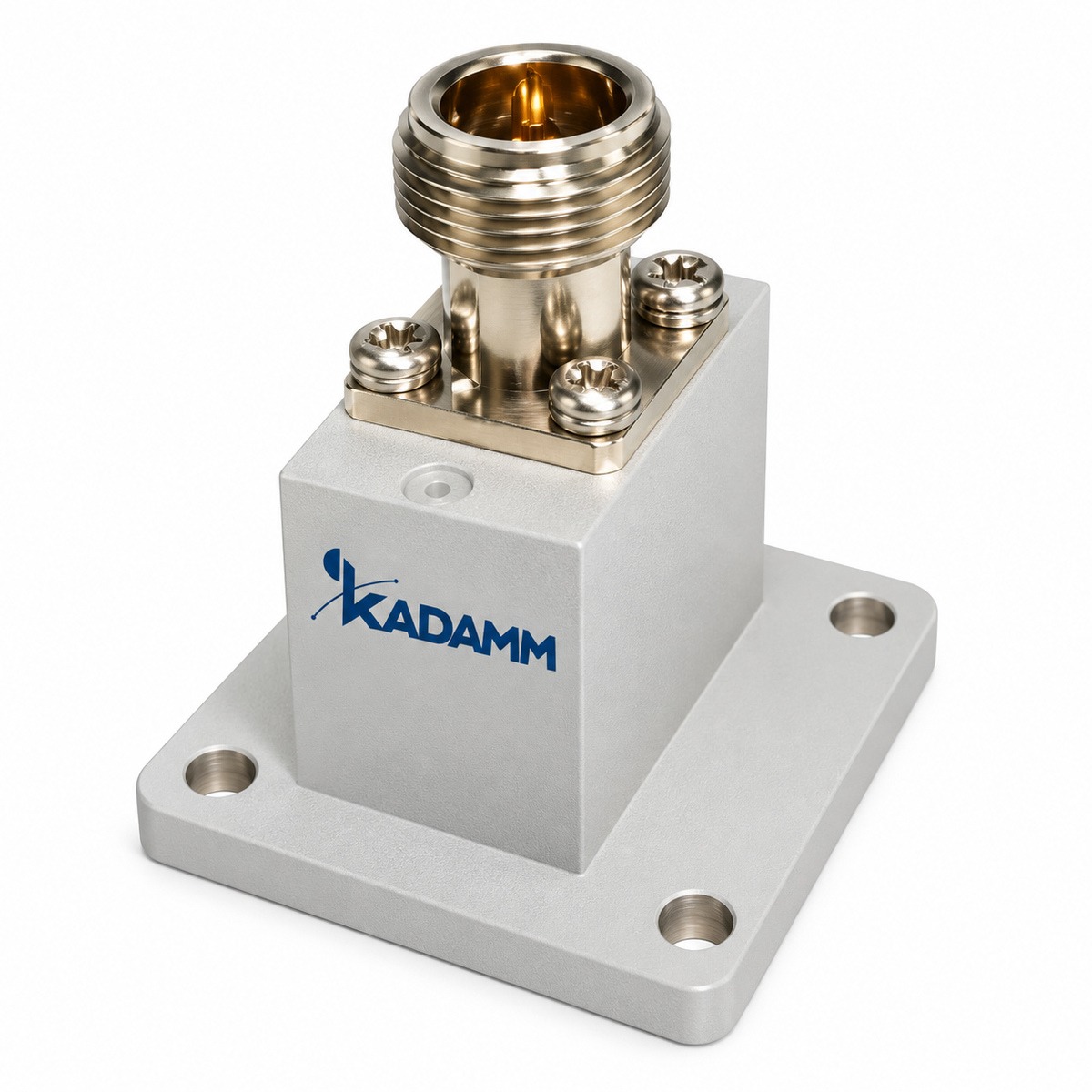

| KADAMM ВКП-Т | 320 МГц – 110 ГГц | 41 модель | N |

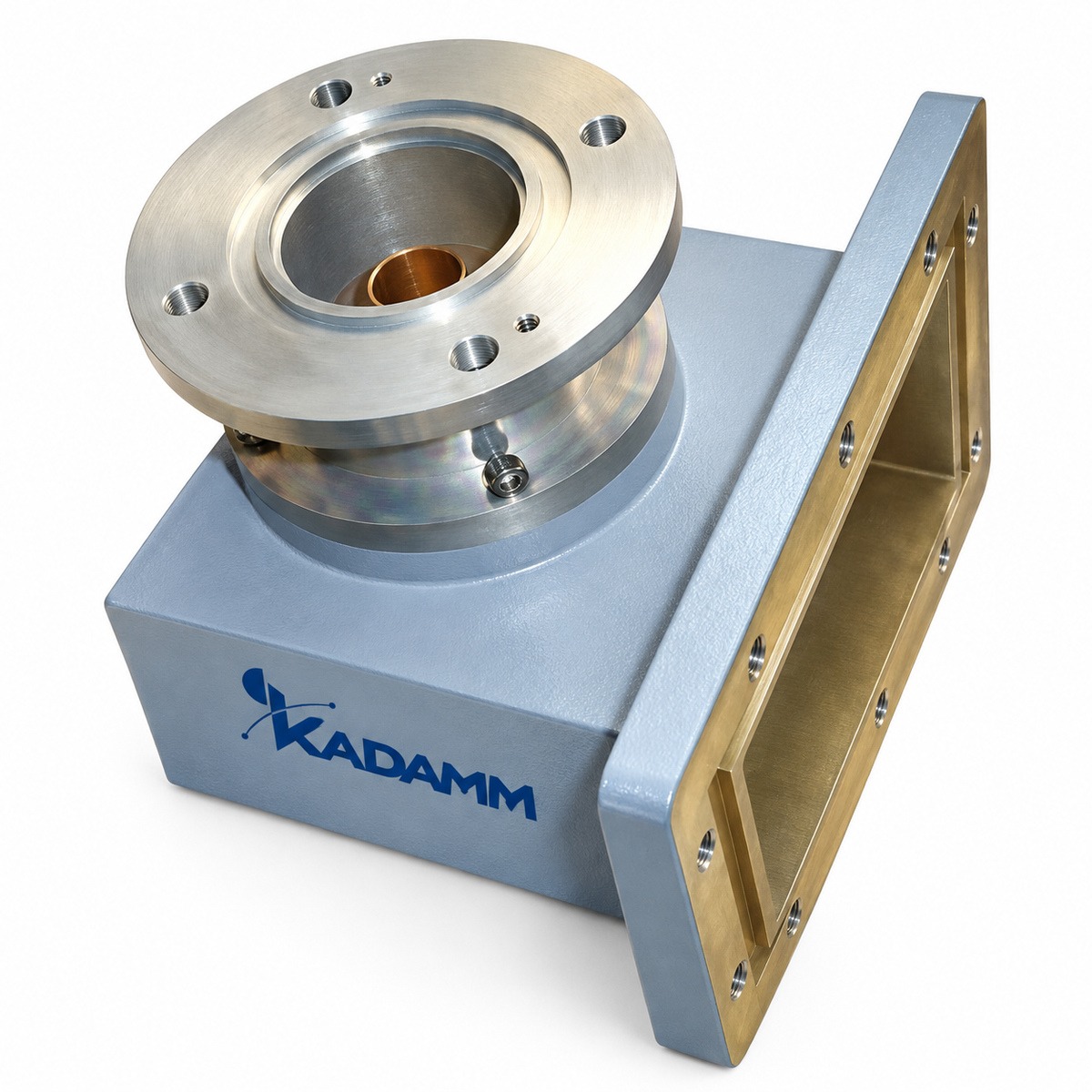

| KADAMM ВКП-ПМ | 1,13 – 18 ГГц | 28 моделей | N |

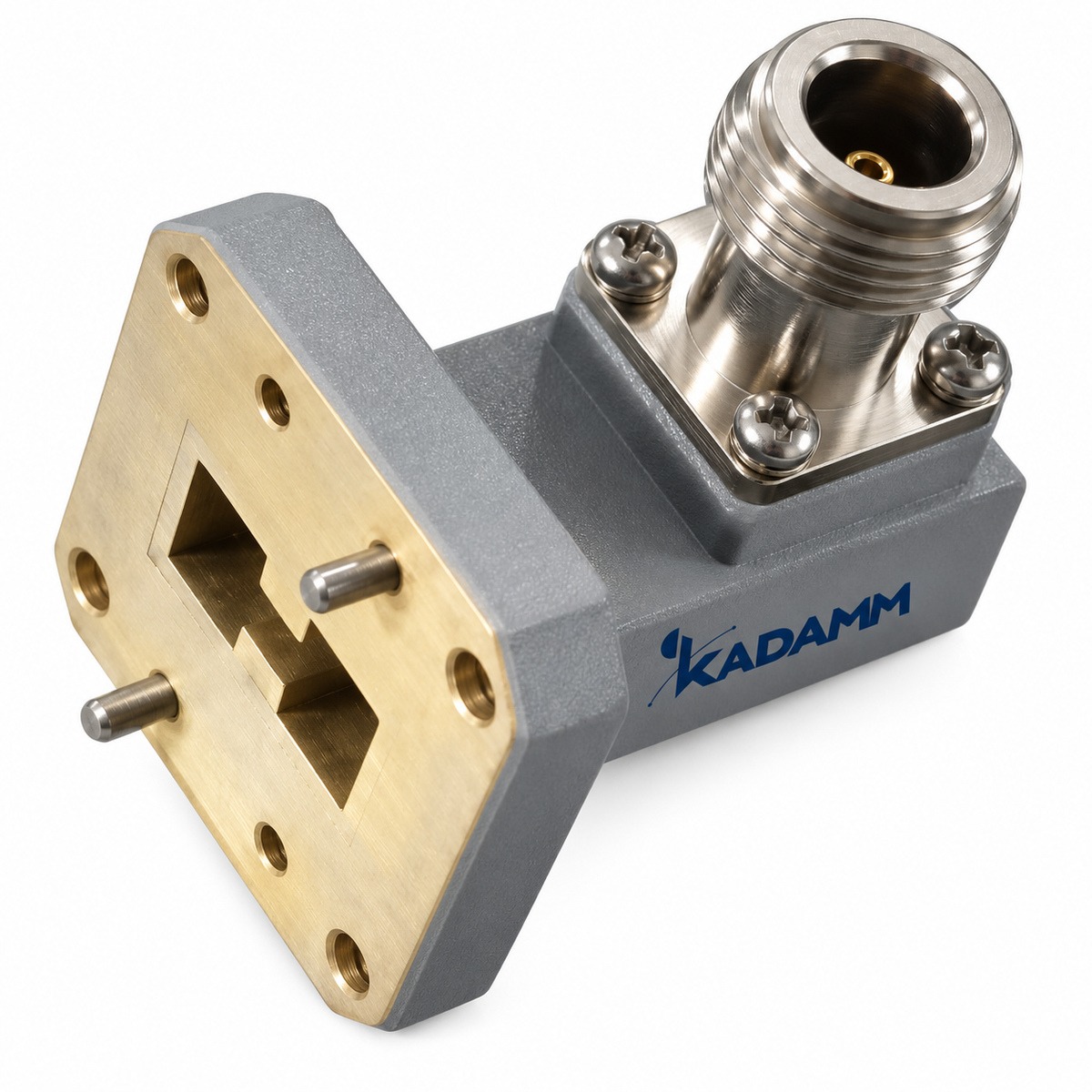

| KADAMM ВКП-Н-У | 840 МГц – 40 ГГц | 13 моделей | N |

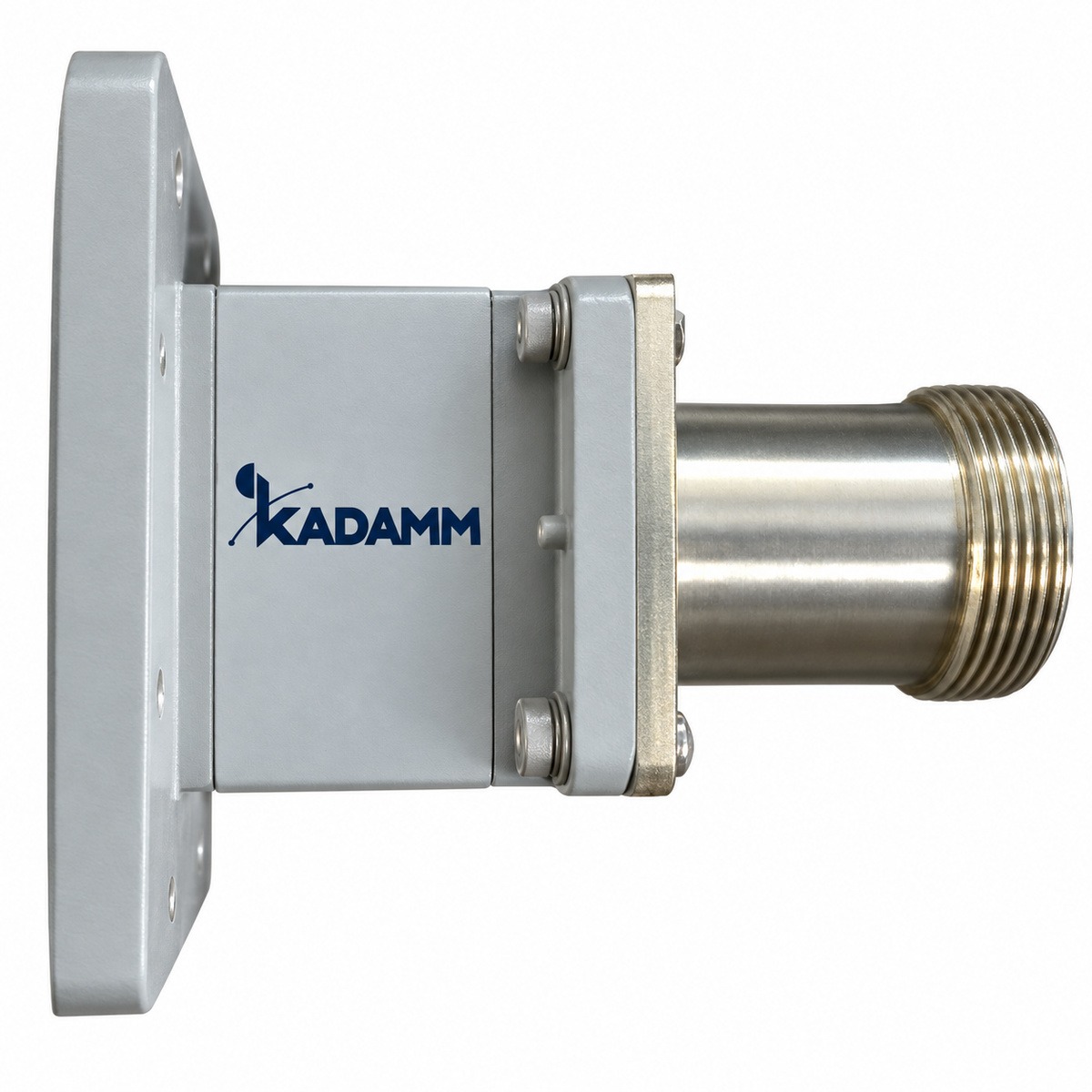

| KADAMM ВКП-Н-Т | 840 МГц – 40 ГГц | 13 моделей | N |

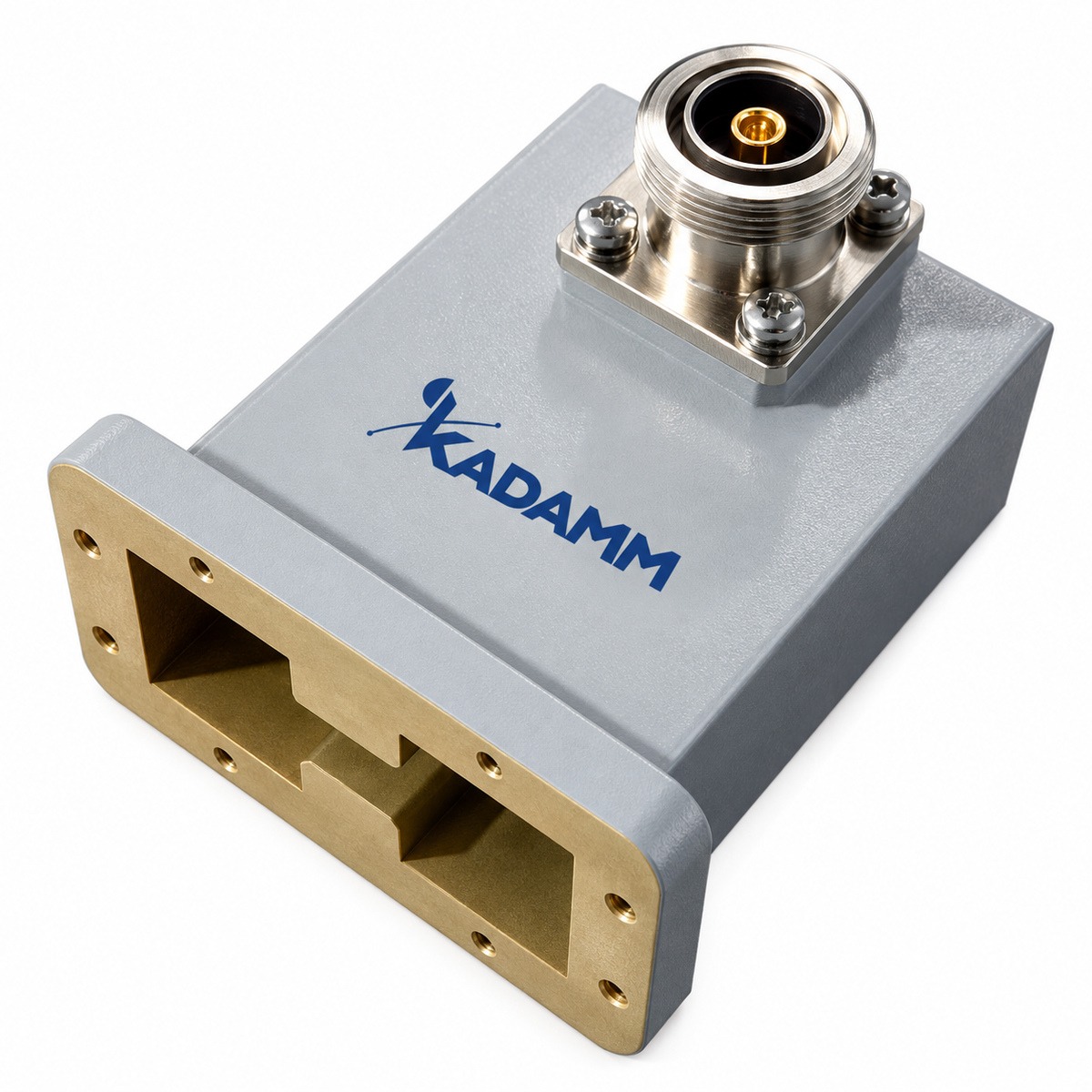

| KADAMM ВКП-Н-ПМ | 840 МГц – 18 ГГц | 14 моделей | N |

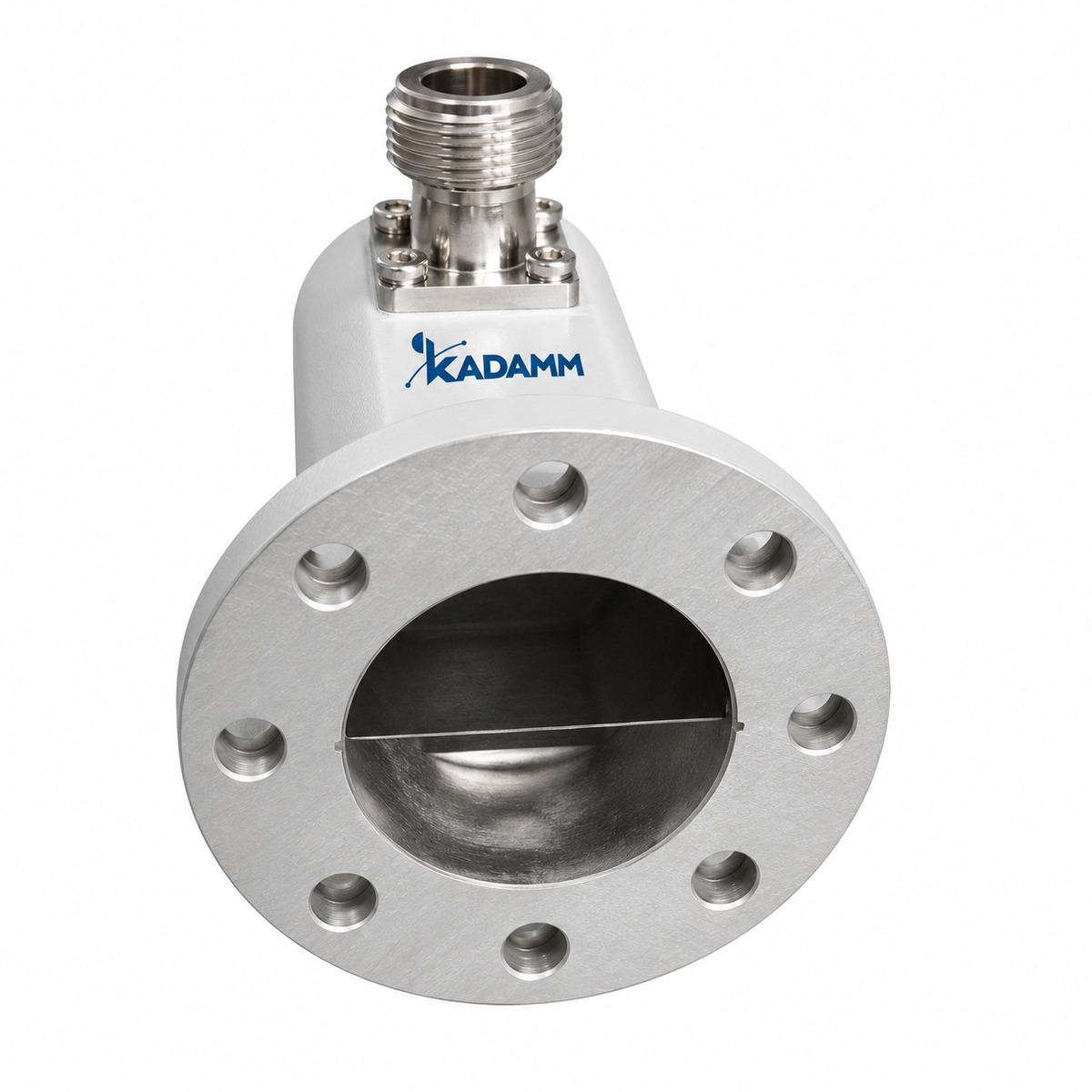

| KADAMM ВКП-К | 1,76 – 38,8 ГГц | 16 моделей | N |

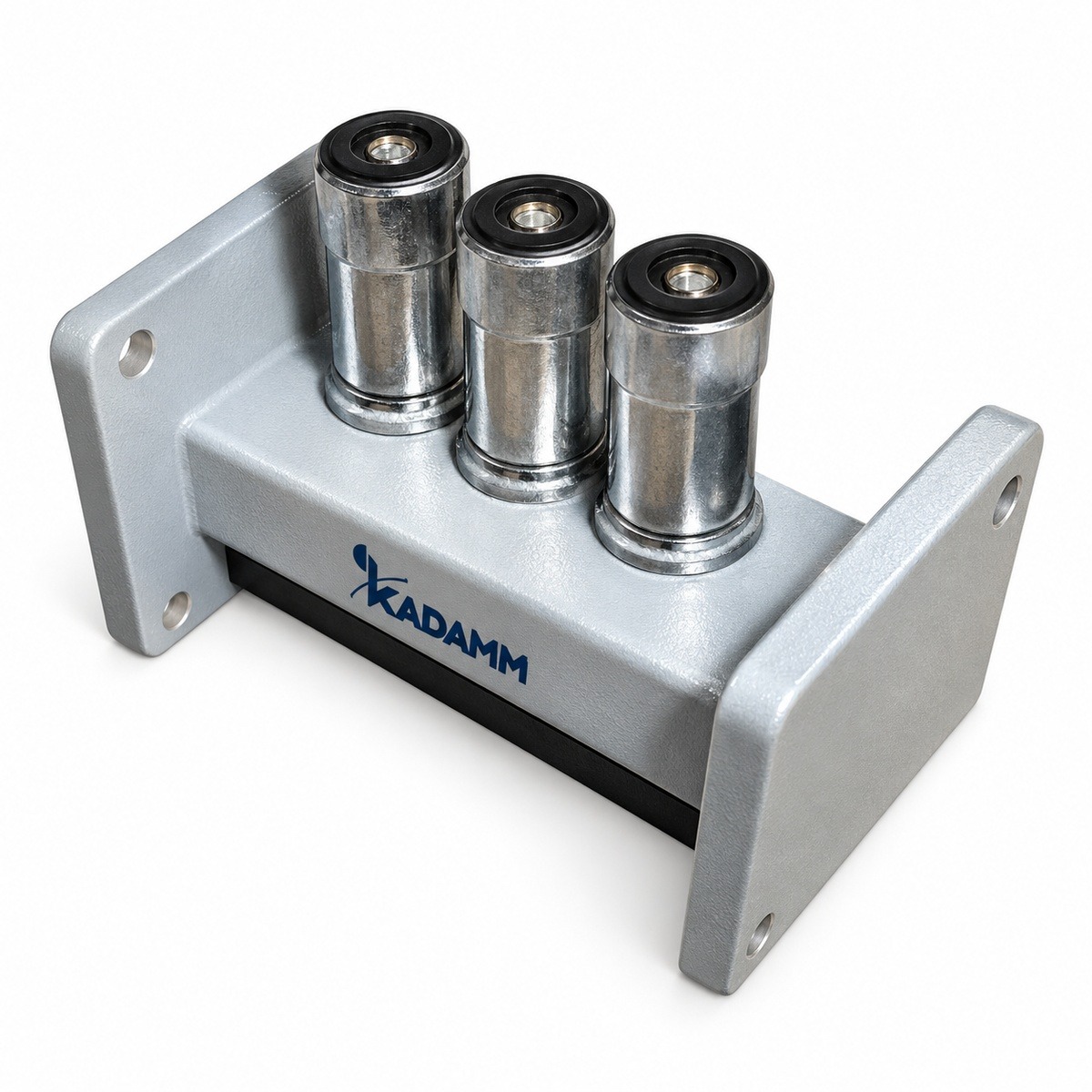

| KADAMM ТС-В | 1,13 – 40 ГГц | 17 моделей | по таблице исполнений |

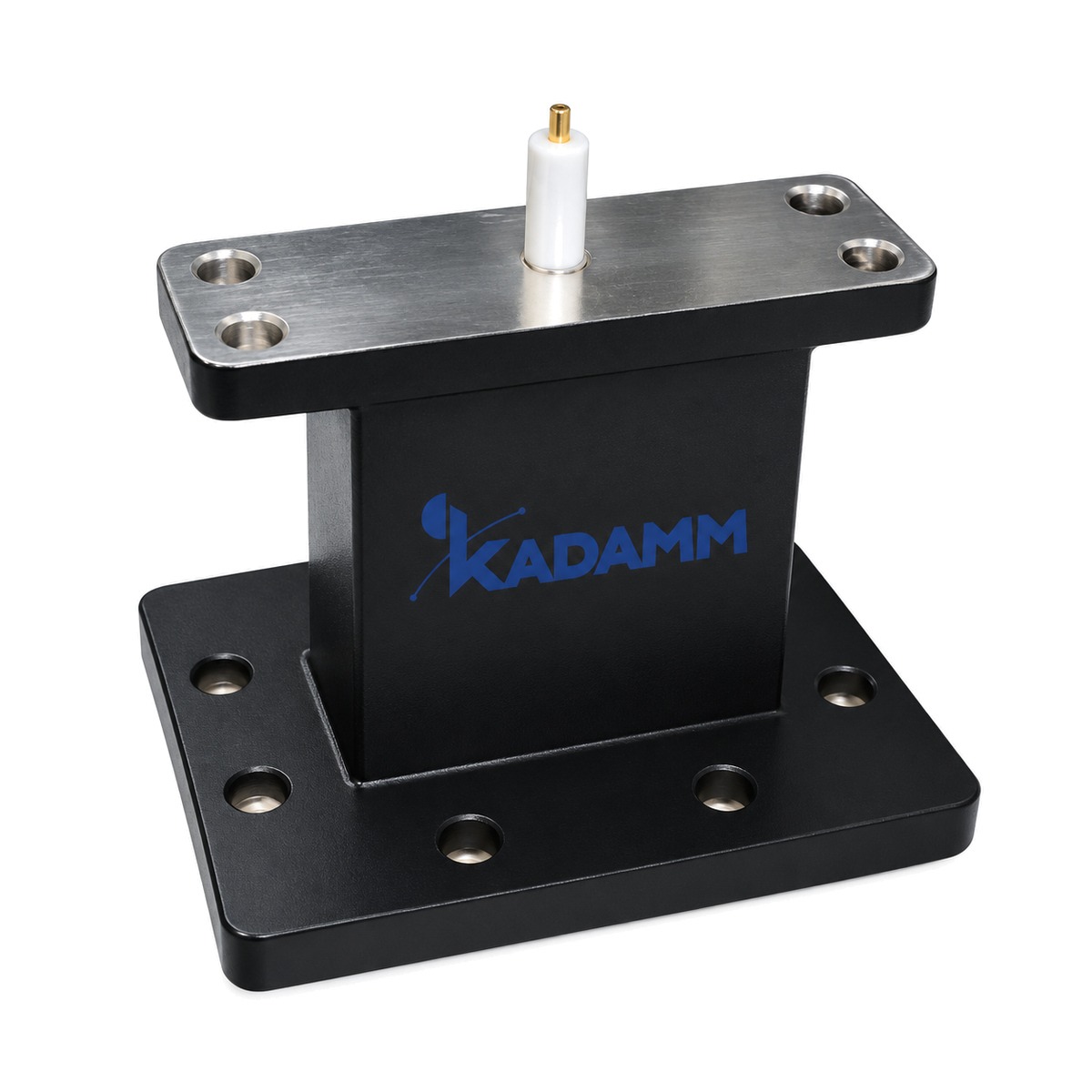

| KADAMM ВМП-Т | 2,6 – 40 ГГц | 13 моделей | по таблице исполнений |

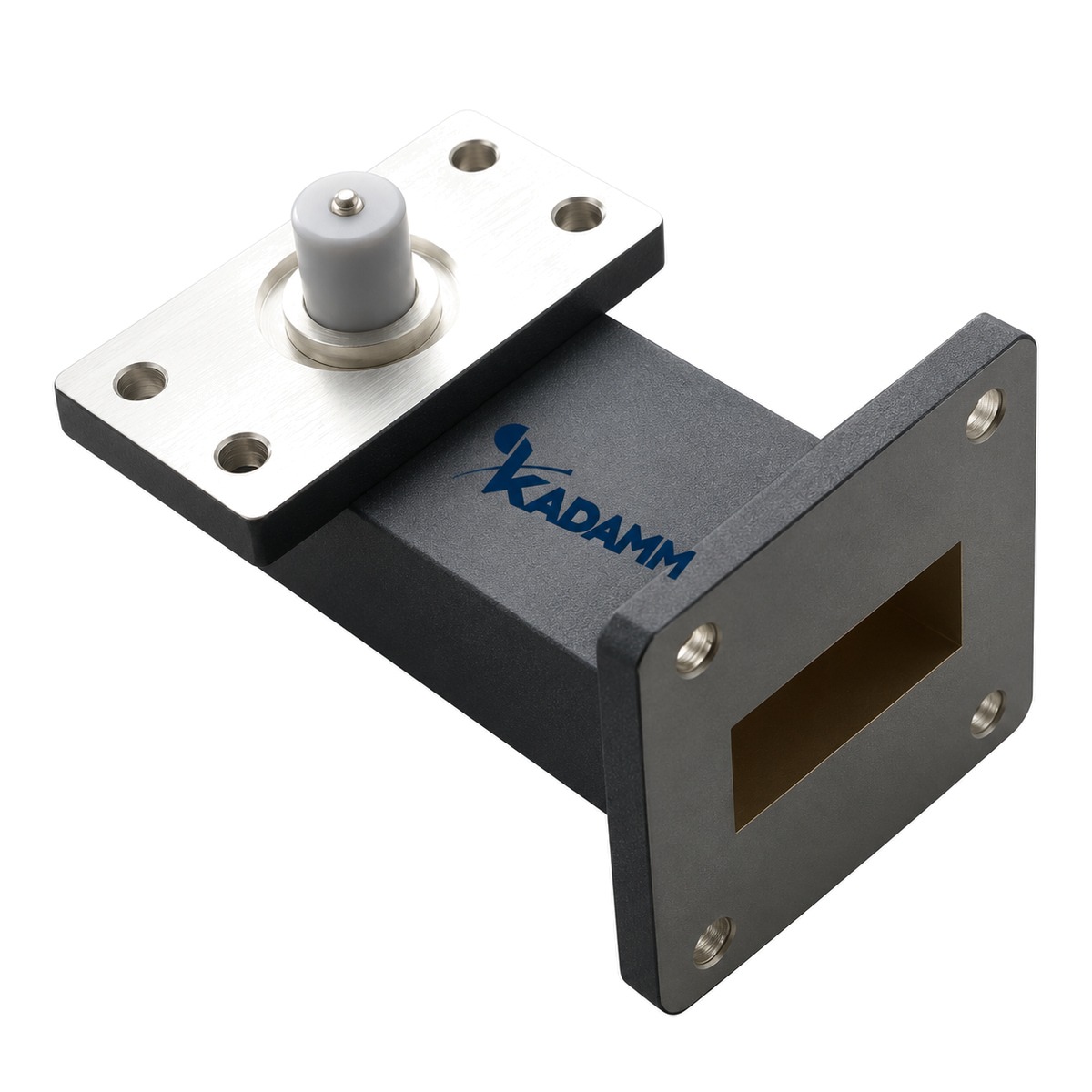

| KADAMM ВМП-У | 2,6 – 40 ГГц | 13 моделей | по таблице исполнений |
Где применяют
- Подключение коаксиальных приборов к волноводному тракту.
- Стыковка узлов с разными сечениями волновода.
- Вывод сигнала из волновода на печатную плату модуля.
Как выбрать переход
- Коаксиально-волноводный переход выбирают по сечению волновода и серии соединителя.
- Угловой или торцевой ввод — по компоновке стенда.
- Для передатчиков берите исполнения повышенной мощности.
- Разъём выбирают под кабель и оборудование: в разделе есть исполнения с N, SMA и по таблице исполнений.
Смежные разделы
Волноводы: жёсткие, гибкие, изгибы и скруткиКоаксиальные переходники (SMA, N и др.)Волноводные нагрузки и аттенюаторы
Производитель KADAMM (КАДАММ): подберём переход под сечение и соединитель — info@kadamm.com, 8-499-213-05-16.
