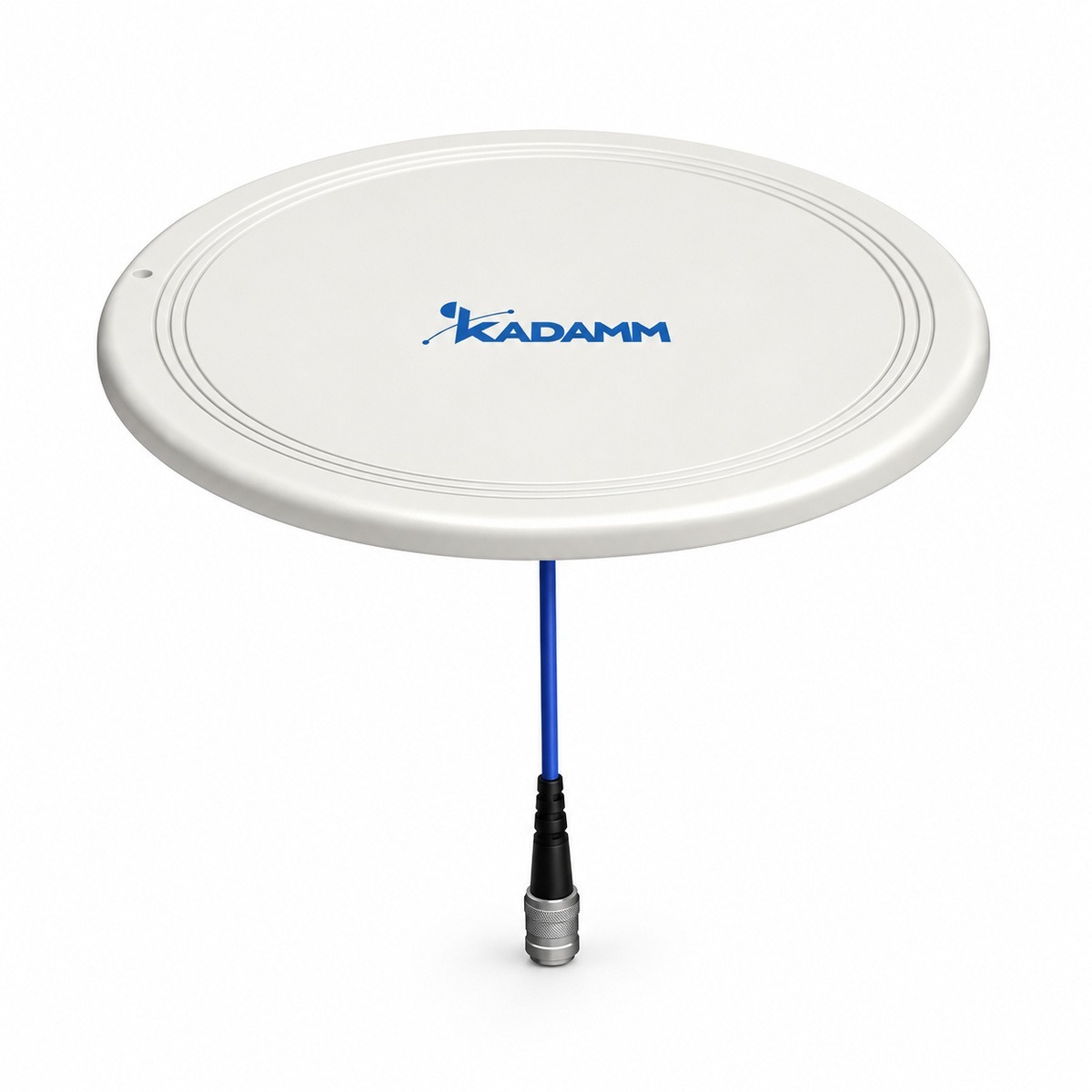

Модель KADAMM AOU-350/6000-7: сверхширокополосная всенаправленная антенна, 350–520 МГц и 617–960 МГц и 1695–2700 МГц и 3300–4200 МГц, усиление 7 дБи.
О модели
Полоса 350–520 МГц и 617–960 МГц и 1695–2700 МГц и 3300–4200 МГц у KADAMM AOU-350/6000-7 перекрывает сети TETRA 380–400 МГц, радиосвязь UHF 400–470 МГц, LTE 700, LTE 800 и GSM-900 и LTE 900 — на этих частотах модель и применяют. При усилении 7 дБи модель AOU-350/6000-7 подходит для зоны средней протяжённости. По горизонтали KADAMM AOU-350/6000-7 светит на 360°, выделенного направления нет.
Поляризация — вертикальная или горизонтальная (выбирается при монтаже). Разъёмы: 1×4.3-10.
Габариты — Ø300 × 13 мм, масса 0,55 кг. Крепление: Ø350–960 мм. Работает при температуре −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | 350–520 МГц | 617–960 МГц | 1695–2700 МГц | 3300–4200 МГц | 4800–6000 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 350–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц | ||||
| Коэффициент усиления, дБи | 4 | 4 | 6 | 7 | 7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 120° | 90° | 80° | 50° | 40° |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) | ||||
| КСВН | ≤1,8 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт | 50 Вт | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø300 × 13 мм |
| Размеры упаковки | 325 × 325 × 88 мм |
| Масса антенны | 0,55 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø350–960 мм |
Вопросы по модели
Рабочий диапазон AOU-350/6000-7 — 350–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц.
Коэффициент усиления AOU-350/6000-7 — 7 дБи. Ширина луча по горизонтали — 360°.
1×4.3-10. Исполнение AOU-350/6000-7 с другим разъёмом — уточняйте у менеджера.
Крепление AOU-350/6000-7: Ø350–960 мм. Габариты Ø300 × 13 мм, масса 0,55 кг.
Техническое описание AOU-350/6000-7 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
