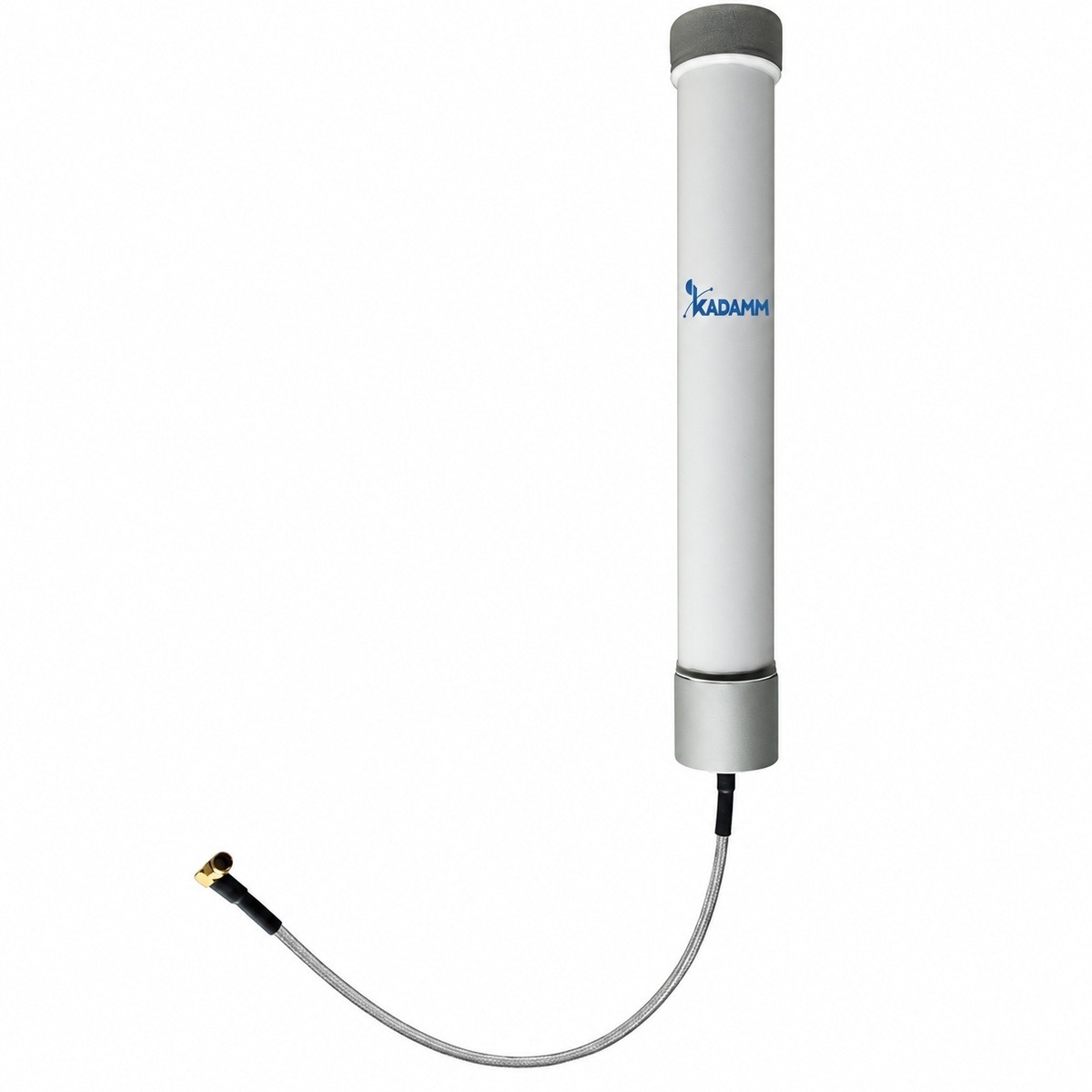

KADAMM AOU-20/6000-5 — сверхширокополосная всенаправленная антенна 20–6000 МГц, 5 дБи

Name: KADAMM AOU-20/6000-5 — сверхширокополосная всенаправленная антенна 20–6000 МГц, 5 дБи
Brand: КАДАММ
SKU: AOU-20/6000-5

Производитель:КАДАММ

Артикул: AOU-20/6000-5

Техническое описание KADAMM AOU-20/6000-5

Каталог KADAMM «Антенны»

Количество

Отправить заявку

KADAMM · Сверхширокополосная всенаправленная антенна

KADAMM AOU-20/6000-5 — сверхширокополосная всенаправленная антенна: 20–174 МГц и 174–380 МГц и 380–520 МГц и 617–960 МГц, усиление 5 дБи.

KADAMM AOU-20/6000-5 — сверхширокополосная всенаправленная антенна 20–6000 МГц, 5 дБи

20–2700 / 3300–6000 МГц

Диапазон

5 дБи

Усиление

360°

Ширина луча (Г)

Вертикальная

Поляризация

1×SMA

Разъёмы

О модели

Полоса 20–174 МГц и 174–380 МГц и 380–520 МГц и 617–960 МГц у KADAMM AOU-20/6000-5 перекрывает авиационный диапазон 118–137 МГц, профессиональная радиосвязь VHF 136–174 МГц, морская УКВ-связь, сети TETRA 380–400 МГц и радиосвязь UHF 400–470 МГц — на этих частотах модель и применяют. Усиление 5 дБи у KADAMM AOU-20/6000-5 — широкая диаграмма и ровное покрытие вблизи точки установки. Диаграмма круговая: KADAMM AOU-20/6000-5 одинаково работает во все стороны по горизонтали.

Поляризация — вертикальная. Разъёмы: 1×SMA.

Габариты — Ø38 × (335 ± 5) мм, масса 0,4 кг.

На что смотреть при подборе

Полоса 20–2700 / 3300–6000 МГцПроверьте, что частоты вашей системы лежат внутри полосы AOU-20/6000-5 с запасом по краям.

Усиление 5 дБиДля KADAMM AOU-20/6000-5 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.

Луч 360°Ширина по уровню −3 дБ в горизонтальной плоскости: какой сектор или угол закрывает KADAMM AOU-20/6000-5.

КСВН ≤3,6Согласование KADAMM AOU-20/6000-5 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.

Мощность 200 ВтПредел для KADAMM AOU-20/6000-5 на один порт; суммарную мощность передатчиков сверяйте с ним.

Технические характеристики

Параметр	20–174 МГц	174–380 МГц	380–520 МГц	617–960 МГц	960–1400 МГц	1400–2700 МГц	3300–4200 МГц	4200–6000 МГц
Диапазон частот	20–2700 / 3300–6000 МГц
Коэффициент усиления, дБи	5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	68 ± 20°
Поляризация	Вертикальная
КСВН	≤3,6
Входное сопротивление	50 Ом
Максимальная мощность на порт	200 Вт

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	SMA, вилка
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	Ø38 × (335 ± 5) мм
Масса антенны	0,4 кг
Максимальная скорость ветра	60 м/с
Материал радома	Стеклопластик

Вопросы по модели

На каких частотах работает KADAMM AOU-20/6000-5?

Рабочий диапазон AOU-20/6000-5 — 20–2700 / 3300–6000 МГц.

Какое усиление у KADAMM AOU-20/6000-5?

Коэффициент усиления AOU-20/6000-5 — 5 дБи. Ширина луча по горизонтали — 360°.

Какой разъём у KADAMM AOU-20/6000-5?

У AOU-20/6000-5 — 1×SMA. Нужен другой тип разъёма — назовите его в запросе на подбор.

Как крепится KADAMM AOU-20/6000-5?

Габариты Ø38 × (335 ± 5) мм, масса 0,4 кг.

Есть ли документы на KADAMM AOU-20/6000-5?

Для AOU-20/6000-5 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.

Другие модели раздела — каталог KADAMM.

Подбор KADAMM AOU-20/6000-5 под ваш объект
