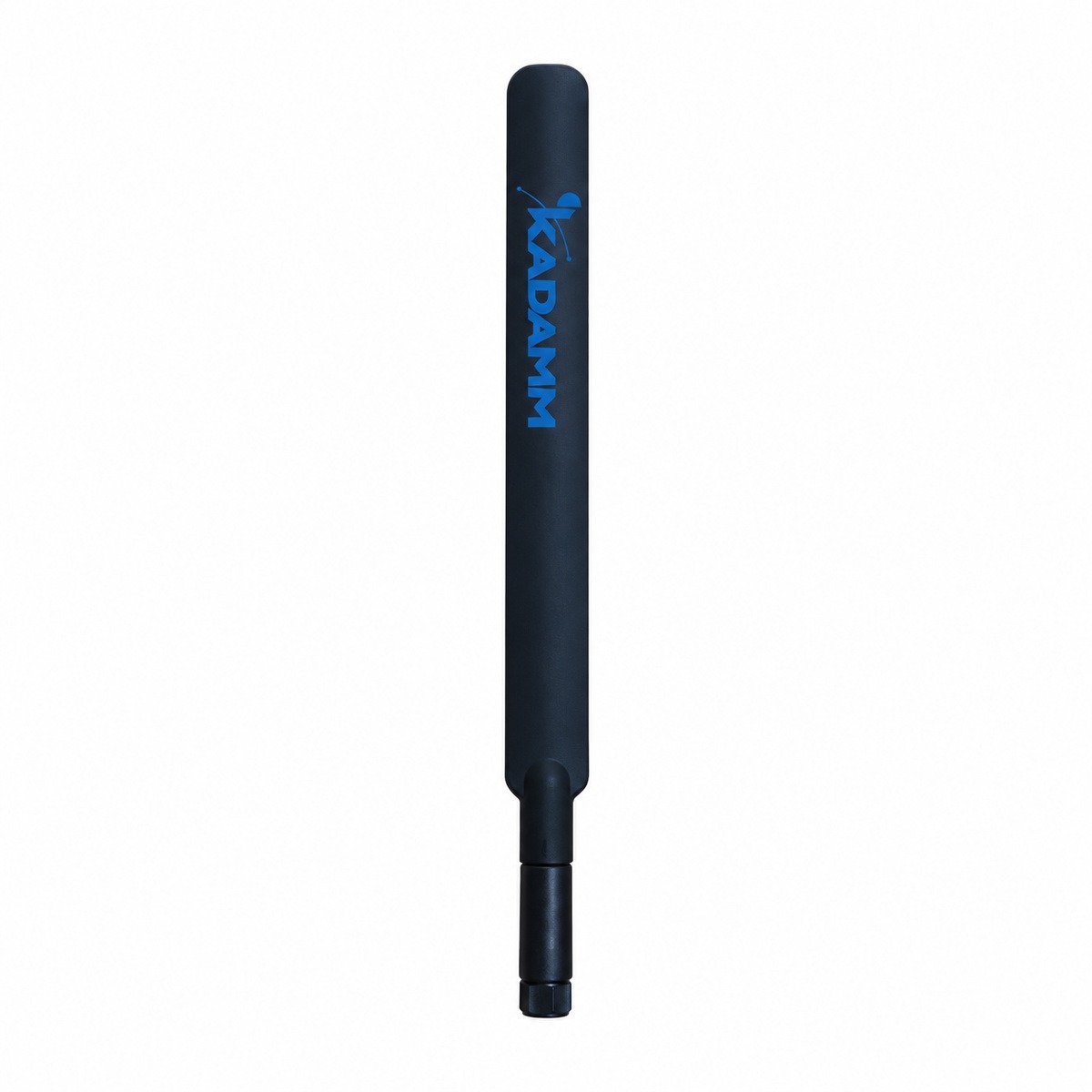

KADAMM RDC — штыревые антенны на разъём 617–960 / 1710–3800 / 4900–6000 МГц: 3–4 дБи, 2 модели

KADAMM RDC — штыревые антенны на разъём диапазона 617–960 / 1710–3800 / 4900–6000 МГц. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.

Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 3–4 дБи набирается сжатием диаграммы по вертикали: энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.

Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 4 дБи = 1,9 дБд.

На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.

Пример расчёта: на 788 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 788 + 20·lg 10 ≈ 110,4 дБ. Антенна с усилением 3 дБи сокращает их на 3 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −73,4 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,2, ≤2,5; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: масса 35 г, 55 г; рабочая температура −40…+65 °C.

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры RDC в таблицах выше.
• IEC 60529 — документ, на который ссылается техническое описание RDC.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход RDC подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 3 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 3 = 43 дБм, то есть около 20 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 788 МГц (середина полосы 617–960 МГц): L = 32,45 + 20·lg 788 + 20·lg 1 = 90,4 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 43 − 90,4 = −47,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.

Сети и службы в полосах RDC:

Перед заказом KADAMM RDC сверьте с проектом:

• Частоты оборудования — внутри 617–960, 1710–3800 и 4900–6000 МГц
• Мощность на порт — не выше 100 Вт
• Климат площадки — в пределах −40…+65 °C

• RDC ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
• Уличные соединения RDC после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление RDC включают в контур заземления и молниезащиты опоры по проекту.
